公開番号2025089716
公報種別公開特許公報(A)
公開日2025-06-16
出願番号2023204517
出願日2023-12-04
発明の名称積層体および反射フィルム
出願人日東電工株式会社
代理人弁理士法人いくみ特許事務所
主分類B32B 9/00 20060101AFI20250609BHJP(積層体)
要約【課題】端部のシワを抑制することができる積層体および反射フィルムを提供する。
【解決手段】積層体1は、樹脂フィルム2と、無機物層3と、硬化樹脂層4とを厚み方向一方側に向かって順に備える。また、無機物層3の厚みT1が、110nm以上、1000nm以下であり、無機物層3の厚みT1(nm)に対する、硬化樹脂層4の厚みT2(nm)の比(T2/T1)が、1.0以上、10未満である。

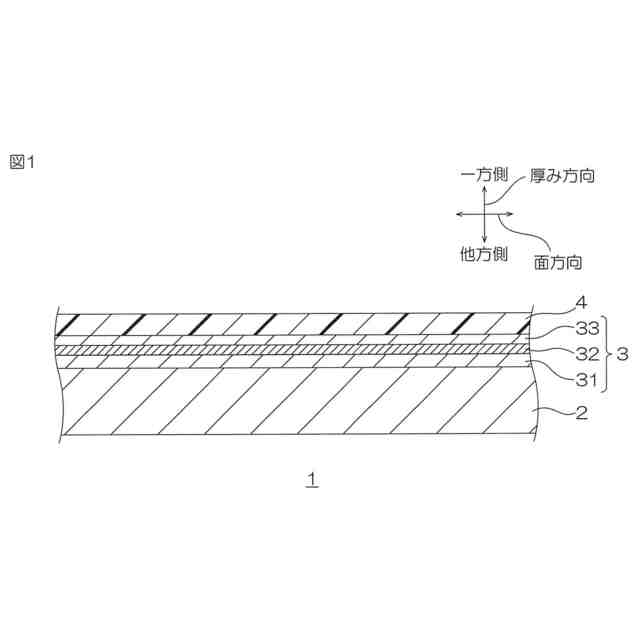

【選択図】図1
特許請求の範囲【請求項１】
樹脂フィルムと、無機物層と、硬化樹脂層とを厚み方向一方側に向かって順に備え、
前記無機物層の厚みＴ１が、１１０ｎｍ以上、１０００ｎｍ以下であり、
前記無機物層の厚みＴ１（ｎｍ）に対する、前記硬化樹脂層の厚みＴ２（ｎｍ）の比（Ｔ２／Ｔ１）が、１．０以上、１０．０未満である、積層体。
続きを表示（約 540 文字）【請求項２】
前記樹脂フィルムの厚みが、１００μｍ以下である、請求項１に記載の積層体。
【請求項３】
前記無機物層が、金属層、金属酸化物層、および、金属窒化物層からなる群から選択される少なくとも１つを含む、請求項１に記載の積層体。
【請求項４】

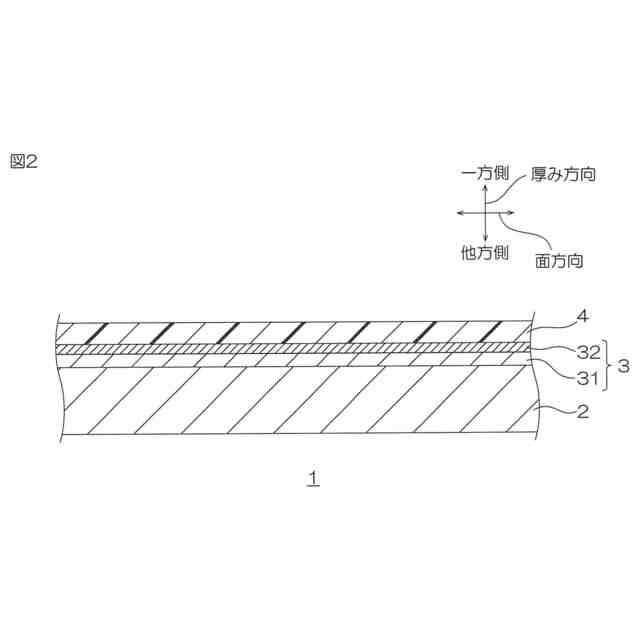

前記無機物層が、第１無機物層と、第２無機物層とを厚み方向一方側に向かって順に備える、請求項１に記載の積層体。
【請求項５】
前記第１無機物層が、金属層であり、
前記第２無機物層が、金属酸化物と単体金属とを含む層である、請求項４に記載の積層体。
【請求項６】
前記無機物層が、さらに、前記第２無機物層の厚み方向一方側に配置される第３無機物層を備える、請求項４に記載の積層体。
【請求項７】
前記第３無機物層が、金属酸化物層である、請求項６に記載の積層体。
【請求項８】
前記無機物層が、黒化層を含む、請求項１に記載の積層体。
【請求項９】
前記硬化樹脂層の厚みＴ２が、１０００ｎｍ以上である、請求項１に記載の積層体。
【請求項１０】
請求項１～９のいずれか一項に記載の積層体を備える、反射フィルム。

発明の詳細な説明【技術分野】
【０００１】
本発明は、積層体および反射フィルムに関する。
続きを表示（約 1,000 文字）【背景技術】
【０００２】
液晶表示装置は、画像表示面を有する液晶パネルと、液晶パネルの背面に向けて光を出射するバックライトと、これらを収容する筐体とを備える。筐体は、画像表示面まわりの枠としてのベゼル部を有する。ベゼル部内の内壁面において、バックライトからの光が、ベゼル部から漏れるのを抑制するために、反射フィルムを配置することが知られている。このような反射フィルムとして、樹脂フィルムと、無機物層と、硬化樹脂層とを備える積層体が提案されている（例えば、下記特許文献１参照。）。硬化樹脂層は、積層体表面を保護するための層である。
【先行技術文献】
【特許文献】
【０００３】
特開２００４－１８４４４３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１に記載された積層体は、無機物層の上に、硬化樹脂層を形成した際に、端部にシワが発生するという不具合がある。
【０００５】
本発明は、端部のシワを抑制することができる積層体および反射フィルムを提供することにある。
【課題を解決するための手段】
【０００６】
本発明［１］は、樹脂フィルムと、無機物層と、硬化樹脂層とを厚み方向一方側に向かって順に備え、前記無機物層の厚みＴ１が、１１０ｎｍ以上、１０００ｎｍ以下であり、前記無機物層の厚みＴ１（ｎｍ）に対する、前記硬化樹脂層の厚みＴ２（ｎｍ）の比（Ｔ２／Ｔ１）が、１．０以上、１０未満である、積層体を含んでいる。
【０００７】
本発明［２］は、前記樹脂フィルムの厚みが、１００μｍ以下である、［１］に記載の積層体を含んでいる。
【０００８】
本発明［３］は、前記無機物層が、金属層、金属酸化物層、および、金属窒化物層からなる群から選択される少なくとも１つである、［１］または［２］に記載の積層体を含んでいる。
【０００９】
本発明［４］は、前記無機物層が、第１無機物層と、第２無機物層とを厚み方向一方側に向かって順に備える、［１］～［３］のいずれか一項に記載の積層体を含んでいる。
【００１０】
本発明［５］は、前記第１無機物層が、金属層であり、前記第２無機物層が、金属酸化物と単体金属とを含む層である、［４］に記載の積層体を含んでいる。
（【００１１】以降は省略されています）
