公開番号2025092129
公報種別公開特許公報(A)
公開日2025-06-19
出願番号2023207808
出願日2023-12-08
発明の名称位相差フィルムの製造方法
出願人日東電工株式会社
代理人弁理士法人籾井特許事務所
主分類G02B 5/30 20060101AFI20250612BHJP(光学)
要約【課題】視認性を向上させながら、VRゴーグルの軽量化を良好に達成し得る位相差フィルムを提供すること。
【解決手段】位相差フィルムの製造方法は、負の複屈折を有する樹脂を含む形成材料をフィルム状に製膜すること、および、製膜した膜31をアニールすること、を含む。製膜は、支持体30に、形成材料を含む樹脂溶液を塗工することにより行われ、アニールの温度は、樹脂溶液に含まれる溶媒の沸点T(℃)以上である。
【選択図】図2A
特許請求の範囲【請求項１】
負の複屈折を有する樹脂を含む形成材料をフィルム状に製膜すること、および、
前記製膜した膜をアニールすること、を含み、
前記製膜は、支持体に、前記形成材料を含む樹脂溶液を塗工することにより行われ、
前記アニールの温度は、前記樹脂溶液に含まれる溶媒の沸点Ｔ（℃）以上である、
位相差フィルムの製造方法。
続きを表示（約 430 文字）【請求項２】
前記アニールの温度は１３０℃以上である、請求項１に記載の位相差フィルムの製造方法。
【請求項３】
前記アニールの時間は１５秒以上である、請求項１に記載の位相差フィルムの製造方法。
【請求項４】
前記アニールにおいて、前記膜の片方の主面が保護部材で保護され、もう片方の主面は露出されている、請求項１に記載の位相差フィルムの製造方法。
【請求項５】
前記アニールの前に、前記膜に前記保護部材として表面保護フィルムを貼り合わせ、前記膜から前記支持体を剥離することを含む、請求項４に記載の位相差フィルムの製造方法。
【請求項６】
前記負の複屈折性を有する樹脂は、フマル酸エステル系樹脂を含む、請求項１に記載の位相差フィルムの製造方法。
【請求項７】
前記位相差フィルムは、屈折率特性がｎｚ＞ｎｘ＝ｎｙの関係を示す、請求項１に記載の位相差フィルムの製造方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、位相差フィルムの製造方法に関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
液晶表示装置およびエレクトロルミネセンス（ＥＬ）表示装置（例えば、有機ＥＬ表示装置）に代表される画像表示装置が急速に普及している。画像表示装置においては、画像表示を実現し、画像表示の性能を高めるために、一般的に、偏光部材、位相差部材等の光学部材が用いられている（例えば、特許文献１を参照）。
【０００３】
近年、画像表示装置の新たな用途が開発されている。例えば、ＶｉｒｔｕａｌＲｅａｌｉｔｙ（ＶＲ）を実現するためのディスプレイ付きゴーグル（ＶＲゴーグル）が製品化され始めている。ＶＲゴーグルは様々な場面での利用が検討されていることから、その軽量化、視認性の向上等が望まれている。
【先行技術文献】
【特許文献】
【０００４】
特開２０２１－１０３２８６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
上記ＶＲゴーグルの軽量化は、例えば、ＶＲゴーグルに用いられるレンズを薄型化することで達成され得る。一方で、薄型レンズを用いた表示システムに適した光学部材の開発も望まれている。
【０００６】
上記に鑑み、本発明は、視認性を向上させながら、ＶＲゴーグルの軽量化を良好に達成し得る位相差フィルムの提供を主たる目的とする。
【課題を解決するための手段】
【０００７】
１．本発明の実施形態による位相差フィルムの製造方法は、負の複屈折を有する樹脂を含む形成材料をフィルム状に製膜すること、および、前記製膜した膜をアニールすること、を含み、前記製膜は、支持体に、前記形成材料を含む樹脂溶液を塗工することにより行われ、前記アニールの温度は、前記樹脂溶液に含まれる溶媒の沸点Ｔ（℃）以上である。
２．上記１に記載の製造方法において、上記アニールの温度は１３０℃以上であってもよい。
３．上記１または２に記載の製造方法において、上記アニールの時間は１５秒以上であってもよい。
４．上記１から３のいずれかに記載の製造方法の上記アニールにおいて、上記膜の片方の主面が保護部材で保護され、もう片方の主面は露出されていてもよい。
５．上記４に記載の製造方法は、上記アニールの前に、上記膜に上記保護部材として表面保護フィルムを貼り合わせ、上記膜から上記支持体を剥離することを含んでもよい。
６．上記１から５のいずれかに記載の製造方法において、上記負の複屈折性を有する樹脂は、フマル酸エステル系樹脂を含んでもよい。
７．上記１から６のいずれかに記載の製造方法において、上記位相差フィルムは、屈折率特性がｎｚ＞ｎｘ＝ｎｙの関係を示してもよい。
【発明の効果】
【０００８】
本発明の実施形態による位相差フィルムによれば、視認性を向上させながら、ＶＲゴーグルの軽量化を良好に達成し得る。
【図面の簡単な説明】
【０００９】

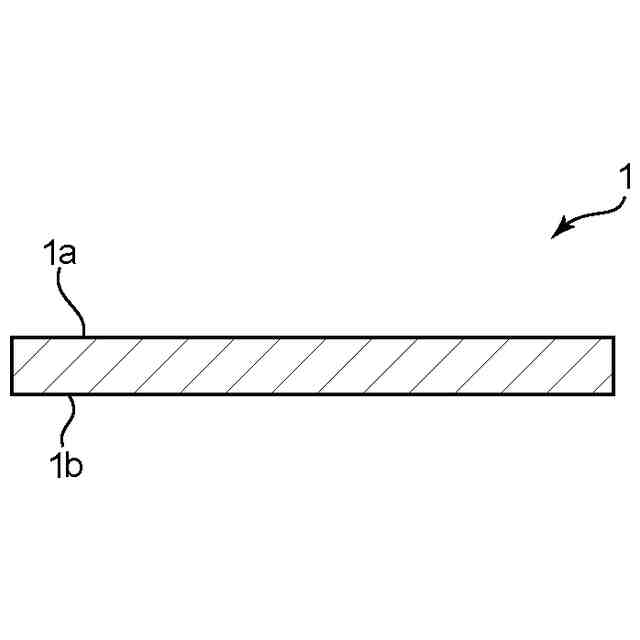

本発明の１つの実施形態に係る位相差フィルムの概略の構成を示す模式的な断面図である。

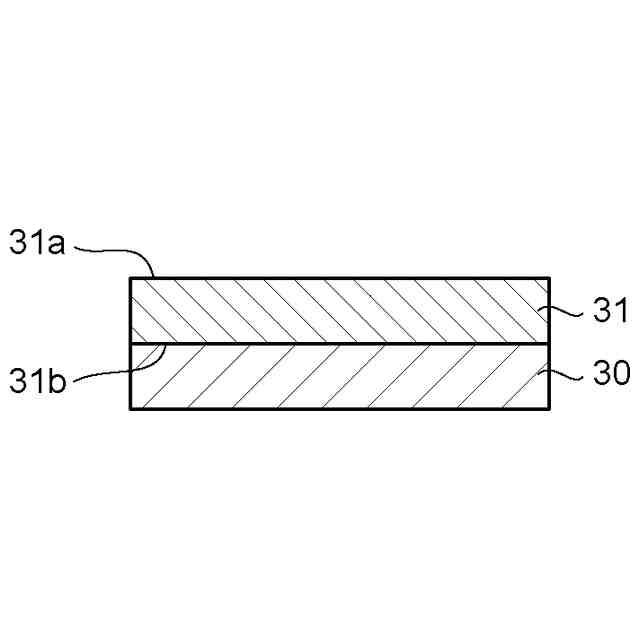

本発明の１つの実施形態による位相差フィルムの製造方法の一例を示す図である。

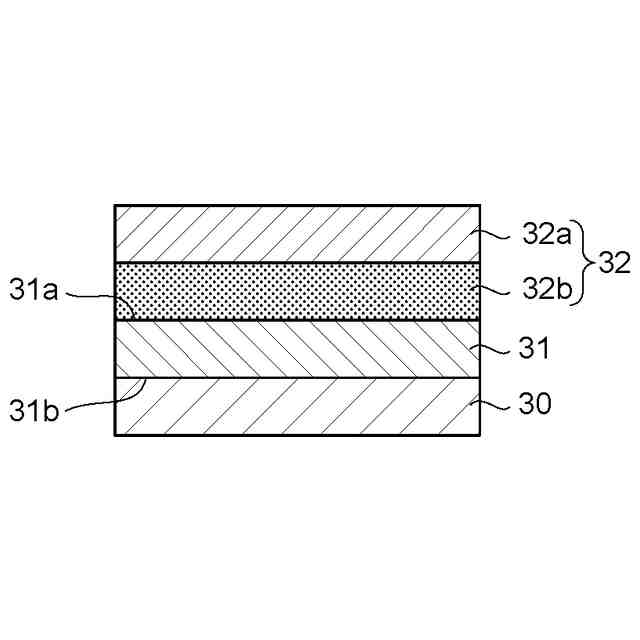

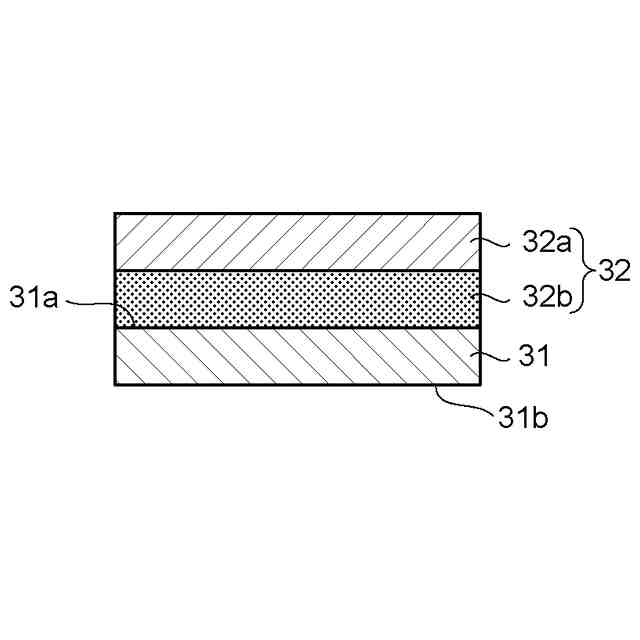

図２Ａに続く図である。

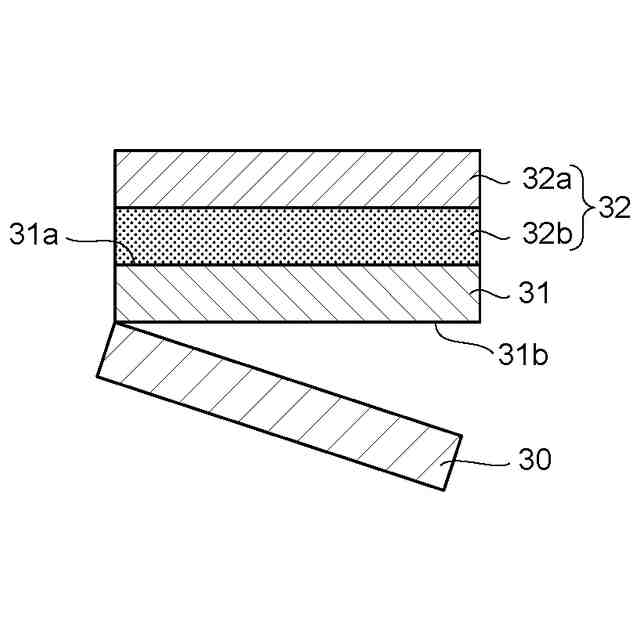

図２Ｂに続く図である。
図２Ｃに続く図である。

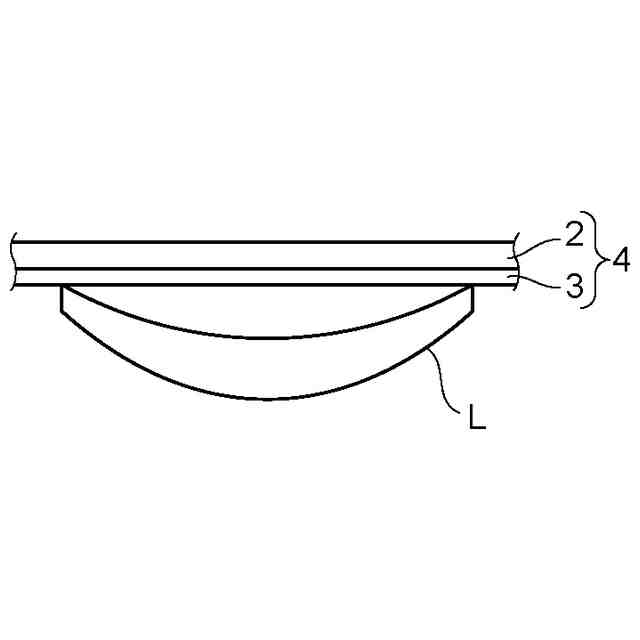

部品に位相差フィルムを含む光学積層体を一体化させる方法の一例を示す図である。

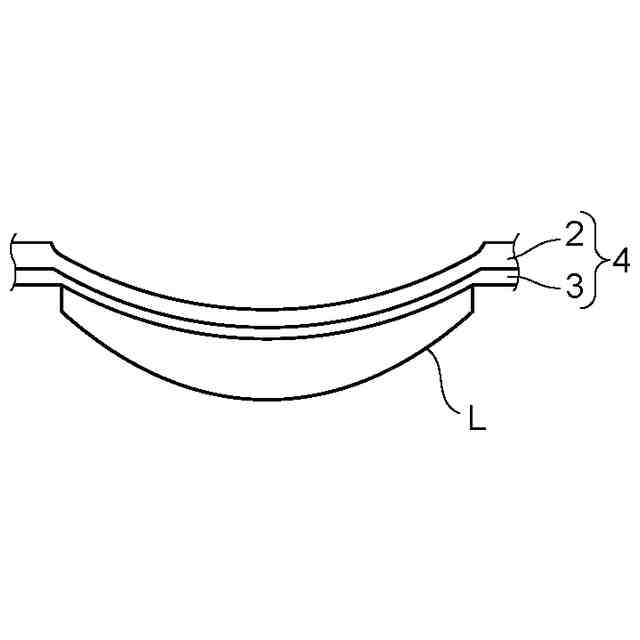

図３Ａに続く図である。

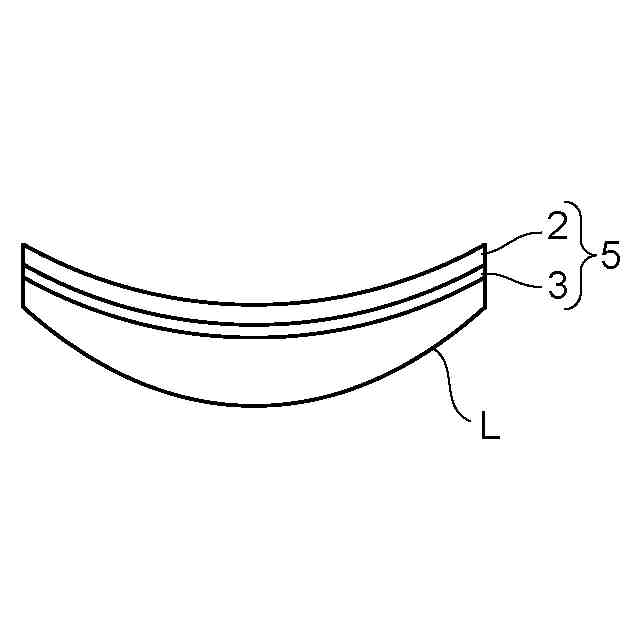

図３Ｂに続く図である。
ＶＲゴーグルの表示システムの一例の概略の構成を示す模式図である。
図３Ｃに示す光学フィルム片の一例の概略の構成を示す模式的な部分拡大断面図である。
実験例１０の耐久性の試験（８０℃、２４０時間）後の位相差フィルムの観察写真（対物レンズ１０倍）である。
実験例４の耐久性の試験（８０℃、２４０時間）後の位相差フィルムの観察写真（対物レンズ１０倍）である。
実験例１０の耐久性の試験（６５℃、９０％ＲＨ、２４０時間）後の位相差フィルムの観察写真（対物レンズ１０倍）である。
【発明を実施するための形態】
【００１０】
以下、図面を参照して本発明の実施形態について説明するが、本発明はこれらの実施形態には限定されない。図面は説明をより明確にするため、実施の形態に比べ、各部の幅、厚み、形状等について模式的に表される場合があるが、あくまで一例であって、本発明の解釈を限定するものではない。また、図面については、同一または同等の要素には同一の符号を付し、重複する説明は省略することがある。
（【００１１】以降は省略されています）
