公開番号2025121084
公報種別公開特許公報(A)
公開日2025-08-19
出願番号2024016293
出願日2024-02-06
発明の名称遮光部材、集合体シート、および、遮光部材の製造方法
出願人日東電工株式会社
代理人弁理士法人いくみ特許事務所
主分類B32B 15/08 20060101AFI20250812BHJP(積層体)
要約【課題】剛性と耐久性との両立を図ることができる遮光部材、集合体シート、および、遮光部材の製造方法を提供する。
【解決手段】

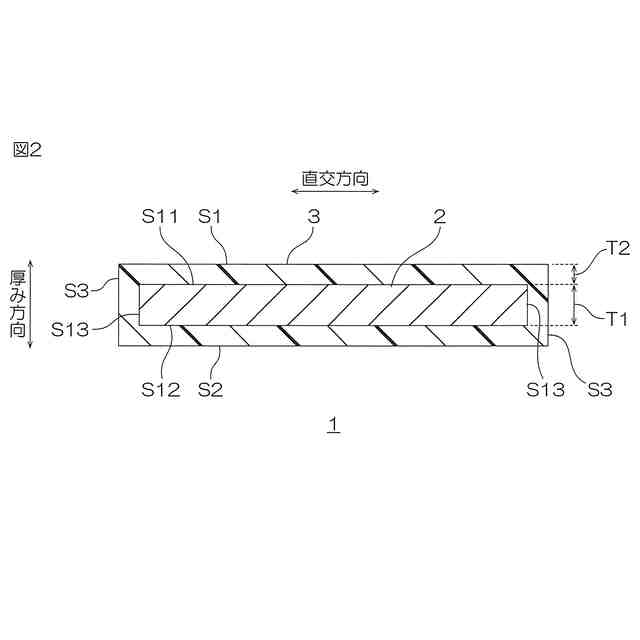

遮光部材1は、金属製のコア層2と、樹脂層3とを備える。樹脂層3は、コア層2の厚み方向において、コア層2の両方の表面S11,S12全部を被覆する。樹脂層3の可視光線の5°正反射率は、コア層2の表面S11,S12の可視光線の5°正反射率よりも低い。

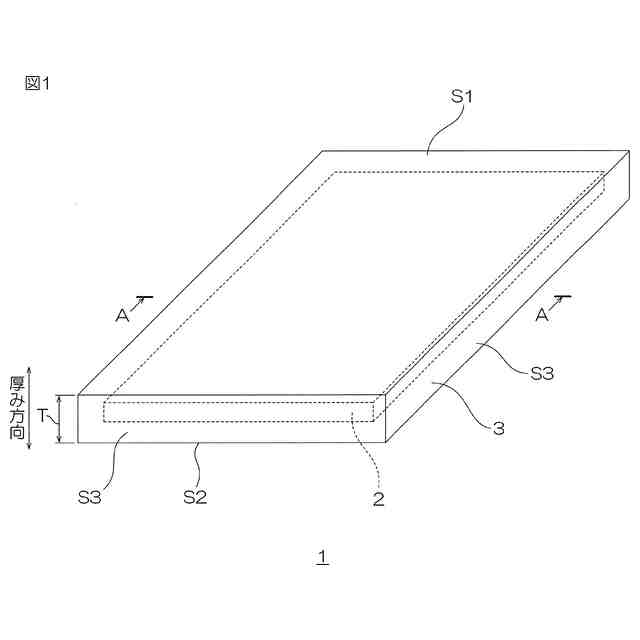

【選択図】図1
特許請求の範囲【請求項１】
金属製のコア層と、
前記コア層の厚み方向において前記コア層の両方の表面全部を被覆する樹脂層であって、可視光線の５°正反射率が前記コア層の前記表面よりも低い樹脂層と
を備える、遮光部材。
続きを表示（約 720 文字）【請求項２】
前記樹脂層の可視光線の５°正反射率は、１．０％以下である、請求項１に記載の遮光部材。
【請求項３】
前記樹脂層は、前記厚み方向と直交する直交方向において前記コア層の側面を被覆する、請求項１に記載の遮光部材。
【請求項４】
前記樹脂層は、前記コア層の前記側面全部を被覆する、請求項３に記載の遮光部材。
【請求項５】

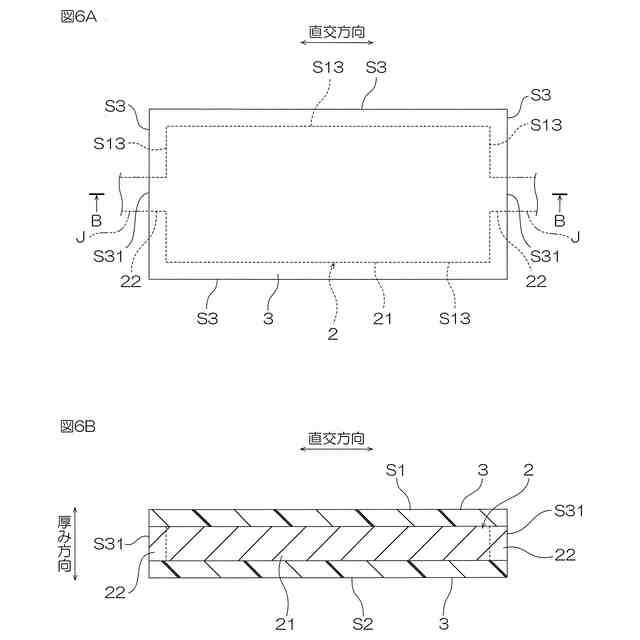

前記コア層は、
前記表面および前記側面を有する本体部と、
前記本体部の前記側面から前記直交方向に突出する突出部と
を有し、
前記突出部は、前記樹脂層から露出する、請求項３に記載の遮光部材。
【請求項６】
前記樹脂層は、黒色の色素を含有する、請求項１に記載の遮光部材。
【請求項７】
前記樹脂層は、充填材を含有する、請求項１に記載の遮光部材。
【請求項８】
前記樹脂層は、前記遮光部材の表面を構成する最外層である、請求項１に記載の遮光部材。
【請求項９】

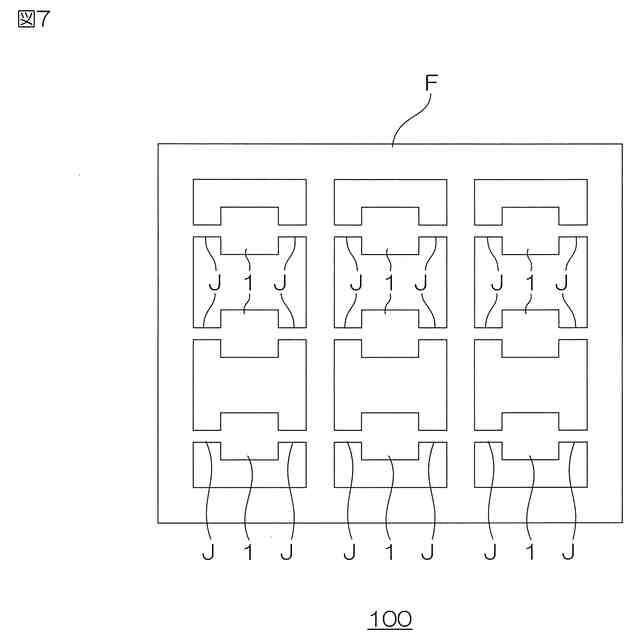

請求項５に記載の遮光部材と、
前記遮光部材と離れて配置されるフレームと、
前記遮光部材と前記フレームとを接続するジョイントと
を備え、
前記ジョイントは、前記コア層と同じ金属製であり、前記突出部と連続する、集合体シート。
【請求項１０】
請求項１～８のいずれか一項に記載の遮光部材の製造方法であって、

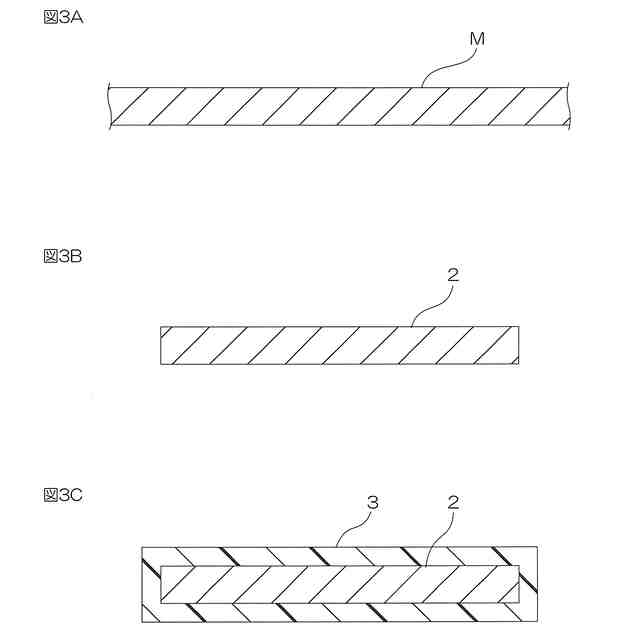

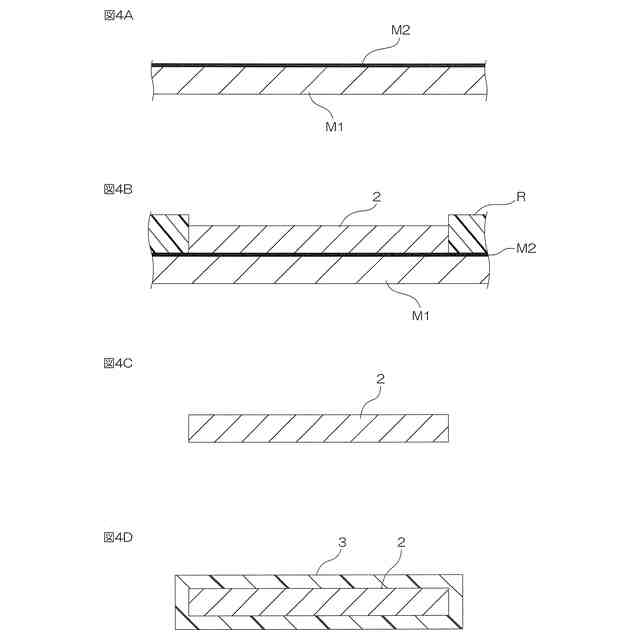

前記コア層を形成するコア形成工程と、
電着塗装によって前記コア層を前記樹脂層で被覆する被覆工程と
を含む、遮光部材の製造方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、遮光部材、集合体シート、および、遮光部材の製造方法に関する。
続きを表示（約 670 文字）【背景技術】
【０００２】
従来、遮光部材として、基材の表面に光学多層膜を備えた遮光部材が知られている（例えば、下記特許文献１参照。）。
【０００３】
基材は、樹脂からなる。光学多層膜は、光吸収層および誘電体層から構成される。光吸収層および誘電体層は、金属または金属酸化物からなる。
【先行技術文献】
【特許文献】
【０００４】
国際公開公報２０２１／１９３６５２号
【発明の概要】
【発明が解決しようとする課題】
【０００５】
上記した特許文献１に記載の遮光部材では、樹脂からなる基材の表面に、金属または金属酸化物からなる光学多層膜が形成される。
【０００６】
そのため、遮光部材の剛性と耐久性とを両立させることが困難である。
【０００７】
本発明は、剛性と耐久性との両立を図ることができる遮光部材、集合体シート、および、遮光部材の製造方法を提供する。
【課題を解決するための手段】
【０００８】
本発明［１］は、金属製のコア層と、前記コア層の厚み方向において前記コア層の両方の表面全部を被覆する樹脂層であって、可視光線の５°正反射率が前記コア層の前記表面よりも低い樹脂層とを備える、遮光部材を含む。
【０００９】
このような構成によれば、コア層が金属製である。
【００１０】
そのため、遮光部材の剛性を確保できる。
（【００１１】以降は省略されています）
