公開番号2025121346
公報種別公開特許公報(A)
公開日2025-08-19
出願番号2024085783
出願日2024-05-27
発明の名称遮光部材、集合体シート、および、遮光部材の製造方法
出願人日東電工株式会社
代理人弁理士法人いくみ特許事務所
主分類G02B 5/00 20060101AFI20250812BHJP(光学)
要約【課題】剛性と耐久性との両立を図ることができる遮光部材、集合体シート、および、遮光部材の製造方法を提供すること。

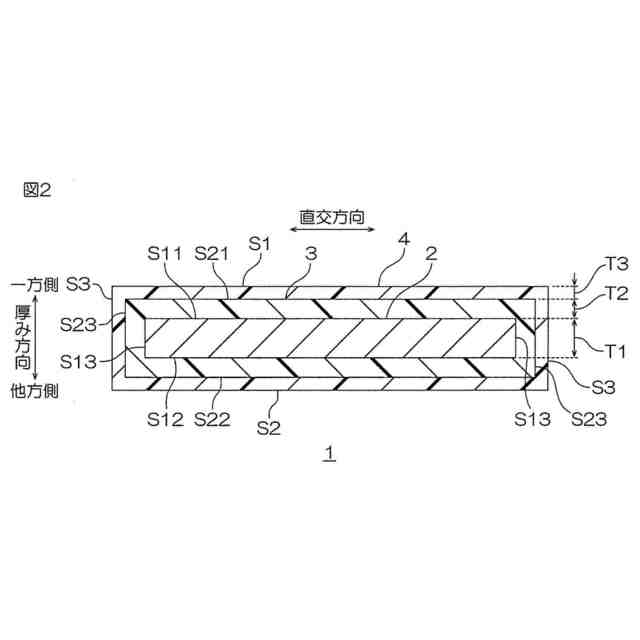

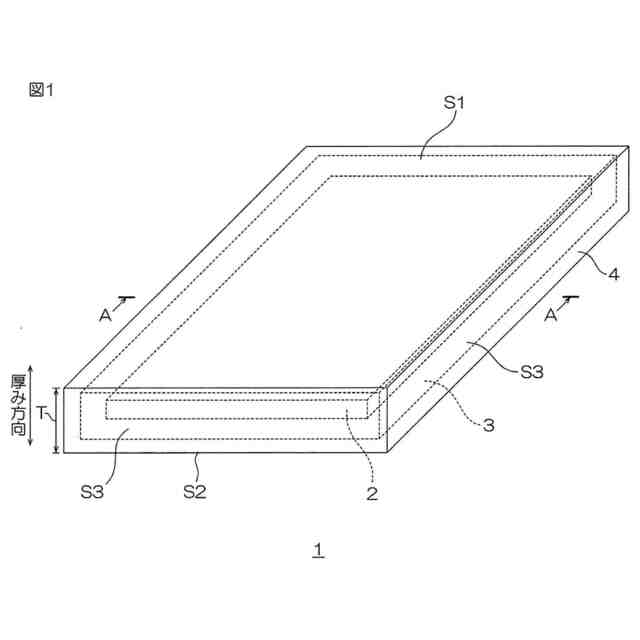

【解決手段】遮光部材1は、金属製のコア層2と、コア層2の厚み方向において、コア層2の両方の第1表面S11、S12全部を被覆する樹脂層3と、樹脂層3の厚み方向において、樹脂層3の両方の第2表面S21、22全部を被覆する低反射層4とを備える。低反射層4の5°正反射率は、樹脂層3の5°正反射率よりも低い。
【選択図】図1
特許請求の範囲【請求項１】
金属製のコア層と、
前記コア層の厚み方向において、前記コア層の両方の第１表面全部を被覆する樹脂層と、
前記樹脂層の厚み方向において、前記樹脂層の両方の第２表面全部を被覆する低反射層とを備え、
前記低反射層の５°正反射率は、前記樹脂層の５°正反射率よりも低い、遮光部材。
続きを表示（約 770 文字）【請求項２】
前記低反射層の５°正反射率は、１．０％以下である、請求項１に記載の遮光部材。
【請求項３】
前記樹脂層は、前記厚み方向と直交する直交方向において、前記コア層の第１側面を被覆し、
前記低反射層は、前記直交方向において、前記樹脂層の第２側面を被覆する、請求項１に記載の遮光部材。
【請求項４】
前記樹脂層は、前記コア層の前記第１側面全部を被覆し、
前記低反射層は、前記樹脂層の前記第２側面全部を被覆する、請求項３に記載の遮光部材。
【請求項５】

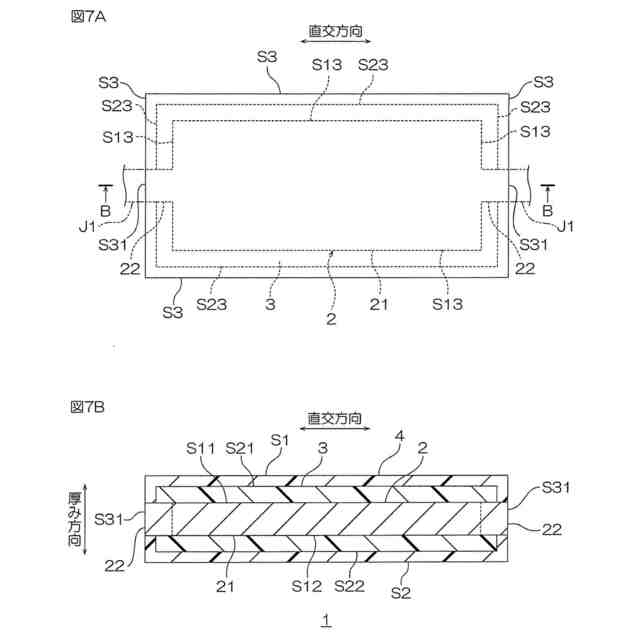

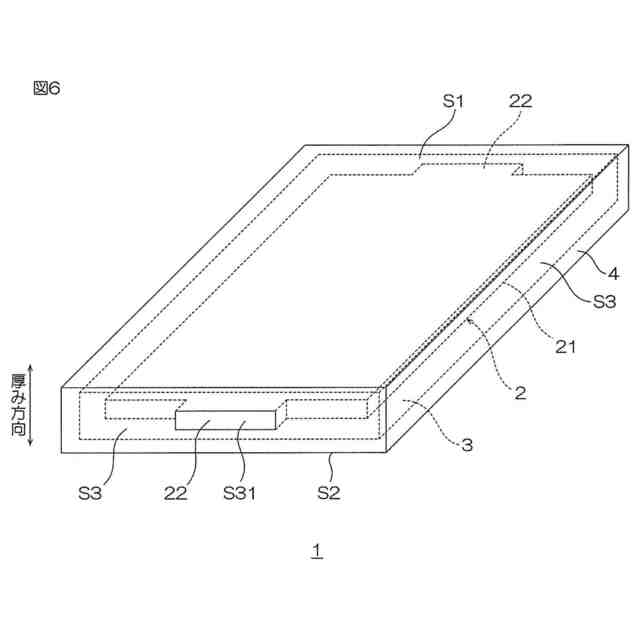

前記コア層は、
前記第１表面および前記第１側面を有する第１本体部と、
前記第１本体部の前記第１側面から前記直交方向に突出する第１突出部と
を有し、
前記第１突出部は、前記樹脂層および前記低反射層から露出する、請求項３に記載の遮光部材。
【請求項６】
前記樹脂層は、
前記第２表面および前記第２側面を有する第２本体部と、
前記第２本体部の前記第２側面から前記直交方向に突出する第２突出部と
を有し、
前記第２突出部は、前記低反射層から露出する、請求項３に記載の遮光部材。
【請求項７】
前記樹脂層が、ポリイミドを含む、請求項１に記載の遮光部材。
【請求項８】
前記低反射層が、樹脂と、色素とを含有する、請求項１に記載の遮光部材。
【請求項９】
前記低反射層が、さらに、充填材を含有する、請求項８に記載の遮光部材。
【請求項１０】
さらに、前記樹脂層と前記低反射層との間に配置される金属層を備える、請求項８に記載の遮光部材。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、遮光部材、集合体シート、および、遮光部材の製造方法に関する。
続きを表示（約 800 文字）【背景技術】
【０００２】
従来、遮光部材として、基材の表面に光学多層膜を備えた遮光部材が知られている（例えば、下記特許文献１参照。）。
【０００３】
基材は、樹脂からなる。光学多層膜は、光吸収層および誘電体層から構成される。光吸収層および誘電体層は、金属または金属酸化物からなる。
【先行技術文献】
【特許文献】
【０００４】
国際公開公報２０２１／１９３６５２号
【発明の概要】
【発明が解決しようとする課題】
【０００５】
上記した特許文献１に記載の遮光部材では、樹脂からなる基材の表面に、金属または金属酸化物からなる光学多層膜が形成される。
【０００６】
そのため、遮光部材の剛性と耐久性とを両立させることが困難である。
【０００７】
本発明は、剛性と耐久性との両立を図ることができる遮光部材、集合体シート、および、遮光部材の製造方法を提供する。
【課題を解決するための手段】
【０００８】
本発明［１］は、金属製のコア層と、前記コア層の厚み方向において、前記コア層の両方の第１表面全部を被覆する樹脂層と、前記樹脂層の厚み方向において、前記樹脂層の両方の第２表面全部を被覆する低反射層とを備え、前記低反射層の５°正反射率は、前記樹脂層の５°正反射率よりも低い、遮光部材である。
【０００９】
このような構成によれば、金属製のコア層によって、剛性を向上でき、かつ、樹脂層によって、耐久性を向上できる。つまり、このような構成によれば、剛性と耐久性との両立を図ることができる。
【００１０】
また、低反射層によって、樹脂層が被覆されている。そのため、光の反射を抑制できる。
（【００１１】以降は省略されています）
