公開番号2025079356
公報種別公開特許公報(A)
公開日2025-05-22
出願番号2023191913
出願日2023-11-10
発明の名称反射フィルム
出願人日東電工株式会社
代理人弁理士法人いくみ特許事務所
主分類G02B 5/08 20060101AFI20250515BHJP(光学)
要約【課題】硬化樹脂層の外表面において、粘着剤に対する密着性と受傷しにくさとを両立できる、反射フィルムを提供する。

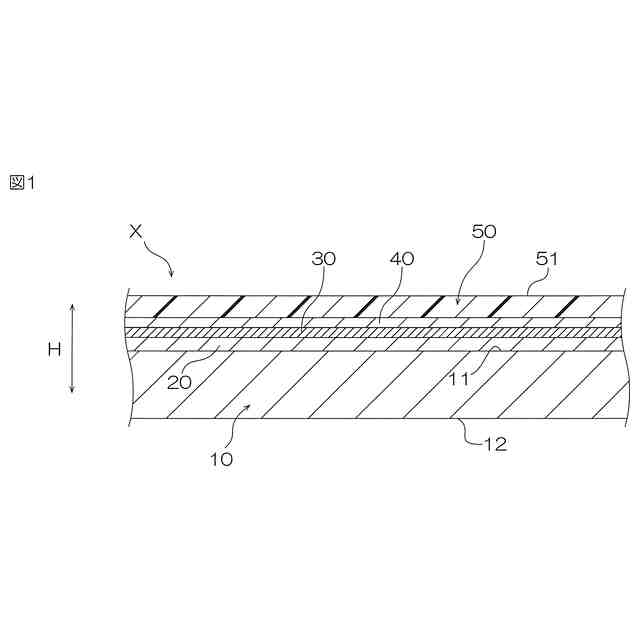

【解決手段】本発明の反射フィルムXは、基材フィルム10と、金属反射層20と、硬化樹脂層50とを、厚さ方向Hにこの順で備える。硬化樹脂層50における金属反射層20とは反対側の外表面51の水接触角は80°以下である。ポリエチレンテレフタレートフィルムに対する外表面51の動摩擦係数は0.23以下である。
【選択図】図1
特許請求の範囲【請求項１】
基材フィルムと、金属反射層と、硬化樹脂層とを厚さ方向にこの順で備える反射フィルムであって、
前記硬化樹脂層における前記金属反射層とは反対側の外表面の水接触角が８０°以下であり、
ポリエチレンテレフタレートフィルムに対する前記外表面の動摩擦係数が０.２３以下である、反射フィルム。
続きを表示（約 270 文字）【請求項２】
前記水接触角が５０°以上である、請求項１に記載の反射フィルム。
【請求項３】
前記動摩擦係数が０.１５以上である、請求項１に記載の反射フィルム。
【請求項４】
前記金属反射層がアルミニウム層である、請求項１に記載の反射フィルム。
【請求項５】
前記金属反射層と前記硬化樹脂層との間に金属酸化物層を更に備える、請求項１から４のいずれか一つに記載の反射フィルム。
【請求項６】
前記金属酸化物層がインジウムスズ酸化物層である、請求項５に記載の反射フィルム。

発明の詳細な説明【技術分野】
【０００１】
本発明は、反射フィルムに関する。
続きを表示（約 1,100 文字）【背景技術】
【０００２】
液晶表示装置は、画像表示面を有する液晶パネルと、当該パネルの背面に向けて光を出射するバックライトと、これらを収容する筐体とを備える。筐体は、画像表示面まわりの枠としてのベゼル部を有する。ベゼル部内の内壁面には、反射フィルムが配置される。
【０００３】
反射フィルムは、基材フィルムと、金属反射層と、オーバーコート（ＯＣ）としての硬化樹脂層とを、厚さ方向にこの順で備える。反射フィルムのＯＣ側が粘着剤を介して内壁面に接合されることにより、反射フィルムはベゼル部内に組み付けられる。反射フィルムは、ベゼル部内において、バックライトからの光を金属反射層によって液晶パネルに向けて反射する。これにより、バックライトからの光が有効活用される。このような反射フィルムは、例えば、下記の特許文献１に記載されている。
【先行技術文献】
【特許文献】
【０００４】
特開２００４－１８４４４３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
反射フィルムのＯＣには、粘着剤に対する密着性が良いことが求められる。その密着性を高めるためには、ＯＣ表面の濡れ性を高くすることが考えられる。しかし、ＯＣ表面の濡れ性が高いほど、ＯＣ表面に他部材が接触した際、ＯＣ表面に対して他部材が滑りにくくなり（滑り性の低下）、ＯＣ表面に傷が入りやすくなる。ＯＣ表面の受傷は、反射フィルムの光学特性および耐腐食性に影響を与える。
【０００６】
本発明は、硬化樹脂層の外表面において、粘着剤に対する密着性と受傷しにくさとを両立できる、反射フィルムを提供する。
【課題を解決するための手段】
【０００７】
本発明［１］は、基材フィルムと、金属反射層と、硬化樹脂層とを厚さ方向にこの順で備える反射フィルムであって、前記硬化樹脂層における前記金属反射層とは反対側の外表面の水接触角が８０°以下であり、ポリエチレンテレフタレートフィルムに対する前記外表面の動摩擦係数が０.２３以下である、反射フィルムを含む。
【０００８】
本発明［２］は、前記水接触角が５０°以上である、上記［１］に記載の反射フィルムを含む。
【０００９】
本発明［３］は、前記動摩擦係数が０.１５以上である、上記［１］または［２］に記載の反射フィルムを含む。
【００１０】
本発明［４］は、前記金属反射層がアルミニウム層である、上記［１］から［３］のいずれか一つに記載の反射フィルムを含む。
（【００１１】以降は省略されています）
