公開番号
2025064753
公報種別
公開特許公報(A)
公開日
2025-04-17
出願番号
2023174732
出願日
2023-10-06
発明の名称
光学積層体および該光学積層体を用いた画像表示装置
出願人
日東電工株式会社
代理人
弁理士法人籾井特許事務所
主分類
G02B
5/30 20060101AFI20250410BHJP(光学)
要約
【課題】液晶配向固化層を含み、かつ、製造時において当該液晶配向固化層を転写する際の変形が抑制され、高い生産性で製造され得る光学積層体を提供すること。
【解決手段】本発明の実施形態による光学積層体は、偏光子を含む偏光板と、偏光板に接着剤層を介して積層された位相差層と、を有する。位相差層は、偏光板側から順に、第1液晶配向固化層と第2液晶配向固化層とを含む。位相差層は、全体として、円偏光機能または楕円偏光機能を有し、かつ、Re(450)<Re(550)<Re(650)の関係を有する。本発明の実施形態においては、接着層の硬さは50MPa以上であり、弾性率は800MPa以上であり、押し込み荷重は900μN以上である。
【選択図】図1
特許請求の範囲
【請求項1】
偏光子を含む偏光板と、該偏光板に接着層を介して積層された位相差層と、を有し、
該位相差層が、該偏光板側から順に、第1液晶配向固化層と第2液晶配向固化層とを含み、
該位相差層が、全体として、円偏光機能または楕円偏光機能を有し、かつ、Re(450)<Re(550)<Re(650)の関係を有し、
該接着層の硬さが50MPa以上であり、弾性率が800MPa以上であり、押し込み荷重が900μN以上である、
光学積層体。
続きを表示(約 450 文字)
【請求項2】
前記接着層が活性エネルギー線硬化型接着剤で構成されている、請求項1に記載の光学積層体。
【請求項3】
前記活性エネルギー線硬化型接着剤が、硬化成分としてアクリロイルモルホリンを含有する、請求項2に記載の光学積層体。
【請求項4】
前記活性エネルギー線硬化型接着剤が、硬化成分として、トリプロピレングリコールジアクリレート、フェノキシジメチレングリコールアクリレートおよび3-メタクリルアミドフェニルボロン酸をさらに含有する、請求項3に記載の光学積層体。
【請求項5】
前記接着層の硬さが70MPa以上であり、弾性率が1500MPa以上であり、押し込み荷重が1300μN以上である、請求項4に記載の光学積層体。
【請求項6】
前記第1液晶配向固化層の厚みが1.7μm以下である、請求項1から5のいずれかに記載の光学積層体。
【請求項7】
請求項1から5のいずれかに記載の光学積層体を含む、画像表示装置。
発明の詳細な説明
【技術分野】
【0001】
本発明は、光学積層体および該光学積層体を用いた画像表示装置に関する。
続きを表示(約 2,600 文字)
【背景技術】
【0002】
近年、液晶表示装置およびエレクトロルミネセンス(EL)表示装置(例えば、有機EL表示装置、無機EL表示装置)に代表される画像表示装置が急速に普及している。画像表示装置には、多くの場合、位相差フィルムを含む光学積層体(例えば、偏光板と位相差フィルムとを一体化した反射防止フィルム)が用いられている。近年、画像表示装置の薄型化への要望が強くなるに伴って、光学積層体についても薄型化の要望が強まっている。光学積層体の薄型化を目的として、厚みに対する寄与の大きい位相差層(位相差フィルム)の薄型化が進んでいる。薄型の位相差フィルムの代表例としては、液晶化合物を配向させてその配向状態を固定したフィルム(以下、液晶フィルムと称する)が挙げられる。液晶化合物は樹脂に比べて複屈折(Δn)が格段に大きいので、液晶フィルムは、所望の面内位相差を得るための厚みを樹脂フィルムの延伸フィルムに比べて格段に小さくすることができる。光学積層体(代表的には、上記の反射防止フィルム)の製造においては、液晶フィルムは、代表的には偏光板に転写される。しかし、このような液晶フィルムの転写において液晶フィルムが変形し、変形部分の反射防止機能が不十分となり、場合によっては消失することがある。その結果、光学積層体の生産性(歩留まり)が不十分となる場合がある。
【先行技術文献】
【特許文献】
【0003】
特開2014-222282号公報
【発明の概要】
【発明が解決しようとする課題】
【0004】
本発明は上記従来の課題を解決するためになされたものであり、その主たる目的は、液晶配向固化層を含み、かつ、製造時において当該液晶配向固化層を転写する際の変形が抑制され、高い生産性で製造され得る光学積層体を提供することにある。
【課題を解決するための手段】
【0005】
[1]本発明の実施形態による光学積層体は、偏光子を含む偏光板と、該偏光板に接着層を介して積層された位相差層と、を有し;該位相差層は、該偏光板側から順に、第1液晶配向固化層と第2液晶配向固化層とを含み;該位相差層は、全体として、円偏光機能または楕円偏光機能を有し、かつ、Re(450)<Re(550)<Re(650)の関係を有し;該接着層の硬さは50MPa以上であり、弾性率は800MPa以上であり、押し込み荷重は900μN以上である。
[2]上記[1]において、上記接着剤層は活性エネルギー線硬化型接着剤で構成されている。
[3]上記[2]において、上記活性エネルギー線硬化型接着剤は、硬化成分としてアクリロイルモルホリンを含有する。
[4]上記[3]において、上記活性エネルギー線硬化型接着剤は、硬化成分として、トリプロピレングリコールジアクリレート、フェノキシジメチレングリコールアクリレートおよび3-メタクリルアミドフェニルボロン酸をさらに含有する。
[5]上記[4]において、上記接着層の硬さは70MPa以上であり、弾性率は1500MPa以上であり、押し込み荷重は1300μN以上である。
[6]上記[1]から[5]のいずれかにおいて、上記第1液晶配向固化層の厚みは1.7μm以下である。
[7]本発明の別の局面によれば、画像表示装置が提供される。該画像表示装置は、上記[1]から[6]のいずれかの光学積層体を含む。
【発明の効果】
【0006】
本発明の実施形態によれば、液晶配向固化層を含み、かつ、製造時において当該液晶配向固化層を転写する際の変形が抑制され、高い生産性で製造され得る光学積層体を実現することができる。
【図面の簡単な説明】
【0007】
本発明の1つの実施形態による光学積層体の概略断面図である。
【発明を実施するための形態】
【0008】
以下、本発明の代表的な実施形態について説明するが、本発明はこれらの実施形態には限定されない。
【0009】
(用語および記号の定義)
本明細書における用語および記号の定義は下記の通りである。
(1)屈折率(nx、ny、nz)
「nx」は面内の屈折率が最大になる方向(すなわち、遅相軸方向)の屈折率であり、「ny」は面内で遅相軸と直交する方向(すなわち、進相軸方向)の屈折率であり、「nz」は厚み方向の屈折率である。
(2)面内位相差(Re)
「Re(λ)」は、23℃における波長λnmの光で測定したフィルムの面内位相差である。例えば、「Re(550)」は、23℃における波長550nmの光で測定したフィルムの面内位相差である。Re(λ)は、フィルムの厚みをd(nm)としたとき、式:Re=(nx-ny)×dによって求められる。
(3)厚み方向の位相差(Rth)
「Rth(λ)」は、23℃における波長λnmの光で測定したフィルムの厚み方向の位相差である。例えば、「Rth(550)」は、23℃における波長550nmの光で測定したフィルムの厚み方向の位相差である。Rth(λ)は、フィルムの厚みをd(nm)としたとき、式:Rth=(nx-nz)×dによって求められる。
(4)Nz係数
Nz係数は、Nz=Rth/Reによって求められる。
(5)角度
本明細書において角度に言及するときは、特に明記しない限り、当該角度は時計回りおよび反時計回りの両方の方向の角度を包含する。
【0010】
A.光学積層体

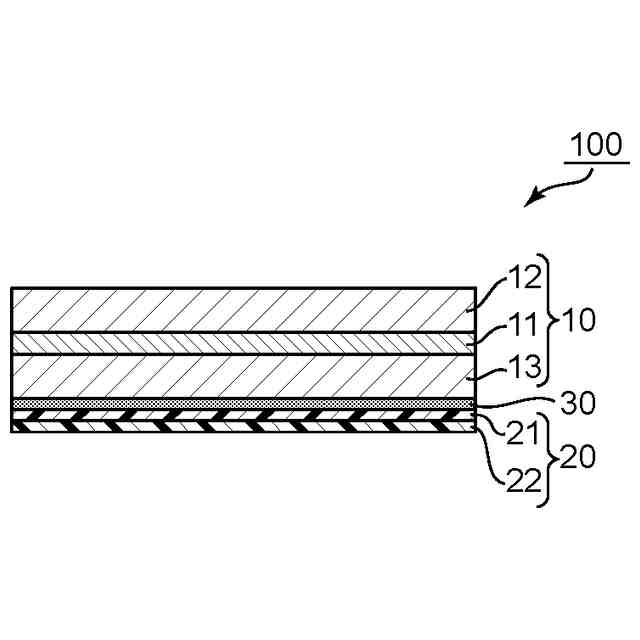

図1は、本発明の1つの実施形態による光学積層体の概略断面図である。図示例の光学積層体100は、偏光板10と位相差層20とを有する。偏光板10と位相差層20とは、接着層30を介して積層されている。偏光板10は、代表的には、偏光子11と、偏光子11の両側に配置された保護層12、13とを含む。目的に応じて、保護層12、13の少なくとも一方は省略されてもよい。したがって、偏光板は、いわゆる両保護偏光板であってもよく、いわゆる片保護偏光板であってもよく、偏光子単独で構成されていてもよい。
(【0011】以降は省略されています)
この特許をJ-PlatPatで参照する
