特許ウォッチ

公開番号2025083036
公報種別公開特許公報(A)
公開日2025-05-30
出願番号2023196691
出願日2023-11-20
発明の名称粘着剤、粘着シートおよび携帯電子機器
出願人日東電工株式会社
代理人個人,個人,個人
主分類C09J 7/38 20180101AFI20250523BHJP(染料;ペイント;つや出し剤;天然樹脂;接着剤;他に分類されない組成物;他に分類されない材料の応用)
要約【課題】ポリエステル系ポリマーを含む構成で、圧縮時に変形しやすく、かつ良好な保持力を有する粘着剤を提供する。
【解決手段】ポリエステル系ポリマーを含み、23℃におけるtanδが0.35以上0.80以下である粘着剤が提供される。

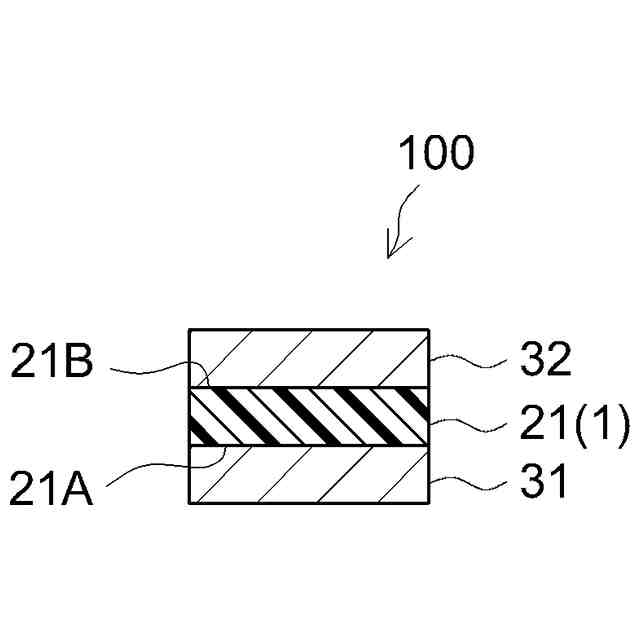

【選択図】図1
特許請求の範囲【請求項１】
ポリエステル系ポリマーを含み、
２３℃におけるｔａｎδが０．３５以上０．８０以下である、粘着剤。
続きを表示（約 480 文字）【請求項２】
前記ポリエステル系ポリマーはダイマー酸由来の構造を含む、請求項１に記載の粘着剤。
【請求項３】
粘着付与樹脂が、前記ポリエステル系ポリマー１００重量部に対して４５重量部以上含まれている、請求項１または２に記載の粘着剤。
【請求項４】
前記粘着付与樹脂は、軟化点が６０℃以上１５０℃以下の粘着付与樹脂Ｔ１を含む、請求項３に記載の粘着剤。
【請求項５】
前記粘着付与樹脂は、テルペン由来の構造を含む粘着付与樹脂Ｔ
Ｔ
を含む、請求項３または４に記載の粘着剤。
【請求項６】

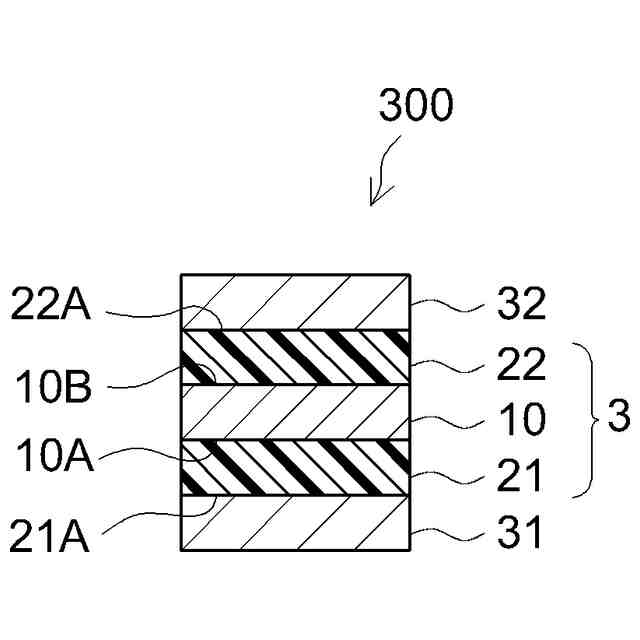

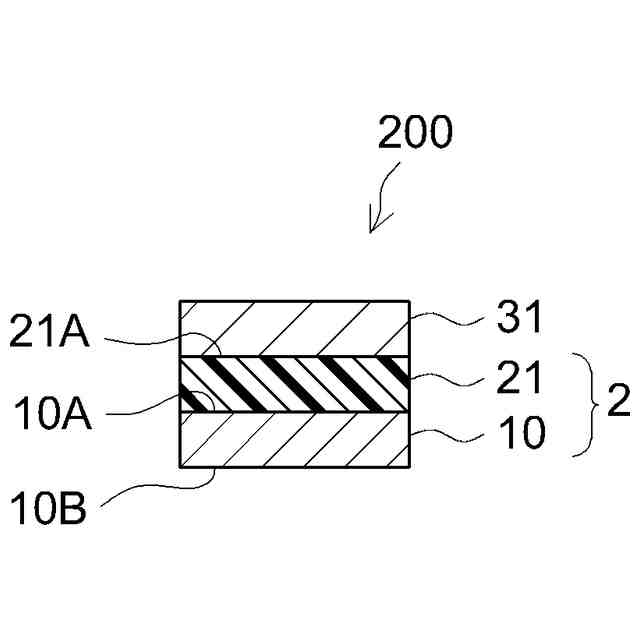

粘着剤層を有する粘着シートであって、
前記粘着剤層は、ポリエステル系ポリマーを含み、かつ２３℃におけるｔａｎδが０．３５以上０．８０以下である、粘着シート。
【請求項７】
ステンレス鋼板に対する１８０度剥離強度が１０Ｎ／２０ｍｍ以上である、請求項６に記載の粘着シート。
【請求項８】

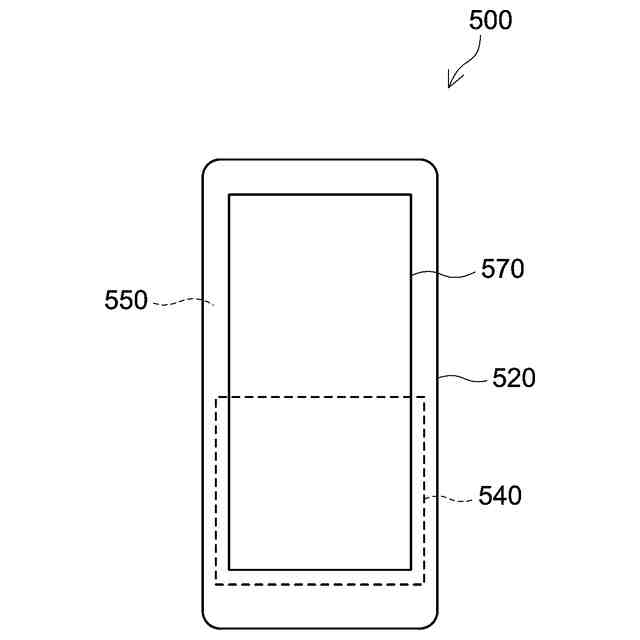

請求項６または７に記載の粘着シートを含む携帯電子機器。

発明の詳細な説明【技術分野】
【０００１】
本発明は、粘着剤、粘着シートおよび携帯電子機器に関する。
続きを表示（約 2,000 文字）【背景技術】
【０００２】
一般に、粘着剤（感圧接着剤ともいう。以下同じ。）は室温付近の温度域において柔らかい固体（粘弾性体）の状態を呈し、圧力により簡単に被着体に接着する性質を有する。このような性質を活かして、粘着剤は、家電製品から自動車、各種機械、電気機器、電子機器等の様々な産業分野において、典型的には該粘着剤の層を含む粘着シートの形態で、作業性がよく接着の信頼性の高い接合手段として広く利用されている。粘着剤としては、アクリル系粘着剤やゴム系粘着剤、ポリエステル系粘着剤等の各種粘着剤が、使用目的や使用箇所、要求特性等に応じて用いられる。例えば、ポリエステル系粘着剤に関する従来技術を開示する文献として、特許文献１が挙げられる。
【先行技術文献】
【特許文献】
【０００３】
特開２０２２－６９２８２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
粘着シートは、例えば、携帯電話、スマートフォン、タブレット型パソコン等の電子機器における部材の固定等に好ましく用いられている。上記電子機器用の粘着剤としては、アクリル系ポリマーをベースポリマーとするアクリル系粘着剤が主流であり、他には、例えば、スチレン－ブタジエンブロック共重合体等のゴム系ブロック共重合体をベースポリマーとする合成ゴム系粘着剤が用いられ得る。ポリエステル系粘着剤は、耐薬品性や耐水性、耐久性、光学特性（透明性）等の特性に優れ、アクリル系粘着剤や合成ゴム系粘着剤と同等以上の粘着特性を発揮し得る粘着剤として、電子機器用粘着剤としての利用が期待されている。また、ポリエステル系粘着剤は、バイオマス材料を用いて合成できるため、化石資源系材料への依存度を低減することができるという利点を有する（例えば特許文献１）。
【０００５】
上記電子機器用粘着シートは、通常、被着体である電子機器の各種部材上に配置され、その上から所定の圧力を付与して貼り付ける操作（圧着）により所期の接着機能、すなわち部材固定機能を発揮するよう設計されている。しかし近年、粘着シートが適用される電子機器の各種部材は、軽量化、小型化、高機能化等の要請から薄型化が進んでおり、粘着シート圧着時の荷重により変形するほど薄型化した部材が採用されつつある。そのような部材の変形を防ぐ一手段として、粘着シートの圧着時に粘着剤を変形（収縮）させることにより被着体である部材への荷重を軽減する方法が考えられる。しかし、粘着剤の圧縮変形性と保持力とは技術的にトレードオフの関係にあり、粘着剤の圧縮時の変形性を高めると、保持力が低下する傾向がある。特に、ポリエステル系粘着剤に用いられるポリエステル系ポリマーは、通常、ポリマー鎖の末端にしか架橋点を有しないため、アクリル系ポリマー等の他のポリマーと比べて、保持力向上に寄与する密な架橋構造を得にくい傾向がある。圧縮変形性と保持力とを両立したポリエステル系粘着剤が提供されれば実用上有益である。
【０００６】
本発明は、上記の事情に鑑みて創出されたものであり、ポリエステル系ポリマーを含む構成で、圧縮時に変形しやすく、かつ良好な保持力を有する粘着剤を提供することを目的とする。関連する他の目的は、上記粘着剤を含む粘着シートおよび該粘着シートを含む携帯電子機器を提供することである。
【課題を解決するための手段】
【０００７】
本明細書によると、ポリエステル系ポリマーを含み、２３℃におけるｔａｎδ（２３℃ｔａｎδ）が０．３５以上０．８０以下である粘着剤が提供される。上記構成の粘着剤は、圧縮時に変形しやすく、かつ良好な保持力を有することができる。なお、粘着剤のｔａｎδ（損失正接）とは、粘着剤の貯蔵弾性率Ｇ’に対する損失弾性率Ｇ”の比（Ｇ”／Ｇ’）をいう。
【０００８】
いくつかの好ましい態様において、上記ポリエステル系ポリマーはダイマー酸由来の構造を含む。ダイマー酸を用いて合成されたポリエステル系ポリマーによると、所定以上の２３℃ｔａｎδを有する粘着剤を好ましく形成することができる。
【０００９】
いくつかの好ましい態様において、粘着剤には、粘着付与樹脂が上記ポリエステル系ポリマー１００重量部に対して４５重量部以上含まれている。このように粘着付与樹脂を所定量以上含む組成を有することにより、所定以上の２３℃ｔａｎδを有する粘着剤を好ましく形成することができる。
【００１０】
いくつかの態様において、上記粘着付与樹脂は、軟化点が６０℃以上１５０℃以下の粘着付与樹脂Ｔ１を含む。上記範囲の軟化点を有する粘着付与樹脂Ｔ１を含むことにより、所定範囲の２３℃ｔａｎδを有する粘着剤を好ましく得ることができる。
（【００１１】以降は省略されています）

関連特許
