公開番号2025106120
公報種別公開特許公報(A)
公開日2025-07-11
出願番号2025072359,2023012944
出願日2025-04-24,2023-01-31
発明の名称リサイクルチップの製造方法
出願人日東電工株式会社
代理人弁理士法人籾井特許事務所
主分類B29B 9/04 20060101AFI20250704BHJP(プラスチックの加工;可塑状態の物質の加工一般)
要約【課題】優れた搬送性を有し、リサイクルペレットの原料として好適に用いることができるリサイクルチップを円滑に製造できるリサイクルチップの製造方法を提供すること。
【解決手段】本発明の実施形態によるリサイクルチップの製造方法は、長尺状の樹脂フィルムにおける幅方向の両端部のそれぞれをクリップによって把持した状態で、該樹脂フィルムを長尺方向と交差する方向に延伸して、延伸フィルムを調製する工程と;該延伸フィルムから該クリップの把持跡を含む両端部のそれぞれを切断して、該把持跡を含む端部フィルムを得る工程と;該端部フィルムを、最大長さの平均が1mm以上25mm以下の複数の小片状に粉砕する工程と;を含んでいる。
【選択図】図1
特許請求の範囲【請求項１】
長尺状の樹脂フィルムにおける幅方向の両端部のそれぞれをクリップによって把持した状態で、前記樹脂フィルムを長尺方向と交差する方向に延伸して、延伸フィルムを調製する工程と、
前記延伸フィルムから前記クリップの把持跡を含む両端部のそれぞれを切断して、前記把持跡を含む端部フィルムを得る工程と、
前記端部フィルムを、最大長さの平均が１ｍｍ以上２５ｍｍ以下である複数の小片状に粉砕する工程と、を含む、リサイクルチップの製造方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、リサイクルチップの製造方法に関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
各種産業製品に幅広く利用される延伸フィルムは、樹脂フィルムを延伸して製造される。例えば、長尺状の樹脂フィルムの幅方向両端部をクリップによって把持した状態で、樹脂フィルムを長尺方向と交差する方向に延伸する、延伸フィルムの製造方法が提案されている（例えば、特許文献１参照）。このような延伸フィルムの製造方法では、延伸フィルムの幅方向の両端部にクリップの把持跡が生じる。そのため、一般的には、延伸フィルムから当該把持跡を含む端部を切断して廃棄する。
近年、環境負荷の低減の観点から、各種産業製品の製造時に生じる廃棄物の再利用が望まれている。そこで、特許文献１に記載の延伸フィルムの製造方法において、延伸フィルムから切断した端部を端部フィルムとして回収して、有効利用することが検討されている。しかし、回収された端部フィルムは破断しやすく、搬送が困難となる場合がある。
【先行技術文献】
【特許文献】
【０００３】
特許第７０９６９４０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
本発明は上記従来の課題を解決するためになされたものであり、その主たる目的は、優れた搬送性を有するリサイクルチップであって、リサイクルペレットの原料として好適に用いることができるリサイクルチップを円滑に製造できるリサイクルチップの製造方法を提供することにある。
【課題を解決するための手段】
【０００５】
［１］本発明の実施形態によるリサイクルチップの製造方法は、長尺状の樹脂フィルムにおける幅方向の両端部のそれぞれをクリップによって把持した状態で、該樹脂フィルムを長尺方向と交差する方向に延伸して、延伸フィルムを調製する工程と；該延伸フィルムから該クリップの把持跡を含む両端部のそれぞれを切断して、該把持跡を含む端部フィルムを得る工程と；該端部フィルムを、最大長さの平均が１ｍｍ以上２５ｍｍ以下である複数の小片状に粉砕する工程と；を含んでいる。
【発明の効果】
【０００６】
本発明の実施形態によれば、優れた搬送性を有し、リサイクルペレットの原料として好適に用いることができるリサイクルチップを円滑に製造できる。
【図面の簡単な説明】
【０００７】

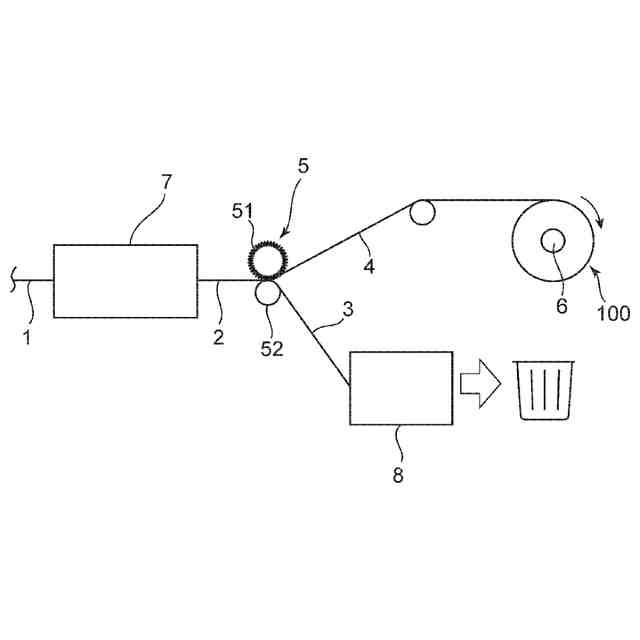

図１は、本発明の１つの実施形態によるリサイクルチップの製造方法を説明するための概略構成図である。

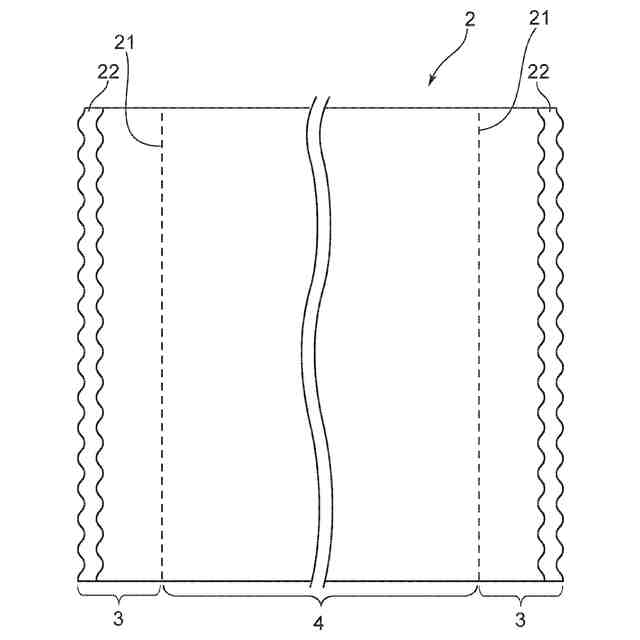

図２は、図１の延伸フィルムの平面図である。

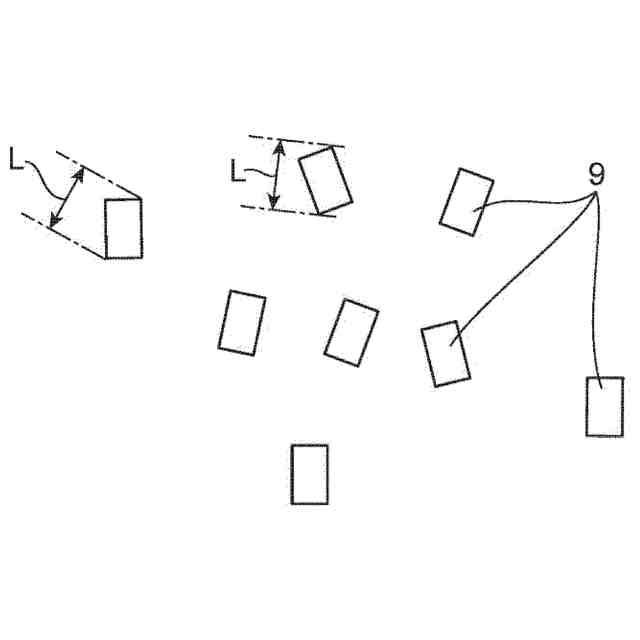

図３は、図１の端部フィルムを破砕して得られるリサイクルチップの概略図である。
【発明を実施するための形態】
【０００８】
以下、本発明の実施形態について説明するが、本発明はこれらの実施形態には限定されない。また、図面は説明をより明確にするため、実施の形態に比べ、各部の幅、厚さ、形状等について模式的に表される場合があるが、あくまで一例であって、本発明の解釈を限定するものではない。
【０００９】
（用語および記号の定義）
本明細書における用語および記号の定義は下記の通りである。
（１）屈折率（ｎｘ、ｎｙ、ｎｚ）
「ｎｘ」は面内の屈折率が最大になる方向（すなわち、遅相軸方向）の屈折率であり、「ｎｙ」は面内で遅相軸と直交する方向（すなわち、進相軸方向）の屈折率であり、「ｎｚ」は厚み方向の屈折率である。
（２）面内位相差（Ｒｅ）
「Ｒｅ（λ）」は、２３℃における波長λｎｍの光で測定した面内位相差である。例えば、「Ｒｅ（５５０）」は、２３℃における波長５５０ｎｍの光で測定した面内位相差である。Ｒｅ（λ）は、層（フィルム）の厚みをｄ（ｎｍ）としたとき、式：Ｒｅ（λ）＝（ｎｘ－ｎｙ）×ｄによって求められる。
（３）角度
本明細書において角度に言及するときは、特に明記しない限り、当該角度は時計回りおよび反時計回りの両方の方向の角度を包含する。
【００１０】
Ａ．リサイクルチップの製造方法の概略
図１は本発明の１つの実施形態によるリサイクルチップの製造方法を説明するための概略構成図であり；図２は図１の延伸フィルムの平面図であり；図３は図１の端部フィルムを破砕して得られるリサイクルチップの概略図である。
（【００１１】以降は省略されています）
