公開番号2025069785
公報種別公開特許公報(A)
公開日2025-05-01
出願番号2023179727
出願日2023-10-18
発明の名称ラミネータ
出願人アイリスオーヤマ株式会社
代理人個人,個人
主分類B29C 63/02 20060101AFI20250423BHJP(プラスチックの加工;可塑状態の物質の加工一般)
要約【課題】本発明は、付勢方向が設定した方向からズレ難くできるラミネータを提供する。
【解決手段】ラミネータは、対象シートを加圧するための一対の加圧ローラ21と、一対の加圧ローラ21の一方のローラ21Aを他方のローラ21Bに付勢する付勢手段24とを備え、付勢手段24は、一方のローラ21Aに対して他方のローラ21Bと反対側から当接する当接体241と、一対の加圧ローラ21を通過する対象シートの厚み方向に当接体241を付勢する付勢体242とを備え、当接体241に対して一対の加圧ローラ21を通過する対象シートの通過方向の両側に、当接体241と対向する案内部77,78を備える。
【選択図】図8
特許請求の範囲【請求項１】
対象シートを加圧するための一対の加圧ローラと、前記一対の加圧ローラの一方のローラを他方のローラに付勢する付勢手段とを備えるラミネータにおいて、
前記付勢手段は、前記一方のローラに対して前記他方のローラと反対側から当接する当接体と、前記一対の加圧ローラを通過する前記対象シートの厚み方向に前記当接体を付勢する付勢体とを備え、
前記当接体に対して前記一対の加圧ローラを通過する前記対象シートの通過方向の両側に、前記当接体と対向する案内部を備える、
ラミネータ。
続きを表示（約 660 文字）【請求項２】
前記一方のローラを前記対象シートの厚み方向に移動可能であって回転可能に他方のローラ側から支持する支持部を有する支持プレートを備え、
前記案内部は、前記支持プレートに設けられ、前記当接体の前記通過方向の一方側に対向する一方側案内面と、前記当接体の前記通過方向の他方側に対向する他方側案内面とを有する、
請求項１に記載のラミネータ。
【請求項３】
前記当接体は、前記一方のローラに当接する当接面を有する本体部と、前記本体部から前記他方のローラと反対側に延伸する延伸部とを有し、
前記一方側案内面は前記本体部及び前記延伸部の少なくとも一方に対向し、
前記他方側案内面は前記本体部及び前記延伸部の少なくとも一方に対向する、
請求項２に記載のラミネータ。
【請求項４】
前記延伸部における前記通過方向の寸法は、前記本体部における前記通過方向の寸法よりも小さく、
前記一方側案内面は前記本体部及び前記延伸部の両方に対向し、
前記他方側案内面は前記本体部及び前記延伸部の両方に対向し、
前記延伸部に対向する一対の案内面と前記延伸部との間隔は、前記本体部に対向する一対の案内面と前記本体部との間隔よりも小さい、
請求項３に記載のラミネータ。
【請求項５】
前記付勢体は、ねじれを利用するコイルばねであり、前記支持プレートに支持されている、
請求項２～４のいずれか１項に記載のラミネータ。

発明の詳細な説明【技術分野】
【０００１】
本発明は、対象物を厚み方向からラミネートフィルムで挟んだ対象シートを加熱圧着してラミネートシートにするラミネータに関する。
続きを表示（約 2,800 文字）【背景技術】
【０００２】
従来から家庭で気軽に利用できるラミネータが提案されている（例えば特許文献１）。特許文献１に記載のラミネータは、ラミネートフィルムと被ラミネート体（対象物）とが重ねられた被圧着シート（対象シート）を加圧するための一対の加圧用ローラと、一対の加圧用ローラの一方を他方に押し付ける付勢手段とを備える。
【先行技術文献】
【特許文献】
【０００３】
特開２０１５－２２１５３６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上述のラミネータでは、対象シートの厚みによっては、付勢手段の付勢方向が設定した方向からズレることがあるという課題がある。
本発明は、付勢方向が設定した方向からズレ難くできるラミネータを提供することを目的とする。
【課題を解決するための手段】
【０００５】
本発明に係るラミネータは、対象シートを加圧するための一対の加圧ローラと、前記一対の加圧ローラの一方のローラを他方のローラに付勢する付勢手段とを備えるラミネータにおいて、前記付勢手段は、前記一方のローラに対して前記他方のローラと反対側から当接する当接体と、前記一対の加圧ローラを通過する前記対象シートの厚み方向に前記当接体を付勢する付勢体とを備え、前記当接体に対して前記一対の加圧ローラを通過する前記対象シートの通過方向の両側に、前記当接体と対向する案内部を備える。
【発明の効果】
【０００６】
上述の構成によれば、付勢方向が設定した方向からズレ難くできる。
【図面の簡単な説明】
【０００７】

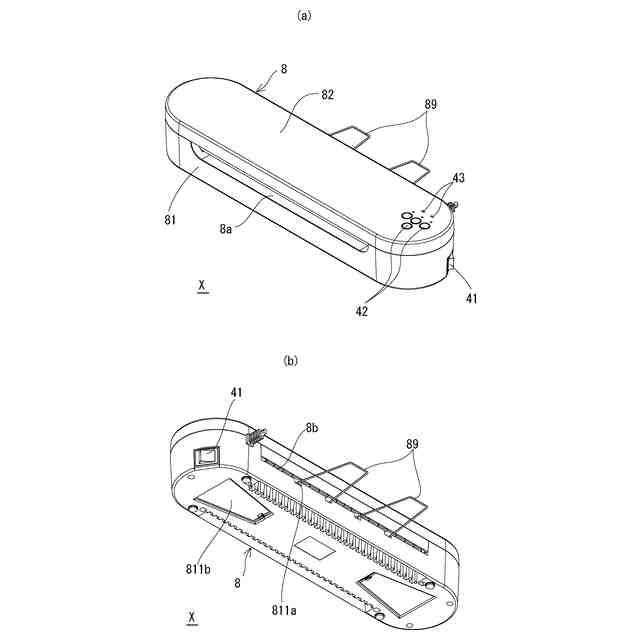

ラミネータの斜視図であり、（ａ）は挿入口側の上方から見た図であり、（ｂ）は排出口側の下方から見た図である。

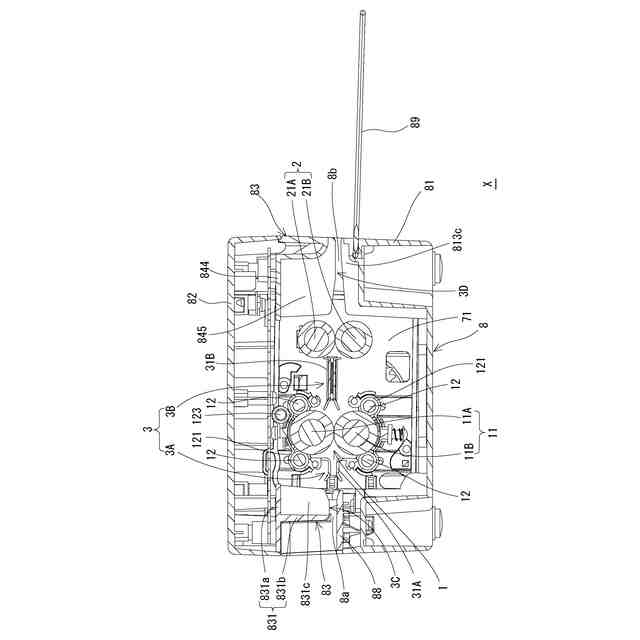

ラミネータの中央部における一対の加圧ローラと直交する断面の図である。
上方から見た図であり、（ａ）は上筐体を外した状態であり、（ｂ）は上筐体、基板及び板体を外した状態である。

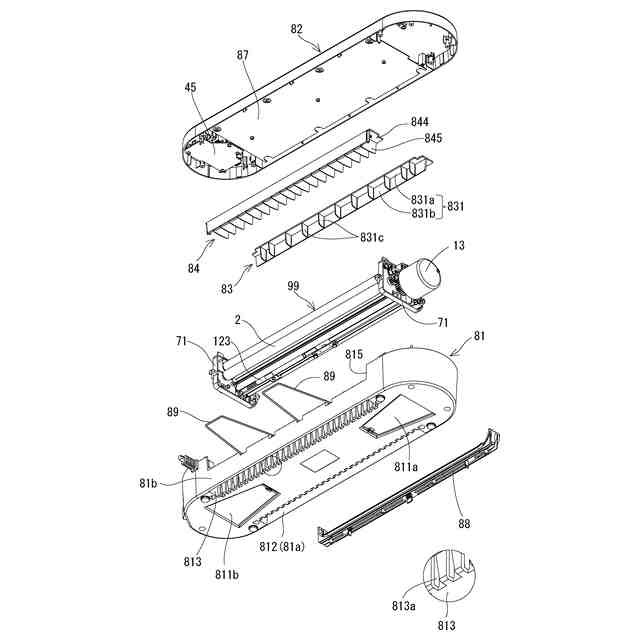

ラミネータの分解状態を挿入口側の上方から見た斜視図である。
ラミネータの分解状態を排出口側の下方から見た斜視図である。
ラミネータユニット等を取り除いたラミネータの横断面を挿入口側から見た斜視図であり、（ａ）は下方から見た図であり、（ｂ）は上方から見た図である。

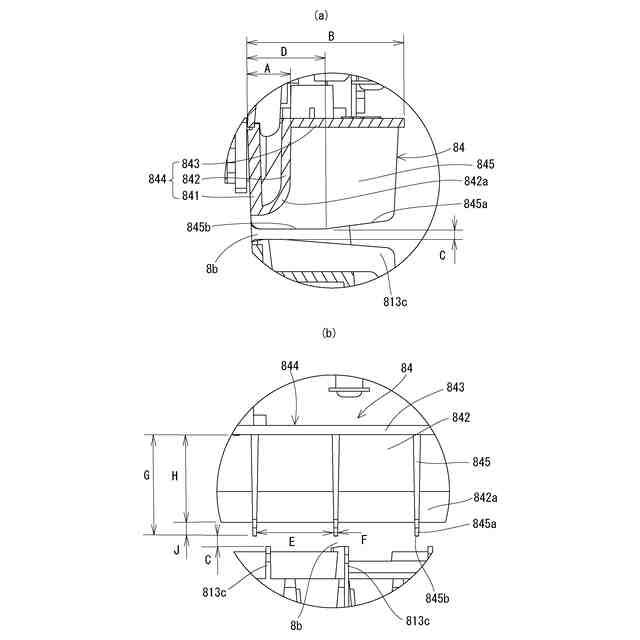

排出口周辺の拡大図であり、（ａ）は左右方向と直交する断面を示し、（ｂ）は前側から見た図である。

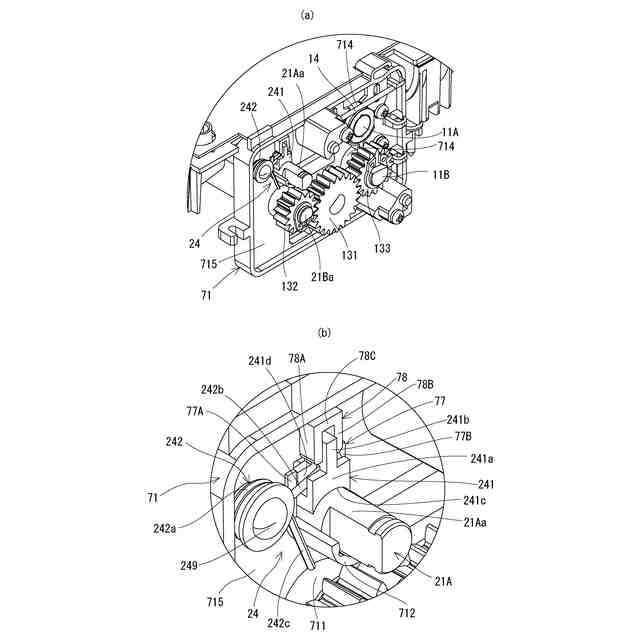

（ａ）は支持プレートを排出口側の上方から見た斜視図であり、（ｂ）は（ａ）の付勢手段周辺の拡大図である。
（ａ）は上ローラの端部を左右方向から見た拡大図であり、（ｂ）は当接体周辺の拡大図であり、両図とも付勢手段は省略している。
付勢手段が当接体に当接する部分の断面拡大図である。
【発明を実施するための形態】
【０００８】
＜実施形態＞
１．全体構成
図１及び図２を用いて概略を説明する。
ラミネータＸは、対象物を厚み方向からラミネートフィルムで挟んだ対象シートを加熱圧着して、ラミネートシートとする。対象シートは挿入口８ａから使用者によって挿入され、排出口８ｂから排出される。排出されたシートがラミネートシートである。
ラミネータＸは、挿入された対象シートに対して加熱及び加圧する加熱加圧手段１と、加熱圧着された対象シートを排出口８ｂから排出するための排出手段２と、挿入口８ａから挿入された対象シートを排出口８ｂから排出するように案内する案内手段３と、使用者からの操作を受け付ける操作手段４１，４２と、受け付けた操作やその内容を表示する表示手段４３と、装置の駆動部を駆動させるための電源手段と、装置を制御する制御手段とを筐体８に備える。
ここで、ラミネータの基本機能を構成する加熱加圧手段１、排出手段２、案内手段３Ａ，３Ｂ等は一対の支持プレート７１により支持されてユニット化されている（図４及び図５参照）。このユニット化されたものをラミネータユニット９９とする。
電源手段及び制御手段を構成する回路は、基板に複数個の電子部品が実装されることで構成され、ここでは、図３の（ｂ）に示すように、第１基板５１１に１以上の電子部品５１２が実装された第１回路部５１と、第２基板５３１に１以上の電子部品５３２が実装された第２回路部５３とで、電源手段及び制御手段が構成されている。
ここで、対象シートが移動する経路を移動路とし、また移動する方向を移動方向又は前後方向とし、挿入口８ａがある側を上流側又は前側とし、対象シートの厚み方向を単に厚み方向又は上下方向とし、対象シートの幅方向、つまり移動方向と厚み方向とに直交する方向を単に幅方向又は左右方向とする。
以下、各部について説明する。
【０００９】
２．各部
（１）筐体
筐体８は、ＡＢＳ等の樹脂からなり、図１に示すように、左右方向に長い箱状をしている。筐体８は下筐体８１と上筐体８２とから主に構成される。
上筐体８２は下筐体８１よりも上下方向の寸法が小さく、下筐体８１は筐体本体を、上筐体８２は蓋体をそれぞれ構成する。
下筐体８１には、ラミネータユニット９９が左右方向に亘って収納され、その左右方向の両側に第１回路部５１と第２回路部５３とが収容されている。
下筐体８１は、排出口８ｂの下側に、排出されたラミネートシートを受けるためのトレイ（ここではワイヤトレイ）８９を脱可能に取り付けるための取付部８１１ａと、ワイヤトレイ８９を収容するための収容部８１１ｂとを有する。
【００１０】
下筐体８１は、図４に示すように、前壁８１ａに前欠け部８１４を有し、後壁８１ｂに後欠け部８１５を有している。前欠け部８１４及び後欠け部８１５は、上方から下方に向かって欠け、左右方向に延伸している。
前欠け部８１４には、挿入口側下ガイド体８８と挿入口側上ガイド体８３とが配される。挿入口側下ガイド体８８及び挿入口側上ガイド体８３は、挿入口８ａから挿入される対象シートを加熱加圧手段１（正確には、上流側案内手段３Ａである）へと案内する。なお、挿入口側下ガイド体８８は下筐体８１に固定され、挿入口側上ガイド体８３は上筐体８２に固定される。
後欠け部８１４には排出口側上ガイド体８４が配される。排出口側上ガイド体８４は、下筐体８１の排出口側下ガイド部８１３ｃとで、対象シートを排出口８ｂから排出するように案内する。なお、排出口側上ガイド体８４は上筐体８２に固定される。
（【００１１】以降は省略されています）
