公開番号2025068090
公報種別公開特許公報(A)
公開日2025-04-24
出願番号2025025948,2020006589
出願日2025-02-20,2020-01-20
発明の名称便器装置
出願人株式会社LIXIL
代理人個人,個人,個人
主分類E03D 9/08 20060101AFI20250417BHJP(上水;下水)
要約【課題】吸込み口が便器本体の陶器部分と上下方向に重なる位置に配置されても、空気の吸込み量が低下することを防止できる便器装置を提供する。
【解決手段】便器本体2の上に設けられた機能部4と、機能部4の下側から便器本体2の便鉢211の内部22の空気を吸い込む吸込み口64を有する脱臭装置6と、を備え、吸込み口64は、一部が便器本体2の上面2eに上下方向に重なって配置され、吸込み口64と便器本体2の上面2eとの間には、空間71がある。
【選択図】図8

特許請求の範囲【請求項１】
便器本体の上に設けられた機能部と、
前記機能部の下側から前記便器本体の便鉢の内部の空気を吸い込む吸込み口を有する脱臭装置と、を備え、
前記吸込み口は、一部が前記便器本体の上面に上下方向に重なって配置され、
前記吸込み口と前記便器本体の上面との間には、空間がある便器装置。
続きを表示（約 330 文字）【請求項２】
前記吸込み口には、異物の進入を防止する異物進入防止部が設けられ、
前記空間は、前記異物進入防止部と前記便器本体の上面との間にある請求項１に記載の便器装置。
【請求項３】
前記吸込み口の開口面積は、前記吸込み口の下流側に接続される脱臭空気流路の最小断面積よりも大きい請求項１または２に記載の便器装置。
【請求項４】
前記機能部は、前記便器本体の上に設置される底板部を有し、
前記吸込み口は、前記底板部の下面よりも上方に位置している請求項１から３のいずれか一項に記載の便器装置。
【請求項５】
前記吸込み口は、前記底板部の上面よりも上方に位置している請求項４に記載の便器装置。

発明の詳細な説明【技術分野】
【０００１】
本開示は、便器装置に関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
従来、脱臭装置や局部洗浄装置などの各種装置を有する機能部が便器本体の上に設置された便器装置が知られている。脱臭装置は、便器本体の便鉢内の空気を吸い込み、脱臭カートリッジを通過させて脱臭している（例えば、特許文献１参照）。脱臭装置の空気の吸込み口は、機能部の底部に形成され、便鉢の上方に位置し、便鉢の内部の空気を吸い込むように構成されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１８－８７４５２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
脱臭装置の吸込み口は、一部が便器本体の陶器部分の上に位置し、便器本体の陶器部分と上下方向に重なることがある。吸込み口が便器本体の陶器部分と上下方向に重なると、空気の吸込み量が減り、脱臭性能が低下する虞がある。
【０００５】
本開示は、吸込み口が便器本体の陶器部分と上下方向に重なる位置に配置されても、空気の吸込み量が低下することを防止できる便器装置を提供することを目的とする。
【課題を解決するための手段】
【０００６】
上記目的を達成するため、本開示に係る便器装置は、便器本体の上に設けられた機能部と、前記機能部の下側から前記便器本体の便鉢の内部の空気を吸い込む吸込み口を有する脱臭装置と、を備え、前記吸込み口は、一部が前記便器本体の上面に上下方向に重なって配置され、前記吸込み口と前記便器本体の上面との間には、空間がある。
【図面の簡単な説明】
【０００７】

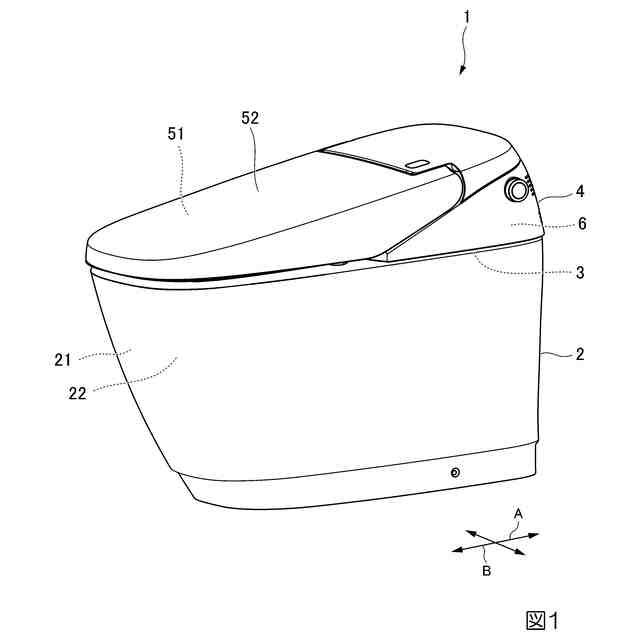

実施形態の便器装置の斜視図である。

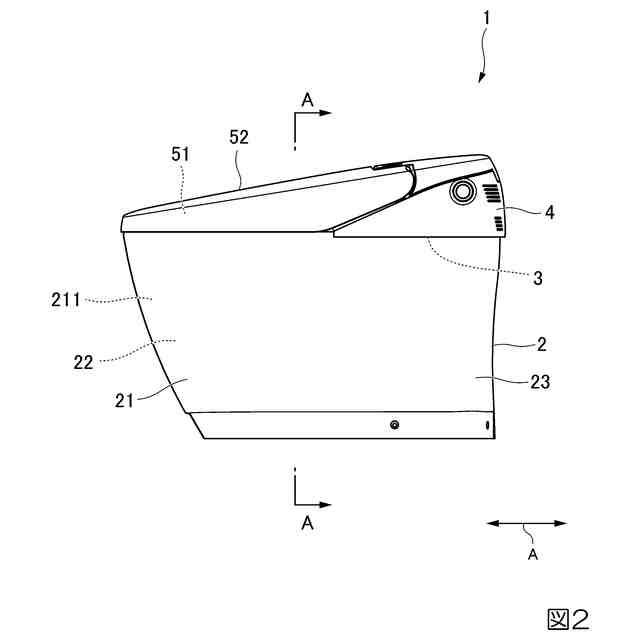

便器装置の側面図である。

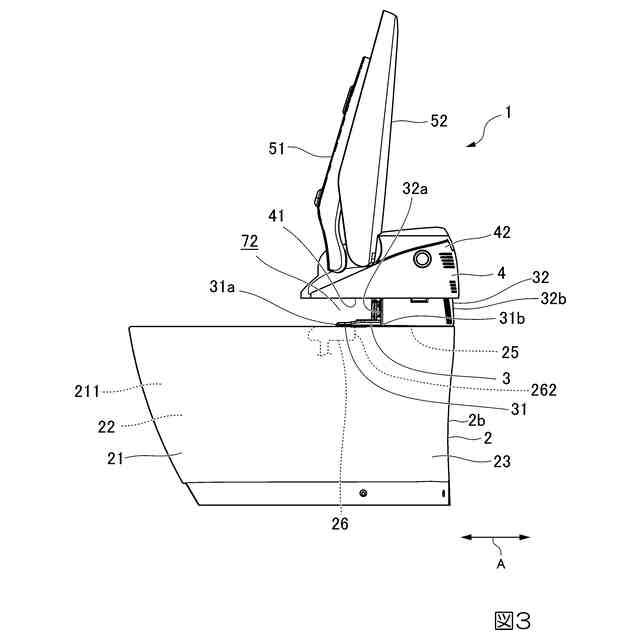

機能部が上昇した状態の便器装置の側面図である。

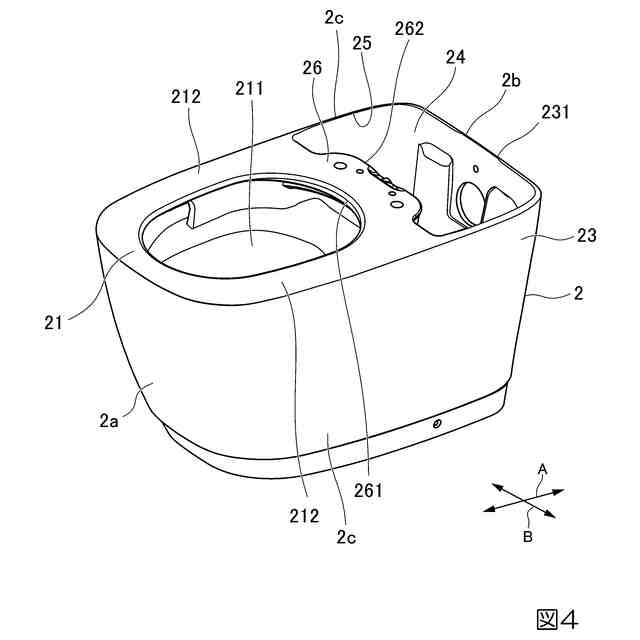

便器本体の斜視図である。

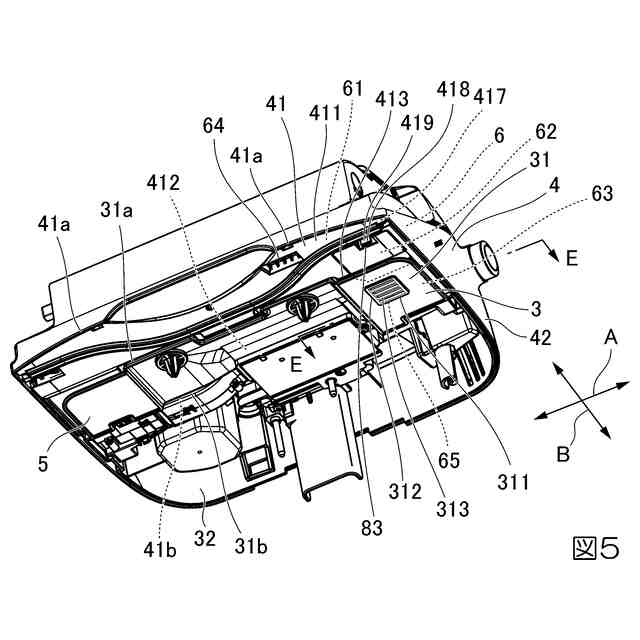

便器本体を省略し機能部および固定部を下方から見た図である。
便器本体および固定部を省略し機能部を下方から見た図である。

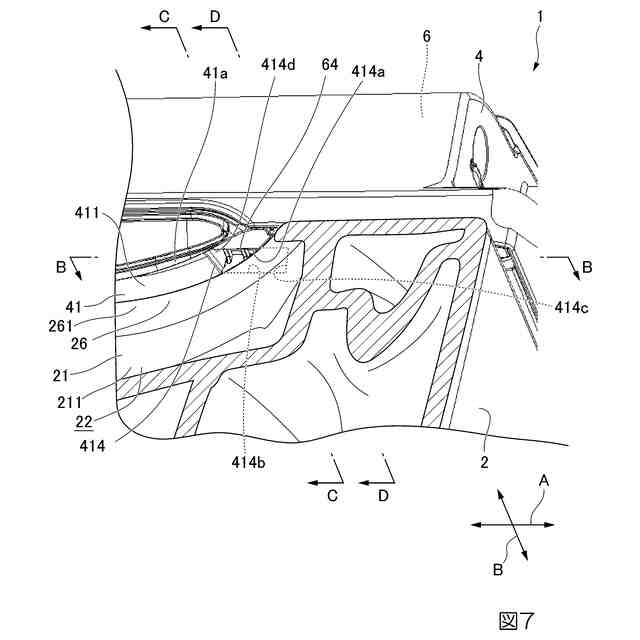

図２のＡ－Ａ線断面を示す斜視図である。

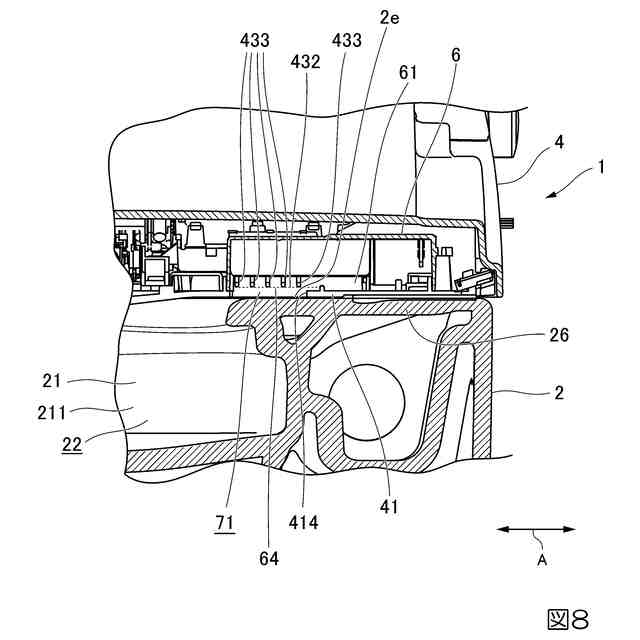

図７のＢ－Ｂ線断面図である。
図７のＣ－Ｃ線断面図である。

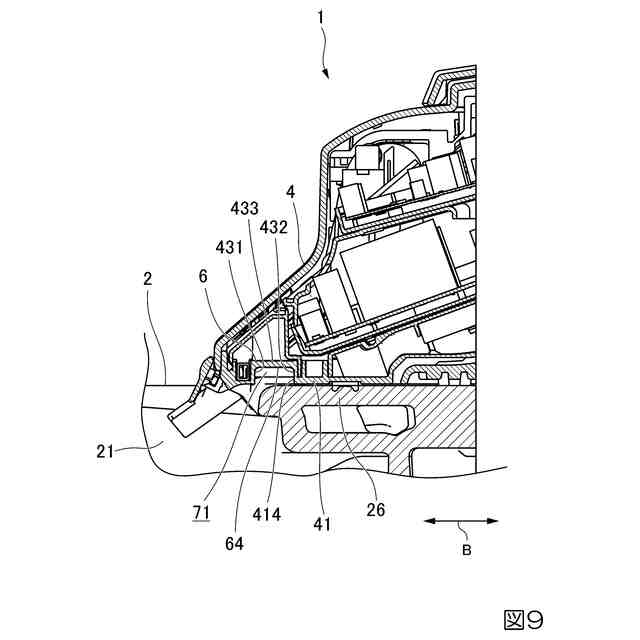

図７のＤ－Ｄ線断面図である。
図５のＥ－Ｅ線断面図である。
図１１のＦ－Ｆ線断面図である。
機能部が上昇し脱臭カートリッジ取付部が開姿勢となった断面図である。
脱臭カートリッジ取付部が開姿勢となった機能部の斜視図である。
脱臭カートリッジ取付部の斜視図である。
【発明を実施するための形態】
【０００８】
図１から図３に示すように、本実施形態による便器装置１は、便器本体２と、固定部３と、機能部４と、便座５１と、便蓋５２と、を有している。脱臭装置６は、機能部４に設けられ、便器本体２の便鉢２１１の内部２２の空気を脱臭するように構成されている。機能部４は、脱臭装置６の他に、局部洗浄を行う局部洗浄装置（不図示）、温風乾燥を行う温風乾燥装置（不図示）や、これらの装置に電力を供給する電力供給装置（不図示）などが適宜設けられている。
【０００９】
本実施形態の便器装置１は、便器本体２の上に固定部３が設置され、固定部３の上に機能部４が設置されている。機能部４は、固定部３に昇降可能に支持されている。図３に示すように、本実施形態の便器装置１は、清掃やメンテナンス時には、機能部４を上昇させて機能部４と便器本体２との間に空間７２を形成するように構成されている。通常時には、機能部４が下降して便器本体２と空間を形成せずに配置されている。固定部３には、機能部４を昇降させる昇降装置（不図示）が設けられている。
【００１０】
図４に示すように、便器本体２は、便鉢形成部２１と、機能部載置部２３と、を有している。便鉢形成部２１には、便鉢２１１が形成されている。機能部載置部２３には、上部に固定部３および機能部４が載置される。便器本体２は、床に設置されて給水配管および排水配管（不図示）が接続されている。便器本体２は、便器装置１を使用する使用者から見た手前側に便鉢形成部２１が配置され、奥側に機能部載置部２３が配置される。便鉢形成部２１と、機能部載置部２３を結ぶ水平方向を前後方向（図の矢印Ａの方向）とする。
機能部載置部２３に対する便鉢形成部２１が配置される側を前側とし、その反対側を後側とする。前後方向に直交する水平方向を幅方向（図の矢印Ｂの方向）とする。
（【００１１】以降は省略されています）
