公開番号2025066895
公報種別公開特許公報(A)
公開日2025-04-24
出願番号2023176431
出願日2023-10-12
発明の名称機能枡
出願人WOTA株式会社
代理人弁理士法人太陽国際特許事務所
主分類E03F 5/22 20060101AFI20250417BHJP(上水;下水)
要約【課題】枡本体の外部においてポンプ設置スペースを不要としつつ、ポンプを用いて枡本体から液体を所望する外部へ適宜排出できるようにする。
【解決手段】機能枡は、液体の流入口及び流出口を備えている枡本体と、枡本体の内部に配置されているポンプと、ポンプから吐出される液体が流れる送液管と、枡本体の内部の液位に応じてポンプの動作を切り替える切替装置と、を有する。
【選択図】図2
特許請求の範囲【請求項１】
液体の流入口及び流出口を備えている枡本体と、
前記枡本体の内部に配置されているポンプと、
前記ポンプから吐出される前記液体が流れる送液管と、
前記枡本体の内部の液位に応じて前記ポンプの動作を切り替える切替装置と、
を有する機能枡。
続きを表示（約 230 文字）【請求項２】
前記流出口は、前記ポンプの吸込口よりも上にある請求項１に記載の機能枡。
【請求項３】
前記切替装置は、前記ポンプの吸込口よりも前記液位が高い状態で前記ポンプを作動させる、請求項１に記載の機能枡。
【請求項４】
前記枡本体は、上部が開放された開放部を備えており、
前記開放部を閉じる蓋部材を有し、
前記送液管は前記枡本体を貫通して枡本体の内部から外部へ延出されている請求項１に記載の機能枡。

発明の詳細な説明【技術分野】
【０００１】
本開示は、機能枡に関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
特許文献１には、汚水桝に汚水を排出する配管にドラム状器具を設置し、ドラム状器具の小管の外側先端に取り付けられた導管から、ポンプによって汚水を介部に排出することができる構造が記載されている。
【先行技術文献】
【特許文献】
【０００３】
特開２００１－１１９３４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１に記載の技術では、汚水桝から液体を排出するためのポンプが、汚水桝の枡本体の外部に設けられている。実際は、枡本体の外部にポンプを設置するためのスペースがない場合もあるため、ポンプを用いて枡本体から液体を排出できるようにするためには、改善の余地がある。
【０００５】
本開示の目的は、枡本体の外部においてポンプ設置スペースを不要としつつ、ポンプを用いて枡本体から液体を所望する外部へ適宜排出できるようにすることである。
【課題を解決するための手段】
【０００６】
本開示の機能枡は、液体の流入口及び流出口を備えている枡本体と、前記枡本体の内部に配置されているポンプと、前記ポンプから吐出される前記液体が流れる送液管と、前記枡本体の内部の液位に応じて前記ポンプの動作を切り替える切替装置と、を有する。
【発明の効果】
【０００７】
本開示の技術では、枡本体の外部においてポンプ設置スペースを不要としつつ、ポンプを用いて枡本体から液体を所望する外部へ適宜排出できる。
【図面の簡単な説明】
【０００８】

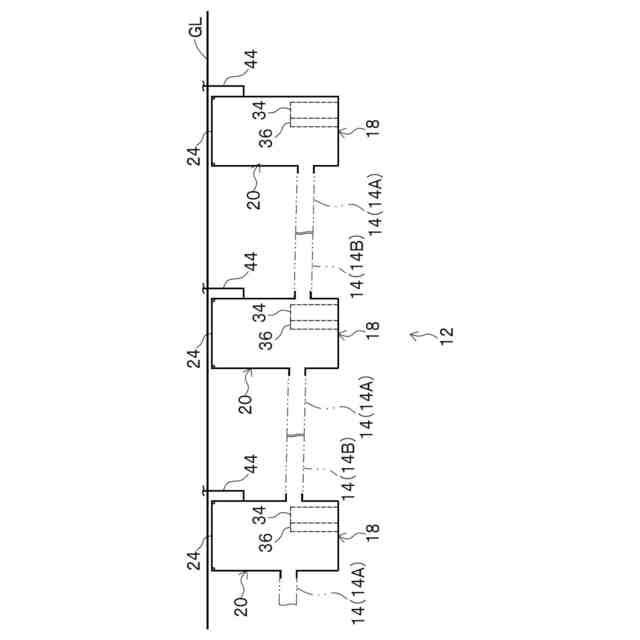

図１は第一実施形態の機能枡を備えた排水システムの概略図である。

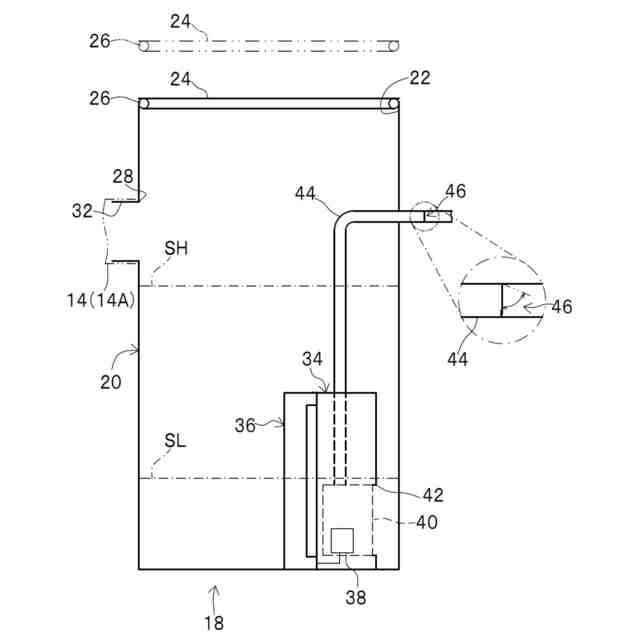

図２は第一実施形態の機能枡の内部構造を示す正面図である。

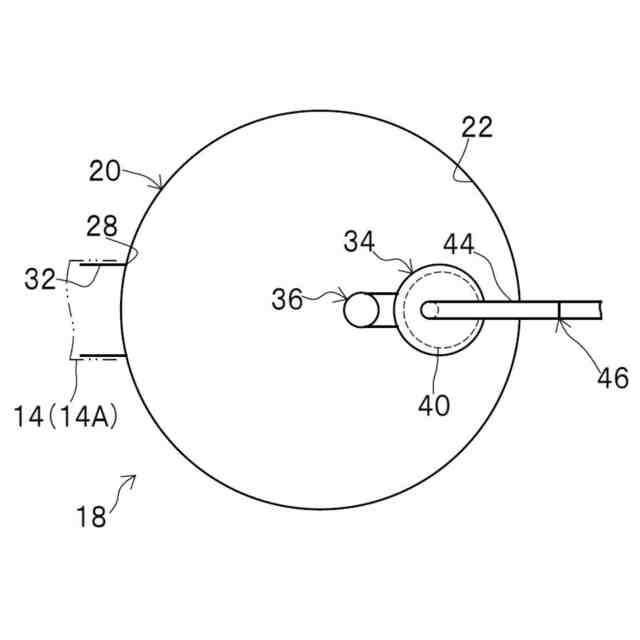

図３は第一実施形態の機能枡の内部構造を示す平面図である。
【発明を実施するための形態】
【０００９】
以下、図面を参照して第一実施形態について説明する。
【００１０】
図１には、本開示の技術に係る機能枡１８を用いた排水システム１２が示されている。排水システム１２は、地面ＧＬよりも下の地中に備えられた複数の機能枡１８を有している。機能枡１８の間は、所定の勾配を有する排水管１４で接続されている。排水は、この排水管１４を重力によって流れ、機能枡１８に一時的に貯留される。最下流の機能枡１８のさらに下流には、排水システム１２のシステム外の要素として、たとえば図示しない集合枡が備えられていても良い。排水としては、住居にて使用された後の排水の他、雨どいから集水された雨水等も挙げることができる。備えられる機能桝１８は単一であっても複数あっても良く、桝が複数ある場合は、最下流の桝が機能桝１８として循環型水浄化システムへ接続されてもよい。
（【００１１】以降は省略されています）
