公開番号2025068050
公報種別公開特許公報(A)
公開日2025-04-24
出願番号2025024856,2021106647
出願日2025-02-19,2021-06-28
発明の名称発光具
出願人株式会社ルミカ
代理人個人,個人,個人
主分類F21L 4/00 20060101AFI20250417BHJP(照明)
要約【課題】光透過体を構成する部品点数を減らして光透過体の構成を簡素化することができるとともに、フィルム状部材の交換が容易である発光具を提供する。
【解決手段】第1の係合部11が設けられている第1の光透過体構成体7と、第2の係合部13が設けられており、第1の光透過体構成体11に対して着脱自在であり、第2の係合部13を第1の係合部11に係合させて第1の光透過体構成体7に設置されることで、被係止部19を備えた筒状部位15と、筒状部位15の一方の端から突き出ている光透過体本体部17とを形成する第2の光透過体構成体9と、発光部27と係止部29とを備え、被係止部19が係止部29に係止されるようにして筒状部位15が設置されたときに、発光部27が光透過体本体部17に向けて光を発する把持部5とを有する。
【選択図】図1
特許請求の範囲【請求項１】

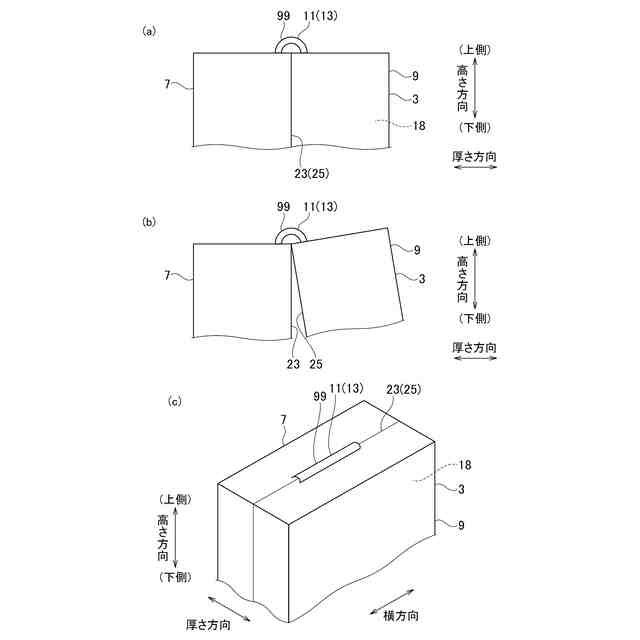

第１の接触部が設けられている第１の光透過体構成体と、第２の接触部が設けられている第２の光透過体構成体と、前記第１の光透過体構成体と前記第２の光透過体構成体との間に設けられているヒンジ部とを備え、前記第１の接触部を前記第２の接触部に接触させて前記第１の光透過体構成体が前記第２の光透過体構成体に設置されたときに、被係止部を備えた筒状部位とこの筒状部位の一方の端から突き出ており前記筒状部位の内部を通じて外側の空間につながっている光透過体本体部とが形成される光透過体と、
発光部と係止部とを備え、前記被係止部が前記係止部に係止されるようにして前記筒状部位が設置されたときに、前記発光部が前記光透過体本体部に向けて光を発する把持部と、
を有する発光具。
続きを表示（約 840 文字）【請求項２】
前記光透過体本体部の内面に沿う形状に形成されており、前記光透過体本体部の内面に沿うようにして前記光透過体本体部の内部に設置されるフィルム状部材を有する請求項１に記載の発光具。
【請求項３】
前記被係止部が前記係止部に係止される前の状態で前記第１の光透過体構成体が前記第２の光透過体構成体に設置されている状態を維持するために、前記筒状部位に設置される光透過体支持体を有する請求項１または請求項２に記載の発光具。
【請求項４】
前記第１の光透過体構成体が、半円筒状の第１の筒状部位形成部とこの第１の筒状部位形成部の筒の延伸方向の一方の端から突き出している椀状もしくは皿状の第１の光透過体本体部形成部を備えて形成されていることで、前記第１の光透過体構成体には、第１の凹面が形成されており、
前記第２の光透過体構成体が、半円筒状の第２の筒状部位形成部とこの第２の筒状部位形成部の一方の端からから突き出している椀状もしくは皿状の第２の光透過体本体部形成部を備えて形成されていることで、前記第２の光透過体構成体には、第２の凹面が形成されており、
前記第２の光透過体構成体が前記第１の光透過体構成体に設置されている状態では、前記第１の光透過体構成体の第１の光透過体本体部形成部の縁部が、前記第２の光透過体構成体の第２の光透過体本体部形成部の縁部に接しており、
また、前記第２の光透過体構成体が前記第１の光透過体構成体に設置されている状態では、前記第１の光透過体構成体の半円筒状の第１の筒状部位形成部の直線状の縁部が、前記第２の光透過体構成体の半円筒状の第２の筒状部位形成部の直線状の縁部に接している請求項１から請求項３のいずれか１項に記載の発光具。
【請求項５】
前記光透過体では、前記ヒンジ部が、前記光透過体本体部の外面から非突出の状態になっている請求項１から請求項４のいずれか１項に記載の発光具。

発明の詳細な説明【技術分野】
【０００１】
本発明は、発光具に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
従来、図１３で示すような光透過体２０３と把持部２０５とを備えた発光具２０１が知られている。光透過体２０３は２つの部材２０７、２０９をたとえば接着剤を用いてお互いに接合することで形成されている。光透過体２０３は、狭い開口部２１１と広い内部空間２１３とを備えたある種の容器のような形状になっている。
【０００３】
把持部２０５には、ＬＥＤで構成された発光部２１５が設けられている。発光部２１５が発した光が光透過体２０３の内部空間２１３に照射されるようにして、把持部２０５が光透過体２０３の開口部２１１のところに設置されている。
【０００４】
発光具２０１では、光透過体２０３の内部にフィルム状部材２１７が設置されている。そして、発光部２１５が発した光が、フィルム状部材２１７と光透過体２０３とを通って、光透過体２０３の外部に出てくるようになっている。
【０００５】
また、発光具２０１では、光透過体２０３の開口部２１１に対して光透過体２０３の内部空間２１３が広くなっている。フィルム状部材２１７の交換をするときには、狭い開口部２１１にフィルム状部材２１７を通す必要がある。したがって、発光具２０１での、一旦設置されたフィルム状部材２１７の交換は困難を極める。
【０００６】
そこで、図１４で示すような発光具３０１が提案されている（特許文献１参照）。発光具３０１は、光透過体３０３と把持部３０５とフィルム状部材３０７とを備えて構成されている。発光具３０１では、光透過体３０３が、２つの部材３０９、３１１を備えて構成されている。２つの部材３０９、３１１同士は着脱自在になっている。これにより、フィルム状部材３０７の交換がしやすくなっている。
【０００７】
把持部３０５には、発光部３１３が設けられている。光透過体３０３内にフィルム状部材３０７を設置し、光透過体３０３の開口部３１５のところに把持部３０５を設置し、発光部３１３が光を発する。これにより、発光部３１３が発した光がフィルム状部材３０７と光透過体３０３とを通り、光透過体３０３の外部に出てくるようになっている。
【先行技術文献】
【特許文献】
【０００８】
特許第６８３９４２８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００９】
ところで、発光具３０１では、部材３０９にオスネジ形成部３１７が突出して設けられており、部材３１１にもオスネジ形成部３１９が突出して設けられている。そして、部材３０９に部材３１１を設置したことで形成されるオスネジ部３２１にナット部材３２３を螺合させることで、部材３０９、部材３１１の先端部（把持部３０５とは反対側の端部）での、部材３０９、部材３１１同士の係止状態を確保している。
【００１０】
なお、部材３０９、部材３１１の基端部（把持部３０５側の端部）での、部材３０９、部材３１１同士の係止状態は、リング状部材と把持部３０５とによって確保している。
（【００１１】以降は省略されています）
