公開番号2025066613
公報種別公開特許公報(A)
公開日2025-04-23
出願番号2023176347
出願日2023-10-11
発明の名称照明器具
出願人コイズミ照明株式会社
代理人弁理士法人矢野内外国特許事務所
主分類F21S 8/04 20060101AFI20250416BHJP(照明)
要約【課題】照明器具において、中央部まで明るく均一な発光面を備えるものを簡易な構造で実現する。

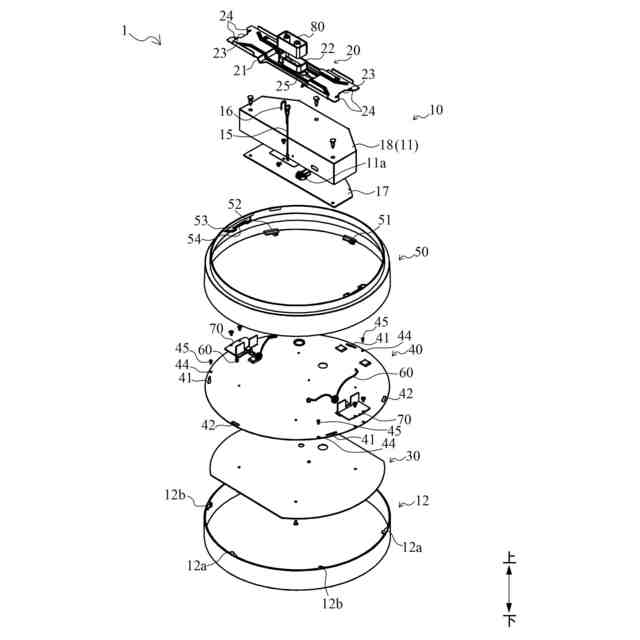

【解決手段】灯具本体10と、天井面に配置される給電コンセント80に固定される取付金具20と、を有し、天井面の給電コンセント80に固定された取付金具20に灯具本体10を取り付けることで天井面に取り付けられる照明器具1であり、灯具本体10は、複数のLEDチップ31が設けられるLEDモジュール基板30と、一方側の面にLEDモジュール基板30が設けられるモジュール取付板40と、モジュール取付板40の他方側の面に設けられ、灯具本体10を取付金具20に取り付け可能とする取付バネ60と、を有し、灯具本体10を取付金具20に取り付けた状態で、複数のLEDチップ31の一部は給電コンセント80と底面視で重なる位置に配置され、モジュール取付板40は底面視で給電コンセント80を覆うように配置されるものとする。

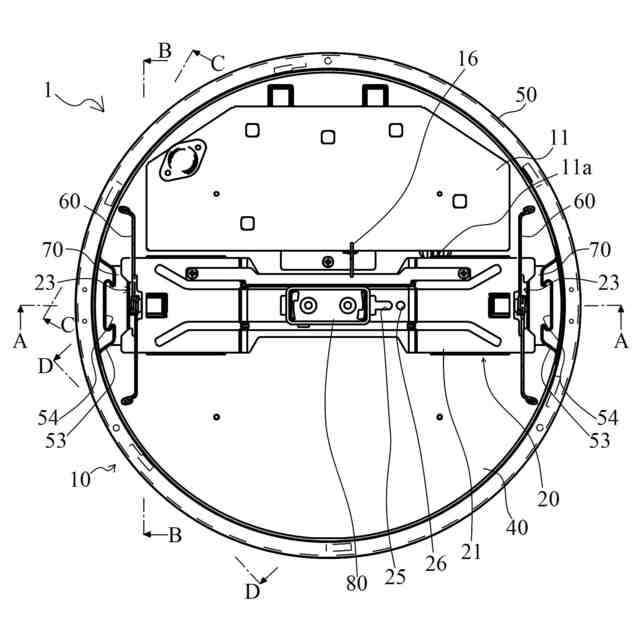

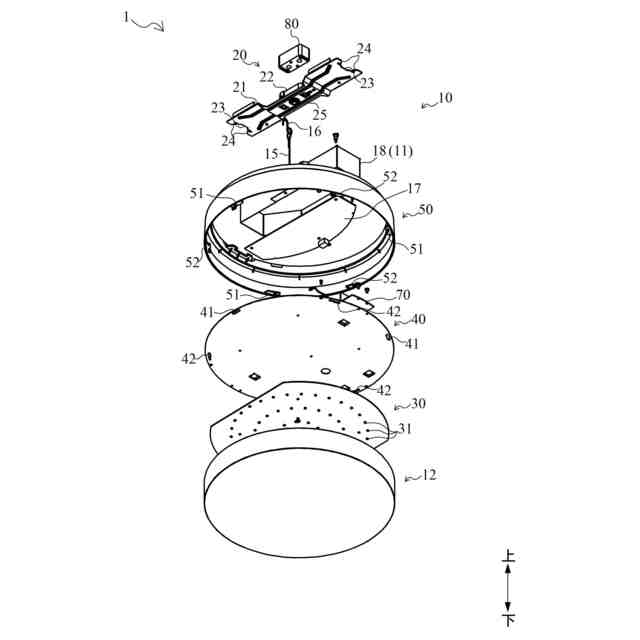

【選択図】図2
特許請求の範囲【請求項１】
灯具本体と、天井面に配置される給電コンセントに固定される取付金具と、を有し、前記天井面の給電コンセントに固定された前記取付金具に前記灯具本体を取り付けることで前記天井面に取り付けられる照明器具であり、
前記灯具本体は、
光源である複数のＬＥＤチップが設けられるＬＥＤモジュール基板と、
板状の部材であり一方側の面に前記ＬＥＤモジュール基板が設けられるモジュール取付板と、
前記モジュール取付板の他方側の面に設けられ、前記灯具本体を前記取付金具に取り付け可能とする取付バネと、を有し、

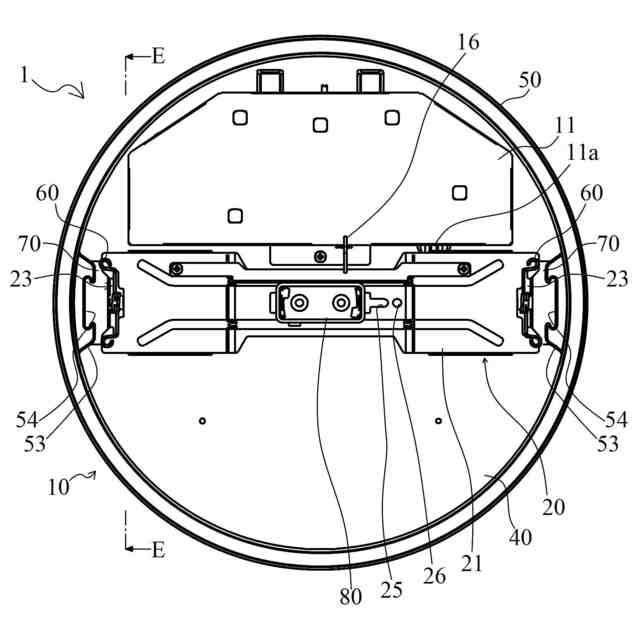

前記灯具本体を前記取付金具に取り付けた状態で、前記複数の前記ＬＥＤチップの一部は前記給電コンセントと底面視で重なる位置に配置され、前記モジュール取付板は底面視で前記給電コンセントを覆うように配置される、照明器具。
続きを表示（約 560 文字）【請求項２】
前記ＬＥＤチップに給電する電源部を有し、前記電源部は前記モジュール取付板の他方側の面に配置される、
請求項１に記載の照明器具。
【請求項３】
前記取付バネは、前記モジュール取付板の周縁よりも内側に配置される一対の取付バネからなり、
前記取付金具は、前記一対の取付バネとそれぞれ係合する一対の係合部を有する、
請求項２に記載の照明器具。
【請求項４】
前記取付金具は前記天井面に配置される給電コンセントに固定するための設置部品を有し、
前記設置部品は、前記一対の前記係合部間に配置され、前記係合部と側面視で重なる位置に配置される、
請求項３に記載の照明器具。
【請求項５】

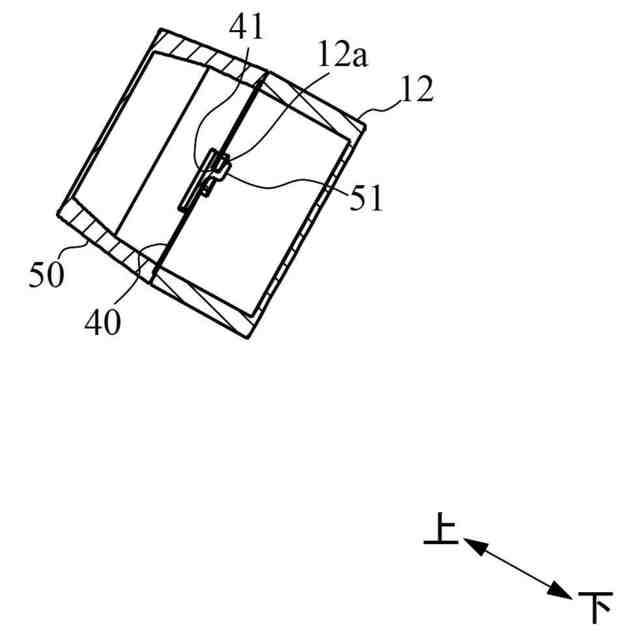

前記灯具本体は、前記電源部及び前記取付バネの側方側を覆う本体枠を有し、
前記灯具本体を前記取付金具に取り付けることで前記照明器具を前記天井面に取り付けたとき、前記本体枠の上端が前記天井面に当接する、
請求項４に記載の照明器具。
【請求項６】

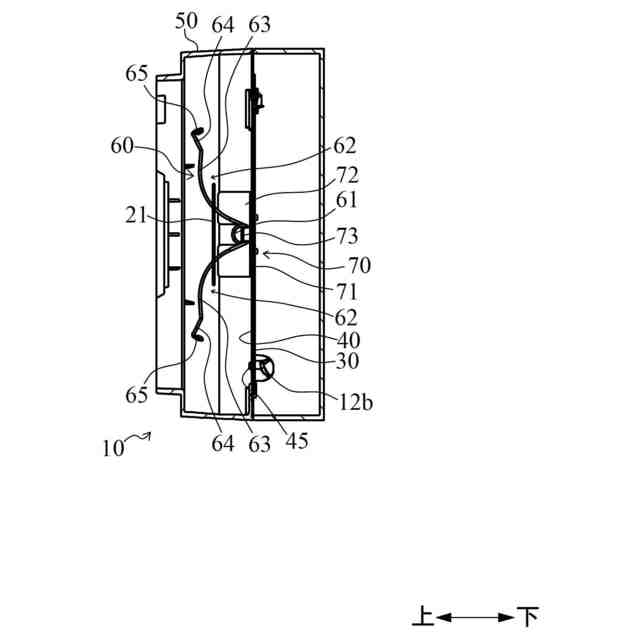

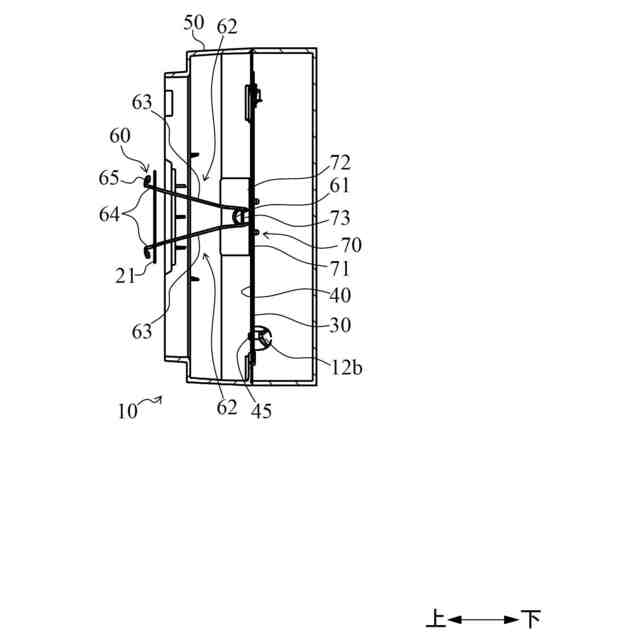

前記係合部及び前記取付バネは、前記灯具本体を前記取付金具に取り付ける際に前記灯具本体を仮止め状態とするための仮止め機構を有する、
請求項５に記載の照明器具。

発明の詳細な説明【技術分野】
【０００１】
本発明は、照明器具の技術に関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
従来、照明器具として、光源である複数のＬＥＤチップが設けられるＬＥＤモジュール基板を有する灯具本体と、天井面に配置される給電コンセント（例えば、引掛けシーリングボディ）に固定される引掛けシーリングキャップと、を有し、天井面の給電コンセントに固定された引掛けシーリングキャップに灯具本体を取り付けることで天井面に取り付けられるものが種々知られている。
また、照明器具には、引掛けシーリングキャップ等の設置部品の周りにＬＥＤチップを円環状に配置して薄型円盤状に構成したものがある。このような構成の照明器具では、中央部がそれ以外の領域と比べて暗くなってしまうおそれがある（特許文献１参照）。
【０００３】
このような中央部がそれ以外の領域と比べて暗くなってしまうという問題を解決するために、第１方向における一方側である照射側を向く第１ＬＥＤ基板と、第１ＬＥＤ基板に搭載された複数の第１ＬＥＤチップと、第１方向視において第１ＬＥＤ基板に囲まれた第２ＬＥＤ基板と、第２ＬＥＤ基板に搭載された複数の第２ＬＥＤチップと、複数の第１ＬＥＤチップおよび第２ＬＥＤチップに対して照射側に位置し、複数の第１ＬＥＤチップおよび第２ＬＥＤチップからの光を拡散させつつ透過させる外部カバーと、第２ＬＥＤ基板に、上記照射側を向く閉状態と、閉状態において上記第１方向における上記照射側とは反対の設置側に位置する空間を露出させる開状態と、をとらせる蝶番を備え、より均一に光を照射することが可能なＬＥＤ照明器具が公知となっている（特許文献２参照）。
【先行技術文献】
【特許文献】
【０００４】
特開２０１２－１４６４３９号公報
特開２０１４－７２０３３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかしながら、ＬＥＤ照明器具では、中央部までより均一に光を照射することは実現するものの、ＬＥＤ照明器具が複雑な構造となってしまっていた。
【０００６】
本発明は以上の如き状況に鑑みてなされたものであり、照明器具において中央部まで明るく均一な発光面を備えるものを簡易な構造で実現することを課題とする。
【課題を解決するための手段】
【０００７】
本発明の解決しようとする課題は以上の如くであり、次にこの課題を解決するための手段を説明する。
【０００８】
即ち、本願に開示する照明器具は、
灯具本体と、天井面に配置される給電コンセントに固定される取付金具と、を有し、前記天井面の給電コンセントに固定された前記取付金具に前記灯具本体を取り付けることで前記天井面に取り付けられる照明器具であり、
前記灯具本体は、
光源である複数のＬＥＤチップが設けられるＬＥＤモジュール基板と、
板状の部材であり一方側の面に前記ＬＥＤモジュール基板が設けられるモジュール取付板と、
前記モジュール取付板の他方側の面に設けられ、前記灯具本体を前記取付金具に取り付け可能とする取付バネと、を有し、
前記灯具本体を前記取付金具に取り付けた状態で、前記複数の前記ＬＥＤチップの一部は前記給電コンセントと底面視で重なる位置に配置され、前記モジュール取付板は底面視で前記給電コンセントを覆うように配置されるものである。
【０００９】
本願に開示する照明器具は、上記構成を基本として、以下のような態様をとることができる。
本願に開示する照明器具においては、
前記ＬＥＤチップに給電する電源部を有し、前記電源部は前記モジュール取付板の他方側の面に配置されることが好ましい。
【００１０】
本願に開示する照明器具においては、
前記取付バネは、前記モジュール取付板の周縁よりも内側に配置される一対の取付バネからなり、
前記取付金具は、前記一対の取付バネとそれぞれ係合する一対の係合部を有することが好ましい。
（【００１１】以降は省略されています）
