公開番号2025066354
公報種別公開特許公報(A)
公開日2025-04-23
出願番号2023175891
出願日2023-10-11
発明の名称軟磁性粉末、圧粉磁心、磁性素子および電子機器
出願人セイコーエプソン株式会社
代理人個人,個人,個人
主分類B22F 1/00 20220101AFI20250416BHJP(鋳造;粉末冶金)
要約【課題】粒径が小さくても充填性に優れ、低鉄損で磁気特性が良好な圧粉磁心を製造し得る軟磁性粉末、かかる軟磁性粉末を含み、低鉄損で磁気特性が良好な圧粉磁心および磁性素子、ならびに、前記磁性素子を備える電子機器を提供すること。
【解決手段】主成分としてのFeと、含有率が2.5質量%以上7.5質量%以下のSiと、含有率が1.0質量%以上10.0質量%以下のCrと、含有率が0.05質量%以上1.10質量%以下のSnと、不純物と、で構成され、平均粒径が2.0μm以上10.0μm以下であり、粒子の平均円形度が0.80以上0.95以下であることを特徴とする軟磁性粉末。
【選択図】なし
特許請求の範囲【請求項１】
主成分としてのＦｅと、
含有率が２．５質量％以上７．５質量％以下のＳｉと、
含有率が１．０質量％以上１０．０質量％以下のＣｒと、
含有率が０．０５質量％以上１．１０質量％以下のＳｎと、
不純物と、
で構成され、
平均粒径が２．０μｍ以上１０．０μｍ以下であり、
粒子の平均円形度が０．８０以上０．９５以下であることを特徴とする軟磁性粉末。
続きを表示（約 720 文字）【請求項２】
酸素含有率が３００ｐｐｍ以上３０００ｐｐｍ以下である請求項１に記載の軟磁性粉末。
【請求項３】
タップ密度が３．８０ｇ／ｃｍ
３
以上５．１０ｇ／ｃｍ
３
以下であり、
比表面積が０．１７０ｍ
２
／ｇ以上０．３２０ｍ
２
／ｇ以下である請求項１または２に記載の軟磁性粉末。
【請求項４】
保磁力が１２．０［Ｏｅ］以下（９５５［Ａ／ｍ］以下）である請求項１または２に記載の軟磁性粉末。
【請求項５】
圧力２９４ＭＰａで圧粉成形されてなる圧粉体の密度が、５．３０ｇ／ｃｍ
３
以上６．１０ｇ／ｃｍ
３
以下である請求項１または２に記載の軟磁性粉末。
【請求項６】
Ｃｒの含有量に対するＳｎの含有量の質量比をＳｎ／Ｃｒとするとき、前記Ｓｎ／Ｃｒが０．０２以上０．３０以下である請求項１または２に記載の軟磁性粉末。
【請求項７】
前記粒子中に複数の結晶粒を含み、
前記粒子の断面の単位面積における前記結晶粒の数は、０．１０［個／（μｍ）
２
］以上０．４５［個／（μｍ）
２
］以下である請求項１または２に記載の軟磁性粉末。
【請求項８】
請求項１または２に記載の軟磁性粉末を含むことを特徴とする圧粉磁心。
【請求項９】
請求項８に記載の圧粉磁心を備えることを特徴とする磁性素子。
【請求項１０】
請求項９に記載の磁性素子を備えることを特徴とする電子機器。

発明の詳細な説明【技術分野】
【０００１】
本発明は、軟磁性粉末、圧粉磁心、磁性素子および電子機器に関するものである。
続きを表示（約 1,100 文字）【背景技術】
【０００２】
特許文献１には、Ｆｅ－２％Ｓｉ－１％Ｃｒ－１％Ｓｎで表される組成を有し、平均粒径が５５μｍまたは２００μｍである軟磁性粉末が開示されている。また、この軟磁性粉末では、結晶粒径が最適化されている。これにより、所定励磁周波数で励磁されたときのコアロスが低い圧粉磁心を実現できる。
【先行技術文献】
【特許文献】
【０００３】
特開２００８－１２４２７０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１に記載の軟磁性粉末は、粒径が大きいため、圧粉磁心としたときに渦電流損失が高いという課題がある。また、圧粉時の充填性が低いため、圧粉磁心の磁気特性が低くなるという課題もある。
【０００５】
そこで、粒径が小さくても充填性に優れ、低鉄損で磁気特性が良好な圧粉磁心を製造し得る軟磁性粉末を実現することが課題となっている。
【課題を解決するための手段】
【０００６】
本発明の適用例に係る軟磁性粉末は、
主成分としてのＦｅと、
含有率が２．５質量％以上７．５質量％以下のＳｉと、
含有率が１．０質量％以上１０．０質量％以下のＣｒと、
含有率が０．０５質量％以上１．１０質量％以下のＳｎと、
不純物と、
で構成され、
平均粒径が２．０μｍ以上１０．０μｍ以下であり、
粒子の平均円形度が０．８０以上０．９５以下である。
【０００７】
本発明の適用例に係る圧粉磁心は、
本発明の適用例に係る軟磁性粉末を含む。
【０００８】
本発明の適用例に係る磁性素子は、
本発明の適用例に係る圧粉磁心を備える。
【０００９】
本発明の適用例に係る電子機器は、
本発明の適用例に係る磁性素子を備える。
【図面の簡単な説明】
【００１０】

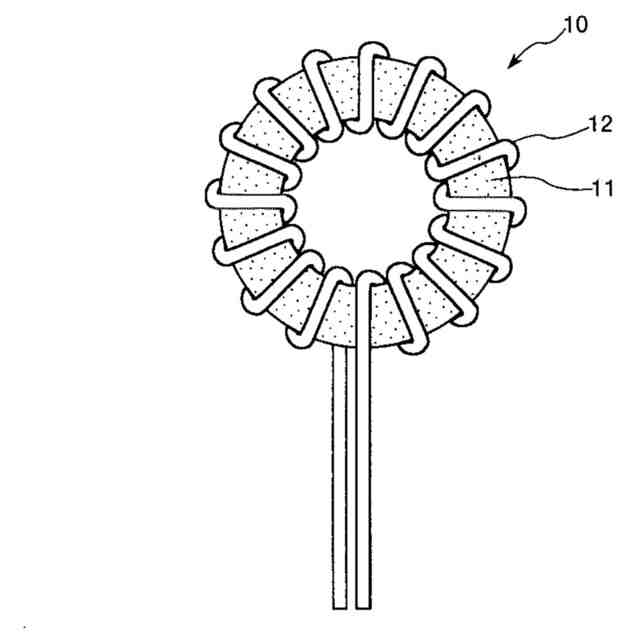

トロイダルタイプのコイル部品を模式的に示す平面図である。
閉磁路タイプのコイル部品を模式的に示す透過斜視図である。
実施形態に係る磁性素子を備える電子機器であるモバイル型のパーソナルコンピューターを示す斜視図である。
実施形態に係る磁性素子を備える電子機器であるスマートフォンを示す平面図である。
実施形態に係る磁性素子を備える電子機器であるディジタルスチルカメラを示す斜視図である。
【発明を実施するための形態】

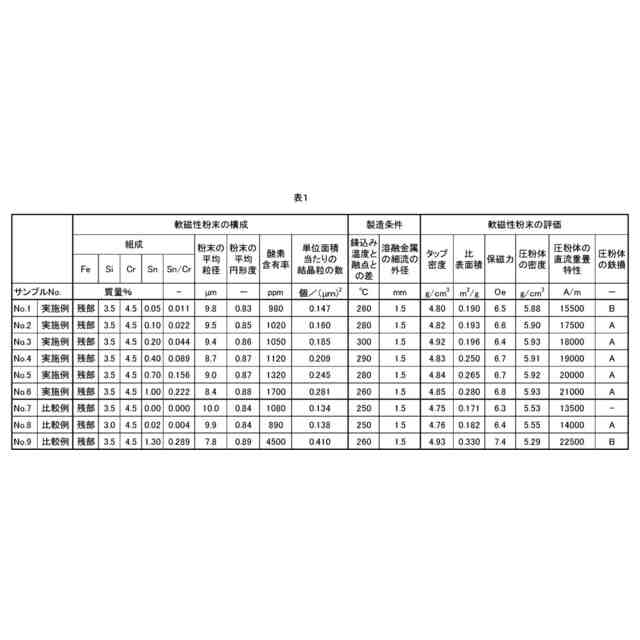

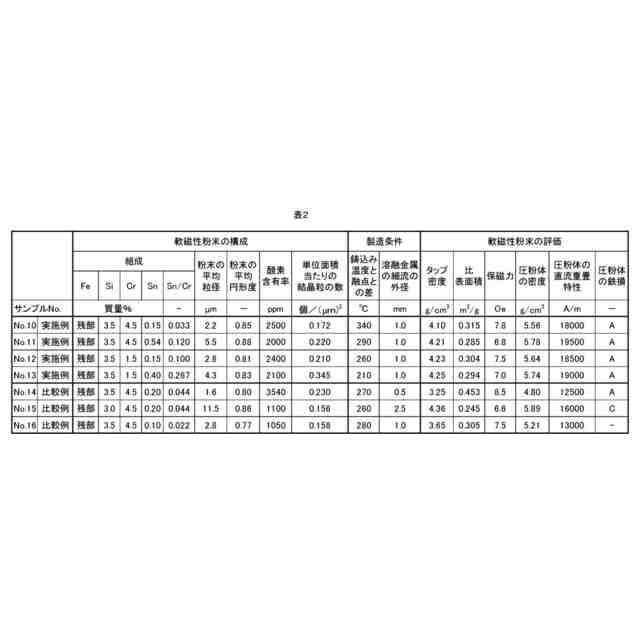

（【００１１】以降は省略されています）
