公開番号2025049743
公報種別公開特許公報(A)
公開日2025-04-04
出願番号2023158115
出願日2023-09-22
発明の名称成形装置
出願人日立Astemo株式会社
代理人弁理士法人桐朋
主分類B22D 17/22 20060101AFI20250327BHJP(鋳造;粉末冶金)
要約【課題】キャビティから中子を抜出するために駆動されるアクチュエータを小型化した成形装置を提供する。
【解決手段】第1方向D1に開閉可能であるとともに閉状態において成形製品の外側形状に対応する形状を有するキャビティ12Cを形成する金型12と、成形製品の内側形状に対応する形状を有し、キャビティ内に配置される中子16と、金型の開動作に起因して生ずる第2方向D2の力を中子に結合された結合部材26に伝達させることで中子を移動させる伝達機構22と、伝達機構による中子の移動後に駆動され、結合部材を介して中子をさらに移動させるアクチュエータ24と、を備える。
【選択図】図3
特許請求の範囲【請求項１】
第１方向に開閉可能であるとともに閉状態において成形製品の外側形状に対応する形状を有するキャビティを形成する金型と、
前記成形製品の内側形状に対応する形状を有し、前記キャビティ内に配置される中子と、
前記金型の開動作に起因して生ずる第２方向の力を前記中子に結合された結合部材に伝達させることで前記中子を移動させる伝達機構と、
前記伝達機構による前記中子の移動後に駆動され、前記結合部材を介して前記中子をさらに移動させるアクチュエータと、
を備える、成形装置。
続きを表示（約 1,400 文字）【請求項２】
請求項１に記載の成形装置であって、
前記伝達機構は、前記アクチュエータに連結されるとともに、前記金型の前記開動作に連動して前記アクチュエータとともに前記第２方向に沿って移動するスライドブロックを備え、
前記結合部材および前記アクチュエータが前記スライドブロックとともに前記第２方向に沿って移動することにより、前記金型の前記開動作に起因して生ずる前記第２方向の力が前記中子を移動させる、成形装置。
【請求項３】
請求項２に記載の成形装置であって、
前記伝達機構は、前記第１方向の成分と前記第２方向の成分とを含む第３方向に延在する傾斜ピンをさらに備え、
前記傾斜ピンは、前記スライドブロックに穿孔されている傾斜孔に挿通され、
前記金型の前記開動作が行われる場合、前記傾斜ピンは、前記傾斜孔の内表面に当接しつつ、前記金型とともに前記スライドブロックに対して前記第１方向に相対移動することで、前記スライドブロックに力を加え、
前記スライドブロックは、前記傾斜ピンから加えられる力の前記第２方向の成分に応じて移動される、成形装置。
【請求項４】
請求項２に記載の成形装置であって、
前記アクチュエータは、シリンダを含み、
前記シリンダは、前記スライドブロックに連結される基部と、前記結合部材に結合される先端部とを有するとともに、前記基部と前記先端部との間隔を前記第２方向に沿って伸縮させることが可能であり、
前記結合部材は、前記シリンダの前記先端部側に結合され、前記アクチュエータの移動または前記シリンダの伸縮動作に応じて前記第２方向に沿って移動する第１の結合部材と、
前記第１の結合部材に結合されるリンケージアームと、
前記リンケージアームと結合され、前記第１の結合部材の前記第２方向に沿った移動に応じて回動する回動部材と、
をさらに備え、
前記中子は、前記回動部材に取り付けられており、前記回動部材の回動に応じて移動する、成形装置。
【請求項５】
請求項２に記載の成形装置であって、
前記アクチュエータは、シリンダを含み、
前記シリンダは、前記スライドブロックに連結される基部と、前記結合部材に結合される先端部とを有するとともに、前記基部と前記先端部との間隔を前記第２方向に沿って伸縮させることが可能であり、
前記結合部材は、前記シリンダの前記先端部側に結合され、前記アクチュエータの移動または前記シリンダの伸縮動作に応じて前記第２方向に沿って移動するラックギアを備え、
前記中子は、前記ラックギアと噛合する複数の歯を有し、前記ラックギアの前記第２方向に沿った移動に応じて回動する回動部材に取り付けられており、前記回動部材の回動に応じて移動する、成形装置。
【請求項６】
請求項４または５に記載の成形装置であって、
前記結合部材は、前記シリンダの伸長に応じて前記スライドブロックと係合可能な係合部を含み、
前記スライドブロックが前記第２方向に移動することによって、前記係合部を介して、前記スライドブロックから前記結合部材に前記第２方向の力が伝達される、成形装置。

発明の詳細な説明【技術分野】
【０００１】
本開示は、成形装置に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
金型と、中子と、回動部材とを備える成形装置が、特許文献１には開示されている。その開示によれば、回動部材は中子を回転させる。これにより、金型のキャビティに中子が挿抜される。成形装置によって成形される成形製品には、キャビティ内に配置された中子の形状に応じた中空形状が付与される。
【先行技術文献】
【特許文献】
【０００３】
特許第５８６４７７８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
キャビティ内に配置されている中子を当該キャビティから抜出するためには、キャビティ内において中子に密着している成形製品から中子を引き剥がすことに足りる相当に大きな力が必要である。このような事情に起因して、キャビティから中子を抜出するために駆動されるアクチュエータを小型化することは困難である、という課題がある。
【０００５】
本発明は、上述した課題を解決することを目的とする。
【課題を解決するための手段】
【０００６】
本発明の一態様は、金型の開動作に起因して生ずる第２方向の力を中子に結合された結合部材に伝達させることで前記中子を移動させる伝達機構を備える、成形装置である。
【発明の効果】
【０００７】
本発明によれば、金型のキャビティから中子を抜出するために駆動されるアクチュエータを小型化することができる。
【図面の簡単な説明】
【０００８】

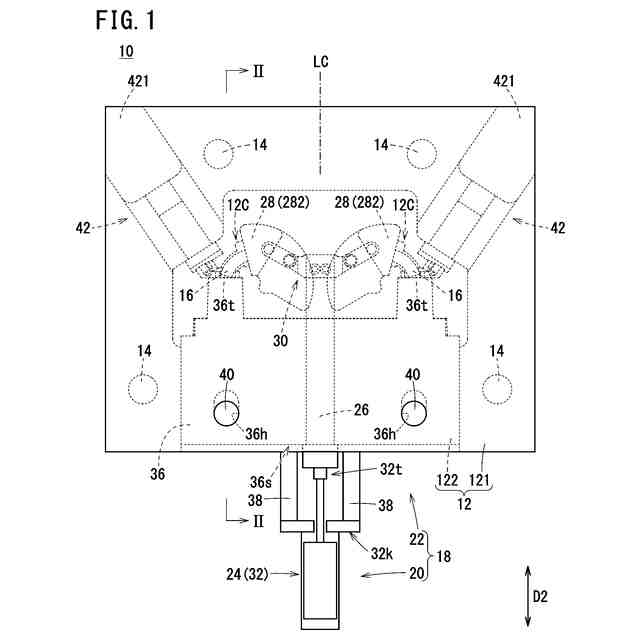

図１は、一実施形態に係る成形装置の平面図である。

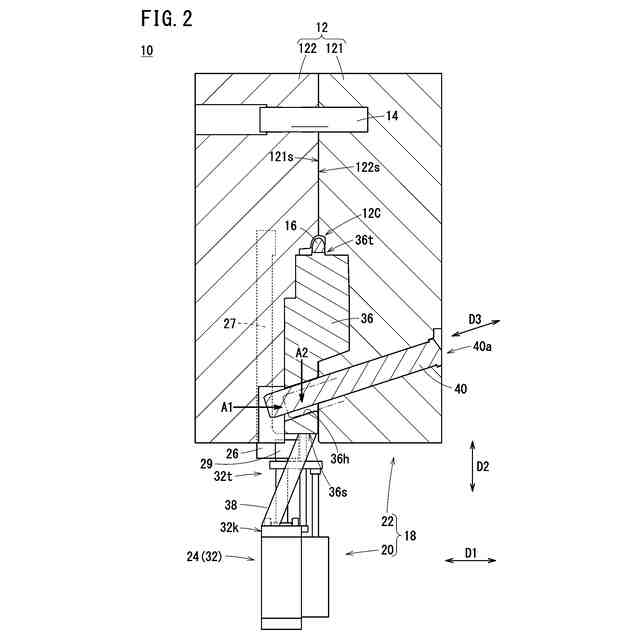

図２は、成形装置の一部を示す断面図である。

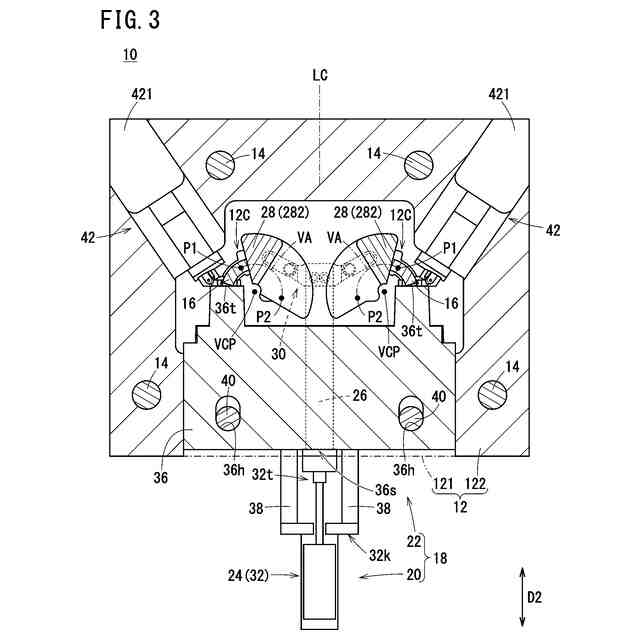

図３は、成形装置の一部を示す平面図である。

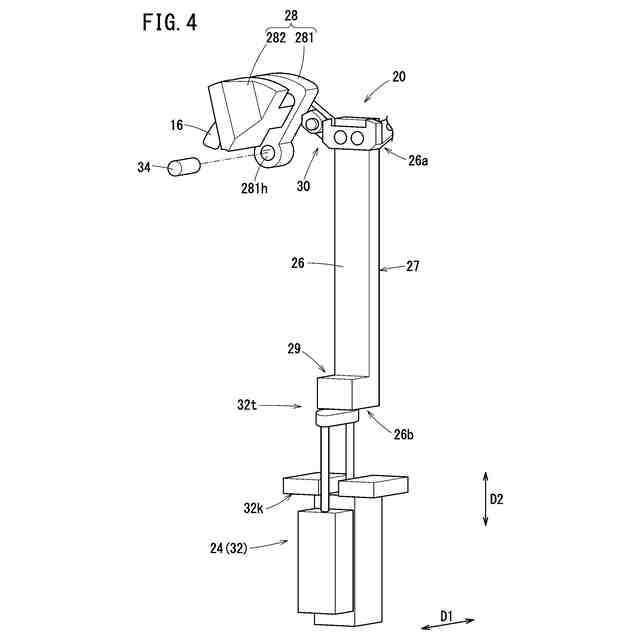

図４は、成形装置に備えられる中子駆動部と、中子駆動部に結合された中子とを示す斜視図である。

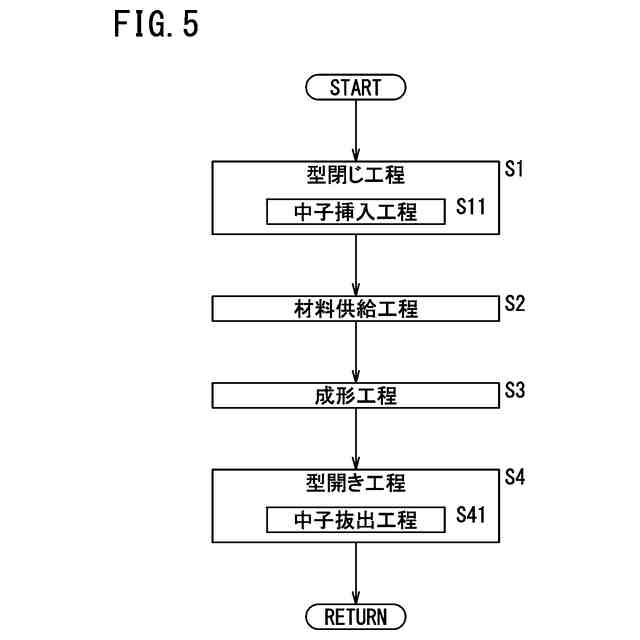

図５は、成形装置を用いた製品の成形方法を例示するフローチャートである。

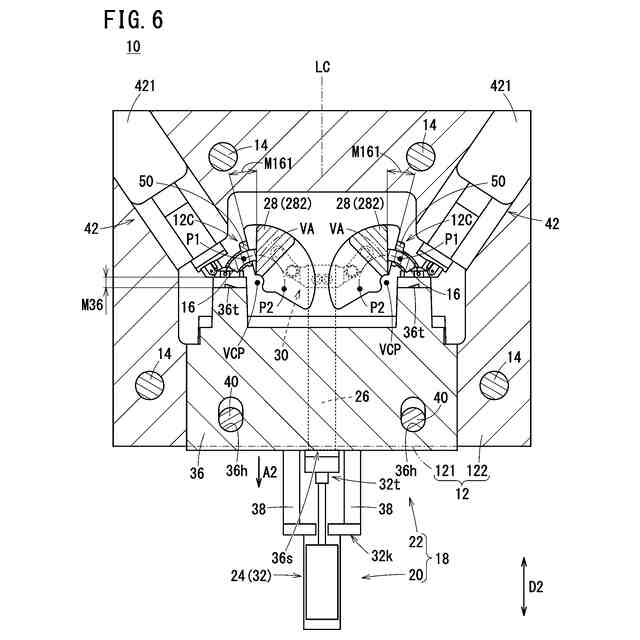

図６は、型開き工程の実行中における中子駆動装置と中子とを示す平面図である。

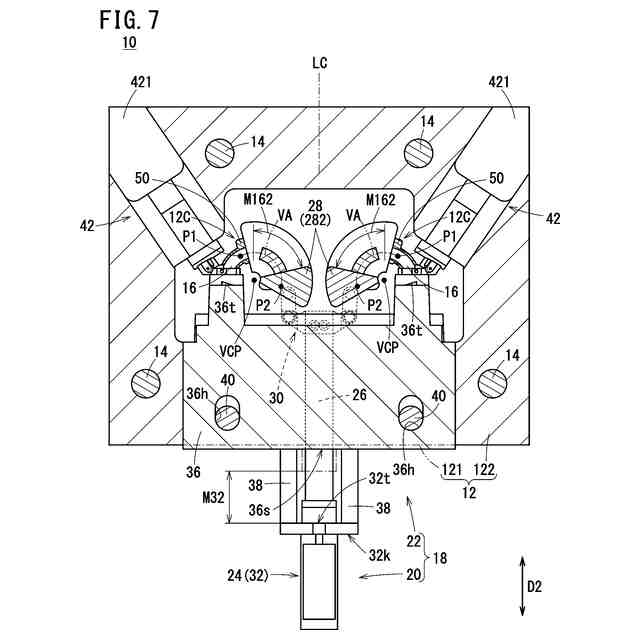

図７は、中子抜出工程の実行が完了した状態における中子駆動装置と中子とを示す平面図である。

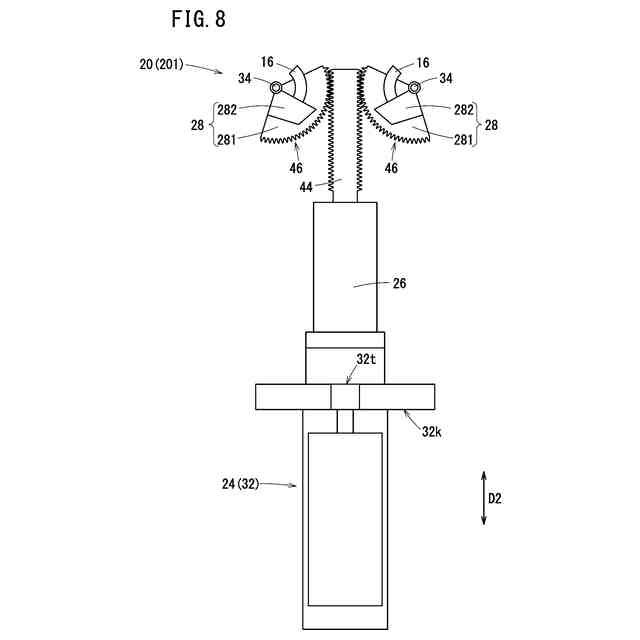

図８は、変形例１に係る中子駆動部の平面図である。
【発明を実施するための形態】
【０００９】
（一実施形態）
図１は、一実施形態に係る成形装置１０の平面図である。図２は、成形装置１０の一部を示す断面図である。図１のＩＩ－ＩＩ線断面の一部が、図２には示されている。
【００１０】
成形装置１０は、中空形状の成形製品５０（図６、図７も参照）を成形ないし鋳造する装置である。本実施形態では、自動二輪車用の内燃機関に備えられるインレットパイプが成形製品５０として成形される場合を説明する。インレットパイプの形状は、例えば湾曲した筒状である。なお、図１に示すように、成形装置１０は、成形装置１０の中心線ＬＣを対称軸として、概ね線対称の形状を有し得る。そこで、以下の説明においては、特に断らない限り、成形装置１０のうちの一方側に主に着目する。
（【００１１】以降は省略されています）
