公開番号2024177968
公報種別公開特許公報(A)
公開日2024-12-24
出願番号2023096414
出願日2023-06-12
発明の名称ダイカストマシン
出願人東洋機械金属株式会社
代理人個人
主分類B22D 17/32 20060101AFI20241217BHJP(鋳造;粉末冶金)
要約【課題】装置全体をシンプルなものにして、コストを低減できるダイカストマシンを提供する。
【解決手段】

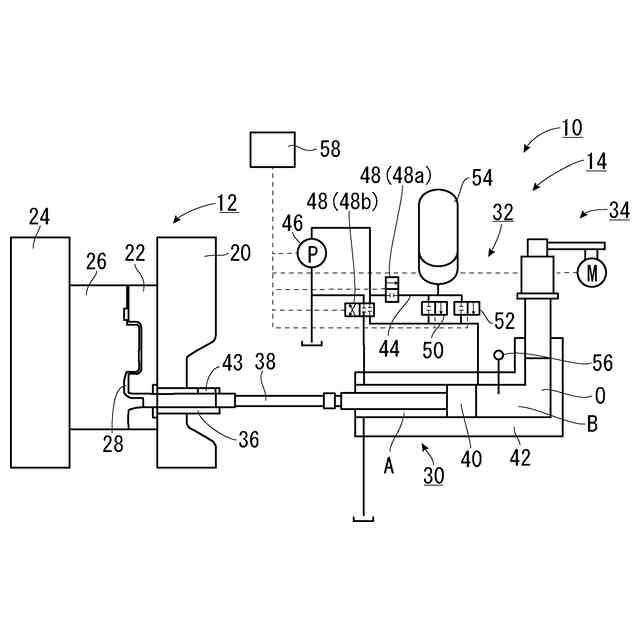

ダイカストマシン10を射出機構30と、油圧動作機構32と、電動加圧機構34とで構成する。また、電動加圧機構34を電動サーボモータ60と、電動サーボモータ60に駆動されるボールネジ62と、ボールネジ62によって押し出される加圧ピストン64とで構成する。加圧ピストン64をボールネジ62のネジ軸68またはナット70に直列で接続し、射出工程の増圧工程においてのみ、ネジ軸68またはナット70によって加圧ピストン64を射出シリンダ42内に押し出して作動油Oを増圧させる。
【選択図】図2
特許請求の範囲【請求項１】
射出機構と、油圧動作機構と、電動加圧機構とを有するダイカストマシンであって、
前記射出機構は、キャビティに溶湯金属を射出する射出プランジャを有しており、
前記油圧動作機構は、前記射出プランジャを収容する射出シリンダと、前記射出シリンダに作動油を送る油圧ポンプとを有しており、

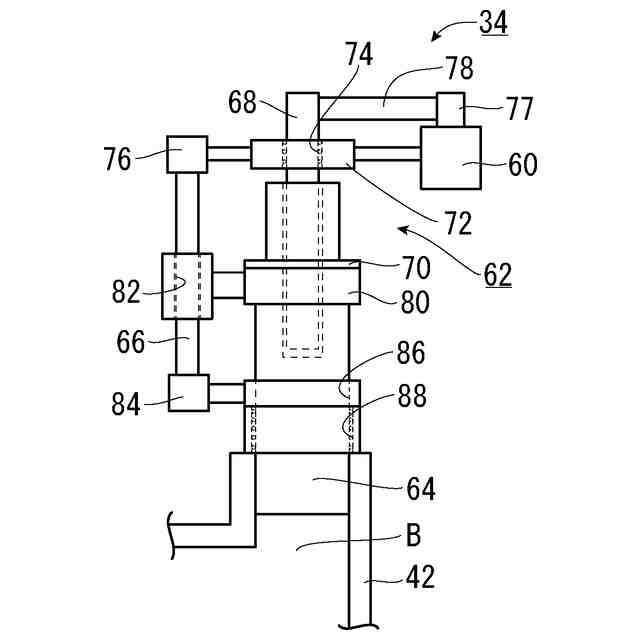

前記電動加圧機構は、電動サーボモータと、前記電動サーボモータに駆動されるボールネジと、前記ボールネジによって押し出される加圧ピストンとを有しており、
前記ボールネジは、ネジ軸と、ナットとを有しており、
前記加圧ピストンは、前記ネジ軸または前記ナットに直列で接続されており、前記ネジ軸または前記ナットによって前記射出シリンダ内に押し出されて前記作動油を増圧するようになっており、
前記加圧ピストンによる増圧は、増圧工程においてのみ実施される
ダイカストマシン。
続きを表示（約 83 文字）【請求項２】
前記ネジ軸または前記ナット、および、前記加圧ピストンは、上下方向に移動するようになっている
請求項１に記載のダイカストマシン。

発明の詳細な説明【技術分野】
【０００１】
本発明は、溶湯金属を金型内に射出して成形品を成形するダイカストマシンに関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
従前から用いられているダイカストマシンにおいては、熔解炉で溶融された金属溶湯を１ショット毎にラドルで計量して汲み上げ、汲み上げられた金属溶湯を射出スリーブの給湯口に給湯し、射出スリーブ内に進退可能に設けられた射出プランジャの前進動作によって金型のキャビティ内へ金属溶湯を射出充填することにより、成形体の成形が行われている。
【０００３】
金型のキャビティ内へ金属溶湯を射出する射出工程においては、低速射出工程と、それに続く高速射出工程とからなっており、高速射出工程においては、プラスチック製品を成形する射出成形機の射出速度よりも１桁ほど速い高速の射出速度で金型内に金属溶湯を射出充填する必要がある。
【０００４】
さらに、高速射出工程の終了後、射出プランジャによりキャビティ内の成形材料の圧力を上昇させる増圧工程が実施される（例えば、特許文献１）。
【先行技術文献】
【特許文献】
【０００５】
特開２０１１－２２４６２６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
ところで、従来のダイカストマシンでは、電動サーボモータでボールネジを動かすことによって射出ピストンを摺動させ、射出シリンダ内の作動油の圧力を高めるようになっており、電動サーボモータは、増圧工程だけでなく低速射出工程や高速射出工程でも動作するようになっていた。
【０００７】
しかしながら、電動サーボモータおよびボールネジで射出ピストンを摺動させようとすると、装置全体が大がかりになり、ダイカストマシン全体のコストが高くなるという問題があった。
【０００８】
本発明は、このような課題に鑑みてなされたものであり、その目的は、装置全体をシンプルなものにして、コストを低減できるダイカストマシンを提供することにある。
【課題を解決するための手段】
【０００９】
本発明の一局面によれば、
射出機構と、油圧動作機構と、電動加圧機構とを有するダイカストマシンであって、
前記射出機構は、キャビティに溶湯金属を射出する射出プランジャを有しており、
前記油圧動作機構は、前記射出プランジャを収容する射出シリンダと、前記射出シリンダに作動油を送る油圧ポンプとを有しており、
前記電動加圧機構は、電動サーボモータと、前記電動サーボモータに駆動されるボールネジと、前記ボールネジによって押し出される加圧ピストンとを有しており、
前記ボールネジは、ネジ軸と、ナットとを有しており、
前記加圧ピストンは、前記ネジ軸または前記ナットに直列で接続されており、前記ネジ軸または前記ナットによって前記射出シリンダ内に押し出されて前記作動油を増圧するようになっており、
前記加圧ピストンによる増圧は、増圧工程においてのみ実施される
ダイカストマシンが提供される。
【００１０】
好適には、
前記ネジ軸または前記ナット、および、前記加圧ピストンは、上下方向に移動するようになっている。
【発明の効果】
（【００１１】以降は省略されています）
