公開番号2025091848
公報種別公開特許公報(A)
公開日2025-06-19
出願番号2023207355
出願日2023-12-08
発明の名称金属溶湯の出湯状態判定方法
出願人大同特殊鋼株式会社
代理人個人
主分類B22D 11/06 20060101AFI20250612BHJP(鋳造;粉末冶金)
要約【課題】所望の性状の金属薄帯を得るように冷却ロール装置の操業を適正化できる金属溶湯の出湯状態判定方法を提供する。

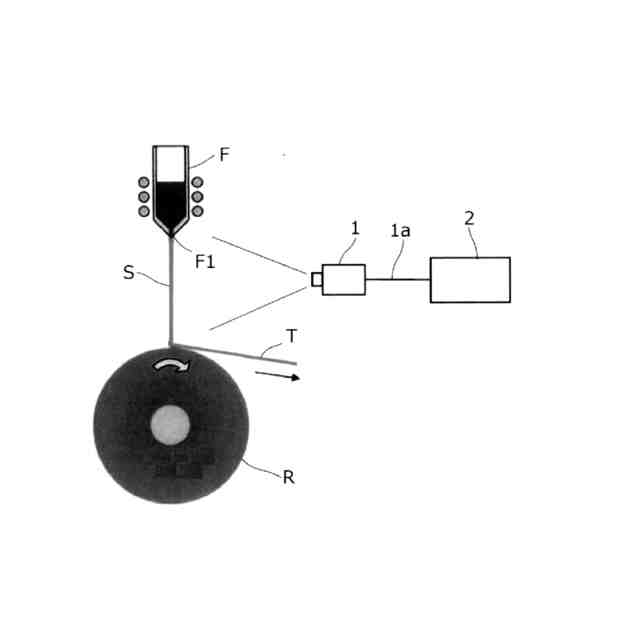

【解決手段】出湯口F1から流出する金属出湯流Sを撮影し、撮影画像中に処理範囲11を設定して、処理範囲11内の画像1a及び/又はこれの二値化画像2aにつき粒子解析処理によってこれら画像中の金属出湯流画像部11a～15a,21a～25aの評価値を算出し、算出された評価値に基づいて安定出湯状態の良否を判定する。
【選択図】図1
特許請求の範囲【請求項１】
出湯口から流出する金属出湯流を撮影し、撮影画像中に処理範囲を設定して、処理範囲内の画像及び/又はこれの二値化画像につき粒子解析処理によって当該画像中の金属出湯流画像部の評価値を算出し、算出された評価値に基づいて安定出湯状態の良否を判定することを特徴とする金属溶湯の出湯状態判定方法。
続きを表示（約 420 文字）【請求項２】
前記評価値は、前記出湯流画像部の「高さ」「湯幅」「上下部の輝度変化量」「平均輝度」「最大ないし最小輝度と平均輝度との差」の少なくとも一つである請求項１に記載の金属溶湯の出湯状態判定方法。
【請求項３】
前記安定出湯状態の判定が否である場合に、さらに金属出湯流の「不連続の滴下」「詰まり」の各状態の少なくとも一つを判定する請求項１に記載の金属溶湯の出湯状態判定方法。
【請求項４】
前記金属出湯流が複数本あって前記安定出湯状態の判定が否である場合に、さらに金属出湯流の「合流」状態を判定する請求項１に記載の金属溶湯の出湯状態判定方法。
【請求項５】
対応する前記各撮影画像に前記安定出湯状態の良否、ないし「不連続の滴下」「詰まり」「合流」の各状態をアノテーションとして付与して機械学習の学習データを生成する請求項１～４のいずれかに記載の金属溶湯の出湯状態判定方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は金属溶湯の出湯状態判定方法に関し、特に急冷ロール装置に好適に使用できる金属溶湯の出湯状態判定方法に関するものである。
続きを表示（約 1,100 文字）【背景技術】
【０００２】
金属溶湯をノズルから冷却ロールの表面へ注湯し急冷して非晶質金属や磁性金属の薄帯を効率的に製造する急冷ロール装置が注目されており、例えば特許文献１では、所定厚を維持した金属薄帯を得るべく、タンディッシュ内へ溶湯を供給している傾動式溶解炉の傾動角を制御してタンディッシュの湯面高さを常に一定に維持するようにした溶湯供給装置が示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２００２－２４８５４７
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかし、タンディッシュ内の湯面高さを一定にしても、その出湯口の詰まりやその他の理由によって冷却ロールへの注湯が正常に行われず、所望の性状の金属薄帯が得られないことがあり、出湯状態を確実に判定する方法が望まれていた。
【０００５】
そこで、本発明はこのような要請に鑑みたもので、所望の性状の金属薄帯を得るように冷却ロール装置の操業を適正化できる金属溶湯の出湯状態判定方法を提供することを目的とする。
【課題を解決するための手段】
【０００６】

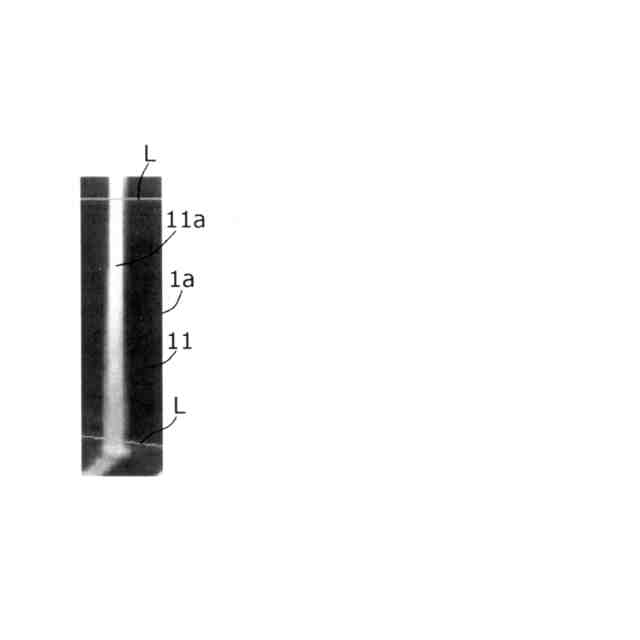

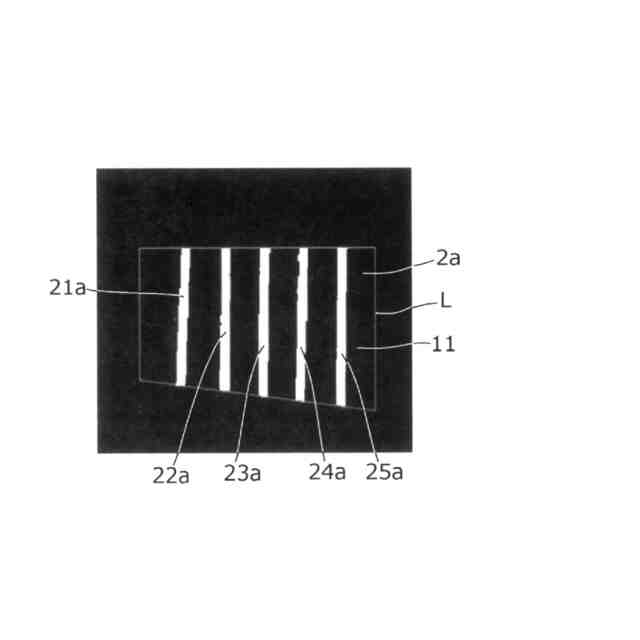

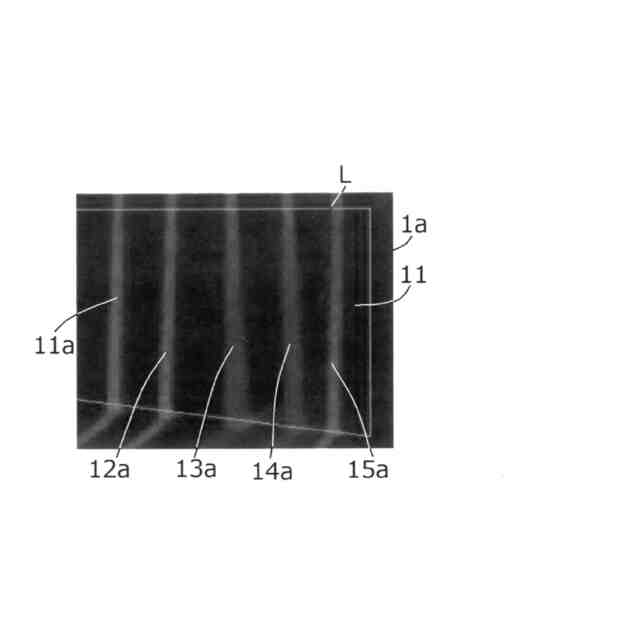

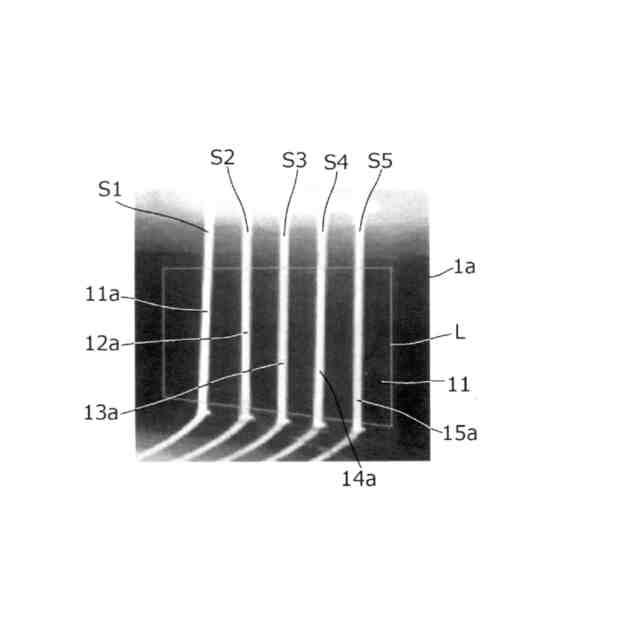

上記目的を達成するために、本発明では、出湯口（Ｆ１）から流出する金属出湯流（Ｓ）を撮影し、撮影画像中に処理範囲（１１）を設定して、処理範囲（１１）内の画像（１ａ）及び/又はこれの二値化画像（２ａ）につき粒子解析処理によってこれら画像中の金属出湯流画像部（１１ａ～１５ａ，２１ａ～２５ａ）の評価値を算出し、算出された評価値に基づいて安定出湯状態の良否を判定する。
【０００７】
本発明によれば、従来のようなタンディッシュ内の湯面高さを一定に管理するのに較べて、粒子解析処理によって金属溶湯流の撮影画像から直接出湯状態の良否を評価しているから出湯状態を確実に判定でき、これに基づいて、所望の性状の金属薄帯を得るように冷却ロール装置の操業を適正化することができる。
【０００８】

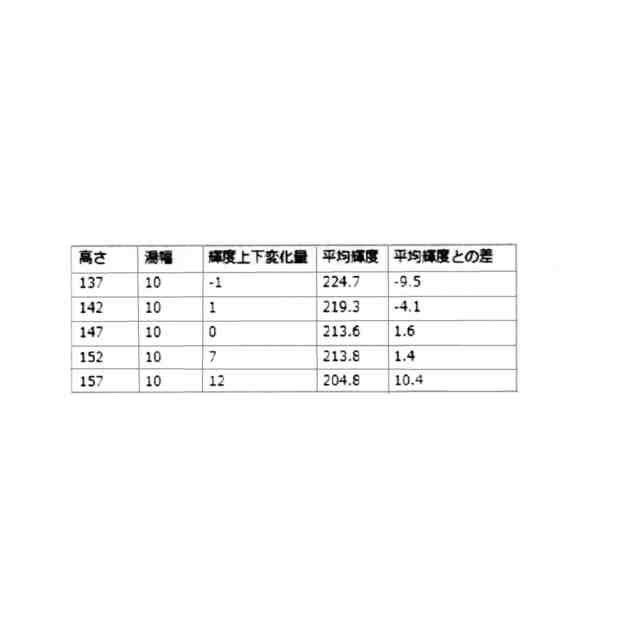

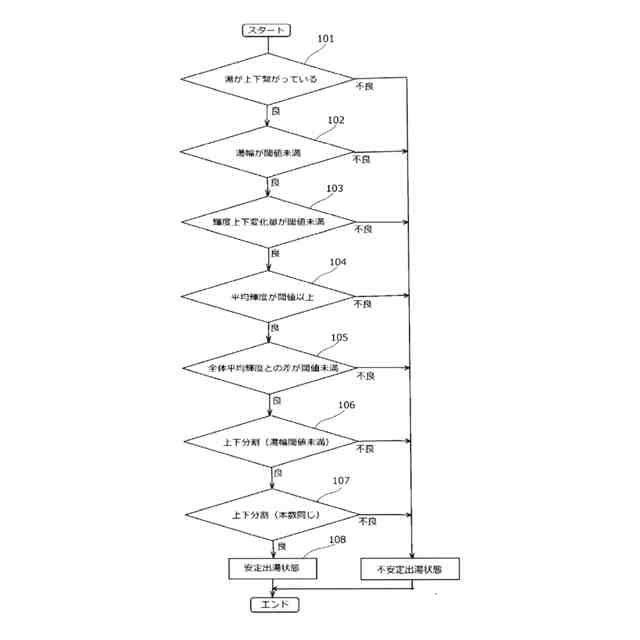

好ましくは、前記評価値は、前記出湯流画像部（１１ａ～１５ａ，２１ａ～２５ａ）の「高さ」「湯幅」「上下部の輝度変化量」「平均輝度」「最大ないし最小輝度と平均輝度との差」の少なくとも一つである。
【０００９】
好ましくは、前記安定出湯状態の判定が否である場合に、さらに金属出湯流（Ｓ）の「不連続の滴下」「詰まり」の各状態の少なくとも一つを判定する。
【００１０】

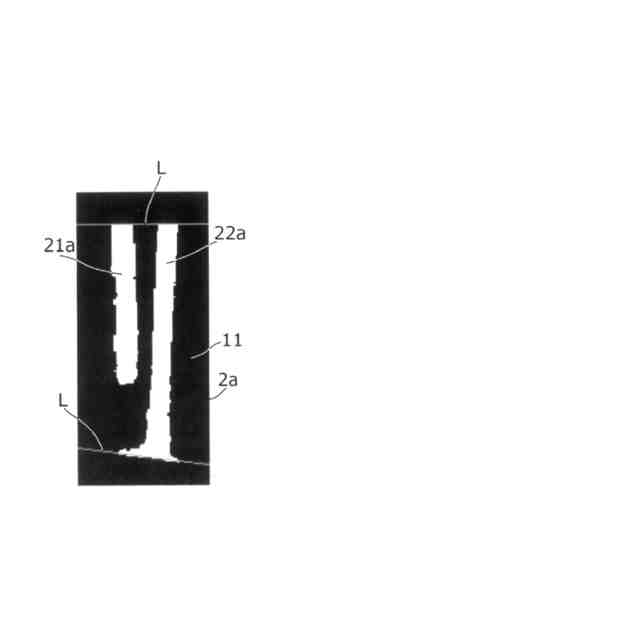

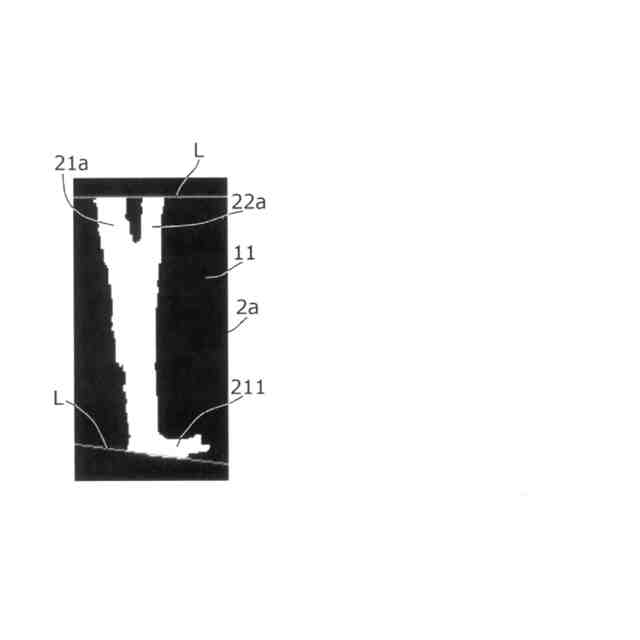

好ましくは、前記金属出湯流（Ｓ）が複数本あって前記安定出湯状態の判定が否である場合に、さらに金属出湯流の「合流」状態を判定する。
（【００１１】以降は省略されています）
