公開番号2025108856
公報種別公開特許公報(A)
公開日2025-07-24
出願番号2024002320
出願日2024-01-11
発明の名称タンディッシュのドライコート層の設計方法、および、形成方法
出願人大同特殊鋼株式会社
代理人個人
主分類B22D 11/10 20060101AFI20250716BHJP(鋳造;粉末冶金)
要約【課題】タンディッシュのドライコート層を構造的に適切に設計できる技術を提供する。
【解決手段】タンディッシュの槽内の内壁面を覆うドライコート層を設計する方法は、ドライコート層の限界反り量δ_maxを定める工程と、下記の数式(1),(2)から求められる、ドライコート層の反り量δと厚みhとを一意に関連付けた関係において、前記限界反り量δ_maxに対して求められる前記厚みhを、前記ドライコート層の厚みの設計値htとして取得する工程と、を備える。
反り量δ=(荷重F×高さL³)/(3×ヤング率E×I)…(1)
断面二次モーメントI=幅b×厚みh³/12…(2)
【選択図】図3

特許請求の範囲【請求項１】
タンディッシュの槽内の内壁面を覆うドライコート層を設計する方法であって、

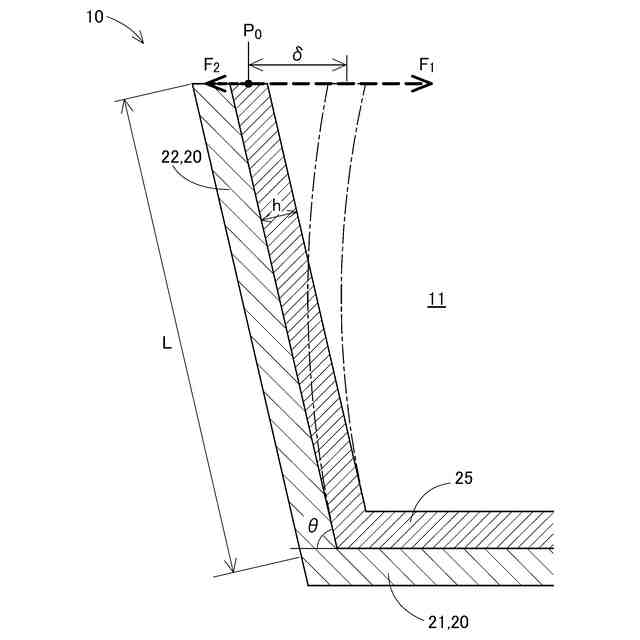

前記槽の側壁部に形成された前記ドライコート層が、熱変形によって、前記槽の内側に反るときの前記ドライコート層の上端の初期位置からの横方向への移動距離を反り量δとするとき、
崩落の発生が抑制される前記反り量δの許容範囲の最大値である限界反り量δ
ｍａｘ
を定める工程と、

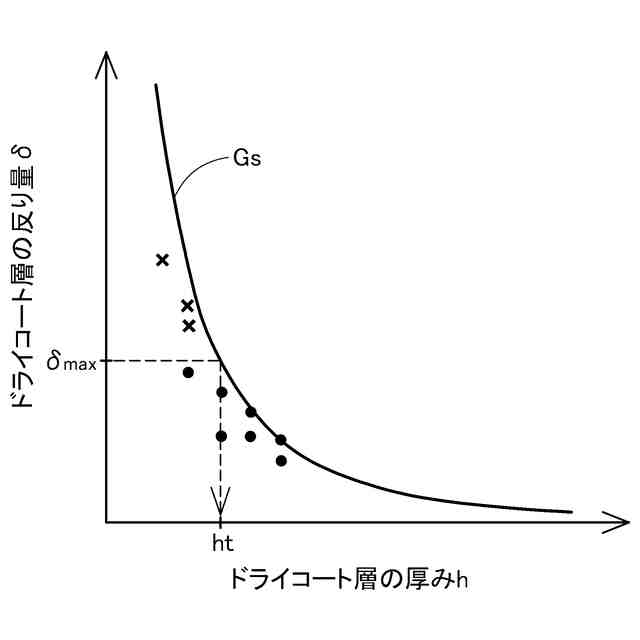

下記の数式（１），（２）から求められる、前記反り量δと前記ドライコート層の厚みｈとを一意に関連付けた関係において、前記限界反り量δ
ｍａｘ
に対して求められる前記厚みｈを、前記ドライコート層の厚みの設計値ｈｔとして取得する工程と、
を備える、方法。
［数１］
反り量δ＝（Ｆ×Ｌ
３
）／（３×Ｅ×Ｉ）…（１）
Ｆ：前記ドライコート層が前記槽の内側に反るときに前記横方向に加わる荷重
Ｌ：前記ドライコート層の高さ
Ｅ：前記ドライコート層のヤング率
Ｉ：前記ドライコート層の断面２次モーメントであり、下記（２）式で求まる値
［数２］
Ｉ＝ｂ×ｈ
３
／１２…（２）
ｂ：前記ドライコート層の幅
ｈ：前記ドライコート層の厚み
続きを表示（約 460 文字）【請求項２】
請求項１記載の方法であって、
前記限界反り量δ
ｍａｘ

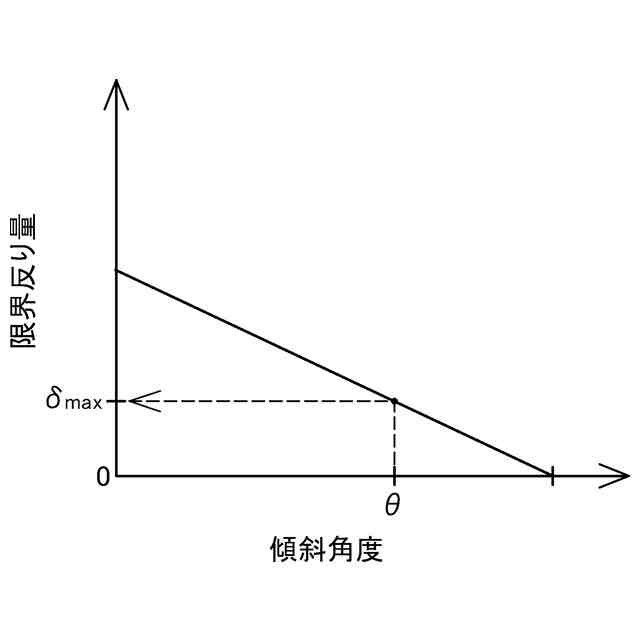

は、初期状態における前記ドライコート層の前記槽の底壁部に沿った方向に対する、前記槽の外側の傾斜角度θと前記限界反り量δ
ｍａｘ
とを一意に対応付けた、予め準備された関係を用いて、前記初期状態での前記傾斜角度θに対して定められる、方法。
【請求項３】
請求項２記載の方法であって、
前記限界反り量δ
ｍａｘ
は、前記ドライコート層が、熱変形によって前記槽の内側に反ったときの前記傾斜角度θが９０°以上となるときの前記反り量δである、方法。
【請求項４】
タンディッシュの槽内の内壁面を覆うドライコート層を形成する方法であって、
請求項１から請求項３のいずれか一項に記載の方法によって、前記ドライコート層の厚みの設計値ｈｔを決定する工程と、
前記設計値ｈｔの厚みを有するように前記ドライコート層を形成する工程と、
を備える、方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、タンディッシュのドライコート層の設計方法、および、形成方法に関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
例えば、金属の連続鋳造等の鋳造技術においては、溶融金属である金属溶湯は、取鍋からタンディッシュを経由して鋳型に注入されるのが一般的である。タンディッシュを経由させることにより、金属溶湯から酸化物等の介在物を分離させた上で鋳型に供給することができる。また、タンディッシュを経由させることにより、取鍋から金型への金属溶湯の供給量や供給速度を調整できるし、取鍋の金属溶湯を、複数の鋳型に分岐流入させることが容易になる。このように、タンディッシュは、金型への金属溶湯の供給状態を調整する緩衝容器として機能する。
【０００３】
通常、タンディッシュでは、高温の金属溶湯に対する耐久性を高めるために、金属溶湯が供給される槽の容器壁を構成する鉄皮の内壁面に、耐火物を内張りした内張り耐火物層が形成される。また、タンディッシュの使用時には、多くの場合、その耐火物層の表層に、ドライコート材や吹付材によってコーティング層が形成される。ドライコート材によるコーティング層であるドライコート層については、例えば、下記の特許文献１，２に開示されている。
【０００４】
ドライコート層は、鋳造が完了した後にはタンディッシュから除去される。このとき、鋳造の際にタンディッシュ内に生じた地金やスラグ等の残留物をドライコート層とともに除去できるため、鋳造後のタンディッシュ内の残留物の除去作業を容易化することができる。
【先行技術文献】
【特許文献】
【０００５】
特許第５７４２６９５号公報
特許第５３０２６５１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
タンディッシュのドライコート層は、金属溶湯の熱を受けたときに膨張する場合がある。その一方で、例えば、取鍋の交換時などに、タンディッシュ内の金属溶湯量が低減し、その湯面が下がったときには、ドライコート表面の温度低下によって収縮する場合もある。ドライコート層は、このような金属溶湯の熱に起因する膨張・収縮によって生じる応力により、タンディッシュの容器壁から崩落する場合がある。
【０００７】
その崩落によってタンディッシュの容器壁から脱落したドライコート材は、金属溶湯に介在物として混入してしまうおそれがあった。また、ドライコート層が崩落すると、その崩落によって生じたドライコート層の欠落箇所において、耐火物が金属溶湯に晒されて損傷するおそれや、鉄皮に達した金属溶湯によって鉄皮が溶けて漏鋼するおそれ等があった。
【０００８】
上述したように、従来は、タンディッシュの耐火物層の表層に、ドライコート層ではなく、吹付材のコーティング層を形成する場合があった。吹付材のコーティング層であれば、一般に、形成が容易で、かつ、ドライコート層よりも耐火物層への固着性が高く、脱落しにくい。しかしながら、吹付材の被覆層は、水分を用いて形成されるため、吹付材の被覆層の内部に残留した水素原子が金属溶湯に混入し、いわゆる水素ピックアップの原因となり、鋳造物の品質を低下させてしまう可能性があるという欠点を有している。
【０００９】
また、従来は、上記の特許文献１，２に開示されているように、ドライコート材に含有されるバインダー成分を調整することによって、ドライコート層の強度を調整し、ドライコート層の崩落を抑制する場合があった。しかしながら、ドライコート層の崩落を十分に抑制するためには、バインダー成分の調整のみでは十分であるとは言えなかった。
【００１０】
ドライコート層の崩落をより効果的に抑制するためには、ドライコート層が構造的に適切に設計されることが好ましい。しかしながら、一般に、ドライコート層が形成されるタンディッシュの容器壁は、金属溶湯が流入されたときの断熱性や、耐熱性、介在物の除去のための金属溶湯の流動性等の多数の要素を考慮して、鋳造される製品ごとに個々にきめ細かく設計される。そのため、そうした容器壁の構造を考慮しながらドライコート層の崩落のメカニズムをモデル化し、ドライコート層の構造を適切に設計することは容易ではなかった。
（【００１１】以降は省略されています）
