公開番号2025005211
公報種別公開特許公報(A)
公開日2025-01-16
出願番号2023105303
出願日2023-06-27
発明の名称浸漬ノズル
出願人黒崎播磨株式会社
代理人弁理士法人英和特許事務所
主分類B22D 11/10 20060101AFI20250108BHJP(鋳造;粉末冶金)
要約【課題】扁平状の浸漬ノズルにおいて、鋳型内の湯面等を安定化させる。

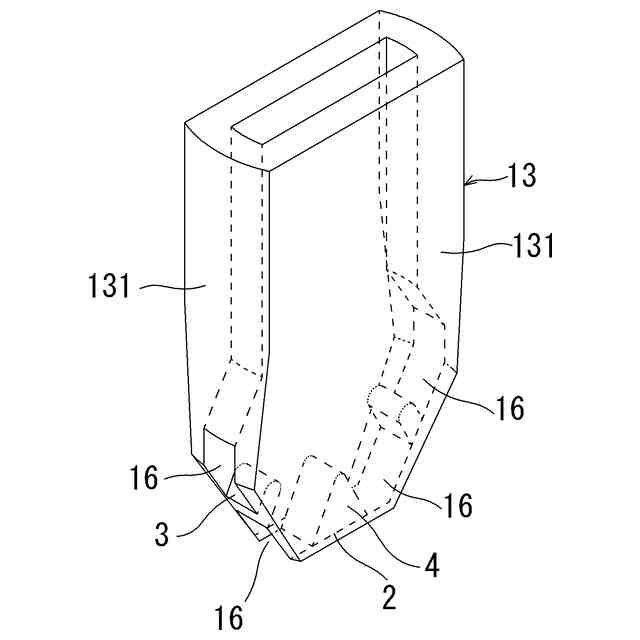

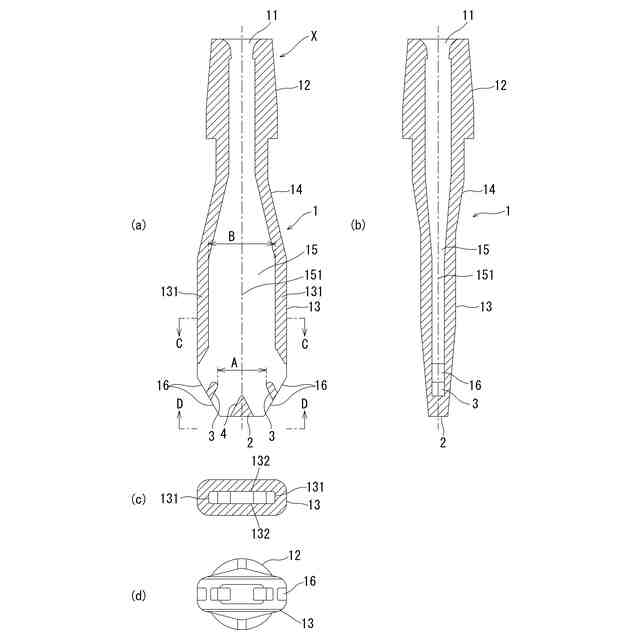

【解決手段】上端部が溶鋼の導入口11とされ、当該導入口から下方に延びる溶鋼流路15が内部に形成された、底部2を有する管体1の少なくとも下部13の外形及び溶鋼流路15が矩形状の扁平断面とされ、下部13の短辺側の両側壁131が溶鋼流路15の上下方向中心軸151に対して平行に形成されると共に下部13の短辺側の両側壁131の下端部に溶鋼流路15と連通する一対の吐出孔16が対向して形成されている浸漬ノズルXにおいて、一対の吐出孔16付近に一対の案内板3を有し、一対の案内板3は、下部13の長辺側の両側壁132を連結し、かつ溶鋼流路15を流れる溶鋼を前記一対の吐出孔16へ向けて案内するように形成され、一対の案内板3間の長辺方向の最短間隔をA、下部13における溶鋼流路15の長辺方向の長さをBとしたとき、A/Bが0.25以上0.9以下である。
【選択図】図1
特許請求の範囲【請求項１】
上端部が溶鋼の導入口とされ、当該導入口から下方に延びる溶鋼流路が内部に形成された、底部を有する管体の少なくとも下部の外形及び前記溶鋼流路が矩形状の扁平断面とされ、前記下部の短辺側の両側壁が前記溶鋼流路の上下方向中心軸に対して平行に形成されると共に前記下部の短辺側の両側壁の下端部に前記溶鋼流路と連通する一対の吐出孔が対向して形成されている浸漬ノズルであって、
前記一対の吐出孔付近に一対の案内板を有し、前記一対の案内板は、前記下部の長辺側の両側壁を連結し、かつ前記溶鋼流路を流れる溶鋼を前記一対の吐出孔へ向けて案内するように形成され、
前記一対の案内板間の長辺方向の最短間隔をＡ、前記下部における前記溶鋼流路の長辺方向の長さをＢとしたとき、Ａ／Ｂが０．２５以上０．９以下である、浸漬ノズル。
続きを表示（約 130 文字）【請求項２】
前記Ａ／Ｂが０．４以上０．９以下である、請求項１に記載の浸漬ノズル。
【請求項３】
前記底部に分流器を有し、前記分流器は溶鋼流を少なくとも前記一対の吐出孔へ向けて分流するように形成されている、請求項１又は２に記載の浸漬ノズル。

発明の詳細な説明【技術分野】
【０００１】
本発明は、タンディッシュから鋳型内に溶鋼を注湯する連続鋳造用の浸漬ノズルに関し、特に、薄スラブ、中厚スラブ等用として用いられるような、浸漬ノズルの吐出孔付近の水平方向断面が扁平状の浸漬ノズルに関する。
続きを表示（約 2,600 文字）【背景技術】
【０００２】
溶鋼を連続的に冷却凝固させて所定形状の鋳片を形成する連続鋳造工程では、タンディッシュの底部に設置された浸漬ノズルを介して鋳型内に溶鋼が注湯される。一般に、浸漬ノズルは、上端部が溶鋼の導入口とされ、この溶鋼導入口から下方に延びる溶鋼流路が内部に形成された、底部を有する管体からなり、管体の下部側面には、溶鋼流路と連通する一対の吐出孔が対向して形成されている。浸漬ノズルは、その下部を鋳型内の溶鋼中に浸漬させた状態で使用される。これにより、注湯された溶鋼の飛散を防止すると共に、溶鋼と大気との接触を遮断して酸化を防止している。また、浸漬ノズルを使用することにより鋳型内の溶鋼が整流化され、湯面を浮遊するスラグや非金属介在物などの不純物が溶鋼中へ巻き込まれないようにしている。
【０００３】
近年、連続鋳造時に薄スラブ、中厚スラブ等の、厚さが薄い鋳片を製造することが増えている。このような連続鋳造用の薄い鋳型に対応するための浸漬ノズルは扁平状にする必要がある。例えば特許文献１には短辺側側壁に吐出孔を設置した扁平状浸漬ノズルが、特許文献２には更に下端面にも吐出孔を設けた扁平状浸漬ノズルが開示されている。これらの扁平状の浸漬ノズルでは一般的に、溶鋼導入口から鋳型への吐出孔の間で溶鋼流路の幅（長辺方向の長さと同義。以下同じ。）を拡大させることになる。
【０００４】
しかし、このような溶鋼流路の幅が拡大する形状かつ扁平形状の場合、浸漬ノズル内の溶鋼流が乱れやすくなり、鋳型への吐出流も乱れる。これらの溶鋼流や吐出流の乱れは鋳型内の湯面（溶鋼表面）の変動増大や、パウダーの鋳片への巻き込み、温度不均一化等、鋳片品質不良や操業の危険性増大等を惹き起こす原因ともなる。したがって浸漬ノズル内の溶鋼流及び鋳型へ吐出する吐出流を安定化させることが必要となる。
【０００５】

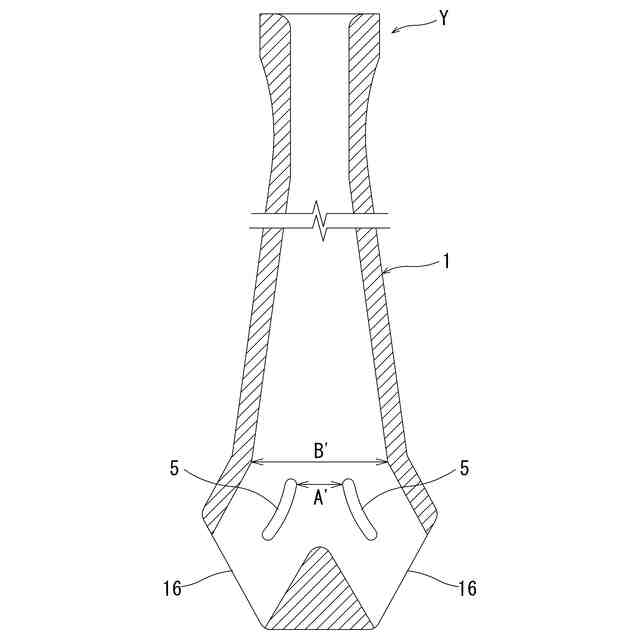

これらの溶鋼流や吐出流を安定化させるために、特許文献３には、溶鋼流路である長孔部の下方の平面上の点（中心）から吐出孔の下縁に向かう少なくとも２個の曲げファセットを形成した浸漬ノズルが開示されている。更にこの特許文献３には、溶鋼流をそれぞれ２本の別個のストリームに分流する、一対のそらせ板を備える浸漬ノズルが開示されている（図２３、図２８）。この特許文献３に開示された扁平状の浸漬ノズルでは、特許文献１や特許文献２に開示されているような溶鋼流路の内部空間に流動方向・形態を変える手段を備えない浸漬ノズルに比較すると、浸漬ノズル内の溶鋼流の安定性は高くなる。
【先行技術文献】
【特許文献】
【０００６】
特開平１１－５１４５号公報
特開平１１－４７８９７号公報
特許第４５８３５０８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００７】
しかし詳細は後述するが、本発明者らが特許文献３に開示されている浸漬ノズルについて水モデル試験により鋳型内の湯面変動を評価したところ、その変動が大きいという問題のあることがわかった。
そこで本発明が解決しようとする課題は、扁平状の浸漬ノズルにおいて、鋳型内の湯面等を安定化させる、すなわちその変動を小さくすることのできる浸漬ノズルを提供することにある。
【課題を解決するための手段】
【０００８】
本発明者らが、特許文献３に開示されている浸漬ノズルにおいて鋳型内の湯面変動が大きくなる原因について詳細に解析したところ、この特許文献３に開示されている浸漬ノズルでは２個の曲げファセットが末広がり状に形成されている、すなわち浸漬ノズルの本体である管体の下部の外形及び溶鋼流路が末広がり状に形成されていることから、特に高スループット条件下では一対の吐出孔から吐出する略水平方向の吐出流が強くなり、その結果として鋳型内での反転流が増加して湯面変動が大きくなるとの知見を得た。
そこで本発明者らはこの知見に基づき、浸漬ノズルの本体である管体の形状に関し、一対の吐出孔を有する管体の下部の短辺側の両側壁が溶鋼流路の上下方向中心軸に対して平行に形成された、いわゆるストレート形状を採用することとし、このストレート形状において、浸漬ノズルの溶鋼流路内での溶鋼流の安定化及び鋳型への吐出流の適正化を図るべく試験及び研究を重ねた。その結果本発明者らは、一対の吐出孔付近に、浸漬ノズルの溶鋼流路を流れる溶鋼を一対の吐出孔へ向けて案内する一対の案内板を設けることが有効であることを知見し、更に一対の案内板を管体の下部の長辺側の両側壁を連結するように設けると共に、一対の案内板間の長辺方向の最短間隔を適正な範囲とすることで、浸漬ノズルの溶鋼流路内での溶鋼流の安定化及び鋳型への吐出流の適正化を図ることができることを知見し、本発明を完成するに至った。
【０００９】
すなわち、本発明の一観点によれば次の浸漬ノズルが提供される。
上端部が溶鋼の導入口とされ、当該導入口から下方に延びる溶鋼流路が内部に形成された、底部を有する管体の少なくとも下部の外形及び前記溶鋼流路が矩形状の扁平断面とされ、前記下部の短辺側の両側壁が前記溶鋼流路の上下方向中心軸に対して平行に形成されると共に前記下部の短辺側の両側壁の下端部に前記溶鋼流路と連通する一対の吐出孔が対向して形成されている浸漬ノズルであって、
前記一対の吐出孔付近に一対の案内板を有し、前記一対の案内板は、前記下部の長辺側の両側壁を連結し、かつ前記溶鋼流路を流れる溶鋼を前記一対の吐出孔へ向けて案内するように形成され、
前記一対の案内板間の長辺方向の最短間隔をＡ、前記下部における前記溶鋼流路の長辺方向の長さをＢとしたとき、Ａ／Ｂが０．２５以上０．９以下である、浸漬ノズル。
【発明の効果】
【００１０】
本発明によれば、扁平状の浸漬ノズルにおいて、溶鋼流路内での溶鋼流の安定化及び鋳型への吐出流の適正化を図ることができ、鋳型内の湯面等の変動を小さくすることができる。
【図面の簡単な説明】
（【００１１】以降は省略されています）
