特許ウォッチ

公開番号2025087308
公報種別公開特許公報(A)
公開日2025-06-10
出願番号2023201872
出願日2023-11-29
発明の名称耐火物及びその製造方法
出願人黒崎播磨株式会社
代理人弁理士法人英和特許事務所
主分類C04B 35/66 20060101AFI20250603BHJP(セメント;コンクリート;人造石;セラミックス;耐火物)
要約【課題】使用時に大亀裂の発生を抑制することのできる耐火物及びその製造方法を提供する。
【解決手段】熱焼失性のシート及びこのシートが焼失して形成された空間のうち少なくとも一方が、耐火原料を主体とする耐火物組織中にランダムに含まれている耐火物である。この耐火物は、耐火原料を主体とする耐火原料配合物に、熱焼失性のシートを添加して混合する工程を含む耐火物の製造方法により得られる。ここで、熱焼失性のシートは、代表長さをA、代表長さAの定義方向に直交する方向において当該シートの面内における最大長さをB、厚みをCとしたときに、C≦1mm、C/A≦0.1かつ0.2≦B/A≦1.0を満たすものである。
【選択図】なし
特許請求の範囲【請求項１】
熱焼失性のシート及び前記シートが焼失して形成された空間のうち少なくとも一方が、耐火原料を主体とする耐火物組織中にランダムに含まれている耐火物であって、
前記シートは、代表長さをＡ、前記代表長さＡの定義方向に直交する方向において当該シートの面内における最大長さをＢ、厚みをＣとしたときに、Ｃ≦１ｍｍ、Ｃ／Ａ≦０．１かつ０．２≦Ｂ／Ａ≦１．０を満たすものである、耐火物。
続きを表示（約 310 文字）【請求項２】
前記代表長さＡが、前記耐火原料の最大粒径の１／３よりも大きい、請求項１に記載の耐火物。
【請求項３】
耐火原料を主体とする耐火原料配合物に、熱焼失性のシートを添加して混合する工程を含む耐火物の製造方法であって、
前記シートは、代表長さをＡ、前記代表長さＡの定義方向に直交する方向において当該シートの面内における最大長さをＢ、厚みをＣとしたときに、Ｃ≦１ｍｍ、Ｃ／Ａ≦０．１かつ０．２≦Ｂ／Ａ≦１．０を満たすものである、耐火物の製造方法。
【請求項４】
前記代表長さＡが、前記耐火原料の最大粒径の１／３よりも大きい、請求項３に記載の耐火物の製造方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、溶融金属や高温物質を処理あるいは保持する窯炉あるいは設備に使用される耐火物とその製造方法に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
かかる耐火物において、連続鋳造用ノズル製品などの一部のものを除いて、亀裂の発生自体を抑制するのは現在の材料技術では不可能といってよい。そのため、使用時には必ず亀裂が発生する。そして、亀裂が拡大すると耐火物を継続使用することができなくなり寿命となる。そのため、亀裂の拡大を抑制することは耐火物の耐用性向上に有用である。
【０００３】
亀裂拡大を抑制する手法の一つとして、耐火物組織中に欠陥形成部材を混入させる手法が知られている。すなわち、この欠陥形成部材は耐火物組織中の応力集中部として機能し、初期の亀裂が生じた後の２本目以降の亀裂発生を生じやすくすることによって、亀裂分散性を向上させると考えられる。したがって、耐火物組織中に欠陥形成部材を適度に混入させることで亀裂分散性が向上し、結果として耐火物の耐用性に悪影響を及ぼすような大きな亀裂（以下「大亀裂」という。）の発生を抑制することができると考えられる。
【０００４】
このような欠陥形成部材、すなわち耐火物組織中の応力集中部として機能するものとして、特許文献１では木片、特許文献２では０．２ｍｍ～４ｍｍの粒度を持つ木材粉粒体を混入させることが開示されている。しかし、これら木片や木材粉粒体を混入させるという従来の手法では、大亀裂の発生を抑制するというには十分とはいえないレベルであった。
【先行技術文献】
【特許文献】
【０００５】
特開２００６－２２５１９５号公報
特公昭６２－２１７５２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
本発明が解決しようとする課題は、使用時に大亀裂の発生を抑制することのできる耐火物及びその製造方法を提供することにある。
【課題を解決するための手段】
【０００７】
本発明者らは上記課題を解決するために、耐火物組織中の応力集中部として機能する欠陥形成部材の材質及び形状について試験及び研究を重ねた結果、材質をプラスチック等の熱消失性の材質とし、形状を薄いシート状とすることが有効であることを知見した。
【０００８】
すなわち、本発明の一観点によれば、次の耐火物が提供される。
熱焼失性のシート及び前記シートが焼失して形成された空間のうち少なくとも一方が、耐火原料を主体とする耐火物組織中にランダムに含まれている耐火物であって、
前記シートは、代表長さをＡ、前記代表長さＡの定義方向に直交する方向において当該シートの面内における最大長さをＢ、厚みをＣとしたときに、Ｃ≦１ｍｍ、Ｃ／Ａ≦０．１かつ０．２≦Ｂ／Ａ≦１．０を満たすものである、耐火物。
【０００９】
また、本発明の他の観点によれば、次の耐火物の製造方法が提供される。
耐火原料を主体とする耐火原料配合物に、熱焼失性のシートを添加して混合する工程を含む耐火物の製造方法であって、
前記シートは、代表長さをＡ、前記代表長さＡの定義方向に直交する方向において当該シートの面内における最大長さをＢ、厚みをＣとしたときに、Ｃ≦１ｍｍ、Ｃ／Ａ≦０．１かつ０．２≦Ｂ／Ａ≦１．０を満たすものである、耐火物の製造方法。
【発明の効果】
【００１０】
本発明によれば、使用時に大亀裂の発生を抑制することのできる耐火物及びその製造方法を提供することができる。
【図面の簡単な説明】

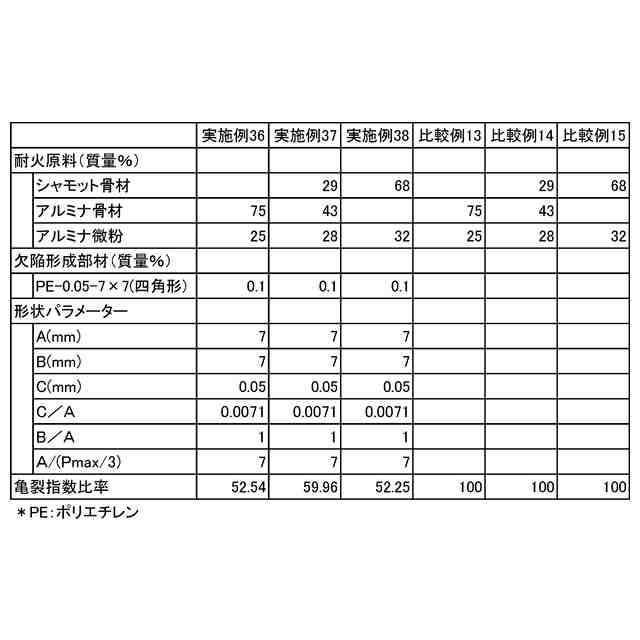

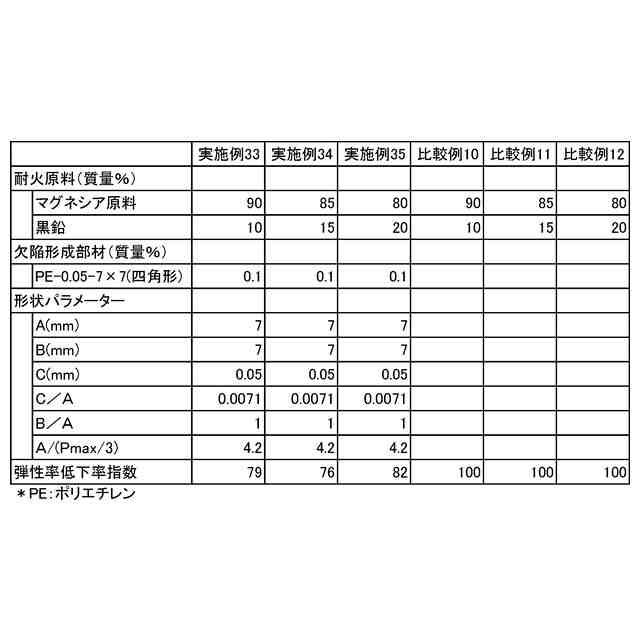

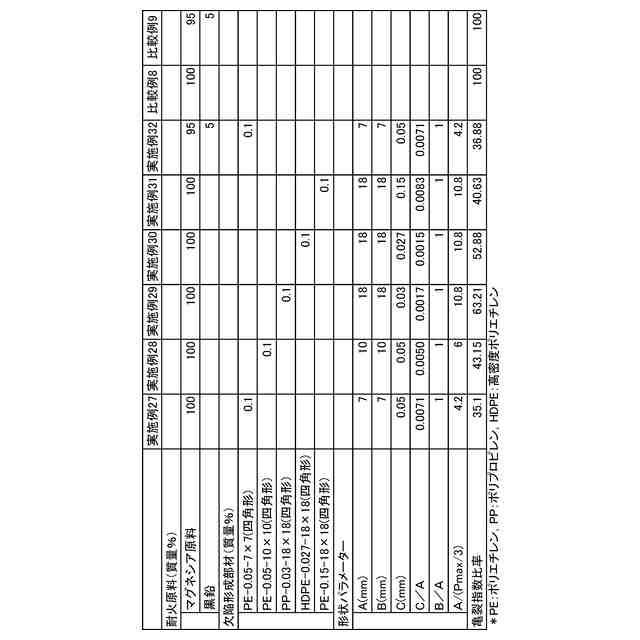

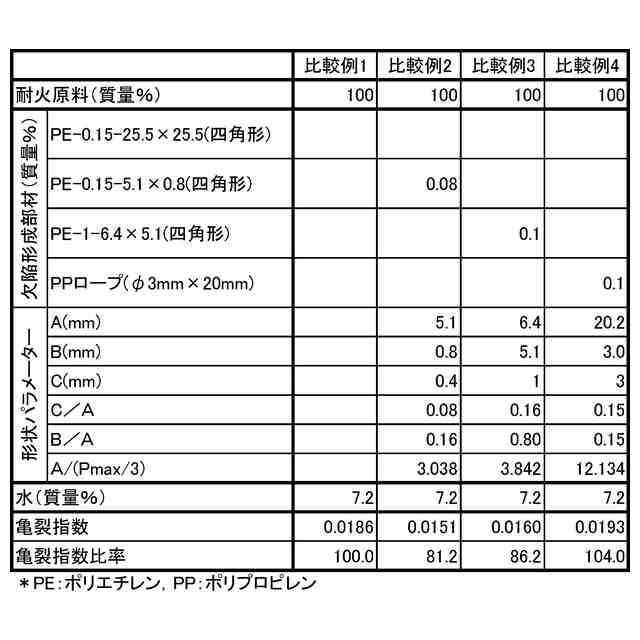

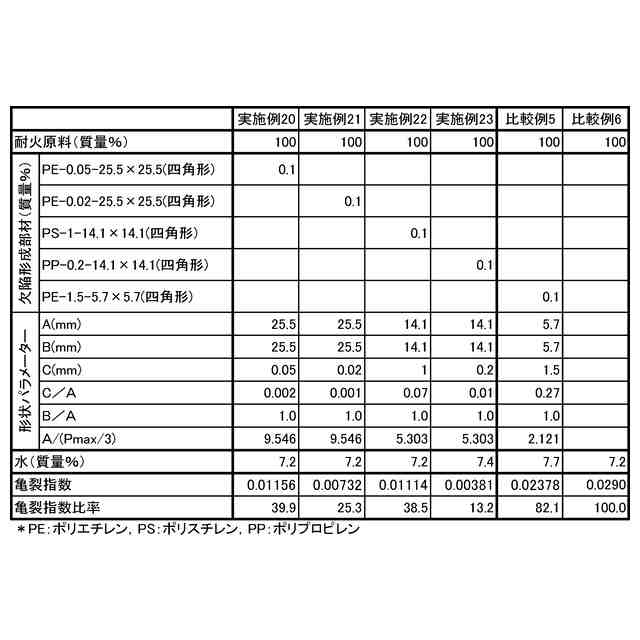

（【００１１】以降は省略されています）

関連特許
