特許ウォッチ

公開番号2025091577
公報種別公開特許公報(A)
公開日2025-06-19
出願番号2023206884
出願日2023-12-07
発明の名称水硬性組成物用添加剤
出願人花王株式会社
代理人個人,個人
主分類C04B 24/38 20060101AFI20250612BHJP(セメント;コンクリート;人造石;セラミックス;耐火物)
要約【課題】水硬性組成物のノロの発生や形状変化を抑制する水硬性組成物用添加剤を提供する。
【解決手段】(A) カルボキシメチルセルロース又はその塩〔以下、(A)成分という〕、及び(B) ハロゲン化物〔以下、(B)成分という〕を含み、(A)成分の含有量に対する(B)成分の含有量の割合(B)/(A)が、0.07質量%以上3.5質量%以下である、水硬性組成物用添加剤。
【選択図】なし
特許請求の範囲【請求項１】
（Ａ) カルボキシメチルセルロース又はその塩〔以下、（Ａ）成分という〕、及び（Ｂ) ハロゲン化物〔以下、（Ｂ）成分という〕を含み、（Ａ）成分の含有量に対する（Ｂ）成分の含有量の割合（Ｂ）／（Ａ）が、０．０７質量％以上３．５質量％以下である、水硬性組成物用添加剤。
続きを表示（約 710 文字）【請求項２】
（Ａ）成分は粉末状であり、（Ａ）成分の平均粒子径が０．５μｍ以上５００μｍ以下である、請求項１に記載の水硬性組成物用添加剤。
【請求項３】
（Ａ）成分のエーテル化度が０．５以上１．５以下である、請求項１又は２に記載の水硬性組成物用添加剤。
【請求項４】
更に、（Ｃ）急結剤〔以下、（Ｃ）成分という〕を含む、請求項１～３のいずれか１項に記載の水硬性組成物用添加剤。
【請求項５】
（Ａ) カルボキシメチルセルロース又はその塩〔以下、（Ａ）成分という〕、（Ｂ) ハロゲン化物〔以下、（Ｂ）成分という〕、水硬性粉体及び水を含有し、（Ａ）成分の含有量に対する（Ｂ）成分の含有量の割合（Ｂ）／（Ａ）が、０．０７質量％以上３．５質量％以下である、水硬性組成物。
【請求項６】
水硬性粉体の含有量に対する（Ａ）成分の含有量の割合〔（Ａ）／（水硬性粉体）〕が、０．０１質量％以上１質量％以下である、請求項５に記載の水硬性組成物。
【請求項７】
吹付用である、請求項５又は６に記載の水硬性組成物。
【請求項８】
（Ａ) カルボキシメチルセルロース又はその塩〔以下、（Ａ）成分という〕と、（Ｂ) ハロゲン化物〔以下、（Ｂ）成分という〕と、水硬性粉体と、水とを、（Ａ）成分の混合量に対する（Ｂ）成分の混合量の割合（Ｂ）／（Ａ）が０．０７質量％以上３．５質量％以下となるように混合する、水硬性組成物の製造方法。
【請求項９】
請求項５～７のいずれか１項に記載の水硬性組成物を対象表面に吹き付ける、吹付工法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、水硬性組成物用添加剤、水硬性組成物、水硬性組成物の製造方法及び吹付工法に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
トンネル掘削等露出した地山の崩落を防止するために、急結剤をコンクリートに配合した急結性コンクリートや急結性モルタルを用いた吹付工法が行われている。この工法は、通常、掘削工事現場に設置した、セメント、骨材及び水の計量混合プラントで吹付コンクリートを調製し、それをアジテータ車で運搬・吹付機に移送する。そして、吹付コンクリートと急結剤を、吹付機のポンプで吹付コンクリートを吐出口まで空気圧送するラインと、その途中に設けた合流管で急結剤を他方から空気圧送するラインとで合流混合し、急結性吹付コンクリートとして地山面に所定の厚みになるまで吹き付ける工法である。
【０００３】
特許文献１には、セメント２０～７０重量％、無機弾性粒状骨材５～３５重量％、軽量球状骨材３～２０重量％、無機発泡粒５～３０重量％、及び残部が増粘剤からなるプレミックス材を主成分とする防火吹付け材が開示されている。
特許文献２には、硫酸アルミニウム、水溶性セルロースエーテル、水を含有し、－１０～４０℃において、不溶性粒子が液中に分散し、体積割合で液の９０％以上が懸濁している液体急結剤、並びに該液体急結剤を含むセメント組成物、該セメント組成物を用いた吹付け工法が開示されている。
【先行技術文献】
【特許文献】
【０００４】
特開平１１－３３５１８０号公報
特開２０１４－１５２０５８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
本発明は、水硬性組成物におけるノロの発生や形状変化を抑制する水硬性組成物用添加剤、水硬性組成物、水硬性組成物の製造方法及び吹付工法を提供する。
【課題を解決するための手段】
【０００６】
本発明は、（Ａ) カルボキシメチルセルロース又はその塩〔以下、（Ａ）成分という〕、及び（Ｂ) ハロゲン化物〔以下、（Ｂ）成分という〕を含み、（Ａ）成分の含有量に対する（Ｂ）成分の含有量の割合（Ｂ）／（Ａ）が、０．０７質量％以上３．５質量％以下である、水硬性組成物用添加剤に関する。
【０００７】
また、本発明は、（Ａ）成分、（Ｂ）成分、水硬性粉体及び水を含有し、（Ａ）成分の含有量に対する（Ｂ）成分の含有量の割合（Ｂ）／（Ａ）が、０．０７質量％以上３．５質量％以下である、水硬性組成物に関する。
【０００８】
また、本発明は、（Ａ）成分と、（Ｂ）成分と、水硬性粉体と、水とを、（Ａ）成分の混合量に対する（Ｂ）成分の混合量の割合（Ｂ）／（Ａ）が、０．０７質量％以上３．５質量％以下となるように混合する、水硬性組成物の製造方法に関する。
【０００９】
また、本発明は、上記水硬性組成物を対象表面に吹き付ける、吹付工法に関する。
【発明の効果】
【００１０】
本発明によれば、水硬性組成物のノロの発生や形状変化を抑制する水硬性組成物用添加剤、水硬性組成物、水硬性組成物の製造方法及び吹付工法が提供される。
【発明を実施するための形態】

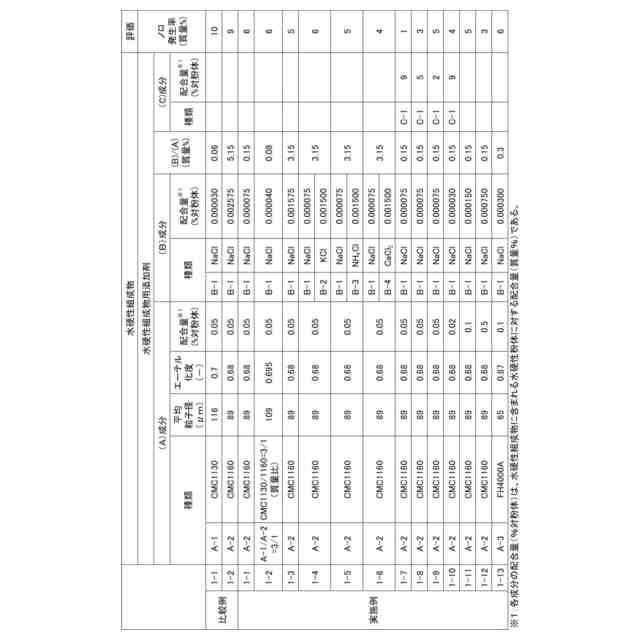

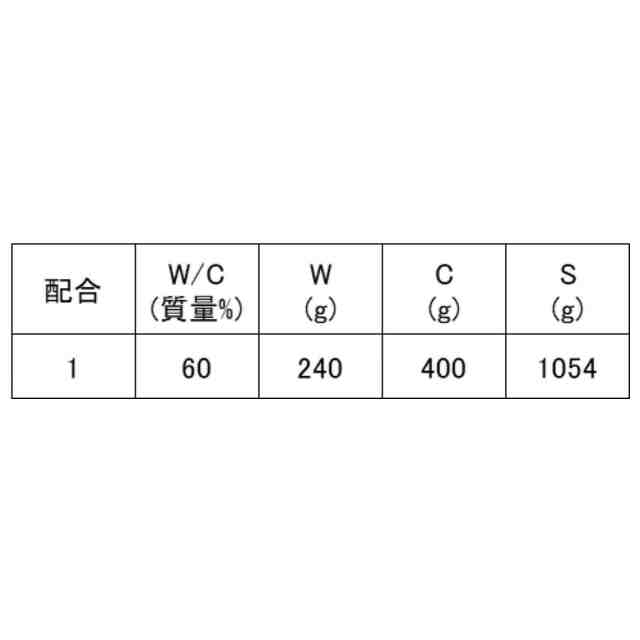

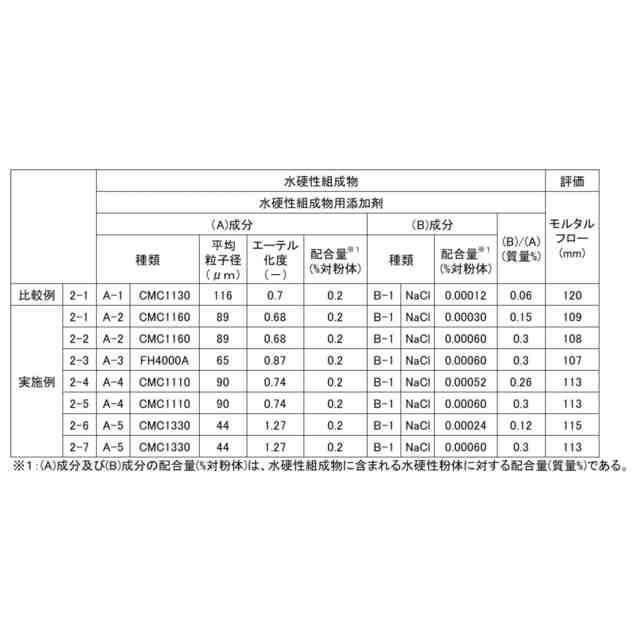

（【００１１】以降は省略されています）

関連特許
