公開番号2025077359
公報種別公開特許公報(A)
公開日2025-05-19
出願番号2023189484
出願日2023-11-06
発明の名称容器
出願人花王株式会社,株式会社吉野工業所
代理人弁理士法人翔和国際特許事務所
主分類B65D 47/08 20060101AFI20250512BHJP(運搬;包装;貯蔵;薄板状または線条材料の取扱い)
要約【課題】内容物を吐出する際の操作性に優れた容器を提供すること。
【解決手段】本発明の容器1は、口首部12と可撓性胴部11とを有し且つ内容物を収容する容器本体10と、該口首部12に取り付けられたキャップ2とを具備している。
前記キャップ2は、口首部12に対する取り付け部38及び内容物の吐出孔36を備えたキャップ本体3と、ヒンジ部5を介して該キャップ本体3に接続され、閉蓋状態において吐出孔36を覆う蓋体4とを有している。キャップ2の平面視において、吐出孔36が一方向に長い形状であり、且つ該吐出孔36の長手方向LDとヒンジ部5の回動軸方向HDとが交差している。
【選択図】図4
特許請求の範囲【請求項１】
口首部と可撓性胴部とを有し且つ内容物を収容する容器本体と、該口首部に取り付けられたキャップとを具備する容器であって、
前記キャップは、前記口首部に対する取り付け部及び前記内容物の吐出孔を備えたキャップ本体と、ヒンジ部を介して該キャップ本体に接続され、閉蓋状態において前記吐出孔を覆う蓋体とを有しており、
前記キャップの平面視において、前記吐出孔が一方向に長い形状であり、且つ該吐出孔の長手方向と前記ヒンジ部の回動軸方向とが交差している、容器。
続きを表示（約 780 文字）【請求項２】
平面視において、前記ヒンジ部の回動軸方向に対する前記吐出孔の長手方向の角度が３０°以上１５０°以下である、請求項１に記載の容器。
【請求項３】
前記容器本体の前記可撓性胴部の圧縮方向に対する前記吐出孔の長手方向の角度が３０°以上１５０°以下である、請求項１又は２に記載の容器。
【請求項４】
前記容器本体は、前記可撓性胴部の長手方向の一端であって、前記口首部とは反対側に形成されたエンドシール部を有しており、
前記エンドシール部が、前記吐出孔の長手方向に沿って延在している、請求項１又は２に記載の容器。
【請求項５】
前記キャップ本体は、天面部と、該天面部から前記容器本体とは反対側に突出し、前記一方向と同方向に長い横断面形状を有するノズル部とを有し、該ノズル部の先端部に前記吐出孔が形成されている、請求項１又は２に記載の容器。
【請求項６】
前記吐出孔の短手方向に沿う断面視において、前記ノズル部の先端部の角部がＲ形状である、請求項５に記載の容器。
【請求項７】
平面視において前記吐出孔は、長手方向の長さが短手方向の長さの８倍以上である、請求項１又は２に記載の容器。
【請求項８】
平面視において前記吐出孔は、短手方向の長さが３ｍｍ以下である、請求項１又は２に記載の容器。
【請求項９】
前記キャップは、前記閉蓋状態から前記ヒンジ部を１８０°以上回動させた状態に維持するロック機構を具備している、請求項１又は２に記載の容器。
【請求項１０】
前記キャップは、前記キャップ本体、前記ヒンジ部、及び前記蓋体が一体成形されたものである、請求項１又は２に記載の容器。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、容器本体及びキャップを具備する容器に関する。
続きを表示（約 2,200 文字）【背景技術】
【０００２】
洗顔料等の液状物は、収容空間を有する容器本体と、該収容空間と連通する吐出孔とを備えた容器に収容されて、流通される。斯かる容器として、容器の口首部を密閉するキャップを備え、該キャップに一方向に長い吐出孔が設けられたものが知られている。
例えば特許文献１には、容器の開口を密閉する部材として、細長い開口を有するスパウトが形成されたクロージャ本体と、該スパウトを覆うスパウトカバーを有する蓋体とを備えたヒンジキャップが開示されている。
【先行技術文献】
【特許文献】
【０００３】
米国特許出願公開第２００２／０１０８９２２号明細書
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１に開示のキャップのように、一方向に長い吐出孔を介して容器内の内容物を吐出させた場合、該内容物を広範囲に塗布することができる。しかしながら、内容物が広範囲に塗布されることに起因して、所望の部位以外の部位まで内容物を塗布してしまったりすることがある。特許文献１に開示の技術は、斯かる操作性について改善の余地があった。
【０００５】
したがって本発明は、内容物を吐出する際の操作性に優れた容器を提供することに関する。
【課題を解決するための手段】
【０００６】
本発明は、口首部と可撓性胴部とを有し且つ内容物を収容する容器本体と、該口首部に取り付けられたキャップとを具備する容器に関する。
一実施形態として、前記キャップは、前記口首部に対する取り付け部及び前記内容物の吐出孔を備えたキャップ本体と、ヒンジ部を介して該キャップ本体に接続され、閉蓋状態において前記吐出孔を覆う蓋体とを有していることが好ましい。
一実施形態として、前記キャップの平面視において、前記吐出孔が一方向に長い形状であり、且つ該吐出孔の長手方向と前記ヒンジ部の回動軸方向とが交差していることが好ましい。
【発明の効果】
【０００７】
本発明の容器によれば、内容物を吐出する際の操作性に優れる。
【図面の簡単な説明】
【０００８】

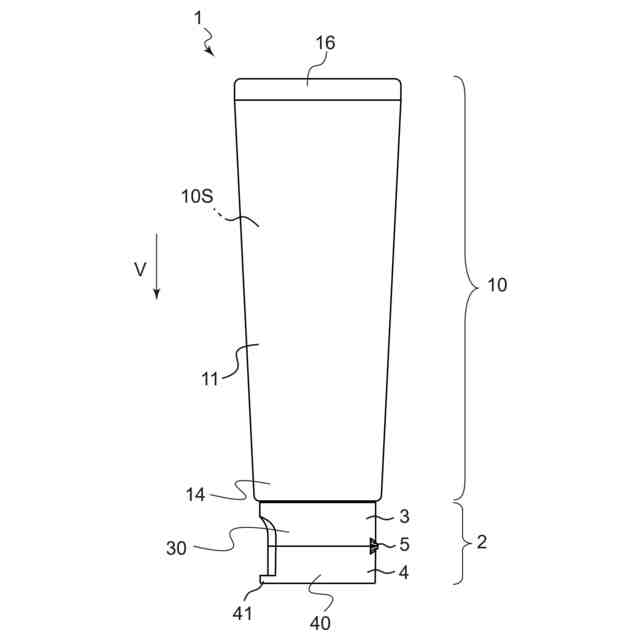

図１は、本発明の容器を示す側面図である。

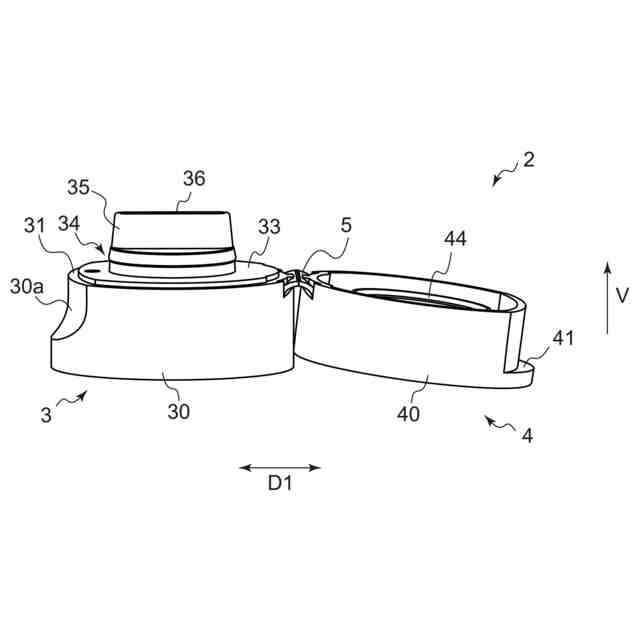

図２は、図１に示すキャップの開蓋状態を水平方向から視た斜視図である。

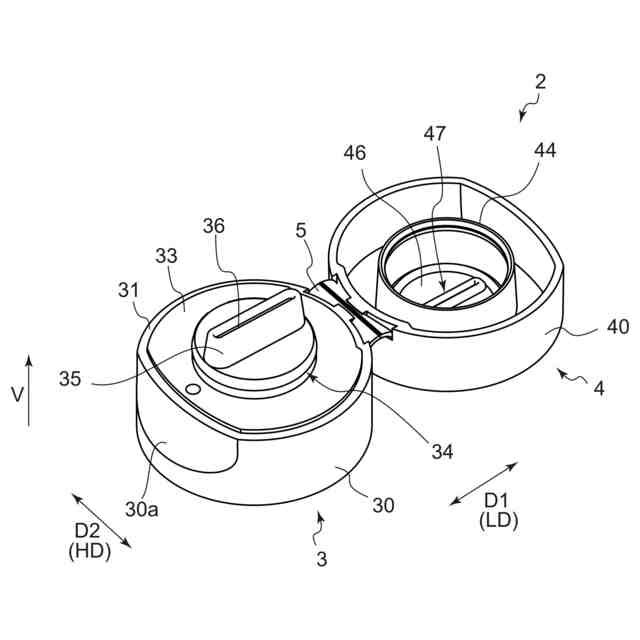

図３は、図２に示すキャップを上から視た斜視図である。

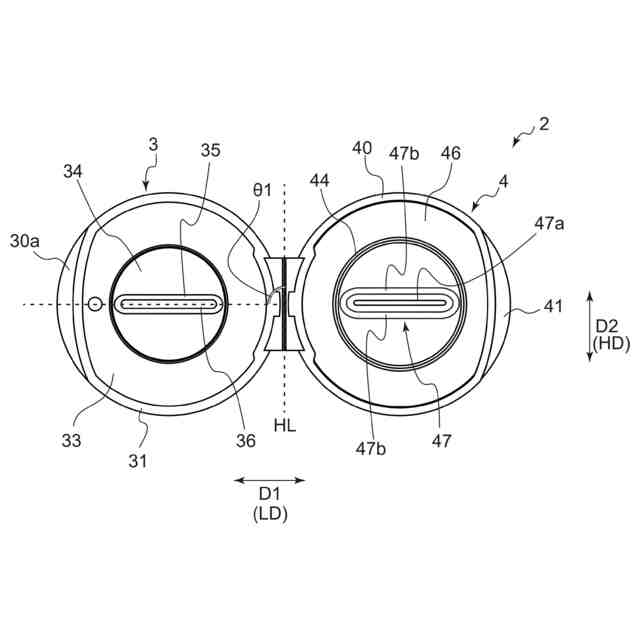

図４は、図２に示すキャップの平面図である。

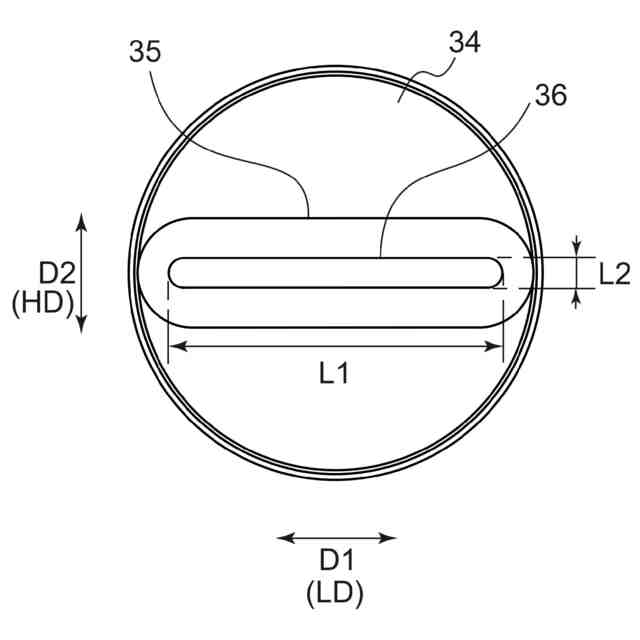

図５は、図４に示すノズル部及び台座部を示す拡大平面図である。

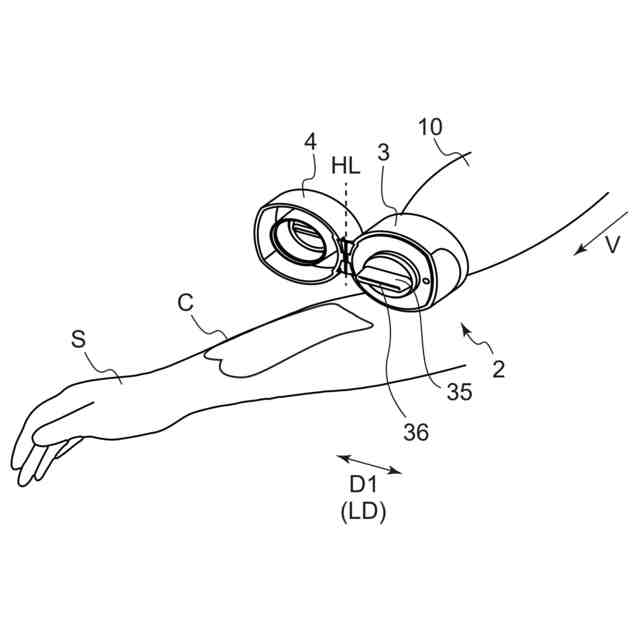

図６は、図１に示す容器の使用状態を示す斜視図である。

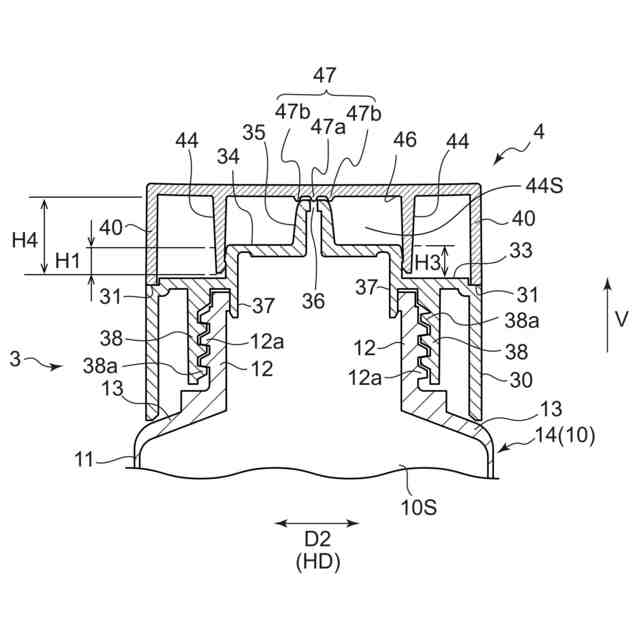

図７は、図１に示す容器のキャップが取り付けられた部位を示す図であって、第２方向に沿った断面図である。

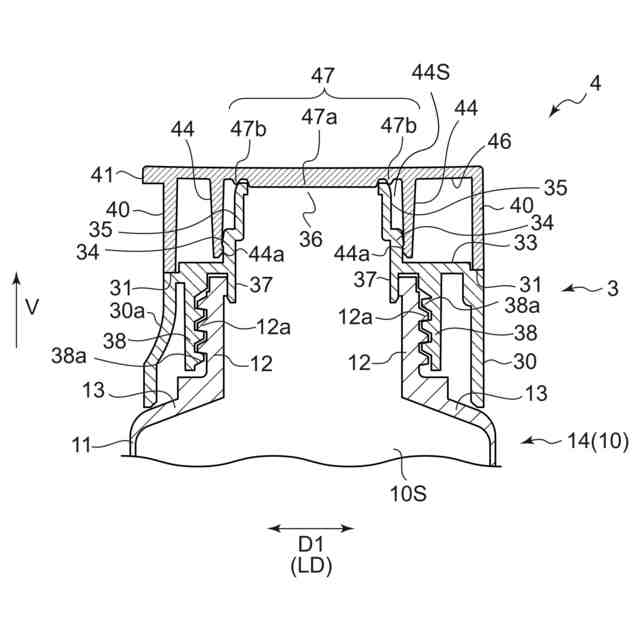

図８は、図１に示す容器のキャップが取り付けられた部位を示す図であって、第１方向に沿った断面図である。

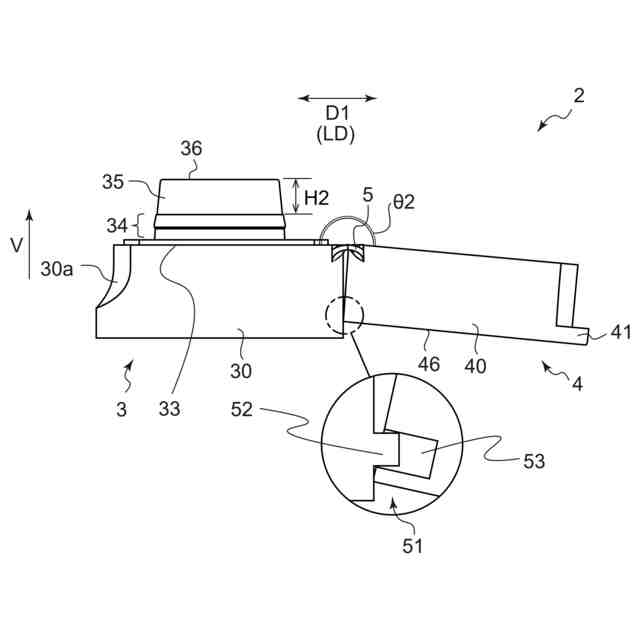

図９は、開蓋した蓋体をロックした状態を示すキャップの側面図である。
図１０は、図９に示すキャップを下から見た底面図である。
図１１は、図１に示す容器の使用状態における該容器と使用者の目線との関係を示す模式図である。
図１２（ａ）は、図４に示す蓋凸部の拡大平面図であり、図１２（ｂ）は、図１２（ａ）のＩＩ－ＩＩ線断面図である。
【発明を実施するための形態】
【０００９】
以下、本発明をその好ましい実施形態に基づき図面を参照しながら説明する。
図１には、本発明の容器の一実施形態である容器１が示されている。
本実施形態の容器１は、図１に示すように、内容物（図示せず）が収容されるチューブ容器であり、合成樹脂製の筒状のチューブ体からなる容器本体１０と、該容器本体１０に取り付けられたキャップ２とを具備する。
容器本体１０は、容器１に収容される内容物の収容空間１０Ｓを有する可撓性胴部１１（以下、単に「胴部１１」ともいう。）を有している。胴部１１は、一方向に長い筒状体であり、該胴部１１の長手方向の一端が、エンドシール部１６によって閉塞されている。エンドシール部１６は、胴部１１の長手方向一端の内面どうし間を接合することで形成されている。エンドシール部１６の形成は、熱融着や超音波等の公知の接合手段を用いることができる。
【００１０】
容器本体１０は、図１に示すように、筒状体である胴部１１の長手方向の他端、すなわちエンドシール部１６とは反対側の端部に、口首部形成部材１４が固定されている。口首部形成部材１４は、胴部１１よりも小さい外径を有する口首部１２と、該口首部１２に接続した円錐台状の肩部１３とを備えている（図７及び図８参照）。容器１において肩部１３は、胴部１１と口首部１２との間に位置している。口首部１２は、容器１の内容物を吐出する流路を内部に有する筒形状をなし、該流路と外部を接続する開口を有している。
口首部１２は、肩部１３よりも容器１の長手方向外方に位置している。口首部１２の外周面には、後述するキャップ本体３が螺合する螺条部１２ａが形成されている。口首部１２及び肩部１３の各内部は、胴部１１内の収容空間１０Ｓと連通しており、容器１から内容物を吐出する際、該収容空間１０Ｓから肩部１３を介して、口首部１２の開口に向かって内容物が移動する。
（【００１１】以降は省略されています）
