TOP
|
特許
|
意匠
|
商標
特許ウォッチ
Twitter
他の特許を見る
公開番号
2025074471
公報種別
公開特許公報(A)
公開日
2025-05-14
出願番号
2023185287
出願日
2023-10-30
発明の名称
接地抵抗低減剤
出願人
デンカ株式会社
代理人
個人
,
個人
,
個人
主分類
C04B
28/02 20060101AFI20250507BHJP(セメント;コンクリート;人造石;セラミックス;耐火物)
要約
【課題】地下水などの水が流れる場所においても、低い電気抵抗を維持できる接地抵抗低減剤を提供することを目的とする。
【解決手段】化学成分として、CaO、Al
2
O
3
、SiO
2
、及びアルカリ金属を含む、接地抵抗低減剤である。CaOを10~35質量%、Al
2
O
3
を10~30質量%、SiO
2
を15質量%以下の割合で含むことが好ましい。
【選択図】なし
特許請求の範囲
【請求項1】
化学成分として、CaO、Al
2
O
3
、SiO
2
、及びアルカリ金属を含む、接地抵抗低減剤。
続きを表示(約 510 文字)
【請求項2】
化学成分として、前記CaOを10~35質量%、前記Al
2
O
3
を10~30質量%、前記SiO
2
を15質量%以下の割合で含む、請求項1に記載の接地抵抗低減剤。
【請求項3】
前記CaOと前記Al
2
O
3
の含有モル比(CaO/Al
2
O
3
)が0.3~3.5である、請求項1又は2に記載の接地抵抗低減剤。
【請求項4】
ブレーン比表面積が、3,000~8,000cm
2
/gである、請求項1又は2に記載の接地抵抗低減剤。
【請求項5】
さらに、オキシカルボン酸を含有する、請求項1又は2に記載の接地抵抗低減剤。
【請求項6】
溶出pHが、5~9である、請求項1又は2に記載の接地抵抗低減剤。
【請求項7】
砂を15質量%以下の割合で含有する、請求項1又は2に記載の接地抵抗低減剤。
【請求項8】
さらに、消石灰を含有する、請求項1又は2に記載の接地抵抗低減剤。
発明の詳細な説明
【技術分野】
【0001】
本発明は、電気工事等の接地工事で使用する接地抵抗低減剤に関する。
続きを表示(約 1,700 文字)
【背景技術】
【0002】
従来、通信設備や電力設備などを設置する場合に接地電極が敷設される。この接地電極を敷設する際、接地抵抗が低ければ低いほど、大電流を円滑に地中に放電することができるため、各種接地抵抗低減処理が実施されている。例えば、接地電極の周辺土壌に接地抵抗低減剤を充填・処理し、接地抵抗の低減を図る試みが行われてきた。
【0003】
使用される接地抵抗低減剤として、例えば、下記の特許文献1には、シリカゾルと、炭素物質及び/又はゲル化物質を含有してなる接地抵抗低減剤が記載されている。また、特許文献2には、平均粒子径15μm以下の水硬性物質微粒子を含有してなる接地抵抗低減剤が記載されている。
【先行技術文献】
【特許文献】
【0004】
特開平10-208840号公報
特開平10-203853号公報
【発明の概要】
【発明が解決しようとする課題】
【0005】
接地抵抗低減剤は、様々な場所で使用されており、地下水などの水が流れる場所での使用も想定されるが、このような場所での使用を想定した接地抵抗低減剤の検討はなされていなかった。特許文献1及び2に記載の接地抵抗低減剤についても、水が流れる場所における使用を想定したものではなかった。
【0006】
本発明はこのような事情に鑑みてなされたものであり、地下水などの水が流れる場所においても、低い電気抵抗を維持できる接地抵抗低減剤を提供することを目的とする。
【課題を解決するための手段】
【0007】
本発明者らは、上記課題を解決するために鋭意研究を行った結果、所定の化学成分を含むことにより、当該課題を解決できることを見出し、本発明に至った。すなわち、本発明は以下の通りである。
[1]化学成分として、CaO、Al
2
O
3
、SiO
2
、及びアルカリ金属を含む、接地抵抗低減剤。
[2]化学成分として、前記CaOを10~35質量%、前記Al
2
O
3
を10~30質量%、前記SiO
2
を15質量%以下の割合で含む、[1]に記載の接地抵抗低減剤。
[3]前記CaOと前記Al
2
O
3
の含有モル比(CaO/Al
2
O
3
)が0.3~3.5である、[1]又は[2]に記載の接地抵抗低減剤。
[4]ブレーン比表面積が、3,000~8,000cm
2
/gである、[1]~[3]のいずれかに記載の接地抵抗低減剤。
[5]さらに、オキシカルボン酸を含有する、[1]~[4]のいずれかに記載の接地抵抗低減剤。
[6]溶出pHが、5~9である、[1]~[5]のいずれかに記載の接地抵抗低減剤。
[7]砂を15質量%以下の割合で含有する、[1]~[6]のいずれかに記載の接地抵抗低減剤。
[8]さらに、消石灰を含有する、[1]~[7]のいずれかに記載の接地抵抗低減剤。
【発明の効果】
【0008】
本発明によれば、地下水などの水が流れる場所においても、低い電気抵抗を維持することができる。
【発明を実施するための形態】
【0009】
以下、本発明の接地抵抗低減剤について詳細に説明するが、本発明は当該実施形態に限定されるものではない。なお、本明細書における「%」は特に限定しない限り質量基準とする。また、記号「~」を用いて規定された数値範囲は「~」の両端(上限及び下限)の数値を含むものとする。
【0010】
[接地抵抗低減剤]
本発明の接地抵抗低減剤は、化学成分として、CaO、Al
2
O
3
、SiO
2
、及びアルカリ金属を含む。

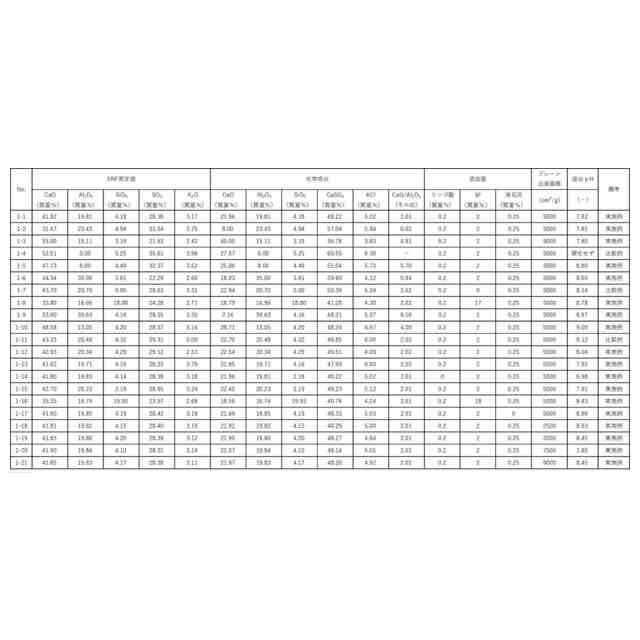

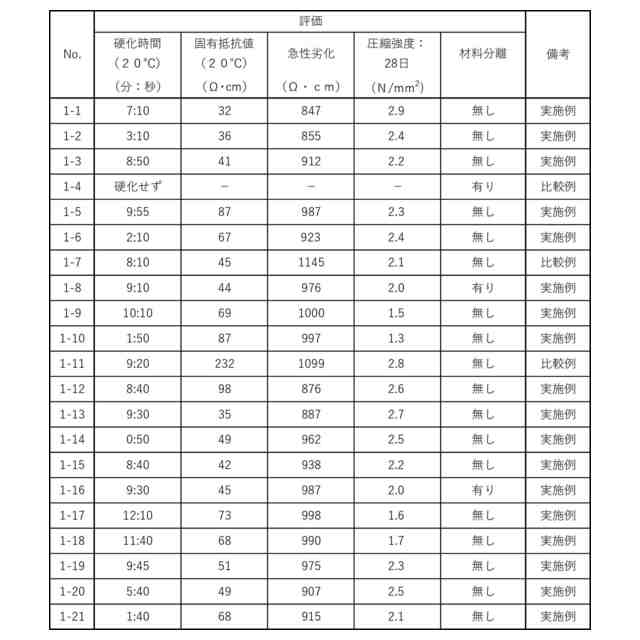

(【0011】以降は省略されています)
この特許をJ-PlatPatで参照する
関連特許
デンカ株式会社
積層体及び構造体
24日前
デンカ株式会社
植物育成用照明装置
1か月前
デンカ株式会社
水膨張性止水組成物
11日前
デンカ株式会社
カルシウムアルミネートの製造方法
10日前
デンカ株式会社
Ceで付活されたαサイアロン蛍光体
26日前
デンカ株式会社
樹脂充填板の製造方法、及び、樹脂充填板
17日前
デンカ株式会社
カーボンブラックを評価または選別する方法
1か月前
デンカ株式会社
コンクリート補強工法およびコンクリート構造物
17日前
デンカ株式会社
Ceで付活されたαサイアロン蛍光体の製造方法
26日前
デンカ株式会社
コンクリート裏面補強工法およびコンクリート構造物
17日前
デンカ株式会社
有機酸カルシウム、添加材組成物、及びセメント組成物
12日前
デンカ株式会社
画像処理システム、画像処理方法、および画像処理プログラム
1か月前
デンカ株式会社
画像処理システム、画像処理方法、および画像処理プログラム
1か月前
デンカ株式会社
セラミックス基板、セラミックス基板の製造方法及び積層基板
24日前
デンカ株式会社
セラミックス基板、セラミックス基板の製造方法及び積層基板
24日前
デンカ株式会社
特定の遺伝子型を有するHLAに結合するエピトープの特定方法
10日前
デンカ株式会社
カーボンブラックおよびカーボンブラックを評価または選別する方法
1か月前
デンカ株式会社
酸化マグネシウム粉末及びその製造方法、混合粉末、並びに樹脂組成物
18日前
デンカ株式会社
ゴム組成物、その架橋物、及びアクリルゴムの製造方法
24日前
デンカ株式会社
正極組成物、正極形成用塗液、正極、電池、導電材、スラリー、正極形成用塗液の製造方法、及び正極の製造方法
4日前
デンカ株式会社
コンクリート構造物の再アルカリ化処理方法、コンクリート構造物の電気化学的防食工法及びコンクリート構造物
10日前
デンカ株式会社
正極組成物、正極形成用塗液、正極、電池、導電材、スラリー、正極形成用塗液の製造方法、及び正極の製造方法
4日前
デンカ株式会社
IgG結合ペプチドを用いたIgG抗体の部位特異的修飾体を用いた免疫測定方法
24日前
デンカ株式会社
ブチル系ゴム粘着剤組成物、粘着テープ、屋根用防水シート、便器固定用粘着剤組成物、及び接合体
2日前
株式会社トクヤマ
水硬性組成物
24日前
東ソー株式会社
焼結体の製造方法
1か月前
東ソー株式会社
焼結体の製造方法
1か月前
花王株式会社
空洞充填材
1か月前
株式会社トクヤマ
窒化ケイ素基板の製造方法
20日前
花王株式会社
粘土含有石膏スラリー
1か月前
花王株式会社
水硬性組成物用添加剤
1か月前
花王株式会社
水硬性組成物用添加剤
1か月前
花王株式会社
水硬性組成物用混和剤
1か月前
太平洋セメント株式会社
固化材
20日前
黒崎播磨株式会社
断熱材
1か月前
琉球セメント株式会社
処理設備、および処理方法
1か月前
続きを見る
他の特許を見る
