特許ウォッチ

公開番号2025103979
公報種別公開特許公報(A)
公開日2025-07-09
出願番号2023221764
出願日2023-12-27
発明の名称水膨張性止水組成物
出願人デンカ株式会社
代理人SK弁理士法人,個人,個人
主分類C08L 71/03 20060101AFI20250702BHJP(有機高分子化合物;その製造または化学的加工;それに基づく組成物)
要約【課題】水膨張性、水膨張後の形状保持性、非付着性、及び変形性に優れた水膨張性組成物を提供する。
【解決手段】本発明によれば、エチレンオキサイド成分が共重合されたエピクロルヒドリン系ゴムであるゴムA100重量部に対し、無機化合物を10～300質量部、軟化剤を10～300質量部を含む、水膨張性止水組成物が提供される。
【選択図】なし
特許請求の範囲【請求項１】
エチレンオキサイド成分が共重合されたエピクロルヒドリン系ゴムであるゴムＡ１００重量部に対し、無機化合物を１０～３００質量部、軟化剤を１０～３００質量部を含む、水膨張性止水組成物。
続きを表示（約 270 文字）【請求項２】
前記ゴムＡ１００重量部に対し、前記ゴムＡ以外の吸水性樹脂を３００質量部以下さらに含む、請求項１に記載の水膨張性止水組成物。
【請求項３】
前記無機化合物が、シリカ含む、請求項１または請求項２に記載の水膨張性止水組成物。
【請求項４】
前記軟化剤が、エステル系可塑剤、またはエーテル系可塑剤の、少なくとも何れか一方を含む、請求項１または請求項２に記載の水膨張性止水組成物。
【請求項５】
シール材として用いられる、請求項１または請求項２に記載の水膨張性止水組成物。

発明の詳細な説明【技術分野】
【０００１】
本発明は、シール材を製造可能な水膨張性止水組成物に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
土木・建築分野では、トンネル内セグメントや地下ヒューム管あるいは上下水道用Ｕ字溝など様々な管の接続部に、漏水防止や止水の目的でテープ状やフィルム状等に成形された水膨張性止水材が用いられる。
【０００３】
例えば、特許文献１には、エピクロルヒドリン系重合体ゴムとスチレンブタジエンゴム（ＳＢＲ）からなるゴム成分に、酸化マグネシウム、スルフェンアミド系化合物、硫黄及び/または活性硫黄放出型有機加硫促進剤、チオウレア系化合物、さらに必要により吸水性物質を含有する加硫用組成物が開示されている。
【先行技術文献】
【特許文献】
【０００４】
特開2006-028337
【発明の概要】
【発明が解決しようとする課題】
【０００５】
水膨張性止水組成物を用いて製造されたシール材は、水に接すると水を吸収して体積が膨張することによって止水性を発揮する。このようなシール材には、水吸収による膨張性に優れることと、吸水して膨張した際でも崩壊しない形状保安定性に優れることという、相反する性質が同時に望まれている。
【０００６】
また、特許文献１の水膨張性組成物の形状は、テープ状やシート状であるため、止水対象箇所の形状が複雑であった場合、その形状に合わせて水膨張性組成物を自由に変形させ、施工することは困難であった。
【０００７】
本発明は、上記事情に鑑みてなされたものであり、水膨張性、水膨張後の形状保持性、非付着性、及び変形性に優れた水膨張性組成物を提供することを目的とする。
【課題を解決するための手段】
【０００８】
本発明者らは上記課題を解決するために鋭意検討した。その結果、特定の配合の組成物を用いることにより、上記課題を解決しうることを見出し、本発明を完成するに至った。
【０００９】
すなわち、本発明は以下のとおりである
［１］エチレンオキサイド成分が共重合されたエピクロルヒドリン系ゴムであるゴムＡ１００重量部に対し、無機化合物を１０～３００質量部、軟化剤を１０～３００質量部を含む、水膨張性止水組成物。
［２］前記ゴムＡ１００重量部に対し、前記ゴムＡ以外の吸水性樹脂を３００質量部以下さらに含む、［１］に記載の水膨張性止水組成物。
［３］前記無機化合物が、シリカ含む、［１］または［２］に記載の水膨張性止水組成物。
［４］前記軟化剤が、エステル系可塑剤、またはエーテル系可塑剤の、少なくとも何れか一方を含む、［１］または［２］に記載の水膨張性止水組成物。
［５］シール材として用いられる、［１］～［４］のいずれか一項に記載の水膨張性止水組成物。
【発明の効果】
【００１０】
本発明によれば、水膨張性、水膨張後の形状保持性、非付着性、及び変形性に優れたシール材を製造可能な水膨張性止水組成物を提供することができる。
【発明を実施するための形態】

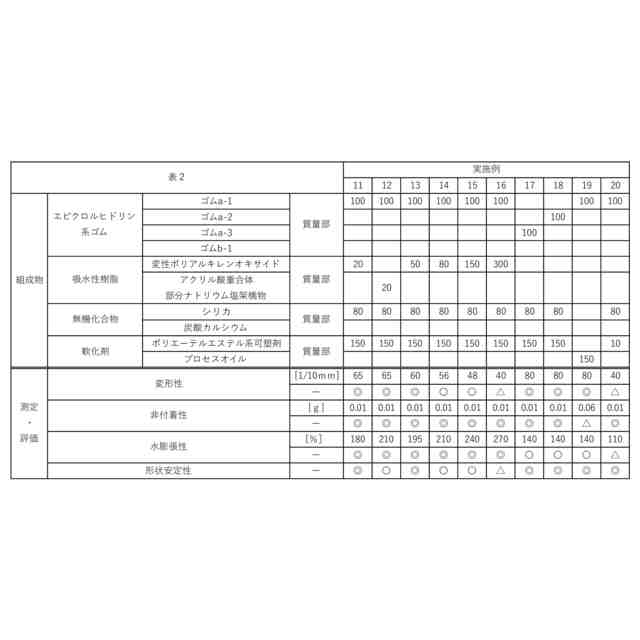

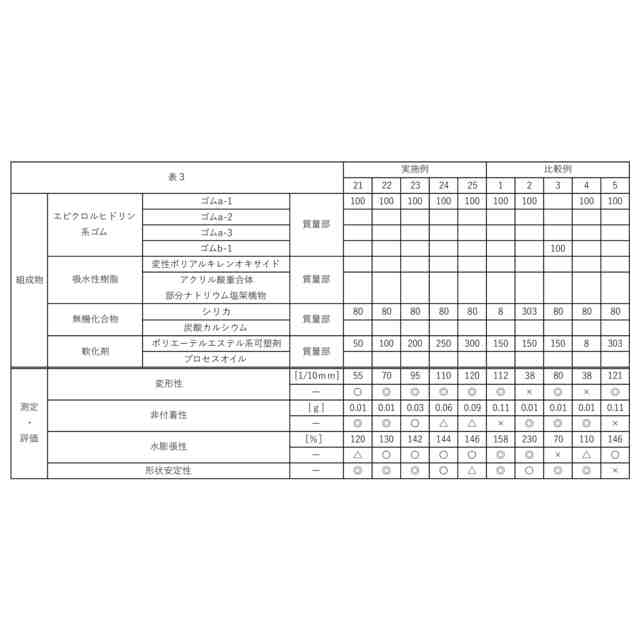

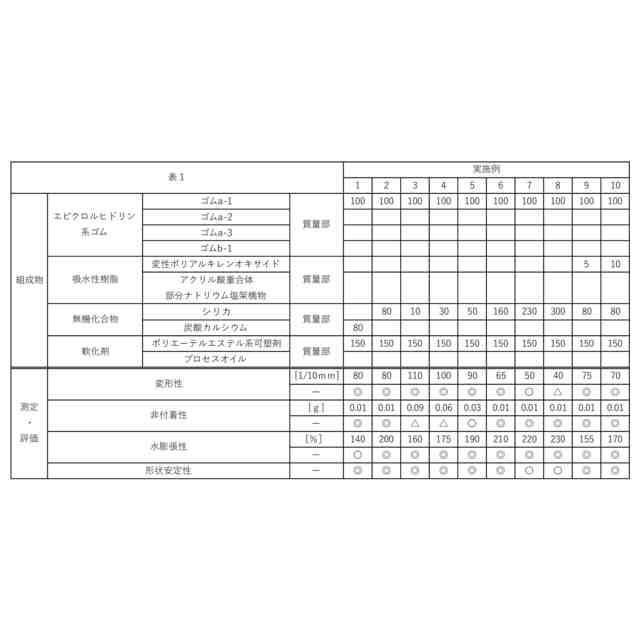

（【００１１】以降は省略されています）

関連特許
