特許ウォッチ

公開番号2025117257
公報種別公開特許公報(A)
公開日2025-08-12
出願番号2024012001
出願日2024-01-30
発明の名称接着性組成物、構造体およびゴルフクラブ
出願人デンカ株式会社
代理人個人
主分類C08L 101/12 20060101AFI20250804BHJP(有機高分子化合物;その製造または化学的加工;それに基づく組成物)
要約【課題】フィラーの沈降を抑制できる接着性組成物を提供する。
【解決手段】樹脂成分(A)およびフィラー(B)を含み、上記樹脂成分(A)の密度ρ_P[g/cm³]と上記フィラー(B)の密度ρ_F[g/cm³]との差(ρ_P-ρ_F)の絶対値が0.80以下である、接着性組成物。
【選択図】なし
特許請求の範囲【請求項１】
樹脂成分（Ａ）およびフィラー（Ｂ）を含み、
前記樹脂成分（Ａ）の密度ρ
Ｐ
［ｇ／ｃｍ
３
］と前記フィラー（Ｂ）の密度ρ
Ｆ
［ｇ／ｃｍ
３
］との差（ρ
Ｐ
－ρ
Ｆ
）の絶対値が０．８０以下である、接着性組成物。
続きを表示（約 800 文字）【請求項２】
前記フィラー（Ｂ）が、（メタ）アクリル樹脂、ポリエチレン樹脂、ポリプロピレン樹脂、ポリビニル樹脂、ポリスチレン樹脂、ポリエステル樹脂、ポリカーボネート樹脂、ポリ（メタ）アクリロニトリル樹脂、ポリアミド樹脂およびウレタン樹脂からなる群から選択される一種または二種以上を含む、請求項１に記載の接着性組成物。
【請求項３】
前記フィラー（Ｂ）が（メタ）アクリル樹脂を含む、請求項２に記載の接着性組成物。
【請求項４】
前記樹脂成分（Ａ）の密度ρ
Ｐ
が０．６０ｇ／ｃｍ
３
以上１．４０ｇ／ｃｍ
３
以下である、請求項１または２に記載の接着性組成物。
【請求項５】
前記フィラー（Ｂ）の密度ρ
Ｆ
が０．６０ｇ／ｃｍ
３
以上２．２０ｇ／ｃｍ
３
以下である、請求項１または２に記載の接着性組成物。
【請求項６】
レーザー回折法による、前記フィラー（Ｂ）のメジアン径Ｄ
５０
が１０μｍ以上５００μｍ以下である、請求項１または２に記載の接着性組成物。
【請求項７】
前記樹脂成分（Ａ）の含有量を１００質量部としたとき、前記フィラー（Ｂ）の含有量が１質量部以上５０質量部以下である、請求項１または２に記載の接着性組成物。
【請求項８】
前記フィラー（Ｂ）が球状フィラーを含む、請求項１または２に記載の接着性組成物。
【請求項９】
前記樹脂成分（Ａ）が（メタ）アクリレートを含む、請求項１または２に記載の接着性組成物。
【請求項１０】
前記樹脂成分（Ａ）がエラストマーを含む、請求項１または２に記載の接着性組成物。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、接着性組成物、構造体およびゴルフクラブに関する。
続きを表示（約 2,800 文字）【背景技術】
【０００２】
接着性組成物にフィラーを配合する場合がある。
【０００３】
特許文献１には、少なくとも１つの熱硬化性のモノマー、複数個のスペーサー、および含有されていてもよい少なくとも１つの硬化開始剤を含み、前記スペーサーが１または複数の有機ポリマーから構成される接着剤組成物が開示されている。また、特許文献１には、解決しようとする課題として、半導体素子のパッケージング中のボンドラインおよび平面性を制御する有効な方法が求められていることが記載されている。
【先行技術文献】
【特許文献】
【０００４】
特表２００５－５１９１５０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
本発明は、フィラーの沈降を抑制できる接着性組成物を提供する。
【課題を解決するための手段】
【０００６】
本発明によれば、以下に示す接着性組成物、構造体およびゴルフクラブが提供される。
【０００７】
１．樹脂成分（Ａ）およびフィラー（Ｂ）を含み、
前記樹脂成分（Ａ）の密度ρ
Ｐ
［ｇ／ｃｍ
３
］と前記フィラー（Ｂ）の密度ρ
Ｆ
［ｇ／ｃｍ
３
］との差（ρ
Ｐ
－ρ
Ｆ
）の絶対値が０．８０以下である、接着性組成物。
２．前記フィラー（Ｂ）が、（メタ）アクリル樹脂、ポリエチレン樹脂、ポリプロピレン樹脂、ポリビニル樹脂、ポリスチレン樹脂、ポリエステル樹脂、ポリカーボネート樹脂、ポリ（メタ）アクリロニトリル樹脂、ポリアミド樹脂およびウレタン樹脂からなる群から選択される一種または二種以上を含む、１．に記載の接着性組成物。
３．前記フィラー（Ｂ）が（メタ）アクリル樹脂を含む、２．に記載の接着性組成物。
４．前記樹脂成分（Ａ）の密度ρ
Ｐ
が０．６０ｇ／ｃｍ
３
以上１．４０ｇ／ｃｍ
３
以下である、１．～３．のいずれかに記載の接着性組成物。
５．前記フィラー（Ｂ）の密度ρ
Ｆ
が０．６０ｇ／ｃｍ
３
以上２．２０ｇ／ｃｍ
３
以下である、１．～４．のいずれかに記載の接着性組成物。
６．レーザー回折法による、前記フィラー（Ｂ）のメジアン径Ｄ
５０
が１０μｍ以上５００μｍ以下である、１．～５．のいずれかに記載の接着性組成物。
７．前記樹脂成分（Ａ）の含有量を１００質量部としたとき、前記フィラー（Ｂ）の含有量が１質量部以上５０質量部以下である、１．～６．のいずれかに記載の接着性組成物。
８．前記フィラー（Ｂ）が球状フィラーを含む、１．～７．のいずれかに記載の接着性組成物。
９．前記樹脂成分（Ａ）が（メタ）アクリレートを含む、１．～８．のいずれかに記載の接着性組成物。
１０．前記樹脂成分（Ａ）がエラストマーを含む、１．～９．のいずれかに記載の接着性組成物。
１１．前記エラストマーが、（メタ）アクリロニトリル・ブタジエンゴム、メチル（メタ）アクリレート・ブタジエン・スチレンゴム、および、メチル（メタ）アクリレート・ブタジエン・（メタ）アクリロニトリル・スチレンゴムからなる群から選択される一種または二種以上を含む、１０．に記載の接着性組成物。
１２．前記樹脂成分（Ａ）の全量を１００質量％としたとき、前記エラストマーの含有量が１質量％以上５０質量％以下である、１０．または１１．に記載の接着性組成物。
１３．前記樹脂成分（Ａ）がラジカル重合開始剤をさらに含む、１．～１２．のいずれかに記載の接着性組成物。
１４．前記樹脂成分（Ａ）が還元剤をさらに含む、１．～１３．のいずれかに記載の接着性組成物。
１５．前記接着性組成物の全量を１００質量％としたとき、前記樹脂成分（Ａ）および前記フィラー（Ｂ）の合計含有量が５０質量％以上１００質量％以下である、１．～１４．のいずれかに記載の接着性組成物。
１６．前記接着性組成物が第１剤と第２剤とからなり、かつ、前記第１剤と前記第２剤とを混合して用いる２剤型の接着性組成物であり、
前記第１剤がラジカル重合開始剤を含み、
前記第２剤が還元剤を含む、１．～１５．に記載の接着性組成物。
１７．Ｂ型粘度計を用いて、温度２５℃、せん断速度５．５ｓ
－１
の条件で測定される、前記第１剤および前記第２剤の粘度が、それぞれ２，０００ｍＰａ・ｓ以上６，５００ｍＰａ・ｓ以下である、１６．に記載の接着性組成物。
１８．第１部材と、少なくとも一部が前記第１部材内に挿入された第２部材との間に充填され、かつ、前記第１部材内に前記第２部材の少なくとも一部を固定することが可能な、１．～１７．のいずれかに記載の接着性組成物。
１９．前記第１部材がゴルフクラブ用スリーブであり、前記第２部材がゴルフクラブ用シャフトである、１８．に記載の接着性組成物。
２０．第１部材と、
少なくとも一部が前記第１部材内に挿入された第２部材と、
前記第１部材と前記第２部材との間に、１．～１９．のいずれかに記載の接着性組成物の硬化体と、
を含む構造体。
２１．ゴルフクラブ用スリーブと、
少なくとも一部が前記ゴルフクラブ用スリーブ内に挿入されたゴルフクラブ用シャフトと、
前記ゴルフクラブ用スリーブと前記ゴルフクラブ用シャフトとの間に、１．～１９．のいずれかに記載の接着性組成物の硬化体と、
を含むゴルフクラブ。
２２．樹脂成分（Ａ）およびフィラー（Ｂ）を含み、
前記樹脂成分（Ａ）の密度ρ
Ｐ
［ｇ／ｃｍ
３
］と前記フィラー（Ｂ）の密度ρ
Ｆ
［ｇ／ｃｍ
３
］との差（ρ
Ｐ
【発明の効果】
【０００８】
本発明によれば、フィラーの沈降を抑制できる接着性組成物を提供できる。
【発明を実施するための形態】
【０００９】
以下、本発明を実施形態に基づいて説明する。
【００１０】
本実施形態における「（メタ）アクリレート」との表記は、アクリレートとメタクリレートの両方を包含する概念を表す。「（メタ）アクリル」等の類似の表記についても同様である。

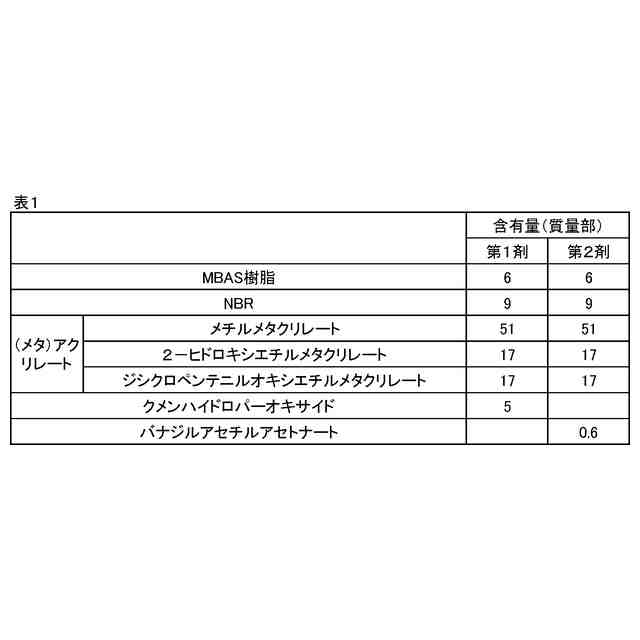

（【００１１】以降は省略されています）

関連特許
