特許ウォッチ

公開番号2025067893
公報種別公開特許公報(A)
公開日2025-04-24
出願番号2024178924
出願日2024-10-11
発明の名称水硬性組成物
出願人花王株式会社
代理人個人,個人
主分類C04B 28/02 20060101AFI20250417BHJP(セメント;コンクリート;人造石;セラミックス;耐火物)
要約【課題】凝結遅延性が軽減される、か焼粘土を含んだ水硬性組成物を提供する。
【解決手段】下記(A)成分、(B)成分、(C)成分及び(D)成分を含有する、水硬性組成物。
(A)成分:水硬性粉体〔但し、(B)成分に該当するものを除く〕
(B)成分:か焼粘土

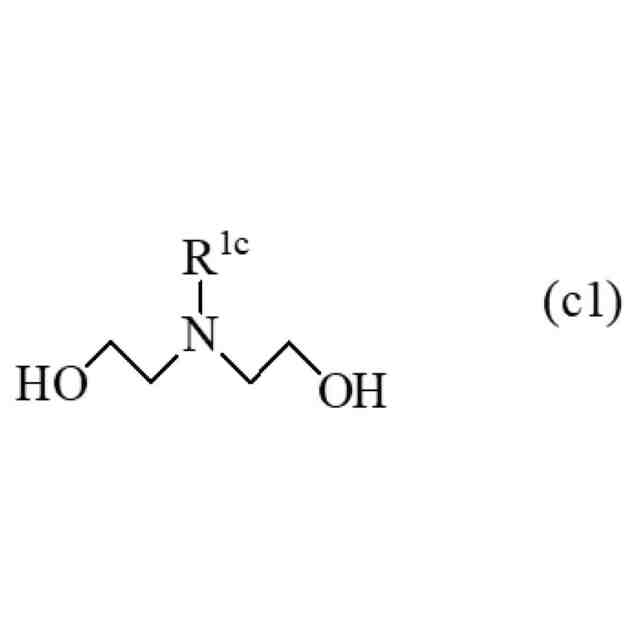

(C)成分:下記一般式(c1)で表される化合物又はその塩
【化1】
<com:Image com:imageContentCategory="Drawing"> <com:ImageFormatCategory>JPEG</com:ImageFormatCategory> <com:FileName>2025067893000010.jpg</com:FileName> <com:HeightMeasure com:measureUnitCode="Mm">33</com:HeightMeasure> <com:WidthMeasure com:measureUnitCode="Mm">153</com:WidthMeasure> </com:Image>
〔式中、R^1cは水素原子、炭素数1以上4以下の炭化水素基又は炭素数2以上4以下のヒドロキシアルキル基を表す。〕
(D)成分:ポリカルボン酸系分散剤
【選択図】なし
特許請求の範囲【請求項１】
下記（Ａ）成分、（Ｂ）成分、（Ｃ）成分及び（Ｄ）成分を含有する、水硬性組成物。
（Ａ）成分：水硬性粉体〔但し、（Ｂ）成分に該当するものを除く〕
（Ｂ）成分：か焼粘土
（Ｃ）成分：下記一般式（ｃ１）で表される化合物又はその塩
JPEG
33
153
〔式中、Ｒ
１ｃ
は水素原子、炭素数１以上４以下の炭化水素基又は炭素数２以上４以下のヒドロキシアルキル基を表す。〕
（Ｄ）成分：ポリカルボン酸系分散剤
続きを表示（約 1,200 文字）【請求項２】
（Ｂ）成分を、（Ａ）成分と（Ｂ）成分の合計１００質量部に対して、１質量部以上６０質量部以下含有する、請求項１に記載の水硬性組成物。
【請求項３】
（Ｃ）成分を、（Ａ）成分と（Ｂ）成分の合計１００質量部に対して、０．００５質量部以上０．５質量部以下含有する、請求項１又は２に記載の水硬性組成物。
【請求項４】
（Ｂ）成分の含有量と（Ｃ）成分の含有量の質量比（（Ｂ）／（Ｃ））が、２５以上５，０００以下である、請求項１又は２に記載の水硬性組成物。
【請求項５】
（Ｄ）成分を、（Ａ）成分と（Ｂ）成分の合計１００質量部に対して、０．０１質量部以上１質量部以下含有する、請求項１又は２に記載の水硬性組成物。
【請求項６】
更に（Ｅ）水を含有し、前記（Ｅ）成分を、（Ａ）成分と（Ｂ）成分の合計１００質量部に対して、１５質量部以上１００質量部以下含有する、請求項１又は２に記載の水硬性組成物。
【請求項７】
下記（Ａ）成分、（Ｂ）成分、（Ｃ）成分及び（Ｄ）成分を配合してなる、水硬性組成物。
（Ａ）成分：水硬性粉体〔但し、（Ｂ）成分に該当するものを除く〕
（Ｂ）成分：か焼粘土
（Ｃ）成分：下記一般式（ｃ１）で表される化合物又はその塩
JPEG
33
153
〔式中、Ｒ
１ｃ
は水素原子、炭素数１以上４以下の炭化水素基又は炭素数２以上４以下のヒドロキシアルキル基を表す。〕
（Ｄ）成分：ポリカルボン酸系分散剤
【請求項８】
下記（Ａ）成分、（Ｂ）成分、（Ｃ）成分及び（Ｄ）成分を混合する、水硬性組成物の製造方法。
（Ａ）成分：水硬性粉体〔但し、（Ｂ）成分に該当するものを除く〕
（Ｂ）成分：か焼粘土
（Ｃ）成分：下記一般式（ｃ１）で表される化合物又はその塩
JPEG
33
153
〔式中、Ｒ
１ｃ
は水素原子、炭素数１以上４以下の炭化水素基又は炭素数２以上４以下のヒドロキシアルキル基を表す。〕
（Ｄ）成分：ポリカルボン酸系分散剤
【請求項９】
（Ａ）成分、（Ｂ）成分及び（Ｃ）成分を含有する混合物に、（Ｄ）成分及び（Ｅ）水を含有する混合物を混合する、請求項８に記載の水硬性組成物の製造方法。
【請求項１０】
下記一般式（ｃ１）で表される化合物又はその塩を含む、（Ａ）水硬性粉体及び（Ｂ）か焼粘土を含有する水硬性組成物の強度増強剤。
JPEG
33
153
〔式中、Ｒ
１ｃ
は水素原子、炭素数１以上４以下の炭化水素基又は炭素数２以上４以下のヒドロキシアルキル基を表す。〕

発明の詳細な説明【技術分野】
【０００１】
本発明は、水硬性組成物、水硬性組成物の製造方法及び水硬性組成物の強度増強剤に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
セメントコンクリートは、主にポルトランドセメント、水、細骨材、粗骨材を混合し成形、硬化させることによって製造される、人類の発展に欠くことのできない建設資材である。
【０００３】
ポルトランドセメントは、石灰石、粘土、珪石、及び鉄原料等を乾燥し、混合、焼成して得られるセメントクリンカを主原料として製造されるが、焼成工程においては石灰石の脱炭酸により大量のＣＯ
２
が排出される。近年、セメント産業におけるＣＯ
２
排出量削減に向けた取り組みの一環として、セメントクリンカの代わりに（潜在）水硬性を示す鉱物、スラグ、又はアッシュ等を混合した、混合セメントの普及促進が検討されている。
【０００４】
混合セメントに混合される混合材；（潜在）水硬性を示す鉱物、スラグ、又はアッシュ等としては、例えば、ポゾラン作用のあるもの（フライアッシュ、シリカフューム、火山灰、珪酸白土、か焼粘土）や、潜在水硬性のあるもの（例えば高炉スラグ）、Ｃ３Ａ（アルミン酸三カルシウム）又はＣ４ＡＦ（鉄アルミン酸四カルシウム）と反応するもの（例えば石灰石）などが挙げられる。
【０００５】
特許文献１には、１０～９９ｗｔ％の、塩の形態の、好ましくは無機酸塩の形態の第二級又は第三級アルカノールアミンと、１～９０ｗｔ％の塩化されていないアルカノールアミンとを含む組成物によって、アルカノールアミンを安定化し、粉砕補助性能に対する制御を可能とすることで、向上された圧縮強度、特に２８日での強度の特性を維持する、部分的にプロトン化されたアルカノールアミン組成物、及びミルにおける使用について開示されている。
【先行技術文献】
【特許文献】
【０００６】
特開２０２３－５２１７２７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００７】
しかしながら、か焼粘土を含む水硬性組成物には、か焼粘土を配合しない水硬性組成物に比べ、同一の流動性（加工性）を得るために必要なセメント分散剤添加量が増加し、過剰添加されたセメント分散剤によってセメント水和反応が阻害され、凝結遅延が起こる（早強性が低下する）といった課題があった。
本発明は、凝結遅延性が軽減される、か焼粘土を含んだ水硬性組成物該水硬性組成物の製造方法及び水硬性組成物の強度増強剤を提供する。
【課題を解決するための手段】
【０００８】
本発明は、一つの実施形態において、下記（Ａ）成分、（Ｂ）成分、（Ｃ）成分及び（Ｄ）成分を含有する、水硬性組成物を提供する。
（Ａ）成分：水硬性粉体〔但し、（Ｂ）成分に該当するものを除く〕
（Ｂ）成分：か焼粘土
（Ｃ）成分：下記一般式（ｃ１）で表される化合物又はその塩
JPEG
33
153
〔式中、Ｒ
１ｃ
は水素原子、炭素数１以上４以下の炭化水素基又は炭素数２以上４以下のヒドロキシアルキル基を表す。〕
（Ｄ）成分：ポリカルボン酸系分散剤
【０００９】
また、本発明は、別の実施形態において、上記（Ａ）成分、（Ｂ）成分、（Ｃ）成分及び（Ｄ）成分を配合してなる、水硬性組成物を提供する。
【００１０】
また、本発明は、別の実施形態において、上記（Ａ）成分、（Ｂ）成分、（Ｃ）成分及び（Ｄ）成分を混合する、水硬性組成物の製造方法を提供する。
（【００１１】以降は省略されています）

関連特許
