公開番号2025065675
公報種別公開特許公報(A)
公開日2025-04-22
出願番号2023175045
出願日2023-10-10
発明の名称エレベータシステム及び該エレベータシステムを備えたエレベータ
出願人フジテック株式会社
代理人個人,個人
主分類B66B 3/02 20060101AFI20250415BHJP(巻上装置;揚重装置;牽引装置)
要約【課題】エレベータの乗りかご内において、エレベータの利用状況に関する情報をより多く表示するエレベータシステムを提供する。
【解決手段】エレベータシステム100において、乗りかご5の運転方向及び前記乗りかご5内の状況を示す乗りかご表示7、並びに通過階及び前記通過階の上下の階の階名表示を表示する表示器6と、前記表示器6における表示を制御する制御手段17とを備え、前記制御手段17は、前記乗りかご5内に車椅子を使用しない乗客があるときには、前記乗りかご表示7内に人表示72を表示し、前記乗りかご5内に車椅子を使用する乗客があるときは、前記乗りかご表示7内に車椅子表示73を表示する。
【選択図】図2
特許請求の範囲【請求項１】
乗りかごの運転方向及び前記乗りかご内の状況を示す乗りかご表示、並びに通過階及び前記通過階の上下の階の階名表示を表示する表示器と、
前記表示器における表示を制御する制御手段とを備え、
前記制御手段は、前記乗りかご内に車椅子を使用しない乗客があるときは、前記乗りかご表示内に人表示を表示し、
前記乗りかご内に車椅子を使用する乗客があるときは、前記乗りかご表示内に車椅子表示を表示する
エレベータシステム。
続きを表示（約 1,100 文字）【請求項２】

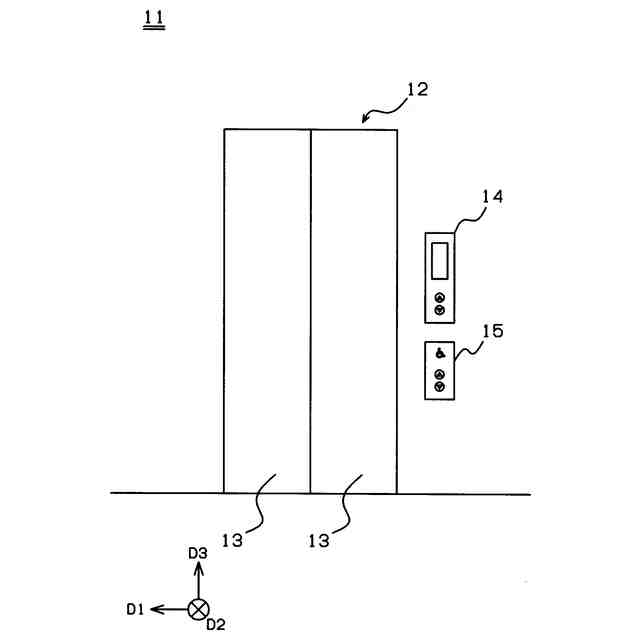

車椅子用乗場登録装置が設けられた複数の乗場を備え、
前記表示器は、乗場呼びに応答して停止する乗場呼び停止階の状況を示す乗場呼び停止階表示を表示し、
前記制御手段は、前記乗場呼び停止階の乗場呼びが前記車椅子用乗場登録装置によって登録されたものであるときは、前記乗場呼び停止階表示をに前記車椅子用乗場登録装置によって登録されたものであることを示す車椅子登録表示を表示する
請求項１に記載のエレベータシステム。
【請求項３】
前記制御手段は、前記車椅子用乗場登録装置によって登録された乗場呼びの方向を前記車椅子登録表示と共に前記乗場呼び停止階表示として表示する
請求項２に記載のエレベータシステム。
【請求項４】
前記乗りかご表示は、前記表示器における表示位置が固定され、
前記制御手段は、前記乗りかごが上方向に移動するときは、前記通過階及び前記通過階の上下の階の階名表示を下方向へスクロールさせて表示し、
前記乗りかごが下方向に移動するときは、前記通過階及び前記通過階の上下の階の階名表示を上方向へスクロールさせて表示する
請求項１乃至請求項３のいずれか１項に記載のエレベータシステム。
【請求項５】
前記通過階又は前記通過階の上下の階に乗場呼びが無く、前記乗りかごの進行方向の前記通過階又は前記通過階の上下の階以外の階に乗場呼びが有るときは、
前記制御手段は、前記乗場呼びが有る階の車椅子登録表示を前記通過階又は前記通過階の上下の階に乗場呼びがあるときに表示する車椅子登録表示である第１の表示態様と異なる第２の表示態様で表示させ、
前記乗りかごが前記乗場呼びが有る階に近づくと前記車椅子登録表示の前記第２の表示態様を変化させ、
前記乗場呼びが有る階が前記通過階又は前記通過階の上下の階となったときは、
前記車椅子登録表示を前記第１の表示態様で表示させる
請求項４に記載のエレベータシステム。
【請求項６】
前記制御手段は、前記乗りかごが前記乗場呼び停止階に停止したときは、
前記車椅子登録表示を前記乗りかご表示に向かってスクロールして表示させる
請求項２又は請求項３に記載のエレベータシステム。
【請求項７】
前記制御手段は、前記乗場呼び停止階から他の階に移動する前に、前記乗場呼び停止階表示の前記車椅子登録表示を消し、前記乗りかご表示内に車椅子表示を表示させる
請求項６に記載のエレベータシステム。
【請求項８】
請求項１乃至請求項３のいずれか１項に記載のエレベータシステムを備えたエレベータ。

発明の詳細な説明【技術分野】
【０００１】
本発明は、エレベータの利用状況を表示するエレベータシステム及び該エレベータシステムを備えたエレベータに関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
エレベータは、方向矢印及び階床案内を行う表示装置を乗りかごの出入り口左右の袖壁上方に配置し、乗りかごの進行方向及び乗りかごの現在位置(通過階)あるいは次停止階を表示していた。
ところで、従来の表示装置は乗りかご内において、現在の乗りかご位置と隣接する階の乗場呼びの状況や次停止階の乗場呼びの状況が確認できず、エレベータの利用状況をエレベータの乗りかご内にいる利用者に案内するものとして十分ではなかった。
【先行技術文献】
【特許文献】
【０００３】
特開第２０２０－００７０６４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
そこで課題は、エレベータの乗りかご内において、エレベータの利用状況に関する情報をより多く表示するエレベータシステム及び該エレベータシステムを備えたエレベータを提供することである。
【課題を解決するための手段】
【０００５】
［１］
エレベータシステムは、乗りかごの運転方向及び前記乗りかご内の状況を示す乗りかご表示、並びに通過階及び前記通過階の上下の階の階名表示を表示する表示器と、前記表示器における表示を制御する制御手段とを備え、前記制御手段は、前記乗りかご内に車椅子を使用しない乗客があるときは、前記乗りかご表示内に人表示を表示し、前記乗りかご内に車椅子を使用する乗客があるときは、前記乗りかご表示内に車椅子表示を表示する。
【０００６】
［２］
また、上記［１］のエレベータシステムにおいては、
車椅子用乗場登録装置が設けられた複数の乗場を備え、前記表示器は、乗場呼びに応答して停止する乗場呼び停止階の状況を示す乗場呼び停止階表示を表示し、前記制御手段は、前記乗場呼び停止階の乗場呼びが前記車椅子用乗場登録装置によって登録されたものであるときは、前記乗場呼び停止階表示に前記車椅子用乗場登録装置によって登録されたものであることを示す車椅子登録表示を表示する、
という構成でもよい。
【０００７】
［３］
また、上記［２］のエレベータシステムにおいては、
前記制御手段は、前記車椅子用乗場登録装置によって登録された乗場呼びの方向を前記車椅子登録表示と共に前記乗場呼び停止階表示として表示する、
という構成でもよい。
【０００８】
［４］
また、上記［１］乃至［３］のエレベータシステムにおいては、
前記乗りかご表示は、前記表示器における表示位置が固定され、
前記制御手段は、前記乗りかごが上方向に移動するときは、前記通過階及び前記通過階の上下の階の階名表示を下方向へスクロールさせて表示し、
前記乗りかごが下方向に移動するときは、前記通過階及び前記通過階の上下の階の階名表示を上方向へスクロールさせて表示する、
という構成でもよい。
【０００９】
［５］
また、上記［４］のエレベータシステムにおいては、
前記通過階又は前記通過階の上下の階に乗場呼びが無く、前記乗りかごの進行方向の前記通過階又は前記通過階の上下の階以外の階に乗場呼びが有るときは、
前記制御手段は、前記乗場呼びが有る階の車椅子登録表示を前記通過階又は前記通過階の上下の階に乗場呼びがあるときに表示する車椅子登録表示である第１の表示態様と異なる第２の表示態様で表示させ、
前記乗りかごが前記乗場呼びが有る階に近づくと前記車椅子登録表示の前記第２の表示態様を変化させ、
前記乗場呼びが有る階が前記通過階又は前記通過階の上下の階となったときは、
前記車椅子登録表示を前記第１の表示態様で表示させる、
という構成でもよい。
【００１０】
［６］
また、上記［２］又は［３］のエレベータシステムにおいては、
前記制御手段は、前記乗りかごが前記乗場呼び停止階に停止したときは、
前記車椅子登録表示を前記乗りかご表示に向かってスクロールして表示させる、
という構成でもよい。
（【００１１】以降は省略されています）
