公開番号2025065497
公報種別公開特許公報(A)
公開日2025-04-17
出願番号2025021350,2021046925
出願日2025-02-13,2021-03-22
発明の名称位相差層付偏光板およびその製造方法、ならびに該位相差層付偏光板を用いた画像表示装置
出願人日東電工株式会社
代理人個人
主分類G02B 5/30 20060101AFI20250410BHJP(光学)
要約【課題】高温環境下における反射色相変化が抑制された画像表示装置を実現し得る位相差層付偏光板を提供すること。
【解決手段】本発明の実施形態による位相差層付偏光板は、偏光子と偏光子の少なくとも一方に保護層とを含む偏光板と、偏光板の視認側と反対側に配置された第1の位相差層と、第1の位相差層の偏光板と反対側に接着剤層を介して貼り合わせられた第2の位相差層と、を有する。第1の位相差層はCプレート以外の位相差層であり、第2の位相差層はCプレートである。1つの実施形態においては、接着剤層は活性エネルギー線硬化型接着剤で構成され、接着剤の硬化収縮率は5%以上である。別の実施形態においては、第1の位相差層と第2の位相差層との積層体が、アニール処理されている。
【選択図】図1
特許請求の範囲【請求項１】
偏光子と該偏光子の少なくとも一方に保護層とを含む偏光板と、該偏光板の視認側と反対側に配置された第１の位相差層と、該第１の位相差層の該偏光板と反対側に接着剤層を介して貼り合わせられた第２の位相差層と、を有し、
該第１の位相差層がＣプレート以外の位相差層であり、該第２の位相差層がＣプレートであり、
該第１の位相差層と該第２の位相差層との積層体が、アニール処理されている、
位相差層付偏光板。
続きを表示（約 730 文字）【請求項２】
前記第１の位相差層がｎｘ＞ｎｙ≧ｎｚの屈折率特性を示し、Ｒｅ（５５０）が１００ｎｍ～２００ｎｍであり、かつ、Ｒｅ（４５０）＜Ｒｅ（５５０）の関係を満足し、
前記第２の位相差層がｎｚ＞ｎｘ＝ｎｙの屈折率特性を示す、
請求項１に記載の位相差層付偏光板：
ここで、Ｒｅ（４５０）およびＲｅ（５５０）は、それぞれ、２３℃における波長４５０ｎｍおよび５５０ｎｍの光で測定した面内位相差である。
【請求項３】
前記第１の位相差層および前記第２の位相差層が、液晶化合物の配向固化層である、請求項２に記載の位相差層付偏光板。
【請求項４】
請求項１に記載の位相差層付偏光板の製造方法であって、
第１の基材に前記第１の位相差層を形成すること、
第２の基材に前記第２の位相差層を形成すること、
該第１の基材および該第１の位相差層の積層体の該第１の位相差層と該第２の基材および該第２の位相差層の積層体の該第２の位相差層とを、活性エネルギー線硬化型接着剤を介して貼り合わせ、中間積層体を形成すること、および
該中間積層体をアニール処理すること、
を含む、製造方法。
【請求項５】
前記アニール処理の処理温度が８０℃以上であり、処理時間が１分以上である、請求項４に記載の製造方法。
【請求項６】
前記アニール処理により、前記第１の位相差層のＲｅ（５５０）を０．５ｎｍ以上増加させることを含む、請求項４または５に記載の製造方法。
【請求項７】
請求項１から３のいずれかに記載の位相差層付偏光板を備える、画像表示装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、位相差層付偏光板およびその製造方法、ならびに該位相差層付偏光板を用いた画像表示装置に関する。
続きを表示（約 2,900 文字）【背景技術】
【０００２】
近年、液晶表示装置およびエレクトロルミネセンス（ＥＬ）表示装置（例えば、有機ＥＬ表示装置、無機ＥＬ表示装置）に代表される画像表示装置が急速に普及している。画像表示装置には、代表的には偏光板および位相差板が用いられている。実用的には、偏光板と位相差板とを一体化した位相差層付偏光板が広く用いられているところ、最近、画像表示装置の薄型化への要望が強くなるに伴って、位相差層付偏光板についても薄型化の要望が強まっている。位相差層付偏光板の薄型化に対する１つのアプローチとして、液晶化合物を配向させた状態で固定した位相差層を用いる位相差層付偏光板が提案されている。しかし、このような位相差層付偏光板を用いた画像表示装置は、高温環境下における反射色相変化が大きいという問題がある。
【先行技術文献】
【特許文献】
【０００３】
特開２０２０－０６４２７４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
本発明は上記従来の課題を解決するためになされたものであり、その主たる目的は、高温環境下における反射色相変化が抑制された画像表示装置を実現し得る位相差層付偏光板を提供することにある。
【課題を解決するための手段】
【０００５】
本発明の実施形態による位相差層付偏光板は、偏光子と該偏光子の少なくとも一方に保護層とを含む偏光板と、該偏光板の視認側と反対側に配置された第１の位相差層と、該第１の位相差層の該偏光板と反対側に接着剤層を介して貼り合わせられた第２の位相差層と、を有する。該第１の位相差層はＣプレート以外の位相差層であり、該第２の位相差層はＣプレートである。１つの実施形態においては、該接着剤層は活性エネルギー線硬化型接着剤で構成され、該接着剤の硬化収縮率は５％以上である。別の実施形態においては、該第１の位相差層と該第２の位相差層との積層体が、アニール処理されている。
１つの実施形態においては、上記第１の位相差層はｎｘ＞ｎｙ≧ｎｚの屈折率特性を示し、Ｒｅ（５５０）は１００ｎｍ～２００ｎｍであり、かつ、Ｒｅ（４５０）＜Ｒｅ（５５０）の関係を満足し；上記第２の位相差層はｎｚ＞ｎｘ＝ｎｙの屈折率特性を示す。ここで、Ｒｅ（４５０）およびＲｅ（５５０）は、それぞれ、２３℃における波長４５０ｎｍおよび５５０ｎｍの光で測定した面内位相差である。
１つの実施形態においては、上記第１の位相差層および上記第２の位相差層は、液晶化合物の配向固化層である。
本発明の別の局面によれば、上記の位相差層付偏光板の製造方法が提供される。この製造方法は、第１の基材に上記第１の位相差層を形成すること、第２の基材に上記第２の位相差層を形成すること、および、該第１の基材および該第１の位相差層の積層体の該第１の位相差層と該第２の基材および該第２の位相差層の積層体の該第２の位相差層とを、活性エネルギー線硬化型接着剤を介して貼り合わせ、中間積層体を形成すること、を含む。
１つの実施形態においては、該活性エネルギー線硬化型接着剤の硬化収縮率は５％以上である。この場合、上記製造方法は、上記中間積層体を形成する際に、上記第１の位相差層のＲｅ（５５０）を０．５ｎｍ以上増加させることを含む。
別の実施形態においては、上記製造方法は、該中間積層体をアニール処理することをさらに含む。この場合、上記製造方法は、上記アニール処理により、上記第１の位相差層のＲｅ（５５０）を０．５ｎｍ以上増加させることを含む。１つの実施形態においては、上記アニール処理の処理温度は８０℃以上であり、処理時間は１分以上である。
本発明のさらに別の局面によれば、画像表示装置が提供される。この画像表示装置は、上記の位相差層付偏光板を備える。
【発明の効果】
【０００６】
本発明の実施形態によれば、高温環境下における反射色相変化が抑制された画像表示装置を実現し得る位相差層付偏光板を得ることができる。
【図面の簡単な説明】
【０００７】
本発明の１つの実施形態による位相差層付偏光板の概略断面図である。

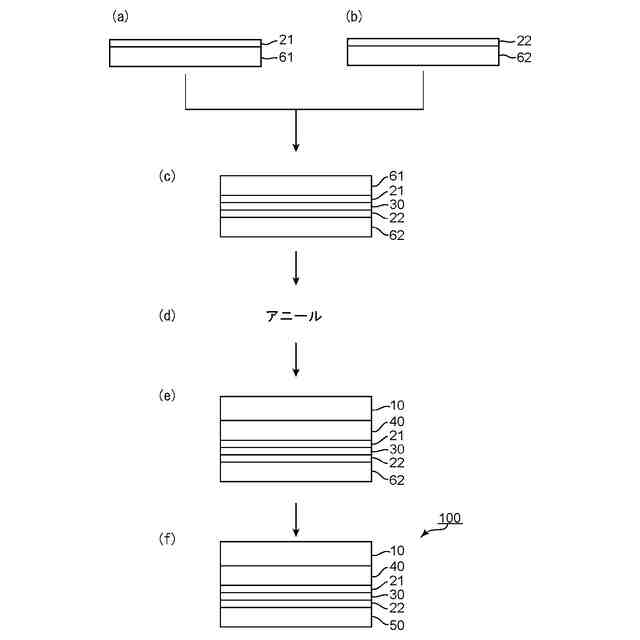

本発明の実施形態による位相差層付偏光板の製造工程を説明する、概略断面図を含むフロー図である。
【発明を実施するための形態】
【０００８】
以下、本発明の実施形態について説明するが、本発明はこれらの実施形態には限定されない。
【０００９】
（用語および記号の定義）
本明細書における用語および記号の定義は下記の通りである。
（１）屈折率（ｎｘ、ｎｙ、ｎｚ）
「ｎｘ」は面内の屈折率が最大になる方向（すなわち、遅相軸方向）の屈折率であり、「ｎｙ」は面内で遅相軸と直交する方向（すなわち、進相軸方向）の屈折率であり、「ｎｚ」は厚み方向の屈折率である。
（２）面内位相差（Ｒｅ）
「Ｒｅ（λ）」は、２３℃における波長λｎｍの光で測定した面内位相差である。例えば、「Ｒｅ（５５０）」は、２３℃における波長５５０ｎｍの光で測定した面内位相差である。Ｒｅ（λ）は、層（フィルム）の厚みをｄ（ｎｍ）としたとき、式：Ｒｅ（λ）＝（ｎｘ－ｎｙ）×ｄによって求められる。
（３）厚み方向の位相差（Ｒｔｈ）
「Ｒｔｈ（λ）」は、２３℃における波長λｎｍの光で測定した厚み方向の位相差である。例えば、「Ｒｔｈ（５５０）」は、２３℃における波長５５０ｎｍの光で測定した厚み方向の位相差である。Ｒｔｈ（λ）は、層（フィルム）の厚みをｄ（ｎｍ）としたとき、式：Ｒｔｈ（λ）＝（ｎｘ－ｎｚ）×ｄによって求められる。
（４）Ｎｚ係数
Ｎｚ係数は、Ｎｚ＝Ｒｔｈ／Ｒｅによって求められる。
（５）角度
本明細書において角度に言及するときは、当該角度は基準方向に対して時計回りおよび反時計回りの両方を包含する。したがって、例えば「４５°」は±４５°を意味する。
【００１０】
Ａ．位相差層付偏光板の全体構成

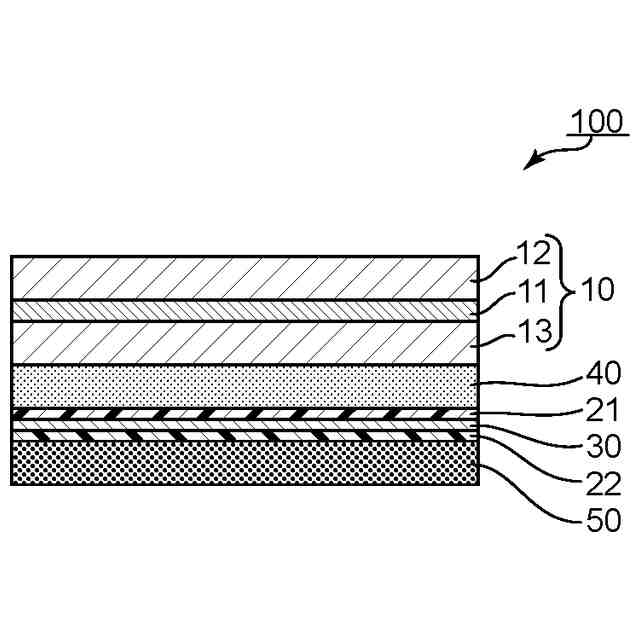

図１は、本発明の１つの実施形態による位相差層付偏光板の概略断面図である。図示例の位相差層付偏光板１００は、代表的には、偏光板１０と第１の位相差層２１と第２の位相差層２２とを視認側からこの順に有する。偏光板１０は、偏光子１１と偏光子１１の少なくとも一方に配置された保護層とを含む。図示例では、偏光子１１の両側に保護層（視認側保護層１２および内側保護層１３）が配置されているが、視認側保護層１２または内側保護層１３の一方は目的等に応じて省略されてもよい。第１の位相差層２１は、代表的には、偏光板１０の視認側と反対側に第１の粘着剤層４０を介して貼り合わせられている。第２の位相差層２２は、第１の位相差層２１の偏光板１０と反対側に接着剤層３０を介して貼り合わせられている。
（【００１１】以降は省略されています）
