公開番号2025065496
公報種別公開特許公報(A)
公開日2025-04-17
出願番号2025021348,2022142773
出願日2025-02-13,2021-01-19
発明の名称被覆付パイプの製造装置
出願人株式会社オンダ製作所
代理人
主分類B29C 63/18 20060101AFI20250410BHJP(プラスチックの加工;可塑状態の物質の加工一般)
要約【課題】新規な被覆付パイプの製造装置を提供すること。
【解決手段】第2スライダ18によって通管位置までコルゲート管7を引っ張って移動させ前記通管位置に配置された直線状のコルゲート管7に対して、コルゲート管7の端部からパイプ8の端部を挿入することによって被覆付パイプを形成する被覆付パイプの製造装置であって、前記被覆付パイプの前記通管位置への移動を補助するベルトコンベア3が配置されており、第2スライダ18は、コルゲート管7の端部を持ち上げてベルトコンベア3から浮かせた状態でコルゲート管7を移動させる。
【選択図】図1
特許請求の範囲【請求項１】
スライダによって通管位置までコルゲート管を引っ張って移動させ前記通管位置に配置された直線状の前記コルゲート管に対して、前記コルゲート管の端部からパイプの端部を挿入することによって被覆付パイプを形成する被覆付パイプの製造装置であって、
前記コルゲート管の前記通管位置への移動を補助するベルトコンベアが配置されており、前記スライダは、前記コルゲート管の端部を持ち上げて前記ベルトコンベアから浮かせた状態で前記コルゲート管を移動させる被覆付パイプの製造装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、被覆付パイプの製造装置に関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
建物の給水給湯システム等では被覆付パイプが用いられている。こうした被覆付パイプとしては、例えば特許文献１に示すものが知られている。被覆付パイプは、コルゲート管にパイプを通すことによって形成されている。こうした被覆付パイプを給水給湯システムに用いることにより、給水給湯システムを施工する際のパイプの傷つきを抑制することができる。
【先行技術文献】
【特許文献】
【０００３】
特開平１１－１０５１５１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
本発明の目的は、新規な被覆付パイプの製造装置を提供すること。
【課題を解決するための手段】
【０００５】
上記目的を達成するために請求項１の被覆付パイプの製造装置は、スライダによって通管位置までコルゲート管を引っ張って移動させ前記通管位置に配置された直線状の前記コルゲート管に対して、前記コルゲート管の端部からパイプの端部を挿入することによって被覆付パイプを形成する被覆付パイプの製造装置であって、前記コルゲート管の前記通管位置への移動を補助するベルトコンベアが配置されており、前記スライダは、前記コルゲート管の端部を持ち上げて前記ベルトコンベアから浮かせた状態で前記コルゲート管を移動させる。
【図面の簡単な説明】
【０００６】
被覆付パイプの製造装置を示す略図。
同装置の伸び防止機構を上方から見た状態を示す略図。

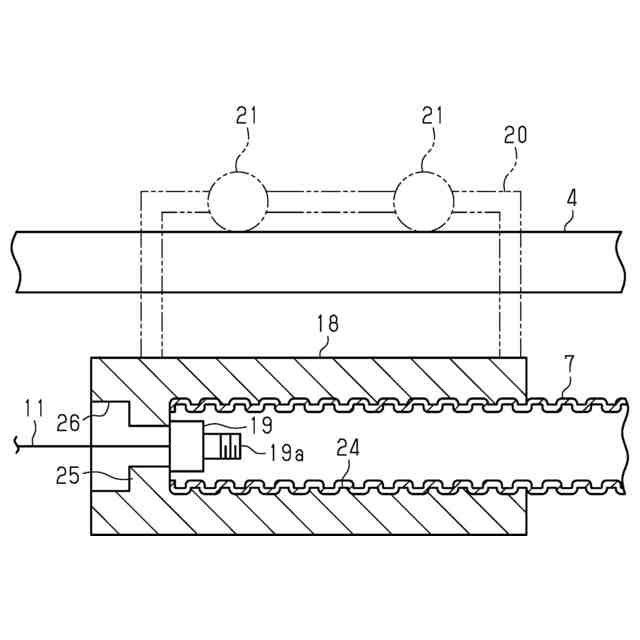

第１スライダ及び第２スライダを示す断面図。

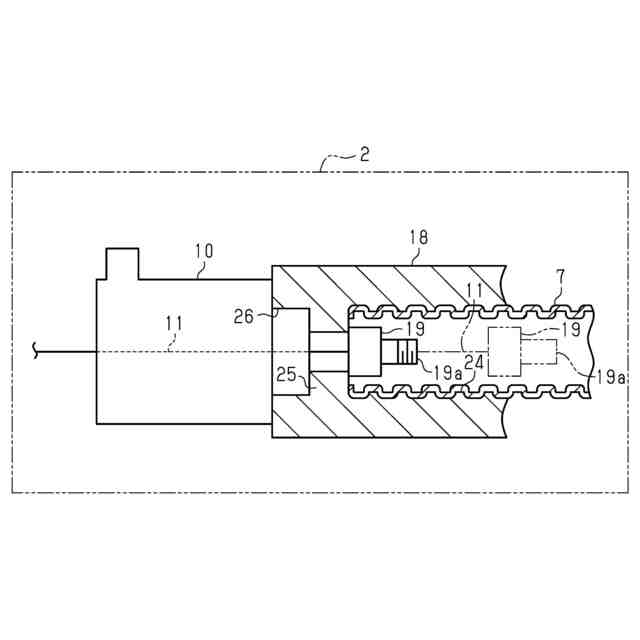

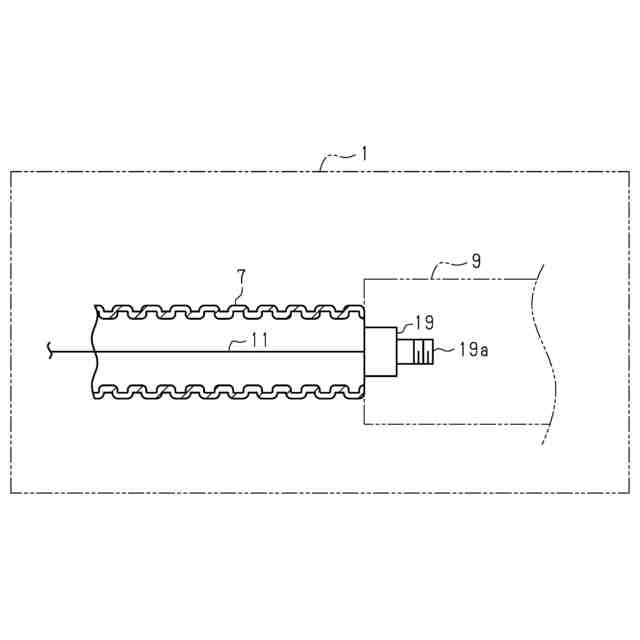

第１スライダの移動の仕方を示す断面図。
第１スライダの移動の仕方を示す断面図。
第１スライダの移動の仕方を示す断面図。

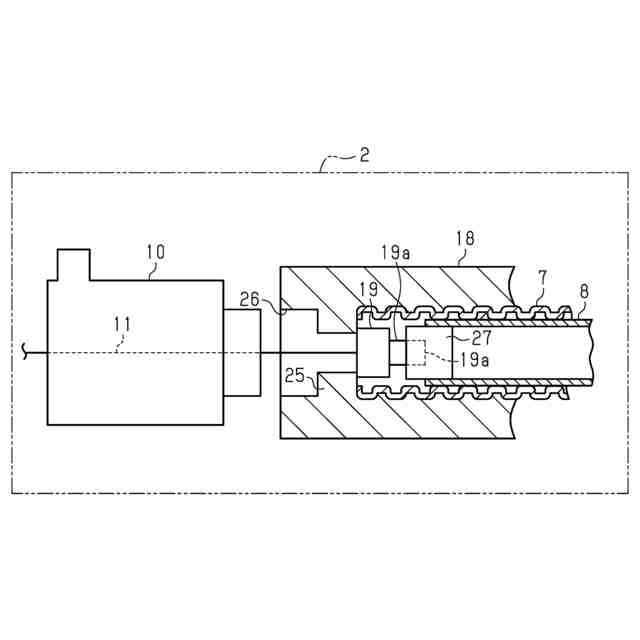

エア供給装置と第２スライダとの接続状態を示す断面図。
製造装置から被覆付パイプを取り出す際の同パイプの動きを示す断面図。
【発明を実施するための形態】
【０００７】
以下、被覆付パイプの製造装置及び製造方法の一実施形態について、図１～図８を参照して説明する。
図１に示すように、被覆付パイプの製造装置は、第１ステーション１、第２ステーション２、ベルトコンベア３、ガイドレール４、及び伸び防止機構５を備えている。
【０００８】
第１ステーション１は、被覆付パイプの製造装置を扱う作業者がいる場所である。作業者は、同装置による被覆付パイプの製造に必要な手作業を行う。第１ステーション１には、被覆付パイプの製造装置を動作させるための操作パネル６が設けられている。操作パネル６は、作業者によって操作される。第１ステーション１には、被覆付パイプの製造に必要なコルゲート管７及びパイプ８が搬送されてくる。第１ステーション１には、コルゲート管７内からエアを吸引するためのバキューム装置９が設けられている。
【０００９】
第２ステーション２は、第１ステーション１から離れた位置にある。第２ステーション２には、コルゲート管７内にエアを供給するためのエア供給装置１０が設けられている。第２ステーション２にはドラム１２が設けられている。ドラム１２には索状体としてのワイヤ１１が接続されている。ドラム１２は、ワイヤ１１を巻き取ることが可能とされており、ワイヤ１１の巻き取り量を検出するためのエンコーダ１３を備えている。ワイヤ１１は、エア供給装置１０を通過しており、且つ、コルゲート管７内に延びている。また、第２ステーション２には近接センサ１４が設けられている。近接センサ１４は、パイプ８の端部が第２ステーション２に到達したことを検出するためのものである。
【００１０】
ベルトコンベア３及びガイドレール４は、第１ステーション１と第２ステーション２との間で、水平方向に延びるように配置されている。ベルトコンベア３は、ローラ１５及びローラ１６に巻き掛けられたベルト１７を備えている。ベルトコンベア３は、ローラ１５，１６の回転方向を切り換えることにより、ベルト１７の周回を正転と反転との間で切り換える。ベルトコンベア３の上方には、上記ガイドレール４がベルトコンベア３と平行になるように延びている。ベルトコンベア３及びガイドレール４は、被覆付パイプの製造時、第１ステーション１に搬送されてきたコルゲート管７を、第１ステーション１から第２ステーション２まで移動させる際に用いられる。
（【００１１】以降は省略されています）
