公開番号2025065352
公報種別公開特許公報(A)
公開日2025-04-17
出願番号2025018518,2023013631
出願日2025-02-06,2023-01-31
発明の名称洗濯機
出願人アイリスオーヤマ株式会社
代理人個人,個人
主分類D06F 33/34 20200101AFI20250410BHJP(繊維または類似のものの処理;洗濯;他に分類されない可とう性材料)
要約【課題】温水を使う工程の運転時間を短縮することが可能な洗濯機を実現する。
【解決手段】洗濯機は、水槽11と、水槽11内に回転可能に設けられる回転槽12とを含む洗濯槽と、洗濯槽に対して給水する給水部と、洗濯槽に供給された水を加熱するヒータ21と、洗濯物が回転槽12に投入されている状態で行う運転を実行させる制御部と、を備え、運転は、ヒータ21により水を加熱することで生成された温水を洗濯処理剤とともに洗濯物に含ませる第1工程と、洗濯処理剤及び前記温水を含んだ洗濯物について、給水部により供給された水で汚れを除去する第2工程とを含み、第1工程の水位cは、第2工程の水位d未満である。
【選択図】図5
特許請求の範囲【請求項１】
水槽と、前記水槽内に回転可能に設けられる回転槽とを含む洗濯槽と、
前記洗濯槽に対して給水する給水部と、
洗濯物が前記回転槽に投入されている状態で行う運転を実行させる制御部と
を備え、
前記制御部は、前記洗濯槽に対する給水量が異なる複数のモードのうちのいずれかで前記運転を実行させる、
洗濯機。
続きを表示（約 550 文字）【請求項２】
前記複数のモードのいずれかを選択するための選択手段を備える、
請求項１に記載の洗濯機。
【請求項３】
前記複数のモードは、標準コースの水位を基準水位として、前記基準水位より高い高水位モードを含む、
請求項１又は２に記載の洗濯機。
【請求項４】
前記高水位モードは、前記基準水位と比べて４～６ｃｍの範囲で高い水位のモードを含む、
請求項３に記載の洗濯機。
【請求項５】
前記高水位モードは、前記基準水位と比べて１ｃｍ以上、４ｃｍ未満の範囲で高い水位のモードを含む、
請求項３に記載の洗濯機。
【請求項６】
前記複数のモードは、標準コースの水位を基準水位として、前記基準水位より低い低水位モードを含む、
請求項１又は２に記載の洗濯機。
【請求項７】
前記低水位モードは、前記基準水位と比べて１ｃｍ以上～３ｃｍ以下の範囲で低い水位のモードを含む、
請求項６に記載の洗濯機。
【請求項８】
前記回転槽に投入された前記洗濯物を洗濯する洗濯運転において、前記複数のモードのいずれかが実行可能である、
請求項１又は２に記載の洗濯機。

発明の詳細な説明【技術分野】
【０００１】
本発明は、洗濯機に関する。
続きを表示（約 2,100 文字）【背景技術】
【０００２】
従来、温水を使う洗濯機として、例えば、「洗濯水が収容される水槽１１と、給水される水を加熱してスチームを発生させるスチーム発生装置３０と、水槽１１及びスチーム発生装置３０に水を供給する給水装置２０と、スチーム発生装置３０で発生したスチームを水槽１１の内部に供給するスチーム供給装置５１と、スチーム発生装置３０内の温水を水槽１１の内部に供給する温水供給装置４１とを含む」洗濯機が開示されている（例えば、特許文献１）。
【先行技術文献】
【特許文献】
【０００３】
特開２００５－１７７４４５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上述の技術では、温水を使う工程を有する場合、当該工程の運転時間が長くなってしまうという課題がある。
本発明は、温水を使う工程の運転時間を短縮することが可能な洗濯機を実現することである。
【課題を解決するための手段】
【０００５】
本発明に係る洗濯機は、水槽と、前記水槽内に回転可能に設けられる回転槽とを含む洗濯槽と、前記洗濯槽に対して給水する給水部と、前記洗濯槽に供給された水を加熱するヒータと、洗濯物が前記回転槽に投入されている状態で行う運転を実行させる制御部と、を備え、前記運転は、前記ヒータにより水を加熱することで生成された温水を洗濯処理剤とともに前記洗濯物に含ませる第１工程と、前記洗濯処理剤及び前記温水を含んだ前記洗濯物について、前記給水部により供給された水で汚れを除去する第２工程とを含み、前記第１工程の水位若しくは水量は、前記第２工程の水位未満又は通常洗濯水位未満若しくは通常洗濯水量未満又は前記第２工程の水量未満である。
【発明の効果】
【０００６】
上述の構成によれば、温水を使う工程の運転時間を短縮することが可能となる。
【図面の簡単な説明】
【０００７】

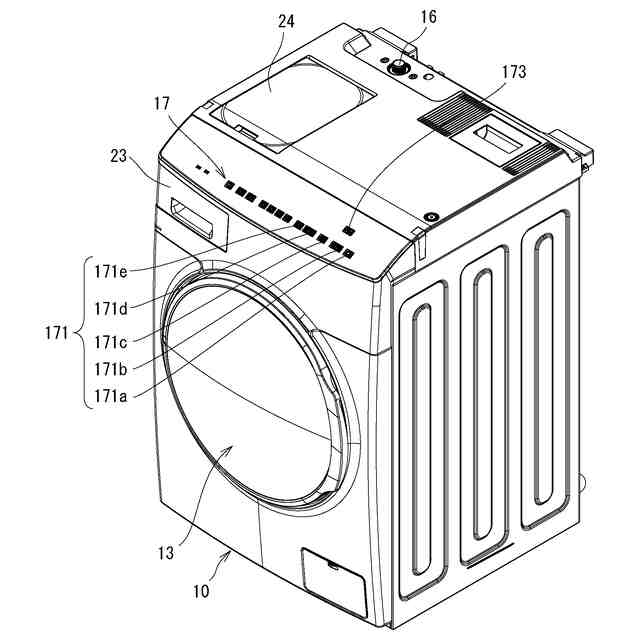

実施形態に係る洗濯機を上方から見た斜視図である。

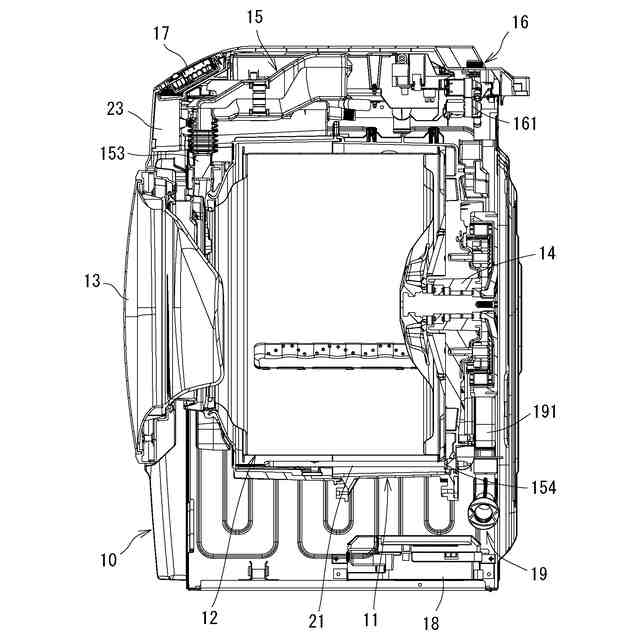

洗濯機の断面を側方から見た断面図である。
洗濯機の断面を前方から見た断面図である。

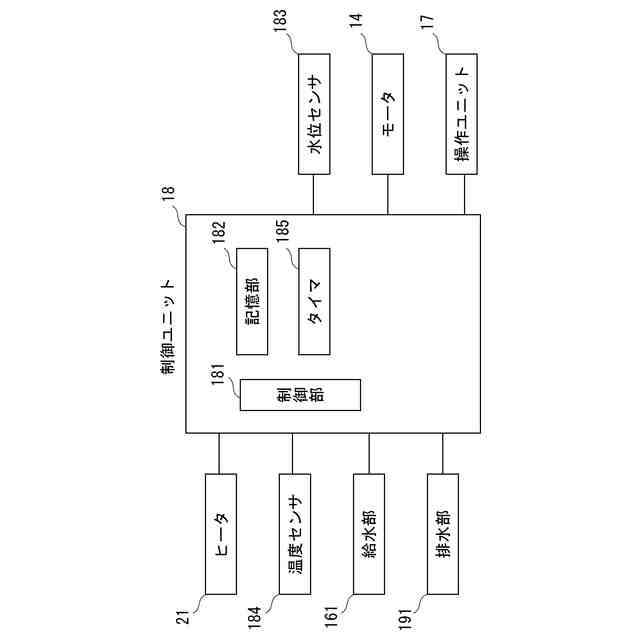

洗濯機のブロック図である。

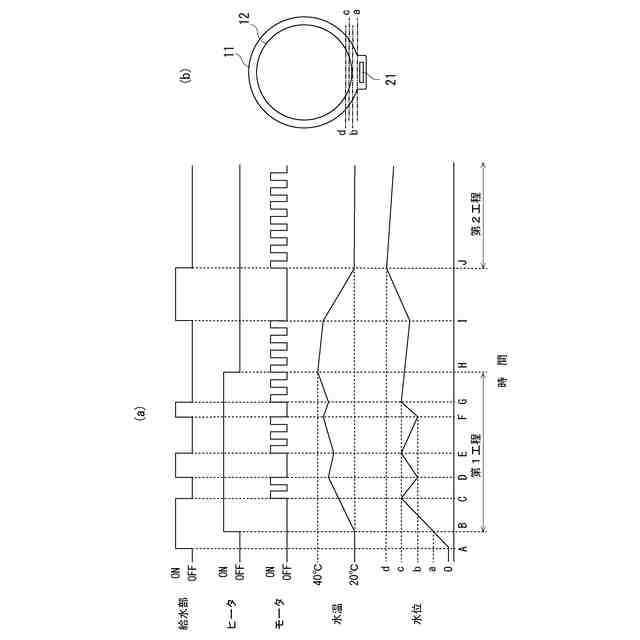

（ａ）は第１工程と第２工程を説明するタイムチャート図であり、（ｂ）は洗濯槽の水位を説明する図である。

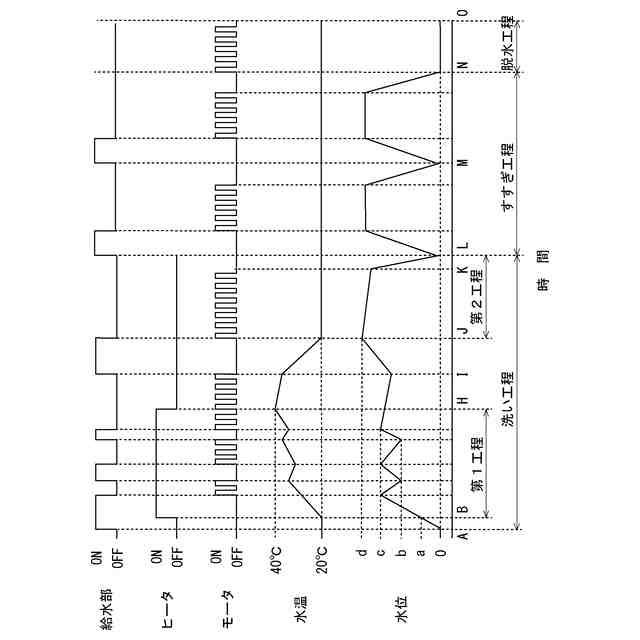

実施例のタイムチャート図である。

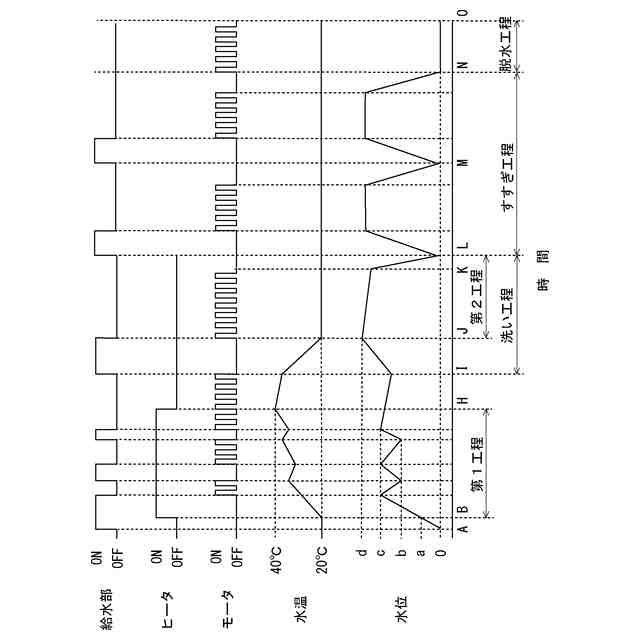

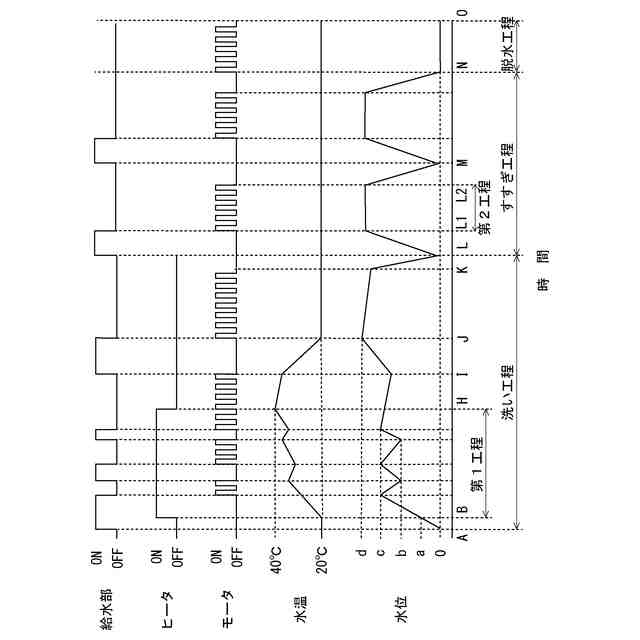

実施例の変形例のタイムチャート図である。
実施例の変形例のタイムチャート図である。

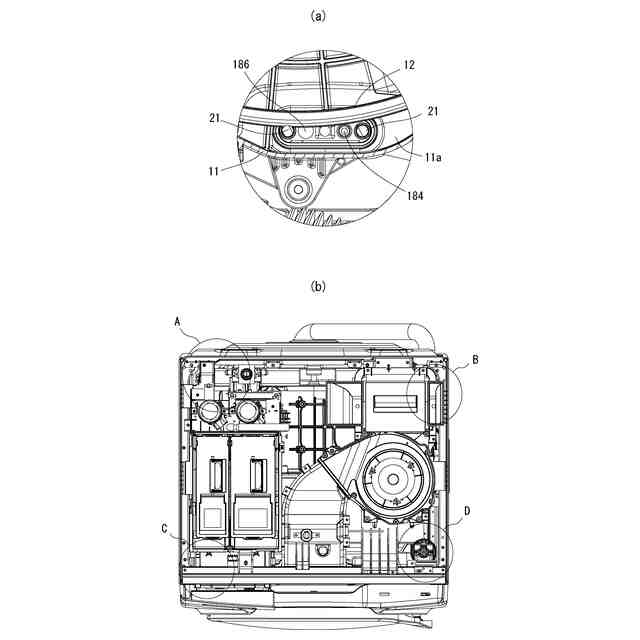

（ａ）はヒータと温度センサの設置部分を前方から見た図であり、（ｂ）は水位センサの設置部分を上方から見た説明図である。
【０００８】
＜実施形態＞
１．概略構造
実施形態に係る洗濯機Ｘの概略構造について、図１～図３を用いて説明する。
洗濯機Ｘは、少なくとも洗濯機能（脱水機能を含めている場合もある）を有し、ここでは、さらに乾燥機能を有する。
洗濯機Ｘは、回転槽１２（図２参照）の中心軸（回転軸）が水平方向に配された、所謂、ドラム式（横型）である。
ここで、回転槽１２の中心軸が延伸する方向を前後方向とし、洗濯物の出し入れ用のドア１３が存在する側を前側とし、上下方向と前後方向とに直交する方向を左右方向とする。なお、右・左はドア１３と対向する状態で洗濯機Ｘを見た状態を基準とする。
【０００９】
洗濯機Ｘは、図２及び図３に示すように、少なくとも、洗濯水等を貯留するための水槽１１と、水槽１１の内部に設けられ且つ衣類等の洗濯物を収容する回転槽１２と、水槽１１の開口を開閉するドア１３と、回転槽１２を回転させるモータ（駆動手段）１４と、洗濯物を乾燥させる乾燥ユニット１５と、水槽１１へ給水するための給水ユニット１６と、洗濯運転や乾燥運転の操作等を行うための操作ユニット１７と、洗濯運転や乾燥運転等を行う制御ユニット１８と、水槽１１の排水を行うための排水ユニット１９と、水槽１１に給水された水を加熱するヒータ２１とを筐体１０に備える。
洗濯機能は、主として、水槽１１、回転槽１２、モータ１４、ヒータ２１、給水ユニット１６及び排水ユニット１９により実施される。乾燥機能は、主として、水槽１１、回転槽１２、モータ１４、乾燥ユニット１５及び排水ユニット１９により実施される。なお、水槽１１と回転槽１２とで洗濯槽が構成される。
【００１０】
２．洗濯機の要部の説明
（１）筐体
筐体１０は、図１～図３に示すように、直方体状又はこれに近い形状をし、前面にドア１３用の開口を有する。
前面には粉末洗剤や液体洗剤等を水槽１１に投入するための手動投入ユニット２３が設けられ、上面には液体洗剤（柔軟剤等を含む）等を水槽１１に投入する自動投入ユニット２４が設けられ、前面の上部（又は上面の前部）には操作ユニット１７が設けられている。なお、粉末洗剤と液体洗剤をまとめて洗濯処理剤とすることもある。
（【００１１】以降は省略されています）
