公開番号2025062158
公報種別公開特許公報(A)
公開日2025-04-14
出願番号2023171038
出願日2023-10-02
発明の名称洗濯乾燥機
出願人日立グローバルライフソリューションズ株式会社
代理人ポレール弁理士法人
主分類D06F 39/08 20060101AFI20250407BHJP(繊維または類似のものの処理;洗濯;他に分類されない可とう性材料)
要約【課題】
本発明の目的は、ヒートポンプ性能の低下を抑制しつつ、結露水の排水を行うことができる洗濯乾燥機を提供することにある。
【解決手段】
洗濯乾燥機は、圧縮機611、凝縮器612、減圧装置613、および蒸発器614をケーシング618に収めたヒートポンプユニット610と、蒸発器614の結露水を貯留する結露水貯留部620と、を備える。ケーシング618は、蒸発器614および凝縮器612が配置された風路室664と、圧縮機611、減圧装置613および結露水貯留部620が配置された機械室617a,617bと、風路室664と機械室617bとの隔壁617eと、を備える。隔壁617eは、蒸発器614で生じた結露水を結露水貯留部620に導水する導水口621a,621bを備える。結露水貯留部620の貯留水の最低水位は、導水口621a,621bよりも高い水位に設定される。
【選択図】図14
特許請求の範囲【請求項１】
内槽と、
前記内槽を内包する外槽と、
圧縮機、凝縮器、減圧装置、および蒸発器を冷媒配管で環状に接続してケーシングに収めたヒートポンプユニットと、
前記凝縮器および前記蒸発器を乾燥用空気の熱交換部として構成した循環風路と、
前記蒸発器で生じる結露水を貯留する結露水貯留部と、
前記結露水貯留部に貯留される結露水を排水する排水ポンプと、
を備え、
前記ケーシングは、前記蒸発器および前記凝縮器が配置された風路室と、前記圧縮機、前記減圧装置および前記結露水貯留部が配置された機械室と、前記風路室と前記機械室とを区画する隔壁と、を備え、
前記隔壁は、その下部に前記蒸発器で生じた結露水を前記結露水貯留部に導水する導水口を備え、
前記結露水貯留部の貯留水の最低水位は、前記導水口よりも高い水位に設定される洗濯乾燥機。
続きを表示（約 1,200 文字）【請求項２】
請求項１に記載の洗濯乾燥機において、
前記導水口は、前記排水ポンプの入口開口の最も高い部位よりも低い位置に配置される洗濯乾燥機。
【請求項３】
請求項２に記載の洗濯乾燥機において、
前記排水ポンプの下流側に接続される結露水排水経路を備え、
前記排水ポンプが停止した際に、前記結露水排水経路から前記結露水貯留部に戻る戻り水によって、前記結露水貯留部の水位は、前記排水ポンプの入口開口の最も高い部位以上の高さになる洗濯乾燥機。
【請求項４】
請求項１に記載の洗濯乾燥機において、
前記結露水貯留部は、最も低い部位が前記排水ポンプの入口開口の最も低い部位よりも低い位置にある第１底面と、前記第１底面よりも高い位置にある第２底面と、を有し、
前記第２底面は、前記排水ポンプの入口開口の最も高い部位よりも高い位置にある洗濯乾燥機。
【請求項５】
請求項４に記載の洗濯乾燥機において、
前記隔壁を介して前記結露水貯留部の反対側に、第１水受け部を備え、
前記第１水受け部は、前記蒸発器の下方に配置され、前記蒸発器から落下する結露水を受ける水受け部であり、
前記導水口は、前記第１水受け部を前記結露水貯留部に連通させる第１導水口を備える洗濯乾燥機。
【請求項６】
請求項５に記載の洗濯乾燥機において、
前記隔壁を介して前記結露水貯留部の反対側に、第２水受け部を備え、
前記第２水受け部は、前記凝縮器の下方に配置され、前記凝縮器から落下する水を受ける水受け部であり、
前記導水口は、前記第２水受け部を前記結露水貯留部に連通させる第２導水口を備える洗濯乾燥機。
【請求項７】
請求項６に記載の洗濯乾燥機において、
前記第１導水口と前記第２導水口とは、前記第１底面が設けられる範囲に配置される洗濯乾燥機。
【請求項８】
内槽と、
前記内槽を内包する外槽と、
圧縮機、凝縮器、減圧装置、および蒸発器を冷媒配管で環状に接続してケーシングに収めたヒートポンプユニットと、
前記凝縮器および前記蒸発器を乾燥用空気の熱交換部として構成した循環風路と、
前記蒸発器で生じる結露水を貯留する結露水貯留部と、
前記結露水貯留部に貯留される結露水を排水する排水ポンプと、
を備え、
前記ケーシングは、前記蒸発器および前記凝縮器が配置された風路室と、前記圧縮機、前記減圧装置および前記結露水貯留部が配置された機械室と、前記風路室と前記機械室とを区画する隔壁と、を備え、
前記隔壁は、その下部に前記蒸発器で生じた結露水を前記結露水貯留部に導水する導水口を備え、
前記導水口は、前記排水ポンプの入口開口の中心よりも低い位置に配置される洗濯乾燥機。

発明の詳細な説明【技術分野】
【０００１】
本発明は、洗濯および乾燥を行う洗濯乾燥機に関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
特許文献１には、結露水が生じる蒸発器は凝縮器と共に熱交換部をなし、そのユニットケースにおける底部の除湿域に対応する範囲に結露水の貯留部が設けられて、排水ポンプを持った排水管路が接続され、水位センサによる水位の検出の基に過不足ない排水が行われる空調ユニットが記載されている（段落００２７参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２０１０－６４０２０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１では、熱交換部が貯留部および排水ポンプを介して外気と連通するのを防ぐ構成について、言及されていない。熱交換部が外気と連通すると、ヒートポンプの性能が低下し、洗濯乾燥機の乾燥工程時間が長くなり、消費電力が増加する。
【０００５】
本発明の目的は、ヒートポンプ性能の低下を抑制しつつ、結露水の排水を行うことができる洗濯乾燥機を提供することにある。
【課題を解決するための手段】
【０００６】
上記目的を達成するために、本発明の洗濯乾燥機は、
内槽と、
前記内槽を内包する外槽と、
圧縮機、凝縮器、減圧装置、および蒸発器を冷媒配管で環状に接続してケーシングに収めたヒートポンプユニットと、
前記凝縮器および前記蒸発器を乾燥用空気の熱交換部として構成した循環風路と、
前記蒸発器で生じる結露水を貯留する結露水貯留部と、
前記結露水貯留部に貯留される結露水を排水する排水ポンプと、
を備え、
前記ケーシングは、前記蒸発器および前記凝縮器が配置された風路室と、前記圧縮機、前記減圧装置および前記結露水貯留部が配置された機械室と、前記風路室と前記機械室とを区画する隔壁と、を備え、
前記隔壁は、その下部に前記蒸発器で生じた結露水を前記結露水貯留部に導水する導水口を備え、
前記結露水貯留部の貯留水の最低水位は、前記導水口よりも高い水位に設定される。
【発明の効果】
【０００７】
本発明によれば、ヒートポンプ性能の低下を抑制しつつ、結露水の排水を行うことができる洗濯乾燥機を提供することができる。
上記した以外の課題、構成及び効果は、以下の実施形態の説明により明らかにされる。
【図面の簡単な説明】
【０００８】

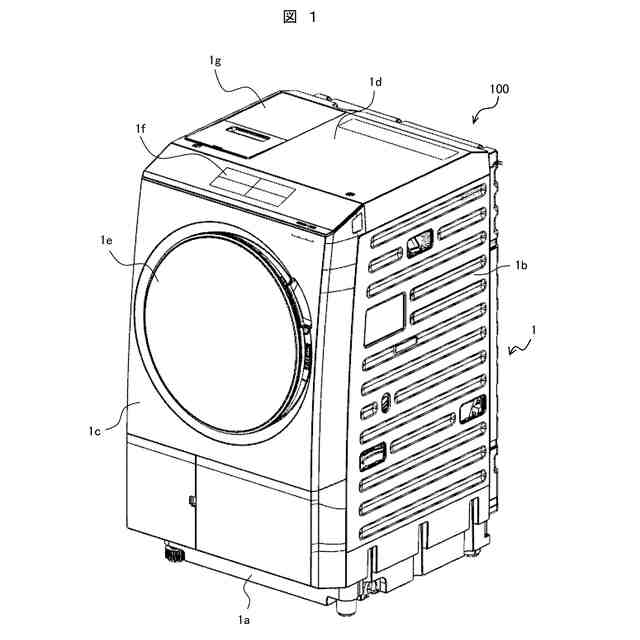

洗濯乾燥機１００の外観を示す斜視図である。

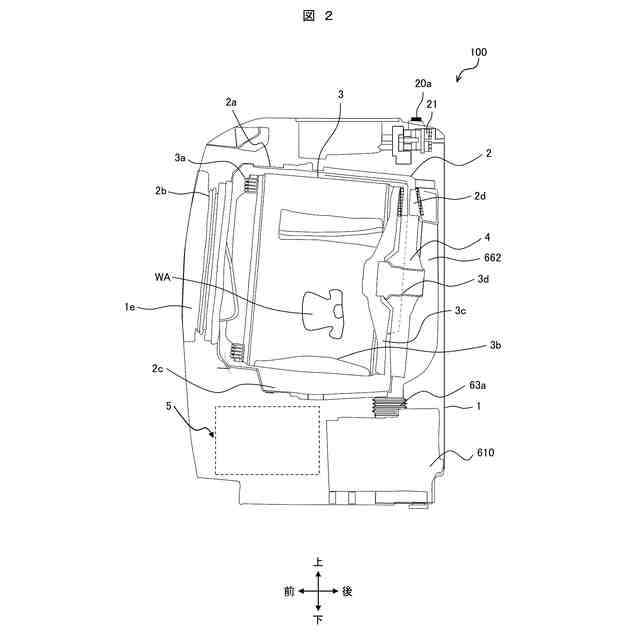

図１に示す洗濯乾燥機１００の中央断面図である。

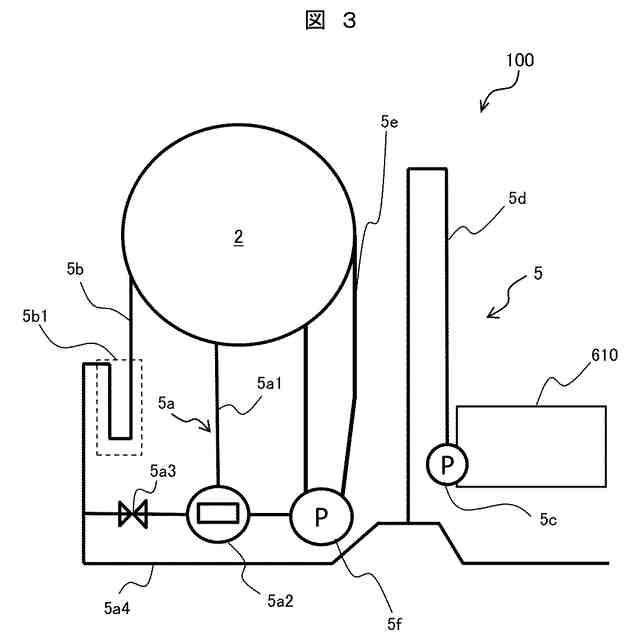

排水経路５の構成を示す図である。

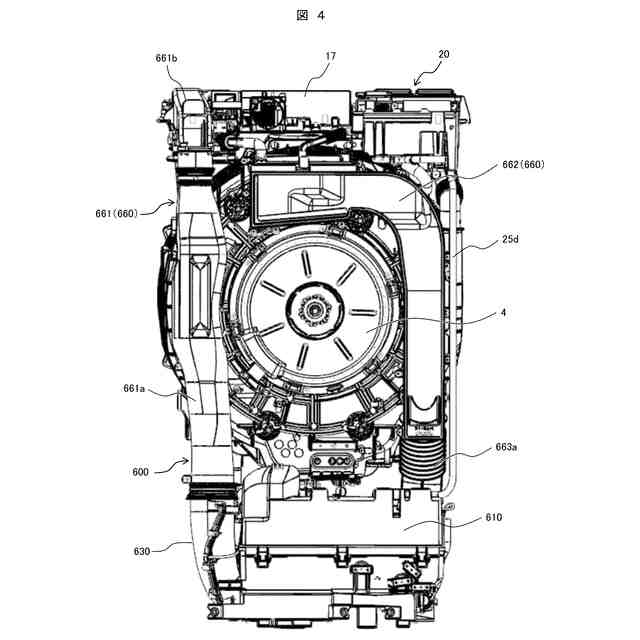

洗濯乾燥機１００の背面図である。
洗濯乾燥機１００の上部を斜め後方から見た斜視図である。

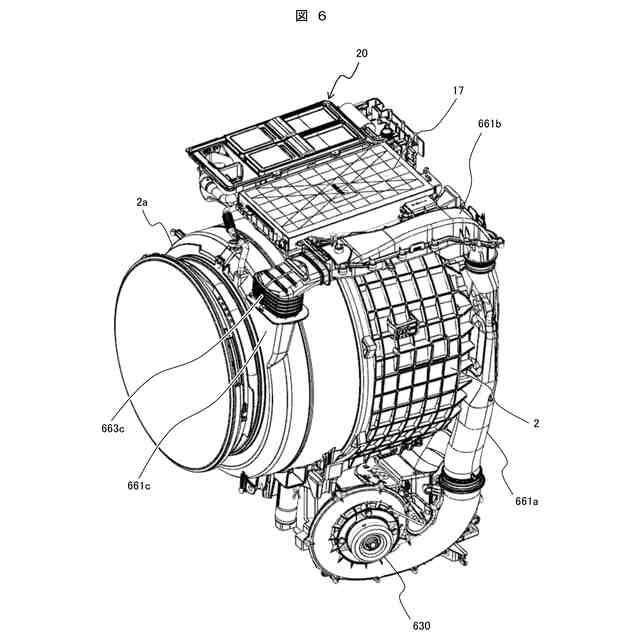

筐体１を取り除いて洗濯乾燥機１００の内部を示す斜視図である。

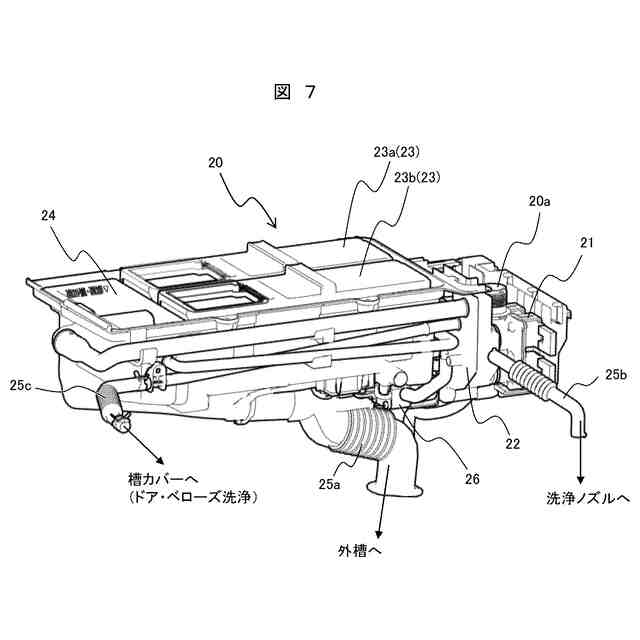

給水ユニット（給水部）２０の斜視図である。

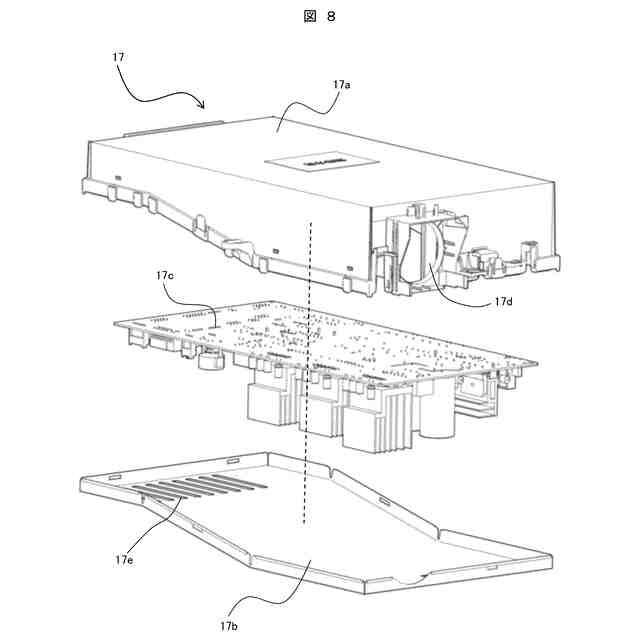

基板ユニット１７の分解斜視図である。
乾燥装置６００の構成を示す概略図である。
ヒートポンプユニット１０の斜視図である。
ヒートポンプユニット１０の上部ケーシング１０Ａ１を外した斜視図である。
断面を含むヒートポンプユニット６１０の斜視図である。
図１２と異なる断面を含むヒートポンプユニット６１０の斜視図である。

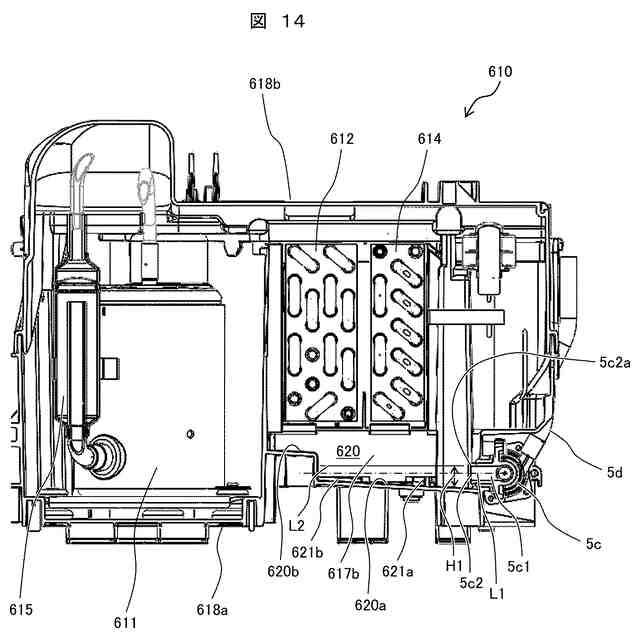

図１３の断面部を正面から見た平面図である。
【発明を実施するための形態】
【０００９】
図面を参照して、本発明に係る洗濯乾燥機の実施例を説明する。
図１を参照して、本発明の一実施例に係る洗濯乾燥機１００の筐体１について説明する。図１は、洗濯乾燥機１００の外観を示す斜視図である。
【００１０】
洗濯乾燥機１００は、ドラム式の洗濯乾燥機であり、ベース（架台）１ａの上部に、主に鋼板と樹脂成形品で作られた側板１ｂ及び補強材(図示せず)を組み合わせて骨格を構成し、さらにその上に前面カバー１ｃおよび上面カバー１ｄを取り付けることで筐体１を構成している。前面カバー１ｃには、洗濯物を出し入れするドア１ｅが設けられている。上面カバー１ｄの前方上部には、電源スイッチや運転コースを選択するためのボタン及び表示器１ｆが設けられている。また上面カバー１ｄには、洗剤ボックスおよび柔軟剤ボックスの収納部の蓋１ｇが設けられている。
（【００１１】以降は省略されています）
