発明の名称衣類処理機
出願人東芝ライフスタイル株式会社
代理人個人,個人,個人,個人,個人
主分類D06F 34/04 20200101AFI20250321BHJP(繊維または類似のものの処理;洗濯;他に分類されない可とう性材料)
要約【課題】精度の高い発振子を使用せずに、精度の低いクロックで動作するマイクロコンピュータの制御対象を精度よく制御することのできる衣類処理機を提供することである。
【解決手段】実施形態の衣類処理機は、第1発振装置が出力する第1発振信号に基づいて動作する第1マイクロコンピュータと、前記第1発振信号に対して相対的に発振周波数の精度の低い第2発振装置が出力する第2発振信号に基づいて動作する第2マイクロコンピュータであって、前記第2発振信号の発振周波数の精度に関わらず、前記第1マイクロコンピュータと通信可能であり、前記第1発振信号の発振周波数を基準とした前記第1発振信号の発振周波数と前記第2発振信号の発振周波数との差異に基づいて、前記第2発振信号に基づく前記動作による制御対象の制御を補正する第2マイクロコンピュータと、を備える。
【選択図】図4
特許請求の範囲【請求項１】
第１発振装置が出力する第１発振信号に基づいて動作する第１マイクロコンピュータと、
前記第１発振信号に対して相対的に発振周波数の精度の低い第２発振装置が出力する第２発振信号に基づいて動作する第２マイクロコンピュータであって、前記第２発振信号の発振周波数の精度に関わらず、前記第１マイクロコンピュータと通信可能であり、前記第１発振信号の発振周波数を基準とした前記第１発振信号の発振周波数と前記第２発振信号の発振周波数との差異に基づいて、前記第２発振信号に基づく前記動作による制御対象の制御を補正する第２マイクロコンピュータと、
を備える衣類処理機。
続きを表示（約 710 文字）【請求項２】
前記第２マイクロコンピュータは、
前記第１発振信号に基づいて定めた期間における前記第２発振信号のカウント数に基づいて、前記制御対象の制御を補正する、
請求項１に記載の衣類処理機。
【請求項３】
前記第１マイクロコンピュータは、
前記第１発振信号に基づいて定めた期間を示す信号を、専用線を介して前記第２マイクロコンピュータに送信し、
前記第２マイクロコンピュータは、
受信した信号が示す前記第１発振信号に基づいて定めた期間における前記第２発振信号のカウント数に基づいて、前記制御対象の制御を補正する、
請求項１に記載の衣類処理機。
【請求項４】
前記第１発振信号に基づいて定めた期間は、複数あり、
前記第２マイクロコンピュータは、
前記第１発振信号に基づいて定めた複数の期間における前記第２発振信号のカウント数に基づいて、前記制御対象の制御を補正する、
請求項２または請求項３に記載の衣類処理機。
【請求項５】
前記第２マイクロコンピュータは、
前記第２発振信号のカウント数が所定の範囲外である場合、前記制御対象の制御を補正しない、
請求項１に記載の衣類処理機。
【請求項６】
前記第１マイクロコンピュータと前記第２マイクロコンピュータは、
同一基板上に構成される、
請求項１に記載の衣類処理機。
【請求項７】
前記第２発振装置は、
前記第２マイクロコンピュータ内に集積される、
請求項１に記載の衣類処理機。

発明の詳細な説明【技術分野】
【０００１】
本発明の実施形態は、衣類処理機に関する。
続きを表示（約 2,300 文字）【背景技術】
【０００２】
洗濯機などの衣類処理機では、マイクロコンピュータが使用されている。ところでそのような衣類処理機では、使用する発振信号の精度によっては、マイクロコンピュータが行う制御対象の制御が所望の制御とならない場合がある。
【先行技術文献】
【特許文献】
【０００３】
特開平０７－１７７５７８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
本発明が解決しようとする課題は、精度の高い発振子を使用せずに、精度の低いクロックで動作するマイクロコンピュータの制御対象を精度よく制御することのできる衣類処理機を提供することである。
【課題を解決するための手段】
【０００５】
実施形態の衣類処理機は、第１発振装置が出力する第１発振信号に基づいて動作する第１マイクロコンピュータと、前記第１発振信号に対して相対的に発振周波数の精度の低い第２発振装置が出力する第２発振信号に基づいて動作する第２マイクロコンピュータであって、前記第２発振信号の発振周波数の精度に関わらず、前記第１マイクロコンピュータと通信可能であり、前記第１発振信号の発振周波数を基準とした前記第１発振信号の発振周波数と前記第２発振信号の発振周波数との差異に基づいて、前記第２発振信号に基づく前記動作による制御対象の制御を補正する第２マイクロコンピュータと、を備える。
【図面の簡単な説明】
【０００６】
一実施形態の衣類処理機の全体構成を示す断面図。
一実施形態のドラムモータを駆動する電気回路の構成を示す図。

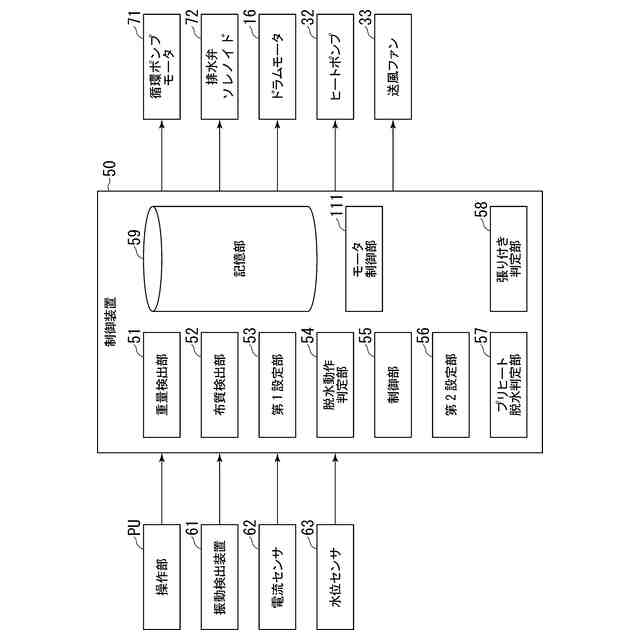

一実施形態の制御装置の機能構成を示すブロック図。
一実施形態のマイクロコンピュータ５０ａとマイクロコンピュータ５０ｂとの通信時の構成の一例を示す図。
一実施形態の衣類処理機の処理フローの一例を示す図。
マイクロコンピュータ５０ａがマイクロコンピュータ５０ｂに送信する情報の一例を示す図。

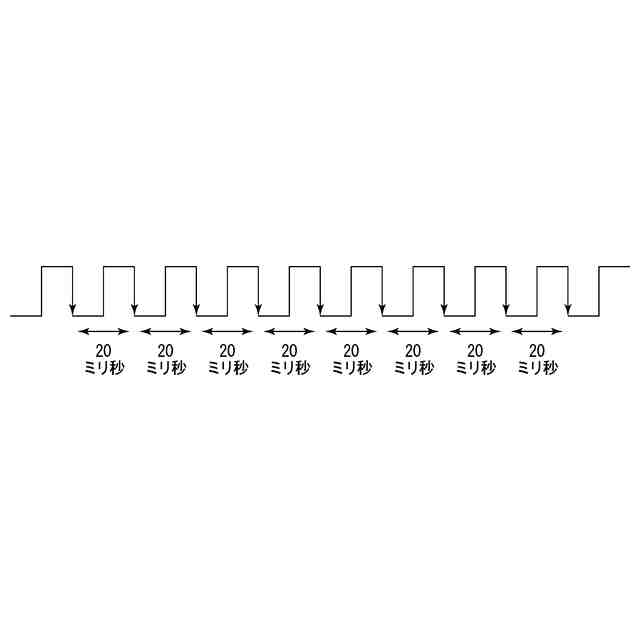

実施形態の第１変形例のマイクロコンピュータ５０ａが生成するクロック信号の一例を示す図。

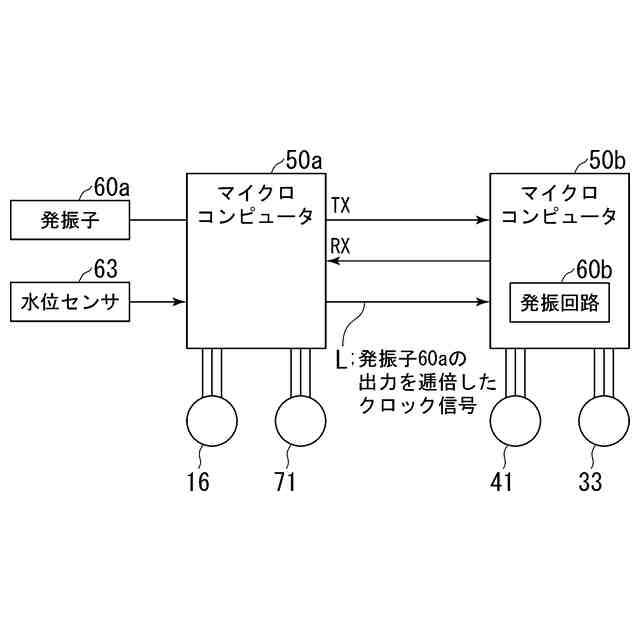

マイクロコンピュータ５０ａとマイクロコンピュータ５０ｂとの間の専用線Ｌの一例を示す図。

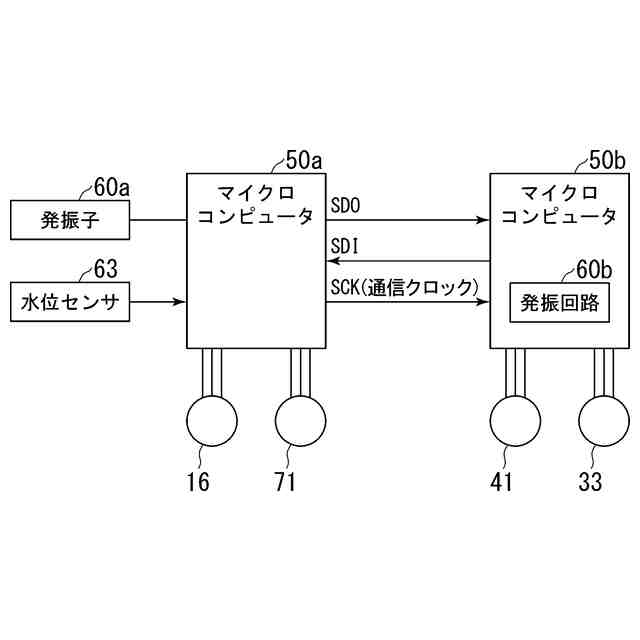

実施形態の第２変形例のマイクロコンピュータ５０ａとマイクロコンピュータ５０ｂとの間の３線式シリアル通信の一例を示す図。
別の実施形態の衣類処理機の構成の一例を示す図。
一実施形態のマイクロコンピュータ５０ｃとマイクロコンピュータ５０ｄとの通信時の構成の一例を示す図。
【発明を実施するための形態】
【０００７】
以下、実施形態の衣類処理機を、図面を参照して説明する。以下の説明では、同一または類似の機能を有する構成に同一の符号を付す。そして、それら構成の重複する説明は省略する場合がある。「ＸＸに基づく」とは、「少なくともＸＸに基づく」ことを意味し、ＸＸに加えて別の要素に基づく場合も含み得る。「ＸＸに基づく」とは、ＸＸを直接に用いる場合に限定されず、ＸＸに対して演算や加工が行われたものに基づく場合も含み得る。「ＸＸまたはＹＹ」とは、ＸＸとＹＹのうちいずれか一方の場合に限定されず、ＸＸとＹＹの両方の場合も含み得る。これは選択的要素が３つ以上の場合も同様である。「ＸＸ」および「ＹＹ」は、任意の要素（例えば任意の情報）である。本出願で「洗濯機」とは、乾燥機能を有する洗濯乾燥機も含み得る。本出願で「取得」とは、送信要求を送信して能動的に取得する場合に限定されず、他の装置から送信される情報を受動的に受信することで取得する場合も含み得る。本出願で「回転数」とは、単位時間当たりの回転数を意味する。すなわち「回転数」とは「回転速度」に相当する意味で用いられる。
【０００８】
＜実施形態＞
一実施形態の衣類処理機１は、主として家庭で使用される電気機器である。「衣類処理機」とは、衣類に対して何らかの処理（例えば、洗濯、乾燥、しわ取り、折り目の強化、脱臭、花粉除去、埃除去、または除菌などのうち１つ以上の処理）を行う装置を広く意味する。衣類処理機１は、例えば洗濯機であるが、クローゼット型クリーニング機なども該当する。衣類処理機１は、ユーザＵの住居内に設置される。以下、衣類処理機１の一例として洗濯乾燥機１を例に挙げて、衣類処理機１について説明する。
【０００９】
（洗濯乾燥機の全体構成）
図１は、一実施形態の衣類処理機１の全体構成を示す断面図である。洗濯乾燥機１は、「洗濯機」の一例である。洗濯乾燥機１は、例えば、回転軸が横方向あるいは斜め方向のドラム式の洗濯乾燥機である。洗濯乾燥機１は、例えば、筐体（外箱）１１、扉１２、操作部ＰＵ、水槽１３、ドラム１４、ベローズ１５、ドラムモータ１６、第１弾性支持部１７、ダンパ装置１８、給水弁２１、注水ケース２２、注水管２３、排水管２４、温風供給機構３０、および制御装置５０（図３参照）を備える。
【００１０】
筐体１１は、前板、後板、左側板、右側板、底板、および天板を有する全体として矩形状かつ、中空状に形成される。筐体１１の前板には、貫通孔である出入口１１ａが設けられる。扉１２は、筐体１１の前板に装着される。扉１２は、出入口１１ａを開閉可能である。
（【００１１】以降は省略されています）
