公開番号2025062477
公報種別公開特許公報(A)
公開日2025-04-14
出願番号2023171588
出願日2023-10-02
発明の名称洗濯機
出願人東芝ライフスタイル株式会社
代理人弁理士法人快友国際特許事務所
主分類D06F 33/32 20200101AFI20250407BHJP(繊維または類似のものの処理;洗濯;他に分類されない可とう性材料)
要約【課題】毛布コースにおいて毛布に適した運転とシーツに適した運転とを実行することができる技術を提供する。
【解決手段】洗濯機は、毛布を収容可能な回転槽と、回転槽を回転駆動するモータとを備え、毛布を洗濯するための毛布コースを有する。洗濯機は、毛布コースにおいて、毛布を洗濯するための運転を実行する毛布洗濯運転と、シーツを洗濯するための運転を実行するシーツ洗濯運転と、を実行可能である。制御部は、毛布コースが選択された場合に、所定の条件に基づいて毛布洗濯運転を実行するかシーツ洗濯運転を実行するかを判断する。
【選択図】図3
特許請求の範囲【請求項１】
毛布を収容可能な回転槽と、前記回転槽を回転駆動するモータとを備え、毛布を洗濯するための毛布コースを有する洗濯機であって、
前記毛布コースにおいて、毛布を洗濯するための運転を実行する毛布洗濯運転と、シーツを洗濯するための運転を実行するシーツ洗濯運転と、を実行可能であり、
前記毛布コースが選択された場合に、所定の条件に基づいて前記毛布洗濯運転を実行するか前記シーツ洗濯運転を実行するかを判断する制御部を備える、洗濯機。
続きを表示（約 1,200 文字）【請求項２】
前記回転槽内の水位を検出する水位センサを更に備え、
前記制御部は、前記水位センサにより検出される水位の上昇速度に基づいて、前記毛布洗濯運転を実行するか前記シーツ洗濯運転を実行するかを判断する、請求項１に記載の洗濯機。
【請求項３】
前記モータの負荷を検出する負荷センサを更に備え、
前記制御部は、前記負荷センサにより検出される負荷に基づいて、前記毛布洗濯運転を実行するか前記シーツ洗濯運転を実行するかを判断する、請求項１に記載の洗濯機。
【請求項４】
前記回転槽内に配置されたパルセータを更に備え、
前記モータは、前記回転槽と前記パルセータを回転駆動することができ、
前記毛布洗濯運転と前記シーツ洗濯運転は、それぞれ、前記回転槽内の洗濯物を洗う洗い行程を備え、
前記制御部は、
前記毛布コースにおいて前記毛布洗濯運転を実行する場合は、前記モータにより前記パルセータを回転させずに前記回転槽を回転させることにより前記洗い行程を実行し、
前記毛布コースにおいて前記シーツ洗濯運転を実行する場合は、前記モータにより前記回転槽を回転させずに前記パルセータを回転させることにより前記洗い行程を実行する、請求項１に記載の洗濯機。
【請求項５】
前記毛布洗濯運転は、前記回転槽を所定の第１回転数で回転させることにより前記回転槽内の毛布を脱水する第１脱水行程を備え、
前記シーツ洗濯運転は、前記回転槽を所定の第２回転数で回転させることにより前記回転槽内のシーツを脱水する第２脱水行程を備え、
前記制御部は、
前記第１脱水行程では、前記第１脱水行程の開始から所定の第１時間で前記回転槽の回転数を前記第１回転数まで上昇させ、
前記第２脱水行程では、前記第２脱水行程の開始から前記第１時間よりも短い所定の第２時間で前記回転槽の回転数を前記第２回転数まで上昇させる、請求項１に記載の洗濯機。
【請求項６】
前記毛布コースとは異なる標準コースを更に有する洗濯機であって、
前記毛布コースと前記標準コースは、それぞれ、前記回転槽内に水を供給する給水行程を備え、
前記制御部は、
前記標準コースを実行する場合は、前記給水行程において所定の第１水量の水を前記回転槽内に供給し、
前記毛布コースにおいて前記シーツ洗濯運転を実行する場合は、前記給水行程において前記第１水量よりも多い水を前記回転槽内に供給する、請求項１に記載の洗濯機。
【請求項７】
前記シーツ洗濯運転は、前記回転槽内の水を排水する排水行程を備え、
前記制御部は、前記毛布コースにおいて前記シーツ洗濯運転を実行する場合は、前記モータによって前記回転槽を回転させながら前記排水行程を実行する、請求項１に記載の洗濯機。

発明の詳細な説明【技術分野】
【０００１】
本明細書に開示する技術は、洗濯機に関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
特許文献１には、毛布を洗濯するための毛布コースを有する洗濯機が開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２００５－４６１７０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
毛布を洗濯するための毛布コースを有する洗濯機において、毛布コースが選択された場合であっても、毛布以外の洗濯物（例えば、シーツ）を洗濯することがある。特許文献１の洗濯機では、このような状況に柔軟に対応することができない。
【０００５】
本明細書は、毛布コースにおいて毛布に適した運転とシーツに適した運転とを実行することができる技術を提供する。
【課題を解決するための手段】
【０００６】
本明細書に開示する洗濯機は、毛布を収容可能な回転槽と、前記回転槽を回転駆動するモータとを備え、毛布を洗濯するための毛布コースを有する。洗濯機は、前記毛布コースにおいて、毛布を洗濯するための運転を実行する毛布洗濯運転と、シーツを洗濯するための運転を実行するシーツ洗濯運転と、を実行可能である。制御部は、前記毛布コースが選択された場合に、所定の条件に基づいて前記毛布洗濯運転を実行するか前記シーツ洗濯運転を実行するかを判断する。
【図面の簡単な説明】
【０００７】
実施例の洗濯機を模式的に示す図。
実施例の操作パネルを模式的に示す図。

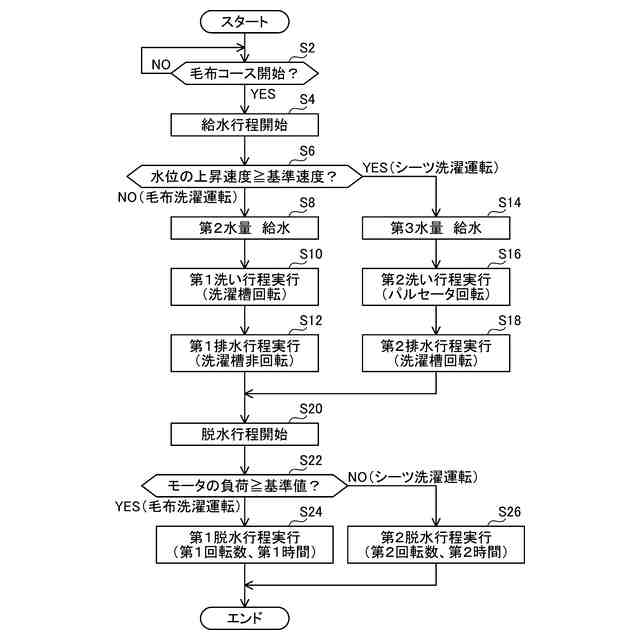

実施例の制御部が実行する処理のフローチャート。
実施例の脱水行程における回転槽の回転数を示すグラフ。
【発明を実施するための形態】
【０００８】
実施例の洗濯機２について図面を参照して説明する。図１に示すように、実施例の洗濯機２は、筐体４と、筐体４内に配置されている水槽１０と、水槽１０内に配置されている回転槽１２と、回転槽１２内に配置されているパルセータ１４とを備えている。また、洗濯機２は、水槽１０に接続されている給水経路２０及び排水経路２４を備えている。
【０００９】
筐体４は、例えば、開閉可能な扉６を備えている。扉６が開閉することにより、水槽１０の開口部及び回転槽１２の開口部が開閉する。筐体４内に配置されている水槽１０は、洗濯用の水を貯留可能である。水槽１０内に配置されている回転槽１２は、洗濯物（例えば、衣類、毛布、シーツ等）を収容可能である。回転槽１２は、回転可能な状態で水槽１０内に配置されており、モータ４０により回転駆動される。また、回転槽１２内のパルセータ１４は、回転槽１２の底部に配置されており、モータ４０により回転駆動される。モータ４０は、動力伝達機構４２を介して回転槽１２とパルセータ１４のそれぞれを回転駆動する。回転槽１２又はパルセータ１４が回転することにより回転槽１２内の洗濯物が洗濯される。
【００１０】
回転槽１２とパルセータ１４は、それぞれ、動力伝達機構４２を介してモータ４０に機械的に接続されている。動力伝達機構４２は、例えば、ベルト、プーリ、及び、クラッチ（いずれも不図示）等を備えており、モータ４０の回転動力を回転槽１２とパルセータ１４のそれぞれに伝達する。動力伝達機構４２は、モータ４０と回転槽１２が機械的に接続される第１状態と、モータ４０とパルセータ１４が機械的に接続される第２状態と、を切り替え可能である。第１状態では、モータ４０の回転動力が回転槽１２に伝達される。第１状態では、モータ４０とパルセータ１４の機械的な接続が遮断され、モータ４０の回転動力がパルセータ１４に伝達されない。一方、第２状態では、モータ４０の回転動力がパルセータ１４に伝達される。第２状態では、モータ４０と回転槽１２の機械的な接続が遮断され、モータ４０の回転動力が回転槽１２に伝達されない。なお、動力伝達機構４２の機械的な構成は特に限定されない。
（【００１１】以降は省略されています）
