特許ウォッチ

公開番号2025071814
公報種別公開特許公報(A)
公開日2025-05-08
出願番号2024186585
出願日2024-10-23
発明の名称生地、衣服、及び、生地の製造方法
出願人株式会社ホットファクトリー
代理人個人
主分類D06M 11/79 20060101AFI20250428BHJP(繊維または類似のものの処理;洗濯;他に分類されない可とう性材料)
要約【課題】生地から熱を逃がす機能と生地の伸縮性とを両立させた生地を実現する。

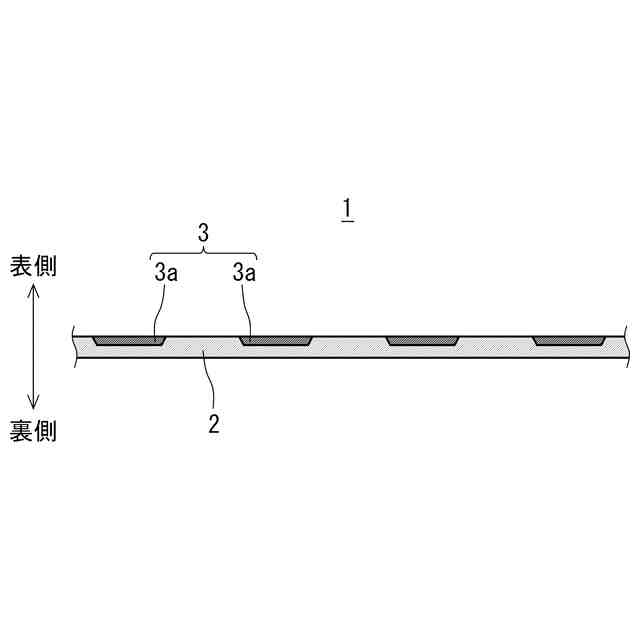

【解決手段】生地1は、ベース生地2と、ベース生地2の表側に印刷された印刷層3とを備えている。生地1では、印刷層3に、当該生地1から熱を逃がす機能を有する機能材料粉末が含まれている。ベース生地2の表側では、印刷層3を構成する多数の印刷部3aが二次元に繰り返し配列された図柄5が形成され、図柄5の形成領域では、図柄5の形成領域における印刷層3の面積割合が35%以上65%以下であると共に、印刷部3aについて個々の面積が7mm²以下である。
【選択図】図1
特許請求の範囲【請求項１】
ベース生地と、
前記ベース生地の表側に印刷された印刷層とを備えた生地であって、
前記印刷層には、当該生地から熱を逃がす機能を有する機能材料粉末が含まれ、

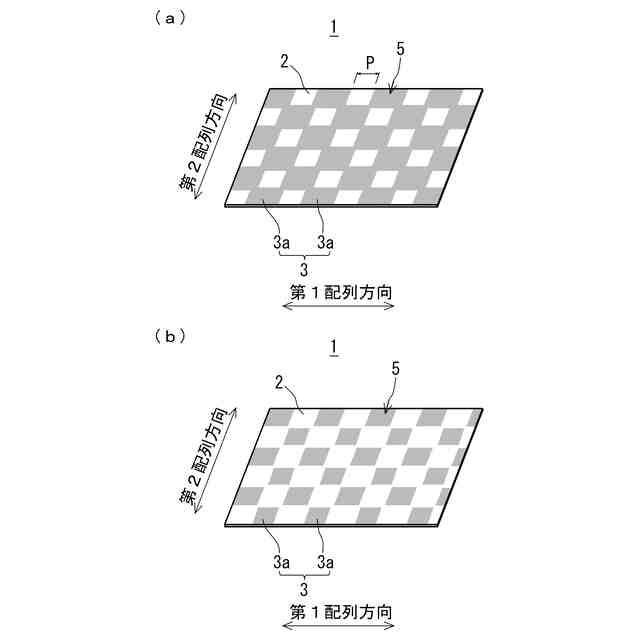

前記ベース生地の表側では、前記印刷層を構成する多数の印刷部が二次元に繰り返し配列された図柄が形成され、
前記図柄の形成領域では、前記印刷層の面積割合が３５％以上６５％以下であると共に、前記印刷部について個々の面積が７ｍｍ
２
以下である、生地。
続きを表示（約 560 文字）【請求項２】
前記印刷層は、当該生地から熱を逃がす機能を有する機能材料粉末として、多結晶ポリシリコンのみを含む、請求項１に記載の生地。
【請求項３】
前記図柄の形成領域の生地部分は、保温率が６．０％以上８．２％以下である、請求項１に記載の生地。
【請求項４】
前記ベース生地の表側には、前記図柄が全面に亘って形成されている、請求項１に記載の生地。
【請求項５】
請求項１乃至４の何れか１つの記載の生地を用いた、衣服。
【請求項６】
生地から熱を逃がす機能を有する機能材料粉末と、バインダーとが少なくとも配合されたインクを用いて、印刷装置によってベース生地の表側に印刷を行い、前記ベース生地の表側に印刷層を形成する印刷工程を行う、生地の製造方法であって、
前記印刷工程は、前記ベース生地の表側において、前記印刷層を構成する多数の印刷部が二次元に繰り返し配列された図柄を形成する工程であって、
前記印刷装置の入力データとして用いる印刷用データ上の前記図柄は、前記図柄の形成領域において、前記印刷層の面積割合が３０％以上６０％以下であると共に、前記印刷部について個々の面積が６ｍｍ
２
以下である、生地の製造方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、衣服などに用いられる生地等に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
従来から、様々な機能を有する生地が開発されている。特許文献１には、冷感作用がより長く持続できるようにした冷感生地が記載されている。この冷感生地は、冷感材料層として、融点が２０～３９℃である相転移物質を含有するマイクロカプセルの他に、吸水性樹脂、ジェル状物質、及びシリコン樹脂から選ばれた少なくとも１種からなる接触冷感材料を含有するものを使用するので、身体が接触したとき、マイクロカプセルに含まれる相転移物質の溶解による吸熱と、接触冷感材料による吸熱とが両方作用する。特許文献１の冷感生地は、他の生地などが積層された紡織品（敷きパッドや布団カバー、布団など）に用いられる。
【先行技術文献】
【特許文献】
【０００３】
特開２０２１－６６９９５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ところで、本願の発明者は、人が着用する状態で生地に熱がほとんど溜まらない衣服を実現するために、ベース生地に対し、熱を逃がす機能（以下「逃熱機能」という場合がある。）を有する機能材料粉末を含む印刷層を設けることを考えた。この場合、ベース生地における印刷層の面積割合の増加に比例して逃熱機能が高まる。しかし、印刷層の面積割合を大きくしすぎたり、印刷層を構成する個々の印刷部を大きくしすぎたりすると、生地の伸縮性（特に、伸ばした後に縮むストレッチバック性）が低下する虞がある。
【０００５】
本発明は、このような事情に鑑みてなされたものであり、生地から熱を逃がす機能と生地の伸縮性とを両立させた生地を実現することを目的とする。
【課題を解決するための手段】
【０００６】
本願の発明者は、生地から熱を逃がす機能と生地の伸縮性とを両立させるために、ベース生地の表側において、印刷層の面積割合を確保しつつ、印刷層を構成する多数の印刷部が二次元に繰り返し配列された図柄を形成して、個々の印刷部の面積を小さくすることを思いついた。この着想に基づく第１の発明は、ベース生地と、ベース生地の表側に印刷された印刷層とを備えた生地であって、印刷層には、当該生地から熱を逃がす機能を有する機能材料粉末が含まれ、ベース生地の表側では、印刷層を構成する多数の印刷部が二次元に繰り返し配列された図柄が形成され、図柄の形成領域では、印刷層の面積割合が３５％以上６５％以下であると共に、印刷部について個々の面積が７ｍｍ
２
以下である、生地である。
【０００７】
第２の発明は、第１の発明において、印刷層は、当該生地から熱を逃がす機能を有する機能材料粉末として、多結晶ポリシリコンのみを含む。
【０００８】

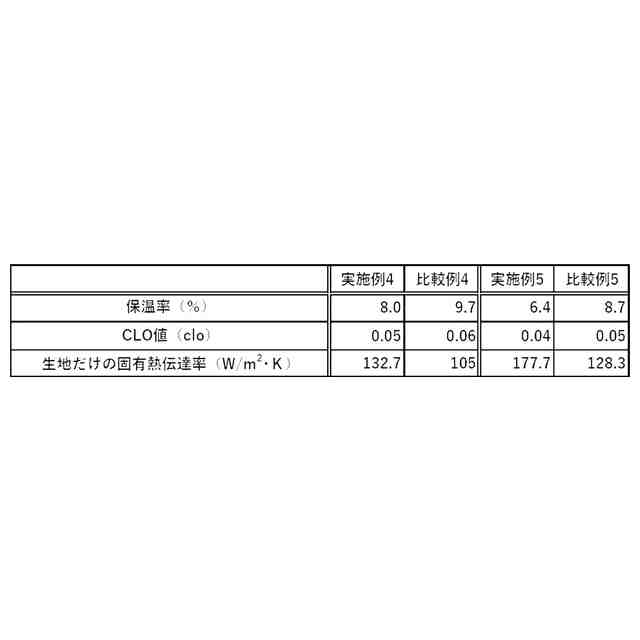

第３の発明は、第１の発明において、図柄の形成領域の生地部分は、保温率が６．０％以上８．２％以下である。
【０００９】
第４の発明は、第１の発明において、ベース生地の表側には、図柄が全面に亘って形成されている。
【００１０】
第５の発明は、第１乃至第４の何れか１つの発明の生地を用いた、衣服である。

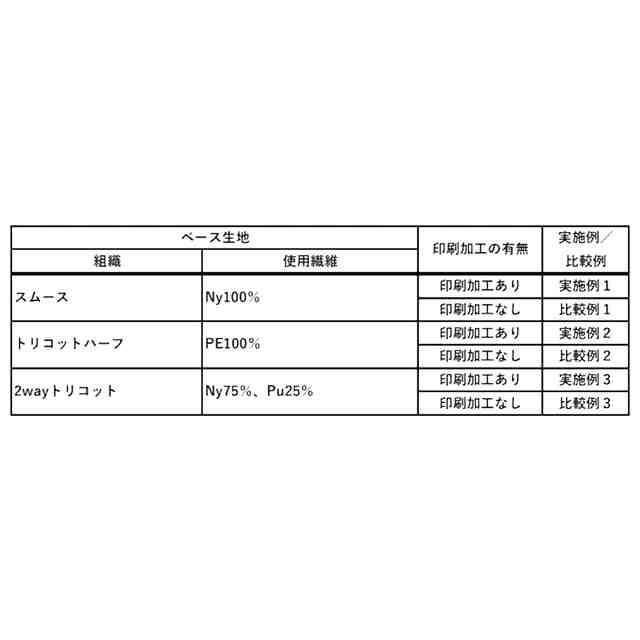

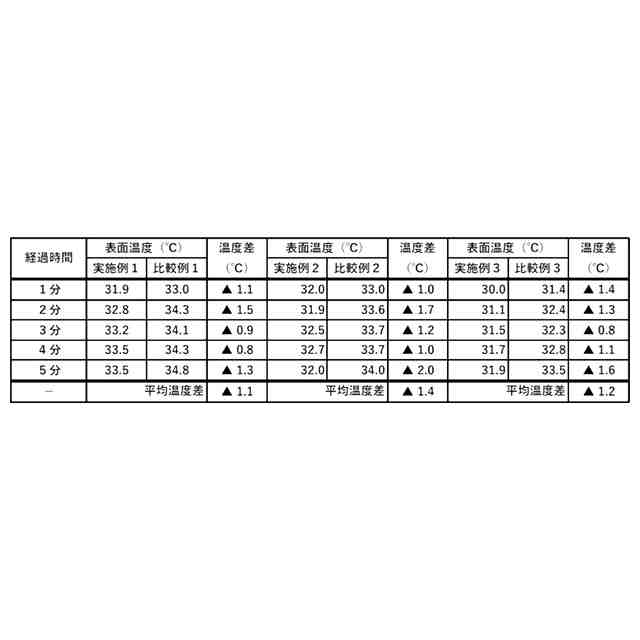

（【００１１】以降は省略されています）

関連特許
