公開番号2025047255
公報種別公開特許公報(A)
公開日2025-04-03
出願番号2023155645
出願日2023-09-21
発明の名称洗濯機
出願人日立グローバルライフソリューションズ株式会社
代理人ポレール弁理士法人
主分類D06F 39/10 20060101AFI20250326BHJP(繊維または類似のものの処理;洗濯;他に分類されない可とう性材料)
要約【課題】
本発明の目的は、水路フィルタにおける洗剤残りや皮脂汚れを除去することができる洗濯機を提供することにある。
【解決手段】
本発明の洗濯機は、水を溜める外槽と、外槽の水を排水する排水経路と、排水経路に設けられ排水に含まれるリントを捕集する水路フィルタ523を有する水路フィルタユニット52と、を備えた洗濯機100であって、水路フィルタ523を洗浄する洗浄ノズル524を備え、水路フィルタ523の一部が水没した状態で、洗浄ノズル524に給水して水路フィルタ523を洗浄する。
【選択図】図5
特許請求の範囲【請求項１】
水を溜める外槽と、
前記外槽の水を排水する排水経路と、
前記排水経路に設けられ排水に含まれるリントを捕集する水路フィルタを有する水路フィルタユニットと、
を備えた洗濯機であって、
前記水路フィルタを洗浄する洗浄ノズルを備え、
前記水路フィルタの一部が水没した状態で、前記洗浄ノズルに給水して前記水路フィルタを洗浄する洗濯機。
続きを表示（約 830 文字）【請求項２】
請求項１に記載の洗濯機において、
前記洗浄ノズルに水道水を給水する給水弁を備えた洗濯機。
【請求項３】
請求項２に記載の洗濯機において、
前記水路フィルタは、底面と、前記底面から立設されて相互に対向する一組の側面と、を備えて、ケーシングに収納され、
前記洗浄ノズルは、前記水路フィルタの前記側面と対向するように配置される洗濯機。
【請求項４】
請求項３に記載の洗濯機において、
前記水路フィルタユニットは、前記水路フィルタを洗浄する超音波振動子を有する洗濯機。
【請求項５】
請求項３に記載の洗濯機において、
前記水路フィルタユニットは、前記水路フィルタに紫外線を照射するＬＥＤを有する洗濯機。
【請求項６】
請求項３に記載の洗濯機において、
前記水路フィルタユニットは、前記外槽の排水口よりも低い位置に設けた洗濯機。
【請求項７】
請求項３に記載の洗濯機において、
洗濯水を前記外槽の排水口から前記外槽に循環させる循環ポンプを備え、
前記水路フィルタユニットは、前記外槽の排水口よりも高い位置に備え、
前記外槽の排水口からの排水を、前記循環ポンプを用いて前記水路フィルタユニットに揚水して排水する洗濯機。
【請求項８】
請求項１乃至５のいずれか１項に記載の洗濯機において、
前記水路フィルタの洗浄を乾燥工程後に実行する洗濯機。
【請求項９】
請求項１乃至５のいずれか１項に記載の洗濯機において、
前記水路フィルタの洗浄を槽洗浄工程後に実行する洗濯機。
【請求項１０】
請求項１乃至５のいずれか１項に記載の洗濯機において、
前記水路フィルタの洗浄は、使用者がフィルタ洗浄ボタンを押下することにより実行する洗濯機。

発明の詳細な説明【技術分野】
【０００１】
本発明は、洗濯を行った洗濯水に含まれるリントや異物を捕集する糸くずフィルタを備えた洗濯機に関する。
続きを表示（約 2,100 文字）【背景技術】
【０００２】
特許文献１には、ドラム内に乾燥風を循環供給する循環風路中にリントフィルタが設けられると共に、リントフィルタに捕獲されたリントを洗い流す注水ノズルを備えた洗濯乾燥機が記載されている（要約参照）。この洗濯乾燥機は、主排水管の途中部位にフィルタ装置が介挿されており、リントフィルタから洗い流されたリントが、フィルタ装置で捕獲回収されるように構成されている（段落００２９参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２００６－１８７４４９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１の洗濯乾燥機では、循環風路中のリントフィルタの洗浄に配慮しているものの、主排水管の途中に設けられたフィルタ装置の洗浄については、配慮がない。特許文献１のフィルタ装置は排水路に設けられるフィルタであり、以下、水路フィルタと呼んで説明する。一方、循環風路中に設けられるリントフィルタは風路フィルタと呼んで説明する。水路フィルタでは、洗剤残りや皮脂汚れが付着したままになると、水垢やぬめりなどの原因となる。このため、捕獲したリントなどの捕獲物を保持しつつ、洗剤残りや皮脂汚れは除去することが好ましい。
【０００５】
本発明の目的は、水路フィルタにおける洗剤残りや皮脂汚れを除去することができる洗濯機を提供することにある。
【課題を解決するための手段】
【０００６】
上記目的を達成するために、本発明の洗濯機は、
水を溜める外槽と、
前記外槽の水を排水する排水経路と、
前記排水経路に設けられ排水に含まれるリントを捕集する水路フィルタを有する水路フィルタユニットと、
を備えた洗濯機であって、
前記水路フィルタを洗浄する洗浄ノズルを備え、
前記水路フィルタの一部が水没した状態で、前記洗浄ノズルに給水して前記水路フィルタを洗浄する。
【発明の効果】
【０００７】
本発明によれば、水路フィルタにおける洗剤残りや皮脂汚れを除去することができ、水路フィルタにおける水垢やぬめりの発生を抑制することができる。
上記した以外の課題、構成及び効果は、以下の実施形態の説明により明らかにされる。
【図面の簡単な説明】
【０００８】

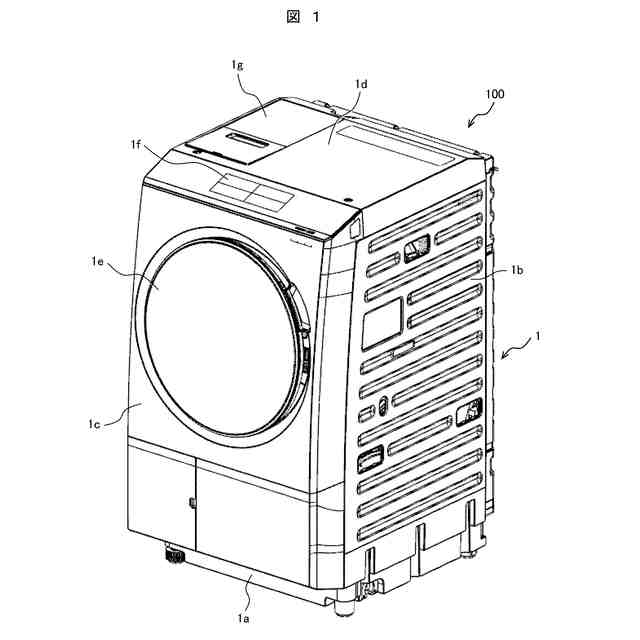

本発明に係る洗濯乾燥機の外観を示す斜視図である。
本発明に係る洗濯乾燥機を側方から見た断面の概略図である。

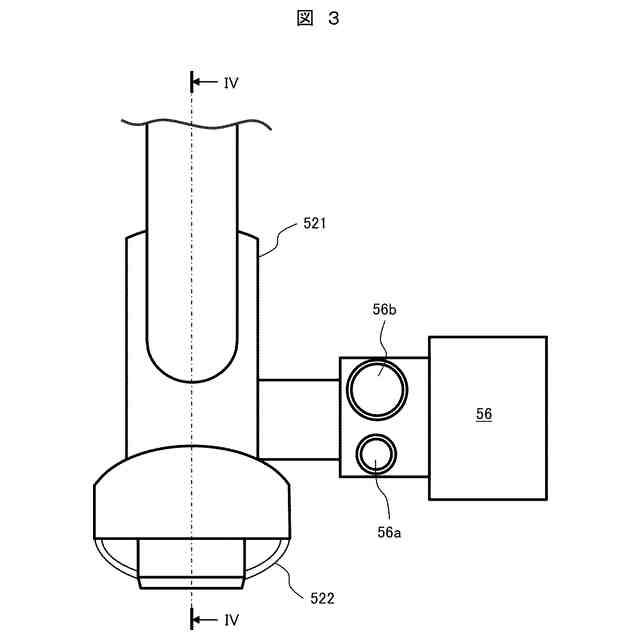

本発明に係る水路フィルタユニットを上から見た概略図である。

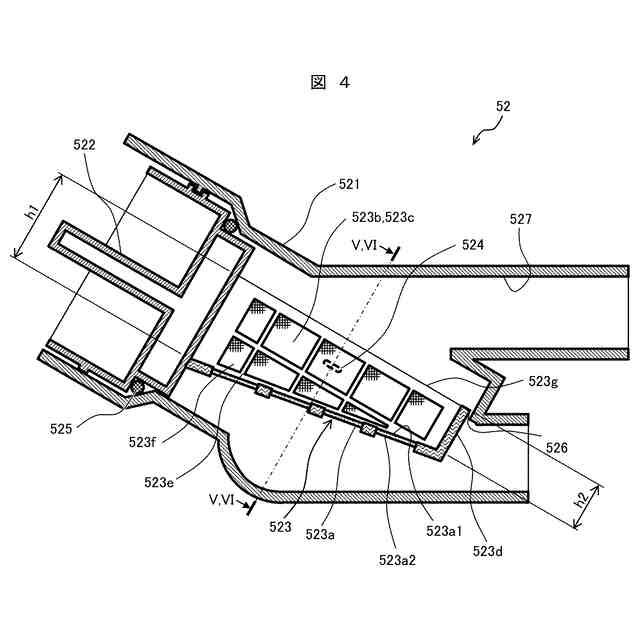

図３のＩＶ－ＩＶ断面図である。

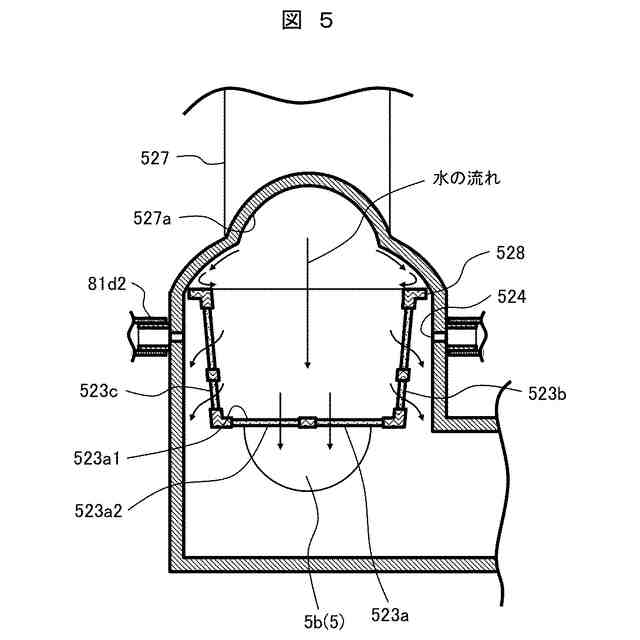

洗濯乾燥機の水位が所定値よりも高く、水路フィルタの全体が排水に水没している場合の排水の流れ（洗浄形態）を示す図である。

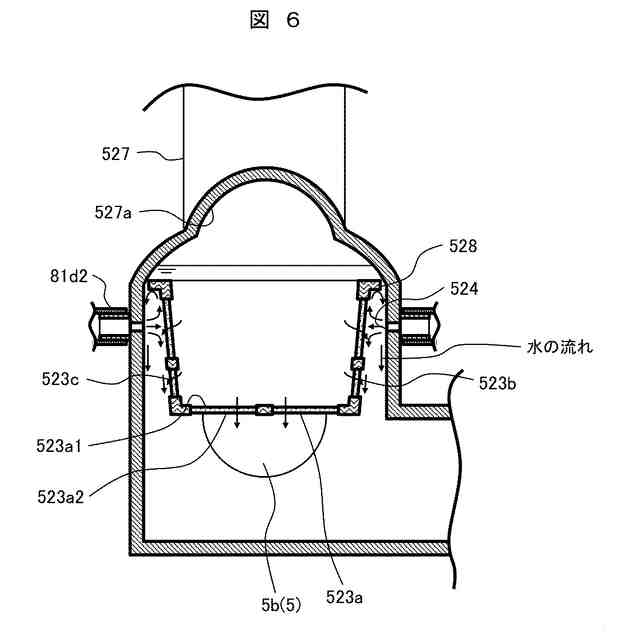

洗濯乾燥機の水位が所定値よりも低く、水路フィルタの一部が水没していない場合の洗浄形態を示す図である。

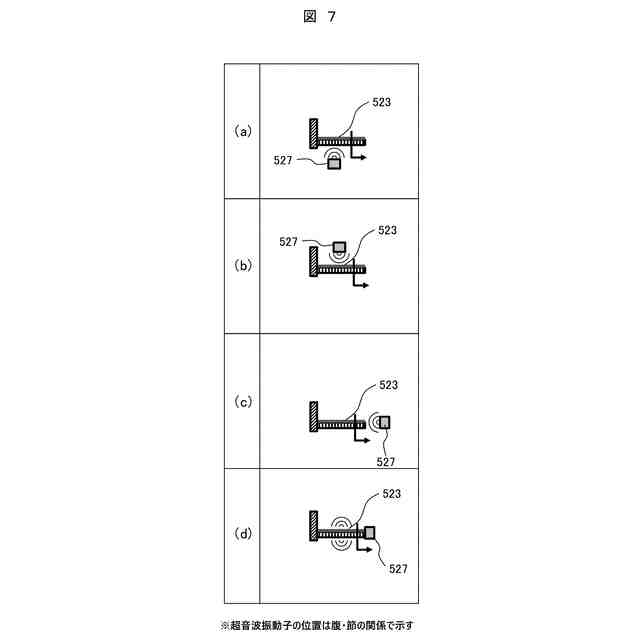

第二洗浄装置として超音波振動子を配置した構成を示す概略図である。

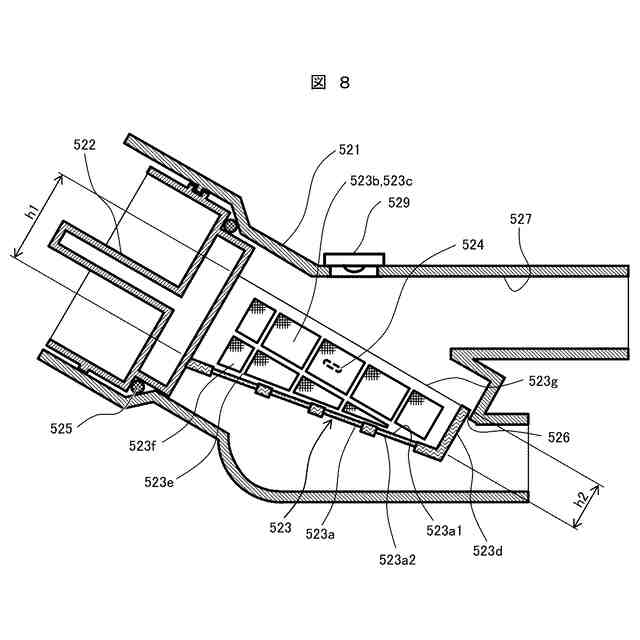

第二洗浄装置として紫外線を照射するＬＥＤを配置した構成を示す概略図である。

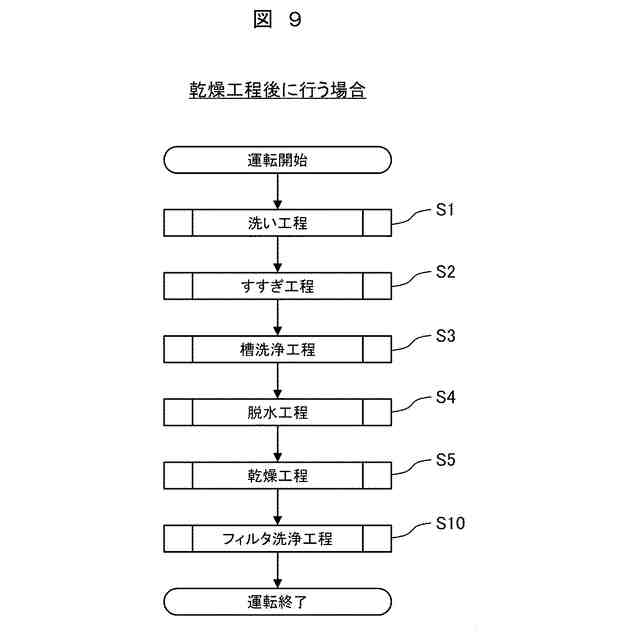

水路フィルタの洗浄を乾燥工程後に行うフローチャートである。
水路フィルタの洗浄を槽洗浄工程後に行うフローチャートである。
水路フィルタの洗浄を使用者が選択できるようにしたフローチャートである。
フィルタ洗浄工程のフローチャートである。
水路フィルタユニットが外槽の排水口よりも低い位置に配置された場合の図である。
水路フィルタユニットが外槽の排水口よりも高い位置に配置された場合の図である。
【発明を実施するための形態】
【０００９】
本発明に係る洗濯機は、脱水を含む洗濯工程を実行する洗濯機のほか、洗濯工程および乾燥工程を実行する洗濯機、いわゆる洗濯乾燥機であってもよい。以下の実施例では、洗濯工程および乾燥工程を実行する洗濯機（洗濯乾燥機）について説明する。このため、洗濯機は洗濯乾燥機と呼んで説明する。また本実施例では、洗濯乾燥機として、回転軸が略水平方向、或いは鉛直方向から傾斜した方向に延びる内槽を有するドラム式洗濯乾燥機を説明するが、本発明は、回転軸が略鉛直方向に延びる内槽を有する縦型洗濯乾燥機にも適用可能である。
【００１０】
［筐体］
図１は、本発明に係る洗濯乾燥機１００の外観を示す斜視図である。洗濯乾燥機１００は、ドラム式の洗濯乾燥機であり、ベース１ａの上部に、主に鋼板と樹脂成形品で作られた側板１ｂ及び補強材(図示せず)を組み合わせて骨格を構成し、さらにその上に前面カバー１ｃおよび上面カバー１ｄを取り付けることで筐体１を構成している。前面カバー１ｃには、洗濯物を出し入れするドア１ｅが設けられている。上面カバー１ｄの前方上部には、電源スイッチや運転コースを選択するためのボタン及び表示器１ｆが設けられている。また上面カバー１ｄには、洗剤ボックスおよび柔軟剤ボックスの収納部の蓋１ｇが設けられている。
（【００１１】以降は省略されています）
