公開番号2025064713
公報種別公開特許公報(A)
公開日2025-04-17
出願番号2023174658
出願日2023-10-06
発明の名称窒素化合物生成装置および定在波発生装置
出願人個人
代理人個人
主分類C01C 1/02 20060101AFI20250410BHJP(無機化学)
要約【課題】アンモニアを含む窒素酸化物の生成を効率よく行うことができるようにした窒素化合物生成装置および定在波発生装置を提供する。

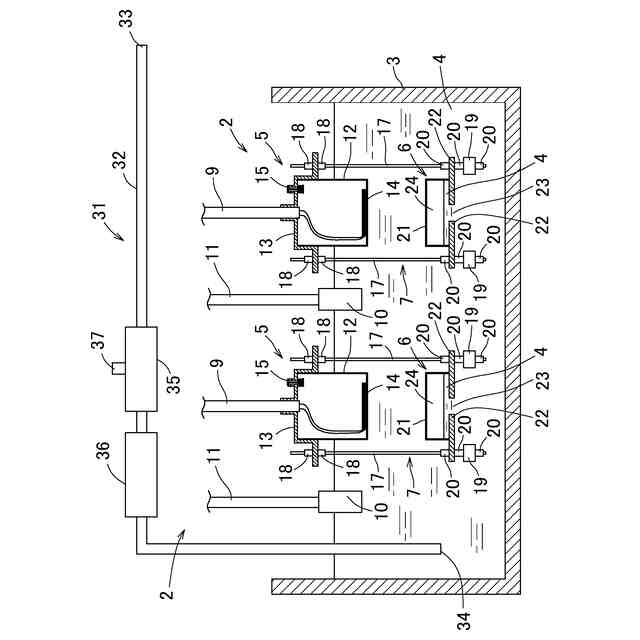

【解決手段】定在波を発生する定在波発生装置2と、この定在波発生装置2および水4を収容する水槽3とを具備し、定在波発生装置2は、水槽3内の水中に向けて超音波を発振する超音波発振装置5と、この超音波発振装置5から発信された超音波を反射する音響反射装置6と、超音波発振装置5と音響反射装置6とを対向させた状態で距離を調整することが可能な懸架装置7と、水槽3内の水中の水温を計測する水温センサ10と、この水温センサ10から得られたデータと超音波発振装置5と音響反射装置6との距離とから定在波の発生に適切な周波数を調整するドライバ装置8を備える。

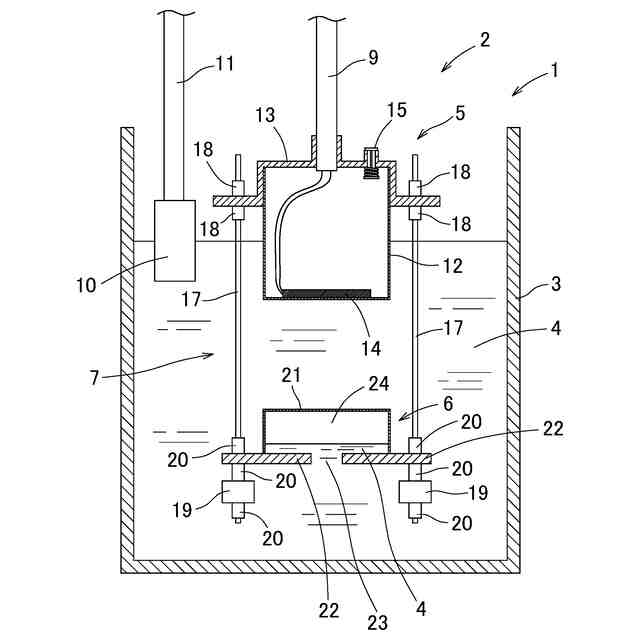

【選択図】図1
特許請求の範囲【請求項１】
定在波を発生する定在波発生装置と、
該定在波発生装置および液体を収容する液槽と、
を具備し、
前記定在波発生装置は、
前記液槽内の液体中に向けて超音波を発振する超音波発振装置と、
該超音波発振装置から発信された超音波を反射する音響反射装置と、
前記超音波発振装置と前記音響反射装置とを対向させた状態で距離を調整することが可能な懸架装置と、
前記液槽内の液体中の液温を計測する液温センサと、
この液温センサから得られたデータと前記超音波発振装置と前記音響反射装置との距離とから定在波の発生に適切な周波数を調整するドライバ装置と、
を備えたことを特徴とする窒素化合物生成装置。
続きを表示（約 560 文字）【請求項２】

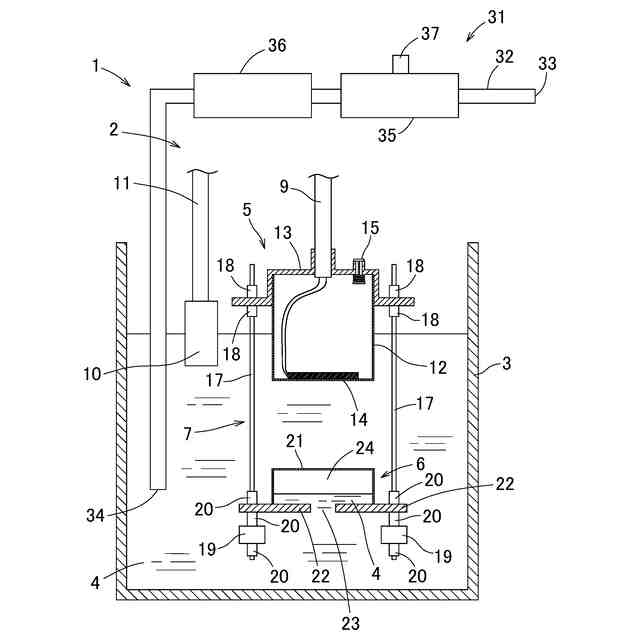

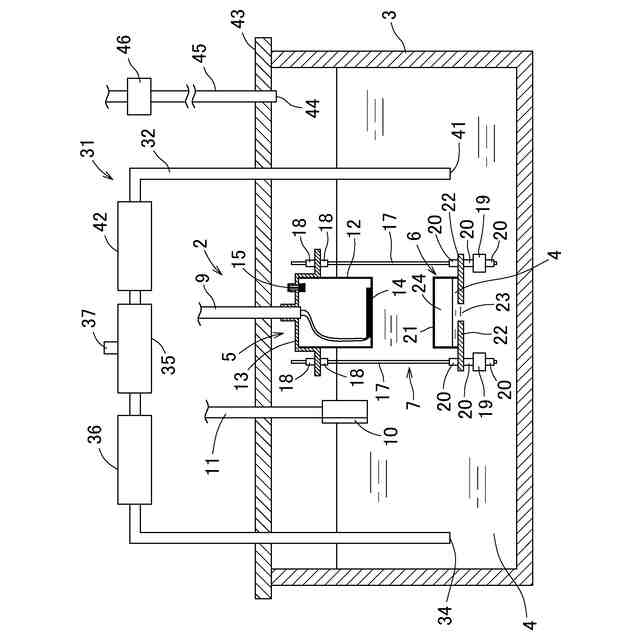

さらに、バブル発生装置と気液混合器とを組合わせた窒素補充器を備えたことを特徴とする請求項１に記載の窒素化合物生成装置。
【請求項３】

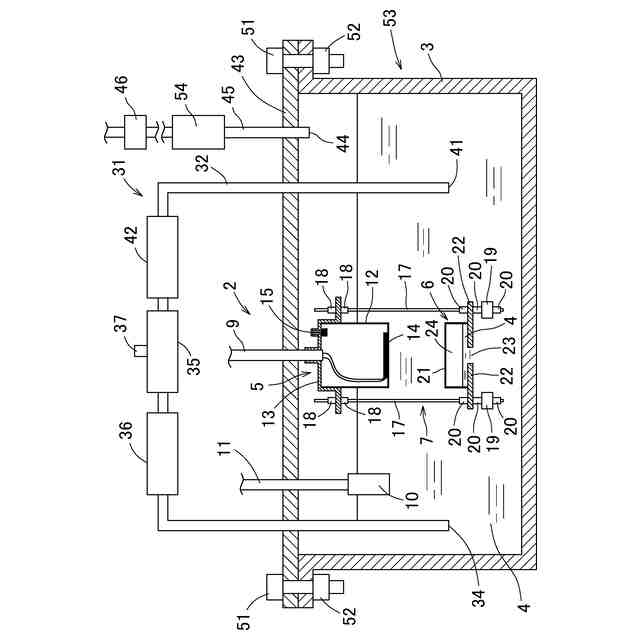

前記超音波発振装置は、超音波振動子と、この超音波振動子を収容するとともに液体に浮く容器とを備え、
前記懸架装置は、錘を備え、

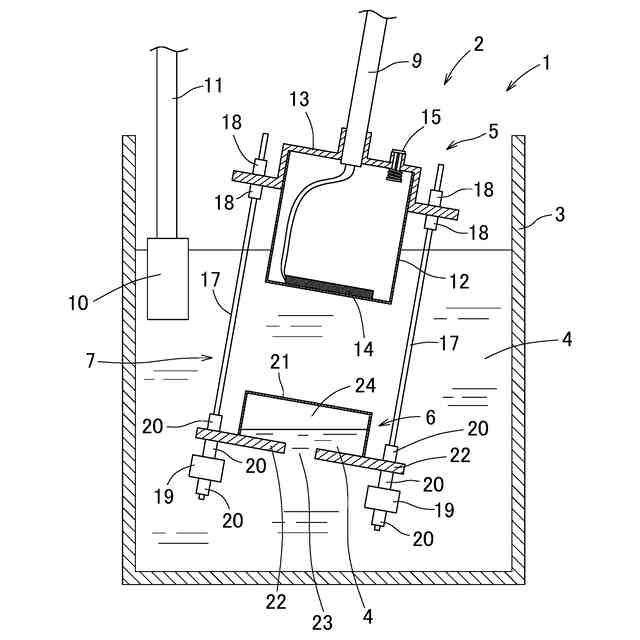

前記容器の浮力と前記錘の重力とによって前記超音波発振装置と前記音響反射装置との姿勢を保持するように構成したことを特徴とする請求項１に記載の窒素化合物生成装置。
【請求項４】
前記音響反射装置は、空気または真空状態を反射材とすることを特徴とする請求項１に記載の窒素化合物生成装置。
【請求項５】

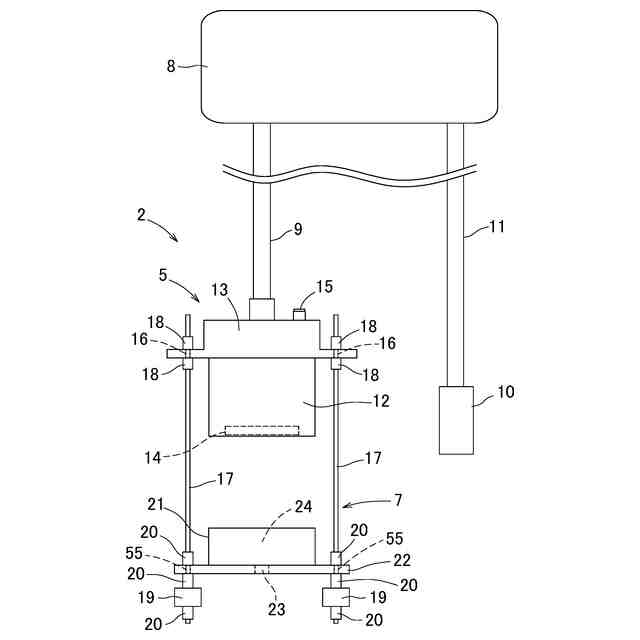

液体中に向けて超音波を発振する超音波発振装置と、
該超音波発振装置から発信された超音波を反射する音響反射装置と、
前記超音波発振装置と前記音響反射装置とを対向させた状態で距離を調整することが可能な懸架装置と、
前記液体中の液温を計測する液温センサと、
該液温センサから得られたデータと前記超音波発振装置と前記音響反射装置との距離とから定在波の発生に適切な周波数を調整するドライバ装置と、
を具備したことを特徴とする定在波発生装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、アンモニアを含む窒素化合物を生成するための窒素化合物生成装置および定在波発生装置に関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
この種の窒素化合物生成装置としては、従来、種々のものが提案されている。
【０００３】
たとえば特許文献１には、水中において発生させたマイクロバブルを利用してアンモニアを製造する製造装置が開示されている。
【０００４】
この製造装置は、容器内の水を循環させるとともにこの循環経路に旋回式マイクロバブル発生装置を設け、この旋回式マイクロバブル発生装置には器外の気体を取り入れる気体取入れ管が接続されている。
【０００５】
そして、旋回式マイクロバブル発生装置によってマイクロバブルを発生させるとともに水の循環を繰り返すことによって、アンモニアを製造するようになっている。
【先行技術文献】
【特許文献】
【０００６】
特開２０１１－６８５５５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００７】
しかしながら、この製造装置では、マイクロバブルを旋回式マイクロバブル発生装置で発生させるため、アンモニアの生成が効率よく行えないという問題がある。
【０００８】
本発明は、上記事情に基づいてなされたもので、その目的とするところは、アンモニアを含む窒素酸化物の生成を効率よく行うことができるようにした窒素化合物生成装置および定在波発生装置を提供することにある。
【課題を解決するための手段】
【０００９】
上記課題を解決するために、本発明に係る窒素化合物生成装置は、定在波を発生する定在波発生装置と、この定在波発生装置および液体を収容する容器とを具備し、定在波発生装置は、容器内の液体中に向けて超音波を発振する超音波発振装置と、この超音波発振装置から発信された超音波を反射する音響反射装置と、超音波発振装置と音響反射装置とを対向させた状態で距離を調整することが可能な懸架装置と、容器内の液体中の液温を計測する液温センサと、この液温センサから得られたデータと超音波発振装置と音響反射装置との距離とから定在波の発生に適切な周波数を調整するドライバ装置とを備えたことを特徴とするものである。
【００１０】
また、本発明に係る定在波発生装置は、液体中に向けて超音波を発振する超音波発振装置と、この超音波発振装置から発信された超音波を反射する音響反射装置と、超音波発振装置と音響反射装置とを対向させた状態で距離を調整することが可能な懸架装置と、液体中の液温を計測する液温センサと、この液温センサから得られたデータと超音波発振装置と音響反射装置との距離とから定在波の発生に適切な周波数を調整するドライバ装置とを具備したことを特徴とするものである。
【発明の効果】
（【００１１】以降は省略されています）
