特許ウォッチ

公開番号2025082838
公報種別公開特許公報(A)
公開日2025-05-29
出願番号2024199729
出願日2024-11-15
発明の名称酸化マグネシウム
出願人セトラスホールディングス株式会社
代理人個人,個人,個人
主分類C01F 5/02 20060101AFI20250522BHJP(無機化学)

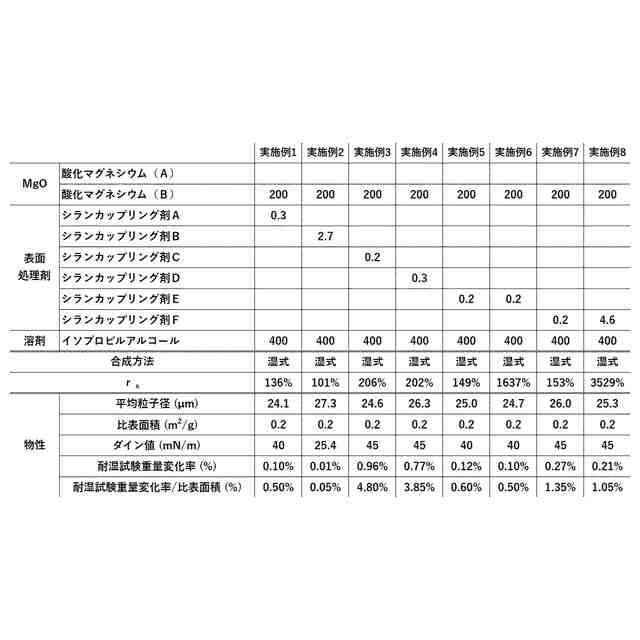

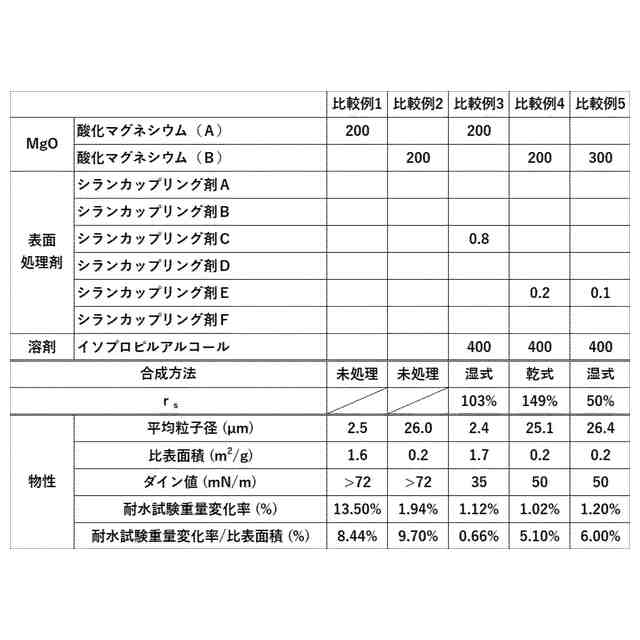

要約【課題】本開示は、耐湿性が良好な酸化マグネシウムの提供を目的とする。
【解決手段】本開示の酸化マグネシウムは、50mN/m未満であり、比表面積が0.01m²/g以上1.3m²/g未満である。
【選択図】なし
特許請求の範囲【請求項１】
ダイン値が５０ｍＮ／ｍ未満であり、
比表面積が０．０１ｍ
２
／ｇ以上１．３ｍ
２
／ｇ未満である、酸化マグネシウム。
続きを表示（約 3,000 文字）【請求項２】
平均粒子径が０．５μｍ以上５０μｍ以下である、請求項１に記載の酸化マグネシウム。
【請求項３】
表面処理層を有し、該表面処理層は、シランカップリング剤を含む表面処理剤を用いて形成される、請求項１に記載の酸化マグネシウム。
【請求項４】
前記シランカップリング剤は、以下の式（１）：
Ｒ
１
ｎ
－Ｓｉ－（ＯＲ
２
）
ｍ
・・・（１）
［式（１）中、
Ｒ
１
は、それぞれ独立して、－Ｌ
１
－Ｒ
３
を表し、
Ｌ
１
は、それぞれ独立して、単結合又は２価の有機基を表し、
Ｒ
３
は、それぞれ独立して、Ｃ
１－３０
アルキル基、Ｃ
２－３０
アルケニル基、Ｃ
６－３０
芳香族炭化水素基及び－ＳｉＲ
４
３
基からなる群より選ばれる１種を表し、
Ｒ
４
は、それぞれ独立して、Ｃ
１－６
炭化水素基を表し、
Ｒ
２
は、それぞれ独立して、Ｃ
１－４
アルキル基又は水素原子を表し、
ｎは、１～３の整数を表し、
ｍは、１～３の整数を表す。］
で表される化合物を含む、請求項３に記載の酸化マグネシウム。
【請求項５】

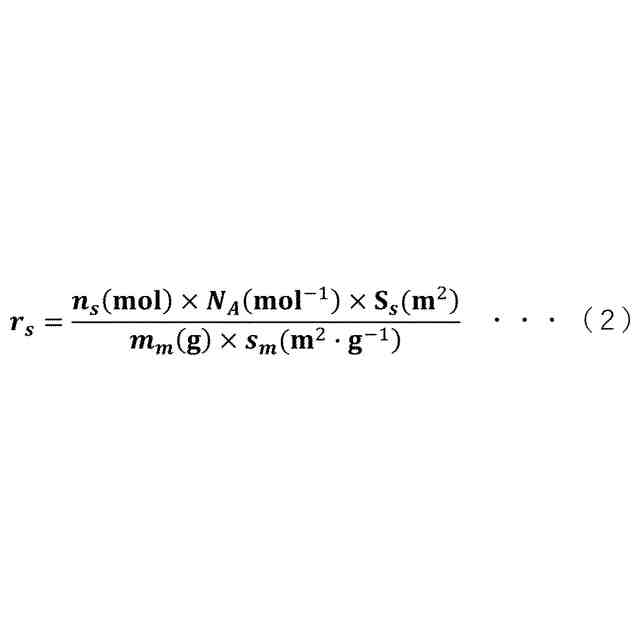

以下の式（２）：
TIFF
2025082838000008.tif
17
137
［式（２）中、
ｎ
ｓ
は、シランカップリング剤の物質量（ｍｏｌ）を表し、
Ｎ
Ａ
は、アボガドロ数（ｍｏｌ
－１
）を表し、
Ｓ
ｓ
は、シランカップリング剤１分子の占有面積（ｍ
２
）を表し、
ｍ
ｍ
は、酸化マグネシウムの添加量（ｇ）を表し、
ｓ
ｍ
は、酸化マグネシウムの比表面積（ｍ
２
・ｇ
－１
）を表す］
で表される値ｒ
ｓ
が、１００％以上４，０００％以下である、請求項３に記載の酸化マグネシウム。
【請求項６】

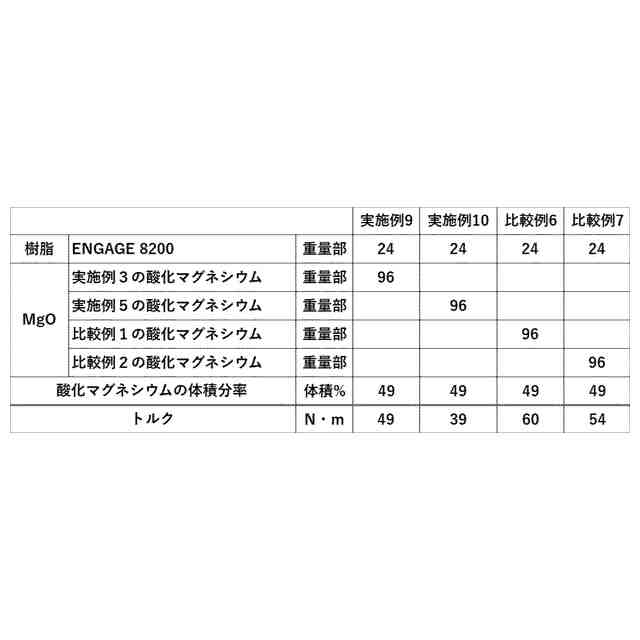

以下の方法により測定されるトルクが、５０Ｎ・ｍ以下である、酸化マグネシウム。
［トルクの測定方法］
エチレン－オクテン系ポリオレフィン樹脂を１２０℃に加熱し、１０分間混練した後、エチレン－オクテン系ポリオレフィン樹脂と酸化マグネシウムとの体積比が５１：４９となるように、該エチレン－オクテン系ポリオレフィン樹脂に酸化マグネシウムを添加し、さらに１２０℃において１５分間混練し、回転速度３０ｒｐｍの条件でトルク（Ｎ・ｍ）を測定する。
【請求項７】
表面処理層を有し、該表面処理層は、シランカップリング剤を含む表面処理剤を用いて形成され、
前記シランカップリング剤は、以下の式（１）：
Ｒ
１
ｎ
－Ｓｉ－（ＯＲ
２
）
ｍ
・・・（１）
［式（１）中、
Ｒ
１
は、それぞれ独立して、－Ｌ
１
－Ｒ
３
を表し、
Ｌ
１
は、それぞれ独立して、単結合又は２価の有機基を表し、
Ｒ
３
は、それぞれ独立して、Ｃ
１－３０
アルキル基、Ｃ
２－３０
アルケニル基、Ｃ
６－３０
芳香族炭化水素基及び－ＳｉＲ
４
３
基からなる群より選ばれる１種を表し、
Ｒ
４
は、それぞれ独立して、Ｃ
１－６
炭化水素基を表し、
Ｒ
２
は、それぞれ独立して、Ｃ
１－４
アルキル基又は水素原子を表し、
ｎは、１～３の整数を表し、
ｍは、１～３の整数を表す。］
で表される化合物を含む、請求項６に記載の酸化マグネシウム。
【請求項８】

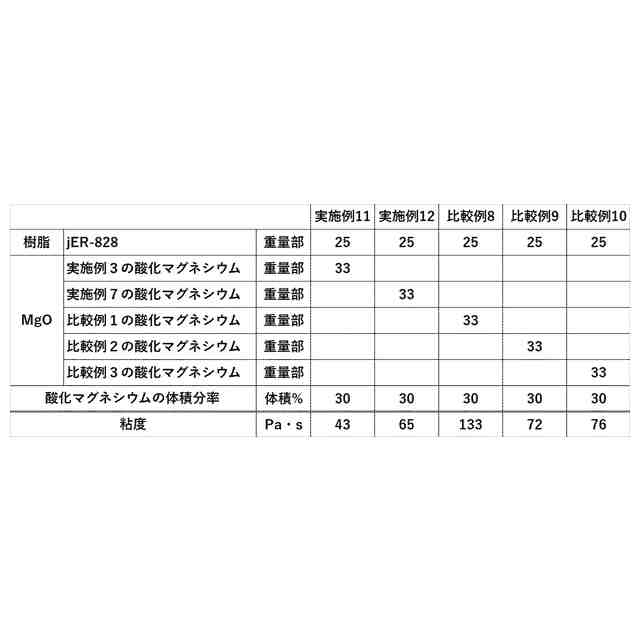

以下の方法により測定される粘度が、７０Ｐａ・ｓ以下である、酸化マグネシウム。
［粘度の測定方法］
ビスフェノール型エポキシ樹脂と、酸化マグネシウムとを、体積比が７０：３０となるように混合する。該混合物を、２５℃において、１時間、回転数５００ｒｐｍの条件で撹拌し、樹脂組成物を得る。レオメータを用い、直径２５ｍｍのディスポーザブルパラレルプレートと、直径８０ｍｍのディスポーザブルカップを用い、温度２５℃、ギャップ間距離１ｍｍ、測定せん断速度範囲０～２０ｓ
－１
、測定時間２０秒の条件で粘度（Ｐａ・ｓ）を測定する。
【請求項９】
表面処理層を有し、該表面処理層は、シランカップリング剤を含む表面処理剤を用いて形成され、
前記シランカップリング剤は、以下の式（１）：
Ｒ
１
ｎ
－Ｓｉ－（ＯＲ
２
）
ｍ
・・・（１）
［式（１）中、
Ｒ
１
は、それぞれ独立して、－Ｌ
１
－Ｒ
３
を表し、
Ｌ
１
は、それぞれ独立して、単結合又は２価の有機基を表し、
Ｒ
３
は、それぞれ独立して、Ｃ
１－３０
アルキル基、Ｃ
２－３０
アルケニル基、Ｃ
６－３０
芳香族炭化水素基及び－ＳｉＲ
４
３
基からなる群より選ばれる１種を表し、
Ｒ
４
は、それぞれ独立して、Ｃ
１－６
炭化水素基を表し、
Ｒ
２
は、それぞれ独立して、Ｃ
１－４
アルキル基又は水素原子を表し、
ｎは、１～３の整数を表し、
ｍは、１～３の整数を表す。］
で表される化合物を含む、請求項８に記載の酸化マグネシウム。
【請求項１０】

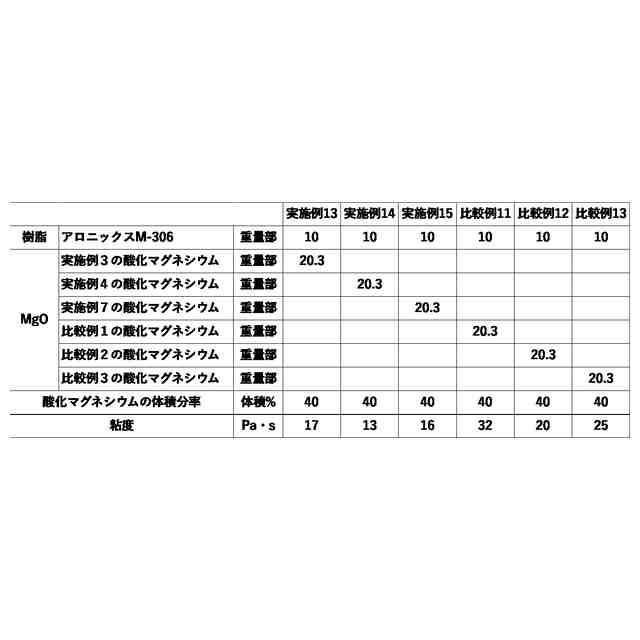

以下の方法により測定される粘度が、１９Ｐａ・ｓ以下である、酸化マグネシウム。
［粘度の測定方法］
多官能アクリルモノマーと、酸化マグネシウムとを、体積比が６０：４０となるように混合する。該混合物を、２５℃において、１時間、回転数５００ｒｐｍの条件で撹拌し、樹脂組成物を得る。レオメータを用い、直径２５ｍｍのディスポーザブルパラレルプレートと、直径８０ｍｍのディスポーザブルカップを用い、温度２３℃、ギャップ間距離１ｍｍ、測定せん断速度範囲０～２０ｓ
－１
、測定時間２０秒の条件で粘度（Ｐａ・ｓ）を測定する。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、酸化マグネシウムに関する。
続きを表示（約 2,100 文字）【背景技術】
【０００２】
酸化マグネシウムは、熱伝導性材料、耐熱材料、電気絶縁材料、充填剤、光学材料、研磨材等に用いられ得る。特許文献１には、所定の粒子径及びＢＥＴ比表面積を有する水酸化マグネシウムを１１００～１６００℃で焼成し、次いで、２次粒子径２０μｍ以下に粉砕分級する、酸化マグネシウムの製造方法が記載されている。
【０００３】
特許文献２には、（Ｃ
ｋ
Ｈ
（２ｋ＋１）
）
ｎ
－Ｓｉ－（ＯＣ
ｍ
Ｈ
（２ｍ＋１）
）
（４－ｎ）
［ｋ：６以上、ｍ：２以下、ｎ：１～３］で表される被覆剤を酸化マグネシウムに対して１～１０質量％表面被覆した、所定のＢＥＴ比表面積及び平均２次粒子径を有する酸化マグネシウムである熱伝導性フィラーが記載されている。
【先行技術文献】
【特許文献】
【０００４】
特開平６－１７１９２８号公報
特開２０１１－６８７５７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
本開示は、耐湿性が良好な酸化マグネシウムの提供を目的とする。好ましくは、本開示は、樹脂と混合した場合において、該混合物の粘度の上昇を抑制可能な酸化マグネシウムの提供を目的とする。また、好ましくは、本開示は、樹脂と混合した場合において、該混合物の撹拌時のトルクの上昇を抑制可能な酸化マグネシウムの提供を目的とする。
【課題を解決するための手段】
【０００６】
本開示の第１実施形態は、ダイン値が５０ｍＮ／ｍ未満である、酸化マグネシウムを提供する。
上記酸化マグネシウムの比表面積は、０．０１ｍ
２
／ｇ以上１．３ｍ
２
／ｇ未満であり得る。
【０００７】
本開示の第２実施形態では、第１実施形態において、上記酸化マグネシウムの平均粒子径が０．５μｍ以上５０μｍ以下であり得る。
【０００８】
本開示の第３実施形態では、第１実施形態及び第２実施形態に記載の何れか１つにおいて、上記酸化マグネシウムは、表面処理層を有し得る。
本開示の第３実施形態では、第１実施形態及び第２実施形態に記載の何れか１つにおいて、上記表面処理層は、シランカップリング剤を含む表面処理剤を用いて形成され得る。
【０００９】
本開示の第４実施形態では、第３実施形態に記載の何れか１つにおいて、前記シランカップリング剤は、以下の式（１）：
Ｒ
１
ｎ
－Ｓｉ－（ＯＲ
２
）
ｍ
・・・（１）
で表される化合物を含み得る。
上記式（１）におけるＲ
１
は、それぞれ独立して、－Ｌ
１
－Ｒ
３
を表し得る。
上記式（１）におけるＬ
１
は、それぞれ独立して、単結合又は２価の有機基を表し得る。
上記式（１）におけるＲ
３
は、それぞれ独立して、Ｃ
１－３０
アルキル基、Ｃ
２－３０
アルケニル基、Ｃ
６－３０
芳香族炭化水素基及び－ＳｉＲ
４
３
基からなる群より選ばれる１種を表し得る。
上記式（１）におけるＲ
４
は、それぞれ独立して、Ｃ
１－６
炭化水素基を表し得る。
上記式（１）におけるＲ
２
は、それぞれ独立して、Ｃ
１－４
アルキル基又は水素原子を表し得る。
上記式（１）におけるｎは、１～３の整数を表し得る。
上記式（１）におけるｍは、１～３の整数を表し得る。
【００１０】
本開示の第５実施形態では、第３実施形態及び第４実施形態に記載の何れか１つにおいて、
以下の式（２）：
TIFF
2025082838000001.tif
17
137
［式（２）中、
ｎ
ｓ
は、シランカップリング剤の物質量（ｍｏｌ）を表し、
Ｎ
Ａ
は、アボガドロ数（ｍｏｌ
－１
）を表し、
Ｓ
ｓ
は、シランカップリング剤１分子の占有面積（ｍ
２
）を表し、
ｍ
ｍ
は、酸化マグネシウムの添加量（ｇ）を表し、
ｓ
ｍ
は、酸化マグネシウムの比表面積（ｍ
２
・ｇ
－１
）を表す］
で表される値ｒ
ｓ
が、１００％以上４，０００％以下であり得る。
（【００１１】以降は省略されています）

関連特許
