公開番号2025064603
公報種別公開特許公報(A)
公開日2025-04-17
出願番号2023174497
出願日2023-10-06
発明の名称摺動部品
出願人イーグル工業株式会社
代理人個人,個人,個人,個人,個人
主分類F16J 15/34 20060101AFI20250410BHJP(機械要素または単位;機械または装置の効果的機能を生じ維持するための一般的手段)
要約【課題】摺動面の歪みを抑制できる摺動部品を提供する。

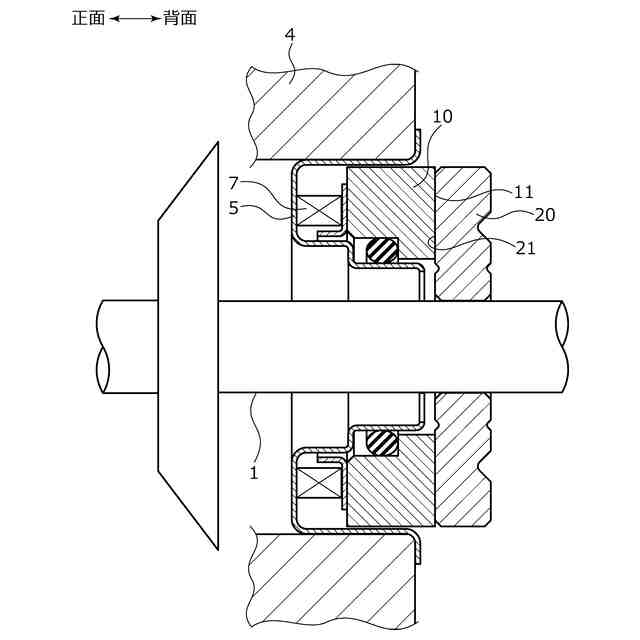

【解決手段】ハウジング4に固定される静止摺動環10と、ハウジング4に挿通される回転軸1に圧入固定される回転摺動環20と、を備え、静止摺動環10の摺動面11と回転摺動環20の摺動面21とが相対摺動する摺動部品であって、回転摺動環20には、摺動面21側における摺動領域21Aよりも内径側に凹部23が周方向に配置されている。
【選択図】図3
特許請求の範囲【請求項１】
ハウジングに固定される静止摺動環と、該ハウジングに挿通される回転軸に圧入固定される回転摺動環と、を備え、前記静止摺動環の摺動面と前記回転摺動環の摺動面とが相対摺動する摺動部品であって、
前記回転摺動環には、前記摺動面側における前記摺動領域よりも内径側に凹部が周方向に配置されている摺動部品。
続きを表示（約 540 文字）【請求項２】
前記回転摺動環の背面側には、凹部が周方向に配置されている請求項１に記載の摺動部品。
【請求項３】
前記摺動面側の凹部と前記背面側の凹部とが軸方向に重畳する位置に設けられている請求項２に記載の摺動部品。
【請求項４】
前記摺動面側の凹部と前記背面側の凹部とは径方向に延びる線を基準に対称形状をなしている請求項３に記載の摺動部品。
【請求項５】

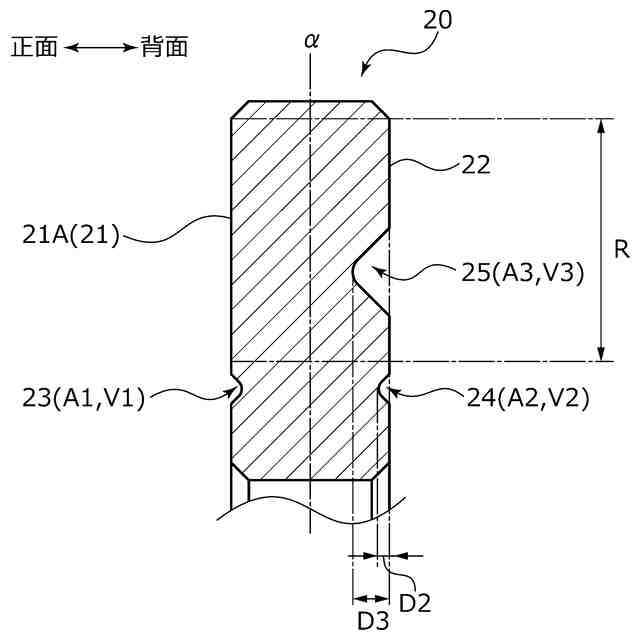

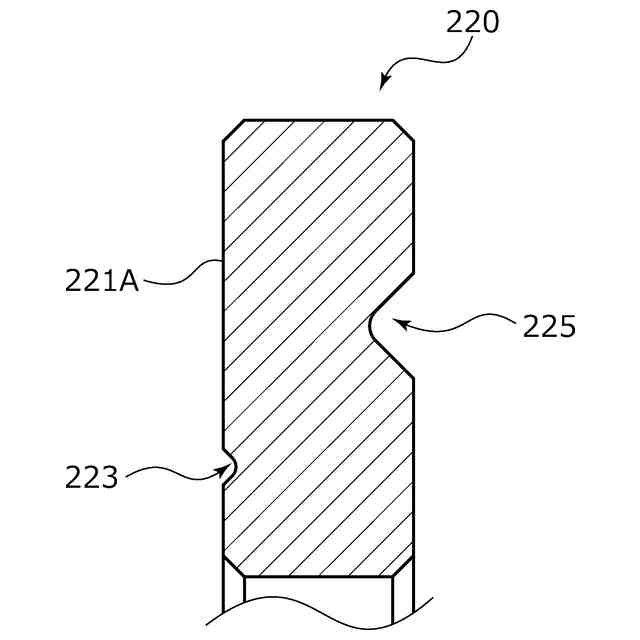

前記回転摺動環の背面側には、前記背面側の凹部よりも外径側に、前記摺動領域と軸方向に重畳する別の凹部が周方向に配置されている請求項２ないし４のいずれかに記載の摺動部品。
【請求項６】
前記別の凹部は、前記摺動領域の径方向の範囲内に収まって配置されている請求項５に記載の摺動部品。
【請求項７】
前記別の凹部の容積は、前記背面側の凹部の容積よりも大きい請求項５に記載の摺動部品。
【請求項８】

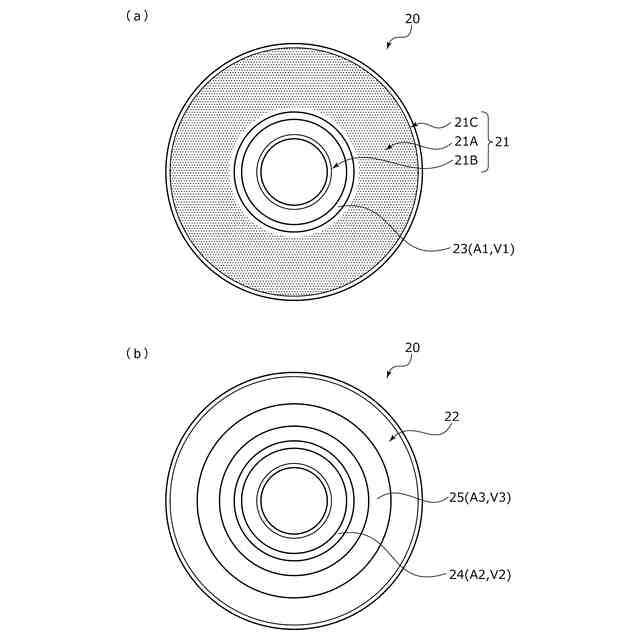

前記摺動面側の凹部は環状溝である請求項１に記載の摺動部品。
【請求項９】
前記背面側の凹部は環状溝である請求項２に記載の摺動部品。
【請求項１０】
前記別の凹部は、環状溝である請求項５に記載の摺動部品。

発明の詳細な説明【技術分野】
【０００１】
本発明は、相対回転する摺動部品に関し、例えば自動車、一般産業機械、あるいはその他のシール分野の回転機械の回転軸を軸封する軸封装置に用いられる摺動部品、または自動車、一般産業機械、あるいはその他の軸受分野の機械の軸受に用いられる摺動部品に関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
被密封流体の漏れを防止する軸封装置として例えばメカニカルシールは相対回転し摺動面同士が摺動する一対の環状の摺動部品を備えている。
【０００３】
例えば、特許文献１に示されるメカニカルシールは、一対の静止密封環と回転密封環とを備えている。静止密封環は回転機械側のハウジングに固定されている。回転密封環は、回転軸に固定されたスリーブに軸方向に圧入されることで外嵌されており、回転軸と共に回動可能となっている。静止密封環の摺動面と回転密封環の摺動面とが相対回転摺動することで、内径空間と外径空間とが隔離される。
【先行技術文献】
【特許文献】
【０００４】
特開２０２２－１１９５２５号公報（第６頁、第１図）
【発明の概要】
【発明が解決しようとする課題】
【０００５】
特許文献１のメカニカルシールにあっては、回転密封環を回転軸に固定されたスリーブに軸方向に圧入することで設置できるので、回転密封環を回転軸に固定するための特段の固定手段を必要とせず、簡素な構成で簡便に回転密封環を回転軸に固定することができる。しかしながら、回転密封環をスリーブに対して軸方向に圧入する際に生じる応力により、回転密封環の摺動面が膨出する方向に歪み、摺動性が悪化する虞があった。
【０００６】
本発明は、このような問題点に着目してなされたもので、摺動面の歪みを抑制できる摺動部品を提供することを目的とする。
【課題を解決するための手段】
【０００７】
前記課題を解決するために、本発明の摺動部品は、
ハウジングに固定される静止摺動環と、該ハウジングに挿通される回転軸に圧入固定される回転摺動環と、を備え、前記静止摺動環の摺動面と前記回転摺動環の摺動面とが相対摺動する摺動部品であって、
前記回転摺動環には、前記摺動面側における前記摺動領域よりも内径側に凹部が周方向に配置されている。

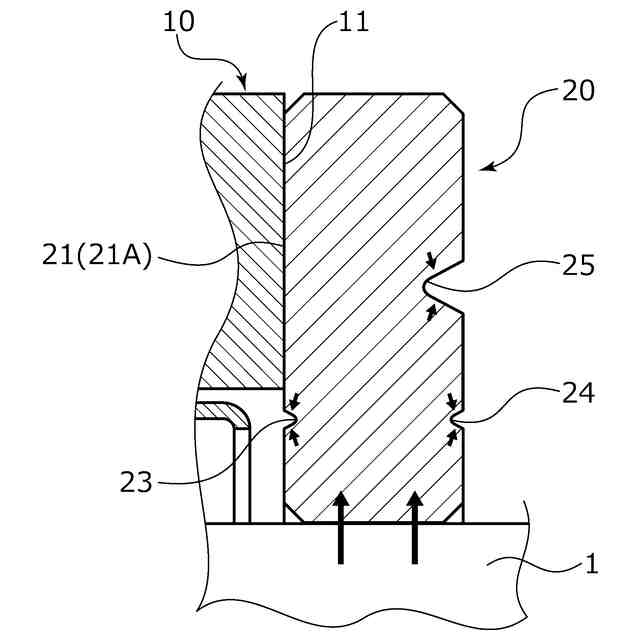

これによれば、回転摺動環を回転軸に圧入設置するときに生じる応力を凹部で逃がすことができるため、摺動領域の歪みを抑制でき、摺動性に影響を与えないようにできる。
【０００８】
前記回転摺動環の背面側には、凹部が周方向に配置されていてもよい。
これによれば、摺動面側の凹部と背面側の凹部とにより回転摺動環の軸方向両側でバランスよく応力を逃がすことができる。
【０００９】
前記摺動面側の凹部と前記背面側の凹部とが軸方向に重畳する位置に設けられていてもよい。
これによれば、応力を吸収することによる摺動領域の傾きを抑制できる。
【００１０】
前記摺動面側の凹部と前記背面側の凹部とは径方向に延びる線を基準に対称形状をなしていてもよい。
これによれば、応力を軸方向両側でよりバランスよく逃がすことができる。
（【００１１】以降は省略されています）
