公開番号2024155643
公報種別公開特許公報(A)
公開日2024-10-31
出願番号2023078916
出願日2023-04-20
発明の名称保持機
出願人個人,個人
代理人
主分類F16G 11/06 20060101AFI20241024BHJP(機械要素または単位;機械または装置の効果的機能を生じ維持するための一般的手段)
要約【課題】ロープ類又はワイヤー類の緊縛が外部からの圧力で緩むことを防止すると共に、女性や年少者でも作業可能である保持機を提供する。
【解決手段】金属製又は非金属製の中空材料に孔を穿設し、上部又は下部から雄ネジ及び雌ネジで押圧と咬止で定着する雄ネジとし、頭部に回転する部品を設置し、ロープ類又はワイヤー類など挿通する周囲に凹部の用意で損傷を予防しながら挟持させ、着脱では雄ネジ及び雌ネジの回転により操作するようにした。
【選択図】図1
特許請求の範囲【請求項】
金属非金属の中空管に穴を開け上下から雄ネジ雌ネジでロープ類ワイヤー類を押圧，解除
【請求項】
加圧減圧の雄ネジ頭部に回転する部品の設置
【請求項】
金属非金属の中空の材料にあけた穴の周囲に形状の異なる凹部の設置

発明の詳細な説明【技術分野】
【０００１】
この発明は金属非金属の中空材料に穿設しロープ類ワイヤー類など挿通し緊縛と咬止で定着させ着脱も容易にする装置
続きを表示（約 850 文字）【背景技行】
【０００２】
従来ロープ類やワイヤー類など緊縛と着脱に困難があった
【先行技術文献１】
【】
特開号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
これには次のような欠点があった
（イ）ロープ類ワイヤー類など引っ張った状態が戻り緩みさらに強い強着と緊縛や着脱に困難があった
（ロ）加圧減圧でロープ類ワイヤー類に損傷もあった
【課題を解決するための手段】
【０００５】
金属製非金属製の中空状材料に穿設し上部又は下部から雄ネジ雌ネジで押圧と咬止で定着するさらに雄ネジ頭部に回転する部品を設置しロープ類ワイヤー類など挿通する周囲に凹設の用意で損傷防止と挟持させる着脱でわ雄ネジ雌ネジの回転操作
本発明は以上の構成よりなるロープ類ワイヤー類の緊縛と定着の着脱装置
【発明の効果】
【】
（イ）緊縛の戻りが少なく押止と咬止による定着保持が可能
（ロ）加圧減圧ボルト頭部に回転する部品の設置でロープ類ワイヤー類の損傷防止
（ハ）女性や年少者での使用可能
【図面の簡単な説明】
【０００７】

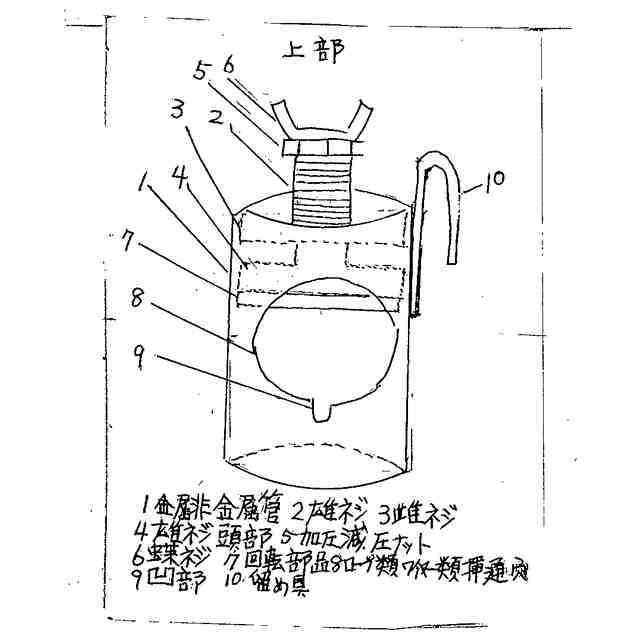

保持機の図面
保持機の図面
【発明を実施するための形態】
【０００８】
本発明を実施するための形態について説明する
中空状の金属非金属材料に穴を開けロープ類ワイヤー類を挿通し
雄ネジ雌ネジで押圧と緊縛で定着させ着脱も容易にした
本発明は以上のような構造である
【符号の説明】
【０００９】
１金属非金属管２雄ネジ３雌ネジ４雄ネジ頭部５加圧減圧ナット
６蝶ネジ７雄ネジ頭部の回転部品８ロープ類ワイヤー類の挿通穴
９ロープ類ワイヤー類の押圧凹部１０保持機の留め具
