公開番号2025091239
公報種別公開特許公報(A)
公開日2025-06-18
出願番号2023206397
出願日2023-12-06
発明の名称流路部材
出願人株式会社アイシン
代理人個人,個人
主分類F16K 27/10 20060101AFI20250611BHJP(機械要素または単位;機械または装置の効果的機能を生じ維持するための一般的手段)
要約【課題】シール部材を用いなくても、複数の積層体にわたる内部流路を構成できる流路部材を提供する。
【解決手段】バルブ装置30は、複数のバルブ60と、複数のバルブ60に積層される状態で複数のバルブ60に溶着されるケース80と、ケース80に積層される状態でケース80に溶着されるトップカバー140と、を備える。ケース80は、レーザ光を透過するとともに複数のバルブ60と溶着される底部111と、レーザ光を吸収するとともにトップカバー140と溶着される側部120と、を有する。複数のバルブ60において、ケース80の底部111と溶着される部分はレーザ光を吸収するように構成される。トップカバー140において、ケース80の側部120と溶着される部分はレーザ光を透過するように構成される。
【選択図】図11
特許請求の範囲【請求項１】
内部流路が設けられる流路部材であって、
第１積層体と、
前記第１積層体に積層される状態で前記第１積層体に溶着される第２積層体と、
前記第２積層体に積層される状態で前記第２積層体に溶着される第３積層体と、を備え、
前記内部流路は、前記第１積層体、前記第２積層体及び前記第３積層体にわたって設けられ、
前記第２積層体は、レーザ光を透過する透過部であって、前記第１積層体と溶着される前記透過部と、レーザ光を吸収する吸収部であって、前記第３積層体と溶着される前記吸収部と、を有し、
前記第１積層体において、少なくとも前記第２積層体の前記透過部と溶着される部分はレーザ光を吸収するように構成され、
前記第３積層体において、少なくとも前記第２積層体の前記吸収部と溶着される部分はレーザ光を透過するように構成される
流路部材。
続きを表示（約 480 文字）【請求項２】
前記内部流路は、前記第１積層体に設けられる第１流路と、前記第１流路に接続し、前記第２積層体及び前記第３積層体との間に構成される第２流路と、を有し、
前記第２積層体は、流体が流入する流入部と、流体を流出させる流出部と、を有し、
前記第２流路は、前記流入部と前記第１流路の上流端とを接続する流入流路と、前記第１流路の下流端と前記流出部とを接続する流出流路と、を含み、
前記第１積層体は、前記第１流路を開閉する弁体を有するソレノイドバルブである
請求項１に記載の流路部材。
【請求項３】
前記第１積層体は、前記第１流路の開口の周囲を囲む環状リブであって、前記第２積層体に向かって延びる前記環状リブを有し、
前記第２積層体は、前記第１積層体の前記環状リブに溶着されている
請求項２に記載の流路部材。
【請求項４】
前記第１積層体は、前記第１流路の開口と前記環状リブとの間において、前記環状リブの突出方向とは逆方向に凹む凹溝を有する
請求項３に記載の流路部材。

発明の詳細な説明【技術分野】
【０００１】
本発明は、流路部材に関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
特許文献１には、流路部材の一例として、空気の供給源であるポンプと空気の供給対象である空気袋との間に配置されるバルブアセンブリが記載されている。バルブアセンブリには、空気の流れる内部流路が設けられている。そして、バルブアセンブリは、内部流路を開閉することにより、ポンプから空気袋に対する空気の供給態様を調整することを可能としている。
【先行技術文献】
【特許文献】
【０００３】
欧州特許出願公開第２４６１０４６号明細書
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上記のようなバルブアセンブリにおいて、内部流路は、部分流路を有する複数の積層体が積層されることによって構成されている。このため、バルブアセンブリは、積層される２つの積層体の間であって、２つの積層体の部分流路が接続される部分において、空気の漏れを防止するためのシール部材を必要とする。
【課題を解決するための手段】
【０００５】
上記課題を解決する流路部材は、内部流路が設けられる流路部材であって、第１積層体と、前記第１積層体に積層される状態で前記第１積層体に溶着される第２積層体と、前記第２積層体に積層される状態で前記第２積層体に溶着される第３積層体と、を備え、前記内部流路は、前記第１積層体、前記第２積層体及び前記第３積層体にわたって設けられ、前記第２積層体は、レーザ光を透過する透過部であって、前記第１積層体と溶着される前記透過部と、レーザ光を吸収する吸収部であって、前記第３積層体と溶着される前記吸収部と、を有し、前記第１積層体において、少なくとも前記第２積層体の前記透過部と溶着される部分はレーザ光を吸収するように構成され、前記第３積層体において、少なくとも前記第２積層体の前記吸収部と溶着される部分はレーザ光を透過するように構成される。
【発明の効果】
【０００６】
流路部材は、シール部材を用いなくても、複数の積層体にわたる内部流路を構成できる。
【図面の簡単な説明】
【０００７】

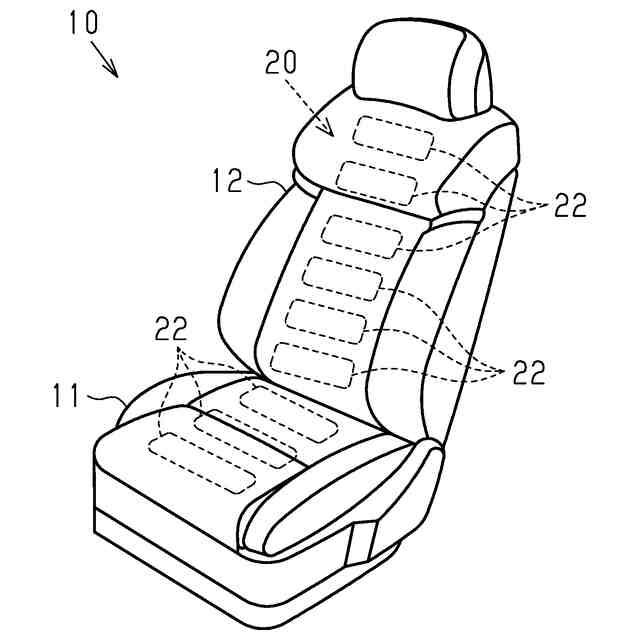

図１は、空気圧システムを備えるシートの斜視図である。

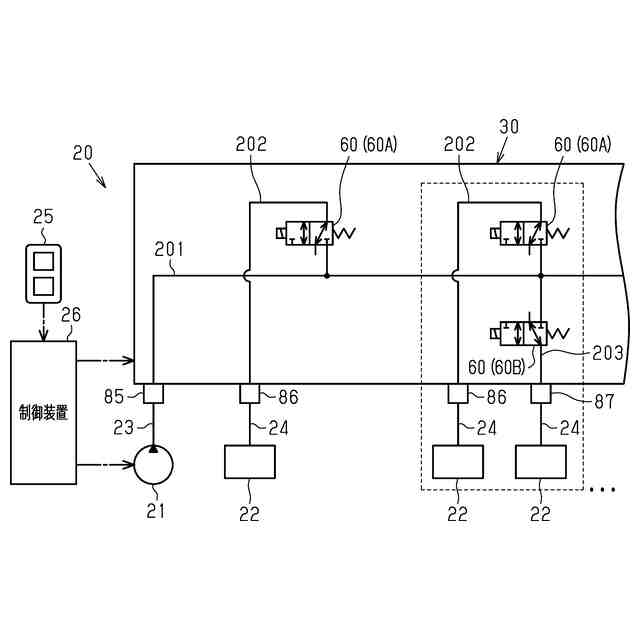

図２は、空気圧システムの構成を示す概略図である。

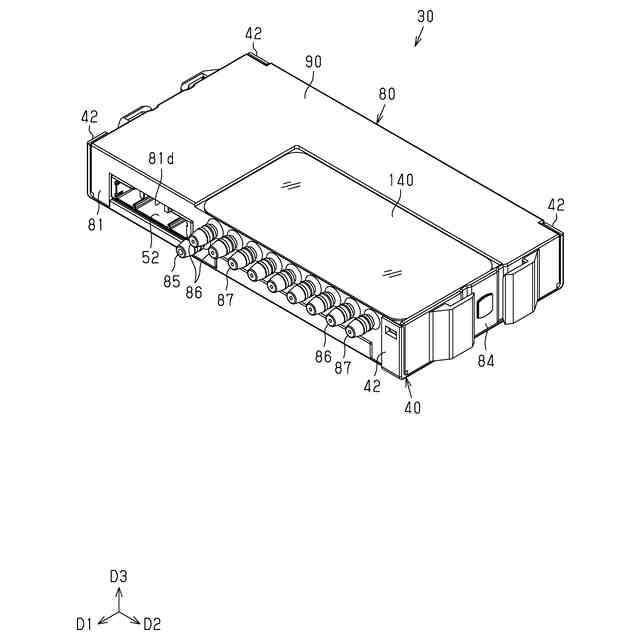

図３は、バルブ装置の斜視図である。

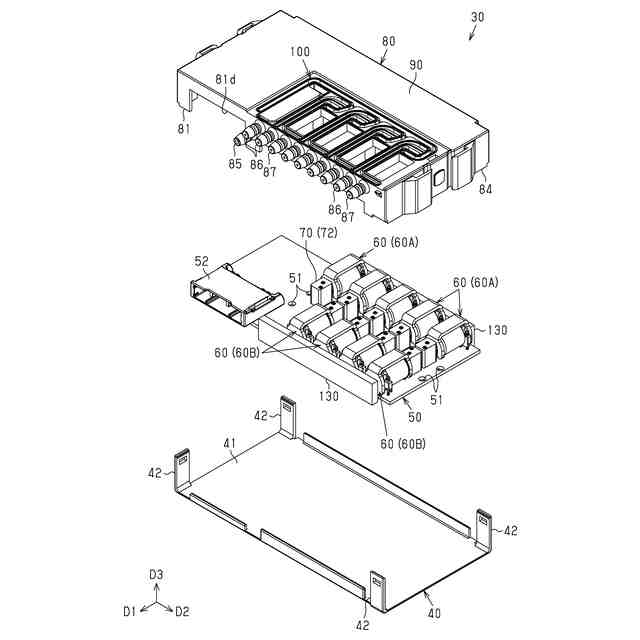

図４は、バルブ装置の分解斜視図である。

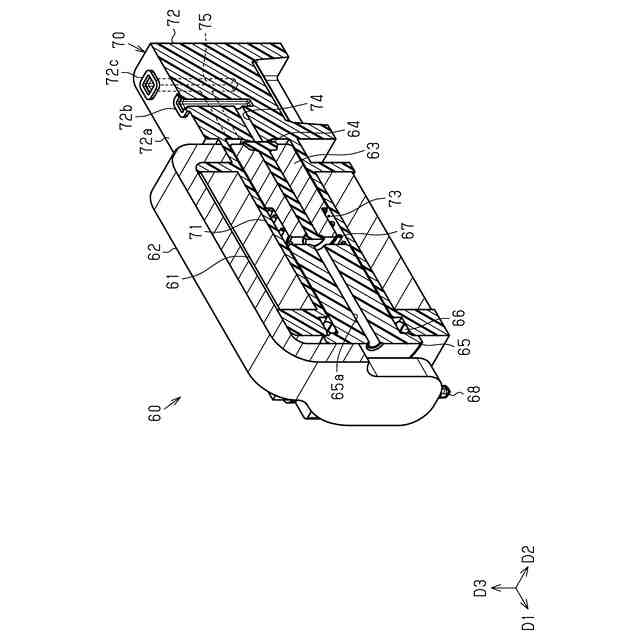

図５は、バルブ装置のバルブの断面を示す斜視図である。

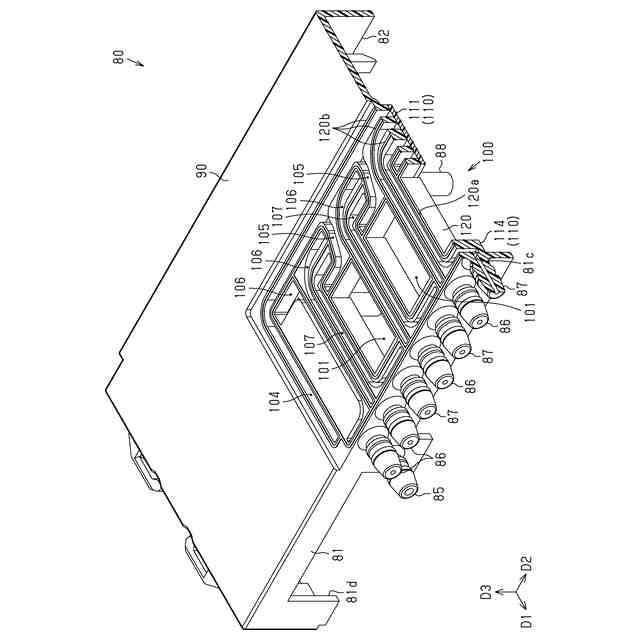

図６は、バルブ装置のケースの断面を示す斜視図である。

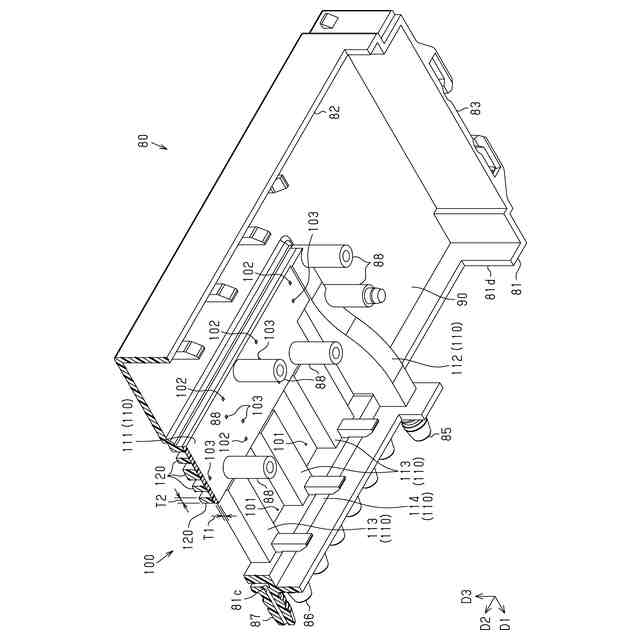

図７は、バルブ装置のケースの断面を示す斜視図である。

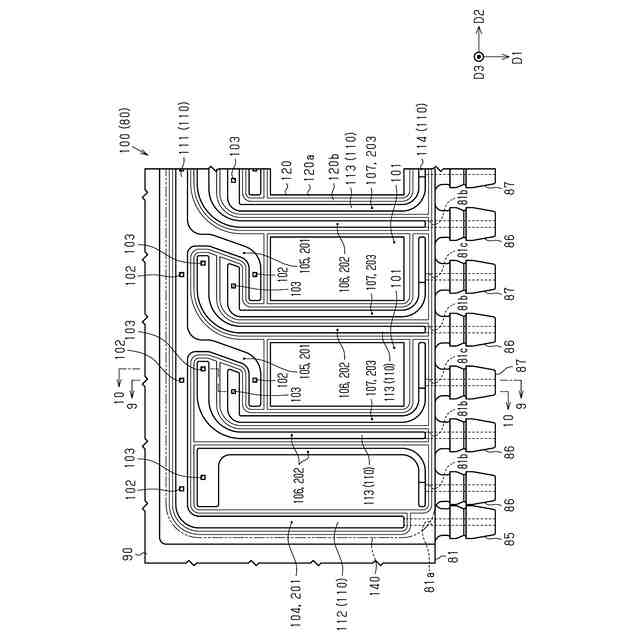

図８は、バルブ装置の部分平面図である。

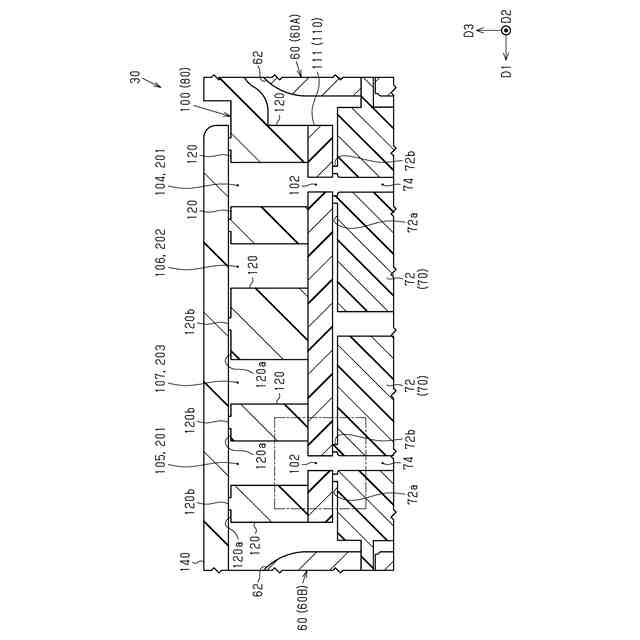

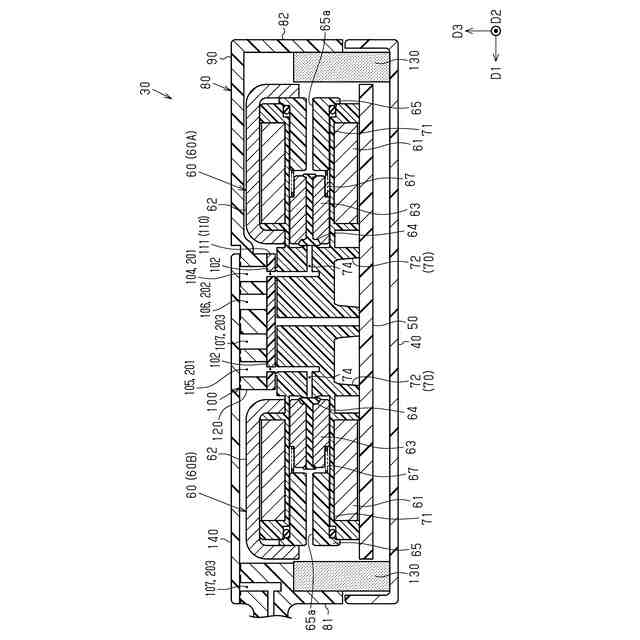

図９は、図８の９－９線矢視断面図である。
図１０は、図８の１０－１０線矢視断面図である。
図１１は、図９の拡大図である。
図１２は、バルブ装置の製造時の工程を示す断面図である。
図１３は、バルブ装置の製造時の工程を示す断面図である。
図１４は、バルブ装置の製造時の工程を示す断面図である。
図１５は、変更例に係るバルブ装置の断面図である。
【発明を実施するための形態】
【０００８】
以下、流路部材をバルブ装置に具体化した一実施形態について説明する。
＜本実施形態の構成＞
図１に示すように、シート１０は、シートクッション１１と、シートバック１２と、空気圧システム２０と、を備える。シート１０は、例えば、車両の運転席、助手席及び後部座席などに相当する。シート１０は、家庭及び施設などで使用されるマッサージシートであってもよい。
【０００９】
＜シートクッション１１及びシートバック１２＞
図１に示すように、シートクッション１１は、ユーザの臀部及び大腿部を支持する。シートバック１２は、ユーザの背中を支持する。図示を省略するが、シートクッション１１は、骨格を構成するシートフレームと、シートフレームに支持されるクッションスプリングと、クッションスプリングに取り付けられるクッションパッドと、クッションパッドを覆う表皮と、を含む。シートバック１２も同様である。
【００１０】
＜空気圧システム２０＞
図１及び図２に示すように、空気圧システム２０は、ポンプ２１と、複数の空気袋２２と、給気チューブ２３と、複数の接続チューブ２４と、操作部２５と、制御装置２６と、バルブ装置３０と、を備える。以降の説明では、空気の流れる方向に従って上流及び下流をいう。
（【００１１】以降は省略されています）
