公開番号2025062552
公報種別公開特許公報(A)
公開日2025-04-14
出願番号2023180620
出願日2023-10-02
発明の名称金属線材と樹脂成形材との接合体およびその金属線材
出願人睦月電機株式会社
代理人
主分類B29C 45/14 20060101AFI20250407BHJP(プラスチックの加工;可塑状態の物質の加工一般)
要約【課題】長尺状の金属線材において樹脂成形材との接着力を高める金属線材と樹脂成形材との接合体を提供する。
【解決手段】長尺状の金属線材1の中間に形成された条溝2に微細な凹凸で樹脂成形材との接着力を高める表面処理が施されており、この条溝2に樹脂成形材3が密着接合されている。
【選択図】図1
特許請求の範囲【請求項１】
長尺状の金属線材の中間に形成された条溝に樹脂成形材との接着力を高める表面処理が施されていることを特徴とする金属線材。
続きを表示（約 140 文字）【請求項２】
前記表面処理はレーザー光照射により金属溶融された微細な凹凸であることを特徴とする請項１に記載の金属線材。
【請求項３】
請求項１または２に記載の金属線材の条溝に樹脂成形材が密着接合されていることを特徴とする金属線材と樹脂成形材との接合体。

発明の詳細な説明【技術分野】
【０００１】
本発明は、金属線材と樹脂成形材との接合体とその金属線材に関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
特許文献１には、金属と樹脂との異種材料間の充分な密着性や気密性を有する樹脂複合成形体として、樹脂モールドされる金属部材の表面に複数の窪み若しくは溝を設けて、この複数の窪み若しくは溝および残余の金属部材の表面にレーザービームや電子ビームなどの高密度エネルギービームによって金属部材の溶融物で形成される廂状の隆起部あるいは先端に球状の瘤を備えた括れ部を有する隆起部からなる金属飛沫凝固部を設けることが記載されている。
【０００３】
しかし、樹脂部材でモールドされる金属部材が複数の窪み若しくは溝および残余の金属部材の表面に接着力を高める金属飛沫凝固部が設けられ、その金属飛沫凝固部が設けられている残余は金属部材の外周面であって、特許文献１には、長尺状の金属線材の中間に条溝が形成されていることおよび外周面でなく条溝において接着力を高める表面処理が施されていることについては記載されていない。
【先行技術文献】
【特許文献】
【０００４】
特開２０１３－７１３１２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
長尺状の金属線材において樹脂成形材との接着力を高める金属線材と樹脂成形材との接合体を提供する。
【課題を解決するための手段】
【０００６】
本発明の金属線材に係る請求項１に記載の発明は、長尺状の金属線材の中間に形成された条溝に樹脂成形材との接着力を高める表面処理が施されていることを特徴とする。また、金属線材に係る請求項２に記載の発明は、請求項１に記載の金属線材において、前記表面処理はレーザー光照射により金属溶融された微細な凹凸であることを特徴とする。また、請求項３に記載の金属線材と樹脂成形材との接合体は、請求項１または２に記載の金属線材の条溝に樹脂成形材が密着接合されていることを特徴とする。
【発明の効果】
【０００７】
本発明の金属線材は、長尺状の金属線材の中間に形成された条溝に樹脂成形材との接着力を高める表面処理が施されているので、金属線材と樹脂成形材との接合体において樹脂成形部材が金属線材から離脱し難くすることができる。
【図面の簡単な説明】
【０００８】

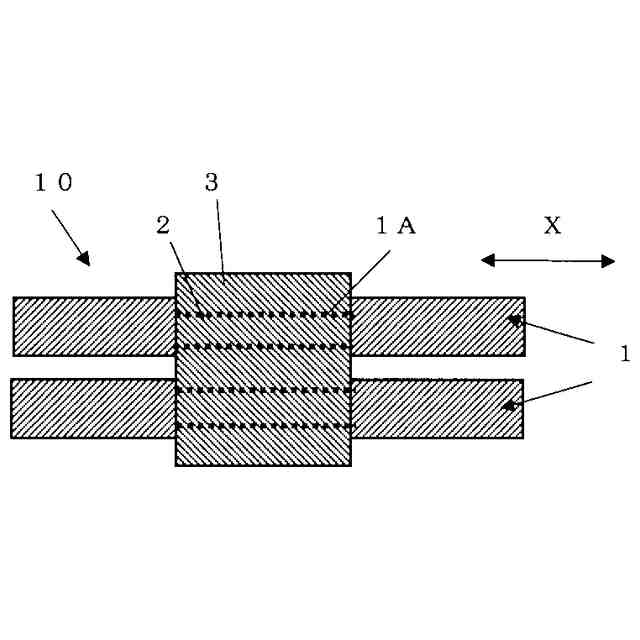

図２（ｂ）のＡ－Ａ断面図である。
（ａ）は金属線材と樹脂成形材との接合体の平面図であり、（ｂ）は金属線材と樹脂成形材との接合体の側面図である。
金属線材の断面図である。
金属線材における条溝が形成された断面図である。
金属線材に条溝を形成する装置の概略図である。
金属線材の条溝にレーザー光を照射して表面処理をする作業状態を示す概略図である。
金属線材と樹脂成形材との接合体が形成される射出成形装置の概略図である。
金属線材と樹脂成形材との接合体の製造工程図である。
【発明を実施するための形態】
【０００９】
図１および図２（ａ）、（ｂ）は、長尺状の金属線材１の中間に形成された条溝２に樹脂成形材３が密着接合された金属線材と樹脂成形材との接合体１０を示し、図１において、金属線材１の条溝２には微細な凹凸１Ａを例示した表面処理が施されており、この金属線材と樹脂成形材との接合体１０は、２本の金属線材１と樹脂成形材３とが接合されていることを示すが、この金属線材１は３本以上の多数本でもよい。このような金属線材と樹脂成形材との接合体１０の金属線材１は電気接続端子として、樹脂成形材３はその電気接続端子の絶縁されたハウジングとして用いることができ、この樹脂成形材３の材料はＰＰＳ樹脂、ＰＥＥＫ樹脂、ＰＰ樹脂、ＰＢＴ樹脂、ＡＢＳ樹脂などの熱可塑性樹脂であり、ガラス繊維などの無機質の繊維を含有してもよく、エポキシ樹脂などの熱硬化性樹脂でもよい。
【００１０】
（金属線材の条溝について）
本発明の長尺状の金属線材１は、断面が円形状もしくは角形状で、その材料は銅またはその合金、アルミニウムまたはその合金が例示できる。この長尺状の金属線材１には、その中間に条溝２が形成されており、その条溝２は、単なる凹所ではなく長さ方向に延びる線状に形成された溝であって、図３、図４に示すように金属線材１の上面と下面に形成されているが、上面のみまたは上下面から左右側面に至る全周に形成されてもよい。
（【００１１】以降は省略されています）
