発明の名称洗濯機
出願人日立グローバルライフソリューションズ株式会社
代理人弁理士法人磯野国際特許商標事務所
主分類D06F 39/08 20060101AFI20250407BHJP(繊維または類似のものの処理;洗濯;他に分類されない可とう性材料)
要約【課題】水量が少なくても洗浄力が高い洗濯機を提供する。
【解決手段】本発明の洗濯機Sは、洗濯物eが収容され、回転する内槽4と、洗濯水が貯留される外槽3と、外槽3内の洗濯水を循環させる循環流路9と、外槽3内の洗濯水を循環流路9に送る循環ポンプ8aとを備え、循環流路9は、上方から洗濯水を洗濯物eに供給する上部吐出口10bと、下方から洗濯水を洗濯物eに供給する下部吐出口10aとを有し、下部吐出口10aの開口面積は、上部吐出口10bの開口面積以上の大きさをもっている。
【選択図】図6A
特許請求の範囲【請求項１】
洗濯物が収容され、回転する内槽と、
洗濯水が貯留される外槽と、
前記外槽内の洗濯水を循環させる循環流路と、
前記外槽内の洗濯水を前記循環流路に送る循環ポンプとを備え、
前記循環流路は、上方から洗濯水を前記洗濯物に供給する上部吐出口と、下方から洗濯水を前記洗濯物に供給する下部吐出口とを有し、
前記下部吐出口の開口面積は、前記上部吐出口の開口面積以上の大きさをもつ
ことを特徴とする洗濯機。
続きを表示（約 1,500 文字）【請求項２】
洗濯物が収容され、回転する内槽と、
洗濯水が貯留される外槽と、
前記外槽内の洗濯水を循環させる循環流路と、
前記外槽内の洗濯水を前記循環流路に送る循環ポンプとを備え、
前記循環流路は、上方から洗濯水を前記洗濯物に供給する上部吐出口と、下方から洗濯水を前記洗濯物に供給する下部吐出口とを有し、
前記循環流路内の前記上部吐出口に向かう流れと前記下部吐出口に向かう流れとの分岐部は、前面視で、前記下部吐出口の中心より下流側の位置に配置されている
ことを特徴とする洗濯機。
【請求項３】
洗濯物が収容され、回転する内槽と、
洗濯水が貯留される外槽と、
前記外槽内の洗濯水を循環させる循環流路と、
前記外槽内の洗濯水を前記循環流路に送る循環ポンプとを備え、
前記循環流路は、上方から洗濯水を前記洗濯物に供給する上部吐出口と、下方から洗濯水を前記洗濯物に供給する下部吐出口とを有し、
前記循環流路内の前記上部吐出口に向かう流れと前記下部吐出口に向かう流れとの分岐の位置は、前面視において、前記下部吐出口の下流側端部より前記循環流路の流れの下流側の位置に配置されている
ことを特徴とする洗濯機。
【請求項４】
請求項３に記載の洗濯機において、
前記循環流路内の前記上部吐出口に向かう流れと前記下部吐出口に向かう流れとの分岐は、前面視で、前記下部吐出口の中心より下流側の位置に配置されている
ことを特徴とする洗濯機。
【請求項５】
請求項２または請求項３に記載の洗濯機において、
前記下部吐出口の開口面積は、前記上部吐出口の開口面積以上の大きさをもつ
ことを特徴とする洗濯機。
【請求項６】
洗濯物が収容され、回転する内槽と、
洗濯水が貯留される外槽と、
前記外槽内の洗濯水を循環させる循環流路と、
前記外槽内の洗濯水を前記循環流路に送る循環ポンプとを備え、
前記循環流路は、上方から洗濯水を前記洗濯物に供給する上部吐出口と、下方から洗濯水を前記洗濯物に供給する下部吐出口とを有し、
口前記下部吐出口の手前の上流に前記下部吐出口への流れに対し抵抗となる抵抗形状体を１つ以上有している
ことを特徴とする洗濯機。
【請求項７】
請求項６に記載の洗濯機において、
口前記抵抗形状体は、前記循環流路の壁面から独立した整流形状をもつ
ことを特徴とする洗濯機。
【請求項８】
請求項６に記載の洗濯機において、
口前記抵抗形状体は、その上流側と下流側に複数の流路を形成する
ことを特徴とする洗濯機。
【請求項９】
請求項８に記載の洗濯機において、
口前記抵抗形状体で第１流路と第２流路とが形成され、前記第２流路の流路断面積は前記第１流路の流路断面積の大きさ以上である
ことを特徴とする洗濯機。
【請求項１０】
洗濯物が収容され、回転する内槽と、
洗濯水が貯留される外槽と、
前記外槽内の洗濯水を循環させる循環流路と、
前記外槽内の洗濯水を前記循環流路に送る循環ポンプとを備え、
前記循環流路は、上方から洗濯水を前記洗濯物に供給する上部吐出口と、下方から洗濯水を前記洗濯物に供給する下部吐出口とを有し、
前記下部吐出口からでる流れは、前記循環流路において抵抗を受けるよう構成されていることを特徴とする洗濯機。

発明の詳細な説明【技術分野】
【０００１】
本発明は、洗濯機に関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
ドラム式洗濯機では、洗浄力を上げるために下記の構成が知られている。
ドラム式洗濯機は、外槽に溜めた水を内槽内に循環する為のポンプと、ポンプアップした水を内槽内に循環させるための流路と、循環した水を内槽内に吐出する吐出口を上下に有している。
ドラム式洗濯機では、下部吐出口の開口面積を上部吐出口の開口面積より小さくすることで上下両方からの循環水の吐出を可能とする。これにより、洗剤を含む循環水を衣類に効率よく浸透させて、衣類をドラム上に落とすたたき洗いでの高い洗浄力を発揮している。
【先行技術文献】
【特許文献】
【０００３】
特許５４９３８８４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、下部吐出口は上部吐出口と比べ、重力の作用により下部吐出口に衣類が重なる可能性が高い。特に、衣類が少なく、低水位でポンプ低回転速度時に下部吐出口からシャワーを単独に吐出する場合、下部吐出口の幅が狭いと衣類が妨げとなり衣類全体にシャワーがかからなくなる。
また、下部吐出口の幅を広げて下部シャワー量を大きくすると、下部吐出口で水が多く抜けることから、下部の流路抵抗が小さくなり上部吐出口へのポンプによる送水が困難になる。
【０００５】
本発明は上記実状に鑑み創案されたものであり、水量が少なくても洗浄力が高い洗濯機の提供を目的とする。
【課題を解決するための手段】
【０００６】
前記課題を解決するため、本発明の洗濯機は、洗濯物が収容され、回転する内槽と、洗濯水が貯留される外槽と、前記外槽内の洗濯水を循環させる循環流路と、前記外槽内の洗濯水を前記循環流路に送る循環ポンプとを備え、前記循環流路は、上方から洗濯水を前記洗濯物に供給する上部吐出口と、下方から洗濯水を前記洗濯物に供給する下部吐出口とを有し、前記下部吐出口の開口面積は、前記上部吐出口の開口面積以上の大きさをもっている。
【発明の効果】
【０００７】
本発明によれば、を提供することができる。
【図面の簡単な説明】
【０００８】

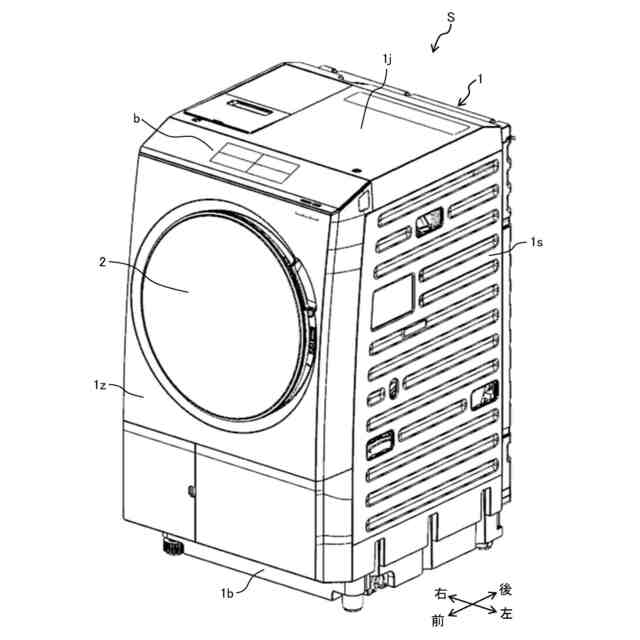

本発明の第１実施形態に係るドラム式洗濯乾燥機を前上方から見た斜視図。

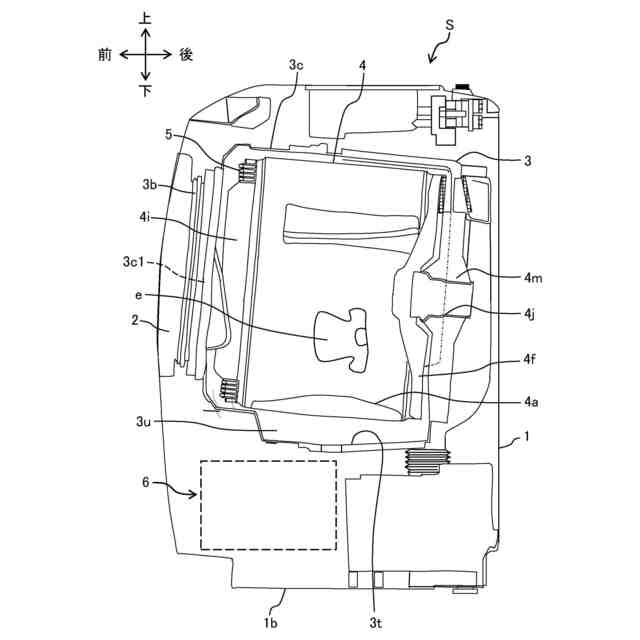

図１のドラム式洗濯乾燥機を左側から見た中央断面図。
排水経路の構成を示す図。

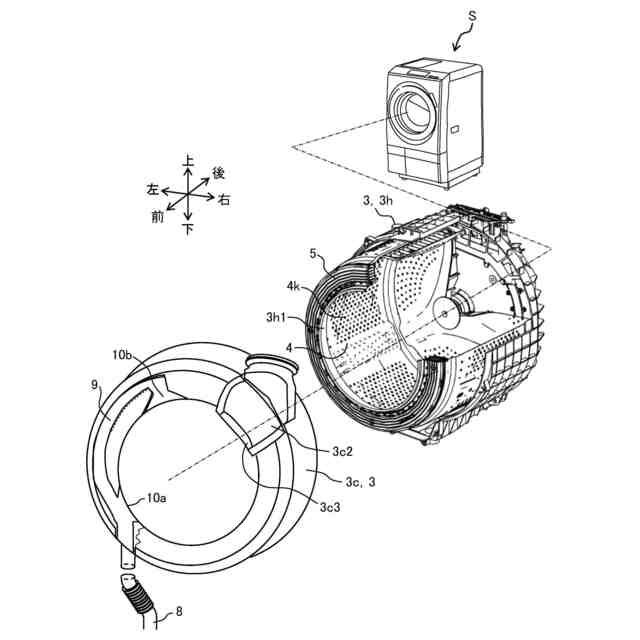

外槽から槽カバーを取り外し、回転ドラムと外槽を一部切り欠いた斜視図。
外槽と回転ドラムを前方から見た前面図。
図５ＡのＩ－Ｉ断面図。

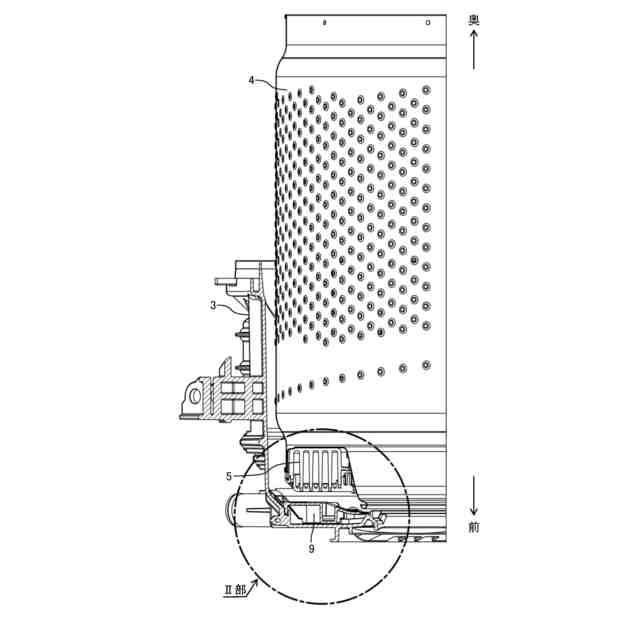

図５ＢのII部拡大図。
外槽に形成される循環流路を後方から見た図。

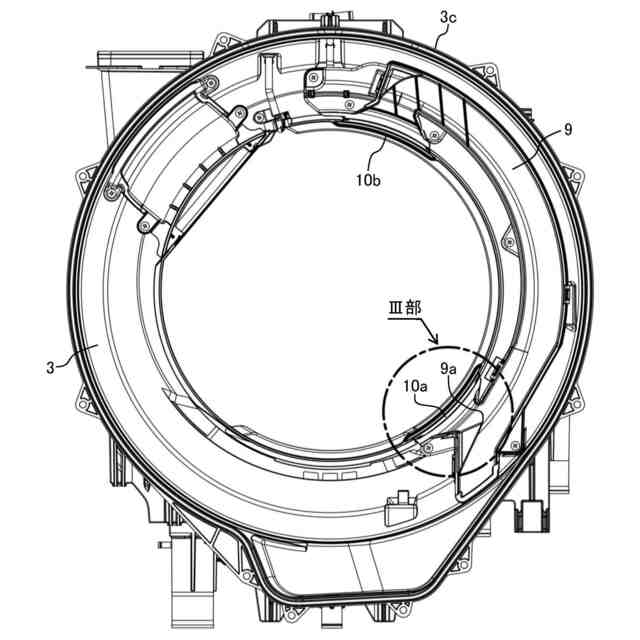

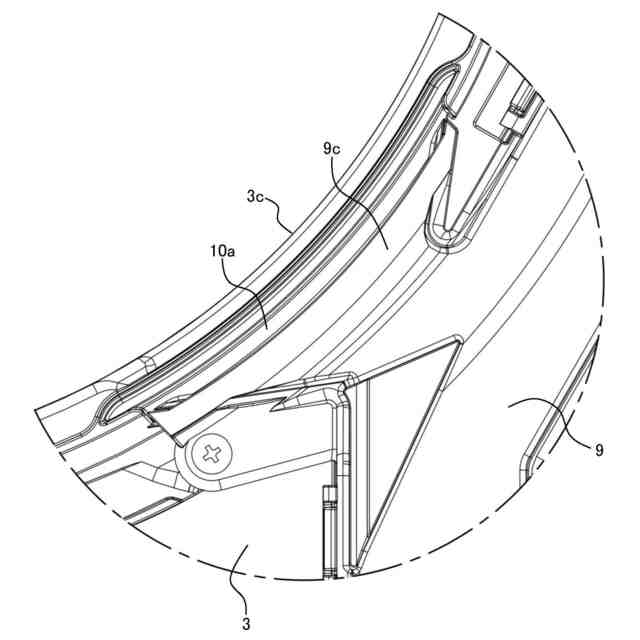

図６Ｂに、後方から見た図６ＡのIII部拡大図。

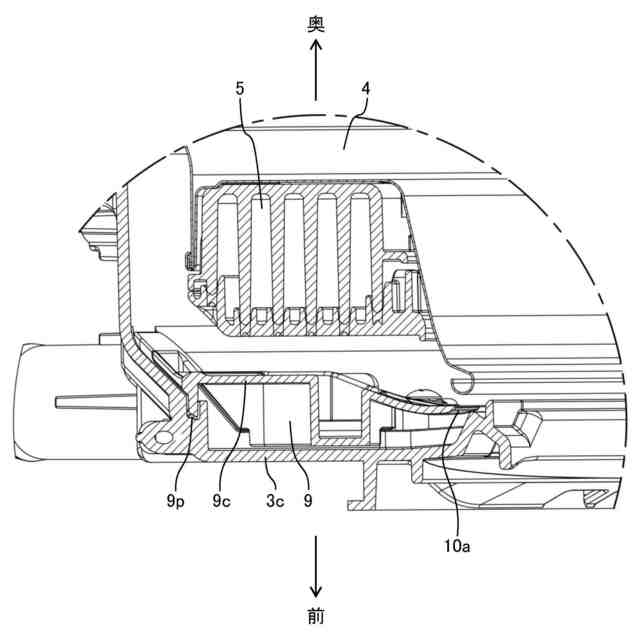

前方から見た循環流路における下部吐出口付近の縦断面図。
後方から見た場合の回転ドラム内の衣類量が少ない場合の下部吐出口からの回転ドラム内の衣類への水の供給状態の後面図。
後方から見た場合の回転ドラム内の衣類量が多い場合の下部吐出口および上部吐出口からの回転ドラム内の衣類への水の供給状態の後面図。
第２実施形態のドラム式洗濯乾燥機における循環流路付近を後方から見た縦断面図。
【発明を実施するための形態】
【０００９】
以下、本発明の実施形態について、適宜図面を参照しながら詳細に説明する。
＜＜第１実施形態＞＞
図１に、本発明の第１実施形態に係るドラム式洗濯乾燥機Ｓを斜め前上方から見た斜視図を示す。
【００１０】
＜筐体１＞
ドラム式洗濯乾燥機Ｓは、ベース１ｂの上部に、主に鋼板と樹脂成形品で作られた側板１ｓ及び補強材(図示せず)を組み合わせ、骨格(図示せず)が構成されている。当該骨格の上に前面カバー１ｚと上面カバー１ｊとを取り付けることで筐体１が形成されている。
前面カバー１ｚには、洗濯物ｅを出し入れするドア２が設けられている。ドア２の前方上部には、電源スイッチや運転コースを選択するためのボタンｂが設けられている。
