公開番号2025062031
公報種別公開特許公報(A)
公開日2025-04-11
出願番号2025016026,2022188813
出願日2025-02-03,2020-10-28
発明の名称パネル及びこれを用いたボックス
出願人大一機材工業株式会社
代理人個人
主分類B62B 3/02 20060101AFI20250404BHJP(鉄道以外の路面車両)
要約【課題】フレーム体に対してパネル板を着脱自在にすることでパネル板の交換を可能にしたパネルを提供する。

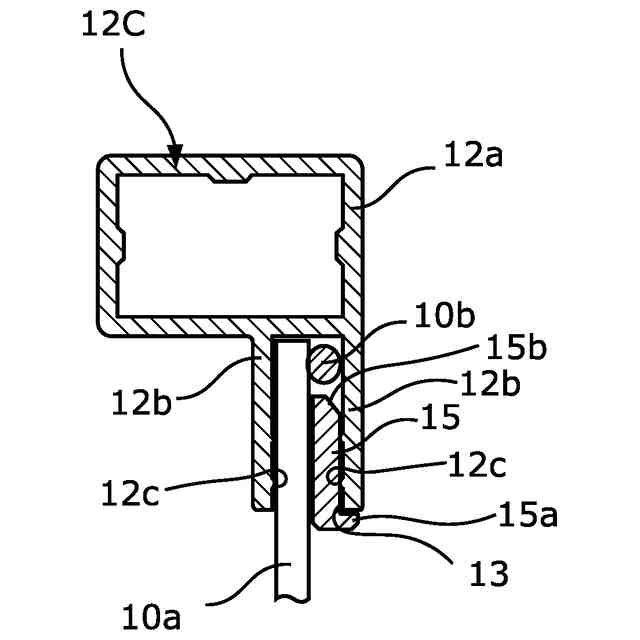

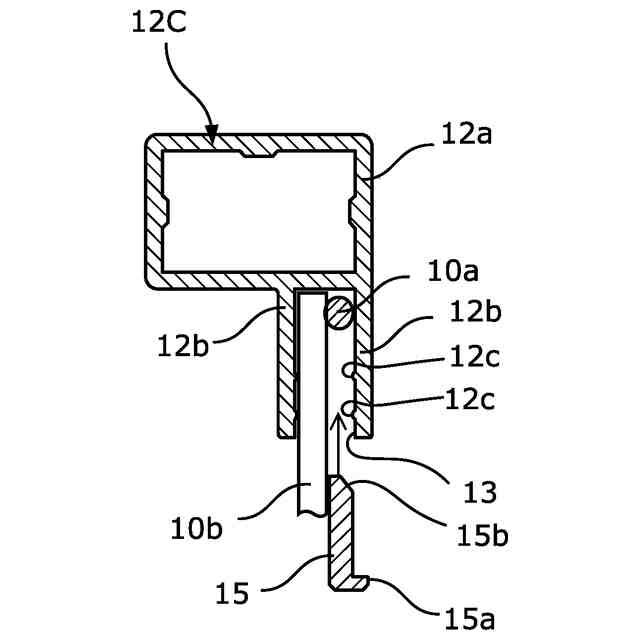

【解決手段】長手方向に伸びる凹溝13が形成されたフレーム体12と、前記フレーム体12の凹溝13に嵌合されるパネル板10と、前記凹溝13の内壁と前記凹溝13に嵌合されたパネル板10との間に圧入される圧入部材15と、を備え、圧入部材15をパネル板10の面方向に抜き差しすることで、前記パネル板10を前記フレーム体12から着脱自在としたものである。
【選択図】図5

特許請求の範囲【請求項１】
長手方向に伸びる凹溝が形成されたフレーム体と、
前記フレーム体の前記凹溝に嵌合されるパネル板と、
前記凹溝の内壁と前記凹溝に嵌合された前記パネル板との間に圧入される圧入部材と、を備え、
前記パネル板は、当該パネル板が前記フレーム体の前記凹溝に嵌合した状態において当該パネル板を構成する部材の一部が当該パネル板を構成する部材の他の一部から前記凹溝の前記内壁に向けて突出し、
前記圧入部材が、前記パネル板を構成する部材の前記一部が前記凹溝の前記内壁と前記パネル板を構成する部材の前記他の一部との間に位置して形成される前記凹溝の前記内壁と前記パネル板を構成する部材の前記他の一部との間の間隙へと圧入される、
ことを特徴とするパネル。
続きを表示（約 180 文字）【請求項２】

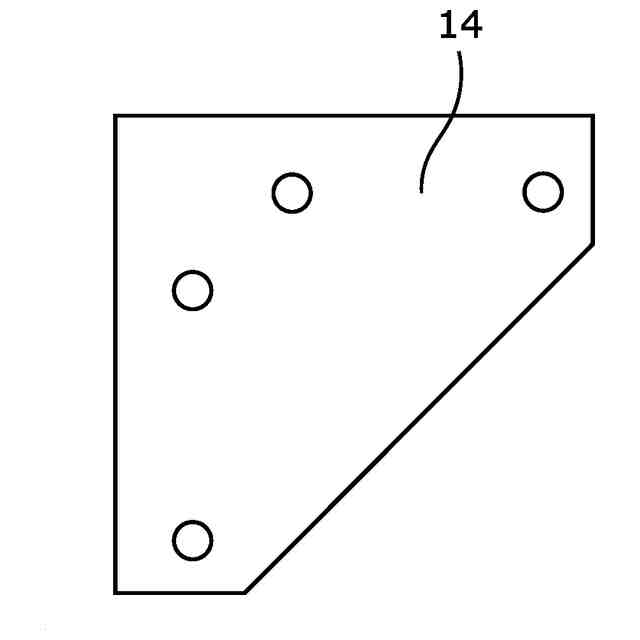

隣り合う２つの前記フレーム体がなすコーナ部に、それぞれの前記凹溝に嵌合し各フレーム体に固定されるコーナ部材を設けた、
ことを特徴とする請求項１に記載のパネル。
【請求項３】

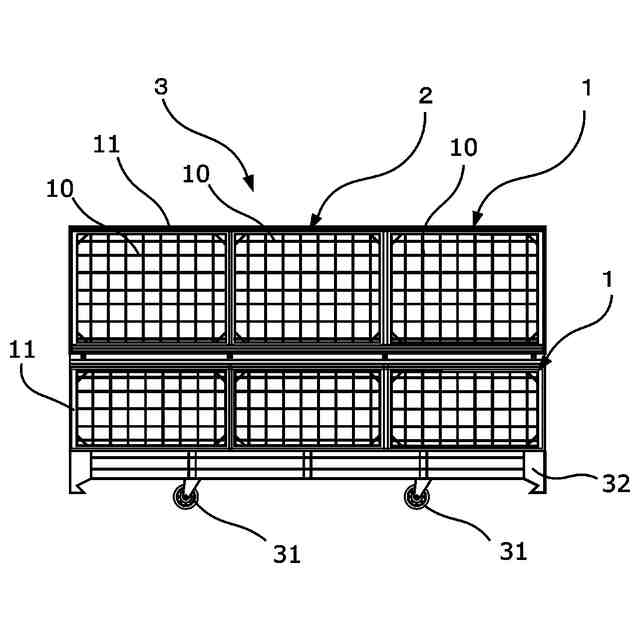

請求項１または請求項２に記載のパネルを用いたボックスであって、少なくとも４面を前記パネルで囲うようにした、
ことを特徴とするボックス。

発明の詳細な説明【技術分野】
【０００１】
本発明は、資材などの運搬や保管をするためのボックス（カゴともいう。）に用いられるパネルに関し、特に、フレーム体に対してパネル板を容易に交換することができるようにしたものである。
続きを表示（約 1,100 文字）【背景技術】
【０００２】
建設現場や工場、或いは配送所などでは、完成品または原材料などの資材を運搬や保管等するためにボックス（ボックスパレットともいう。）が用いられる。また、ボックスは台車を取り付けてコンテナ台車（カゴ台車ともいう。）として用いられる場合もある（特許文献１）。
【０００３】
このようなボックス、コンテナ台車などは、軽量化のためにパネル板として金網を用いることが一般的である。
【先行技術文献】
【特許文献】
【０００４】
特許第４７４９８４１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
ところで、この種のコンテナ台車などは、運搬する資材が種々想定されるため、金網ピッチが異なるパネル板のコンテナ台車を予め複数種類用意しておき、使用者は自らが扱う資材の特性などに合わせてコンテナ台車を選択するのが一般的である。
【０００６】
また、運搬物が粉粒体のような資材である場合には、金網のパネル板を使用することはできない。
【０００７】
そのため、使用者は取り扱う種々の資材に対応させて複数のコンテナ台車を保有しなければならないという問題があり、また、その保管場所についてもその分必要となるという問題もあった。
【０００８】
そこでこの発明は、フレーム体に対して固定するパネル板（金網、ピッチ、鉄板など）を使用目的に応じて交換することが容易にできるパネル及びこれを用いたボックスを提供することを目的とする。
【課題を解決するための手段】
【０００９】

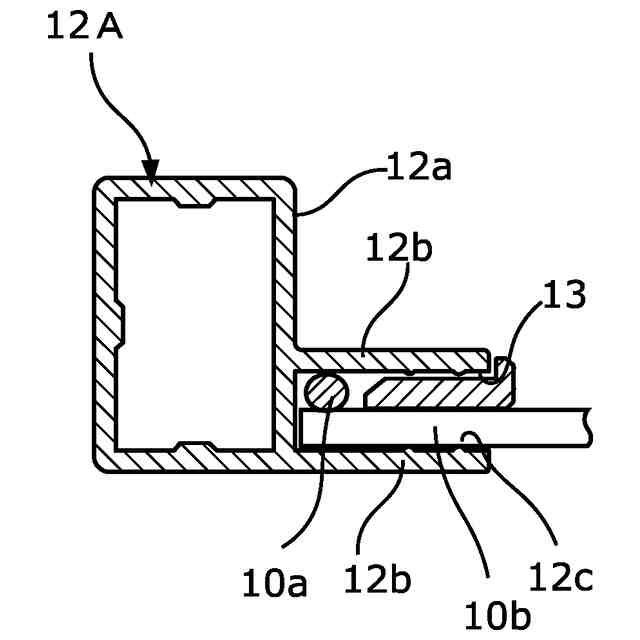

上記課題を解決するために、本発明に係るパネルは、長手方向に伸びる凹溝が形成されたフレーム体と、前記フレーム体の凹溝に嵌合されるパネル板と、前記凹溝の内壁と前記凹溝に嵌合された前記パネル板との間に圧入される圧入部材と、を備え、前記圧入部材を前記パネル板の面方向に抜き差しすることで、前記パネル板を前記フレーム体から着脱自在とし、前記パネル板は、縦筋と横筋とが接合されて形成された金網であり、前記凹溝の奥部に前記縦筋と前記横筋との接合部が位置するとともに前記凹溝の前記内壁と前記縦筋又は前記横筋との間に前記圧入部材が圧入される、ようにしてもよい。
【００１０】
本発明に係るパネルは、隣り合う２つの前記フレーム体がなすコーナ部に、それぞれの前記凹溝に嵌合し各フレーム体に固定されるコーナ部材を設けた、ようにしてもよい。
（【００１１】以降は省略されています）
