発明の名称画像形成装置、及び情報処理装置
出願人キヤノン株式会社
代理人弁理士法人大塚国際特許事務所
主分類B41J 29/393 20060101AFI20250403BHJP(印刷;線画機;タイプライター;スタンプ)
要約【課題】テスト画像を形成されたシートの載置に関するユーザの負担を軽減すること。
【解決手段】画像形成装置はシートの第一面と第二面とのうちの一方の面にのみテスト画像を形成し、シートの第一面と第二面とをそれぞれ読み取ることで第一面の読取データと第二面の読取データとを生成する。画像形成装置は、第一面の読取データと第二面の読取データとを解析し、第一面の読取データと第二面の読取データとのうちテスト画像の読み取り結果を含む読取データを選択し、選択された読取データに基づき階調補正条件を生成する。
【選択図】図7
特許請求の範囲【請求項１】
画像を形成する画像形成手段と、
原稿が積載される積載トレイと、前記積載トレイに積載された前記原稿を搬送する搬送部と、前記搬送部が前記原稿を搬送しながら前記積載トレイ上の前記原稿の下面の画像を読み取る第１読取部と、前記第１読取部により読み取られた前記原稿を排出する排出部と、前記排出部により前記原稿が排出される排出トレイと、を有する原稿搬送手段と、
原稿が載置されるプラテンと、第２読取部と、を有し、前記プラテンに載置された原稿を読み取る場合には前記第２読取部を移動させながら前記第２読取部により前記プラテン上の前記原稿を読み取り、前記搬送部により搬送された前記積載トレイ上の原稿を読み取る場合には前記第２読取部を読取位置に静止させたまま前記第２読取部により前記積載トレイ上の前記原稿の上面の画像を読み取る読取手段と、
前記画像形成手段によりシートの片面に形成されたテスト画像を前記原稿搬送手段に搬送させながら読み取る場合、前記第１読取部と前記第２読取部との両方に前記シートを読み取らせ、前記第１読取部による前記テスト画像が形成された前記シートに関する第１読取画像と、前記第２読取部による前記テスト画像が形成された前記シートに関する第２読取画像とから、前記テスト画像が形成された面の読取画像に基づいて、前記画像形成手段により形成される画像の画質を調整する制御手段と、を有することを特徴とする画像形成装置。
続きを表示（約 1,400 文字）【請求項２】
画像データを階調補正条件に基づいて変換する変換手段をさらに有し、
前記制御手段は、前記テスト画像が形成された面の前記読取画像に基づいて前記階調補正条件を生成し、
前記画像形成手段は、前記変換手段により変換された前記画像データに基づいて画像を形成することを特徴とする請求項１に記載の画像形成装置。
【請求項３】
前記画像形成手段は画像形成条件に基づいて制御され、
前記制御手段は、前記テスト画像が形成された面の前記読取画像に基づいて前記画像形成条件を決定することを特徴とする請求項１に記載の画像形成装置。
【請求項４】
前記第１読取画像と前記第２読取画像とのいずれも前記テスト画像が形成された面の読取画像ではない場合、エラーを通知する通知手段をさらに有することを特徴とする請求項１に記載の画像形成装置。
【請求項５】
画像を形成する画像形成装置と通信可能な情報処理装置であって、
前記画像形成装置は、
原稿が積載される積載トレイと、前記積載トレイに積載された前記原稿を搬送する搬送部と、前記搬送部が前記原稿を搬送しながら前記積載トレイ上の前記原稿の下面の画像を読み取る第１読取部と、前記第１読取部により読み取られた前記原稿を排出する排出部と、前記排出部により前記原稿が排出される排出トレイと、を有する原稿搬送手段と、
原稿が載置されるプラテンと、第２読取部と、を有し、前記プラテンに載置された原稿を読み取る場合には前記第２読取部を移動させながら前記第２読取部により前記プラテン上の前記原稿を読み取り、前記搬送部により搬送された前記積載トレイ上の原稿を読み取る場合には前記第２読取部を読取位置に静止させたまま前記第２読取部により前記積載トレイ上の前記原稿の上面の画像を読み取る読取手段と、
を備えるものであり、
前記情報処理装置は、
前記第１読取部によるテスト画像が形成されたシートに関する第１読取画像と、前記第２読取部による前記テスト画像が形成された前記シートに関する第２読取画像とを取得する取得手段と、
前記取得手段により取得された前記第１読取画像と前記取得手段により取得された前記第２読取画像とから、前記テスト画像が形成された面の読取画像に基づいて、前記画像形成装置により形成される画像の画質を調整する制御手段と、を有することを特徴とする情報処理装置。
【請求項６】
画像データを階調補正条件に基づいて変換する変換手段をさらに有し、
前記制御手段は、前記テスト画像が形成された面の前記読取画像に基づいて前記階調補正条件を生成し、
前記画像形成装置は、前記変換手段により変換された前記画像データに基づいて画像を形成することを特徴とする請求項５に記載の情報処理装置。
【請求項７】
前記画像形成装置は画像形成条件に基づいて制御され、
前記制御手段は、前記テスト画像が形成された面の前記読取画像に基づいて前記画像形成条件を決定することを特徴とする請求項５に記載の情報処理装置。
【請求項８】
前記第１読取画像と前記第２読取画像とのいずれも前記テスト画像が形成された面の読取画像ではない場合、エラーを通知する通知手段をさらに有することを特徴とする請求項５に記載の情報処理装置。

発明の詳細な説明【技術分野】
【０００１】
本発明はシートに印刷されたテスト画像に関する読取データに基づいて出力画像の濃度を制御する画像濃度制御に関する。
続きを表示（約 2,700 文字）【背景技術】
【０００２】
インクやトナーを用いてシートに画像を形成する画像形成装置では、使用環境の変化や経時変化に依存して、画像の濃度が変化しうる。そこで、画像形成装置は、シートにテスト画像を形成し、読取デバイスにテスト画像を読み取らせ、テスト画像の読取データに基づき階調補正条件を補正する。これは画質を調整するキャリブレーションのなかの階調補正制御と呼ばれる。特許文献１には、シートの表面に形成された画像がシートの裏面に写り込んでしまうこと（いわゆる裏写り）を抑制するように階調補正条件を調整する階調補正制御が提案されている。より具体的には、画像形成装置は、シートの表面（印刷面）にのみテスト画像を形成し、裏面にはテスト画像を形成しない。ユーザは、原稿を読み取るために用いられるイメージリーダのプラテンにシートを置いて、シートの表面に形成されたテスト画像をイメージリーダに読み取らせる。さらに、ユーザは、シートをひっくり返してプラテンに置いて、テスト画像の形成されていないシートの裏面をイメージリーダに読み取らせる。そして、裏写りが発生しないテスト画像の濃度が決定され、当該決定された濃度が最大濃度となるような階調補正条件が作成される。
【先行技術文献】
【特許文献】
【０００３】
特開２０１１－２３４３５４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１は裏写りを防止できるものの、画像形成装置によりシートの表面に形成される画像の階調特性が、入力画像の階調特性と一致しないような階調補正条件が作成されてしまう恐れがある。ユーザによっては、裏写りの防止よりも、表面に形成される画像の階調特性を重視することもあろう。このようなユーザには特許文献１のキャリブレーションは向いていない。さらに、ユーザは、プラテンのシートの表裏を反転するために、プラテンにシートを載置するために圧板を開け閉めしなければならない。これはユーザにとって面倒であろう。一方で、トレイに載置された原稿を読取位置へ自動的に搬送するオート・ドキュメント・フィーダ（以下ＡＤＦと記述される）を使ってシート上のテスト画像を読取デバイスに読み取らせるものが知られている。ＡＤＦを用いてシートを読取デバイスに読み取らせる場合、圧板の開け閉めが不要となり、ユーザの負担が軽減される。しかし、ＡＤＦにより搬送されるシートの片面しか読み取れない場合には、ユーザがＡＤＦのトレイにシートを載置したときに当該シートの読取可能な面が決まってしまう。そのため、ユーザがシートの表裏を間違ってトレイにおいてしまうと、読取デバイスはシートに形成されたテスト画像を読み取ることができなかった。そこで、本発明は、テスト画像が形成されたシートをユーザがトレイに載置するときのユーザの負担を軽減することを目的とする。
【課題を解決するための手段】
【０００５】
上記課題を解決するため、本発明の画像形成装置は、画像を形成する画像形成手段と、原稿が積載される積載トレイと、前記積載トレイに積載された前記原稿を搬送する搬送部と、前記搬送部が前記原稿を搬送しながら前記積載トレイ上の前記原稿の下面の画像を読み取る第１読取部と、前記第１読取部により読み取られた前記原稿を排出する排出部と、前記排出部により前記原稿が排出される排出トレイと、を有する原稿搬送手段と、原稿が載置されるプラテンと、第２読取部と、を有し、前記プラテンに載置された原稿を読み取る場合には前記第２読取部を移動させながら前記第２読取部により前記プラテン上の前記原稿を読み取り、前記搬送部により搬送された前記積載トレイ上の原稿を読み取る場合には前記第２読取部を読取位置に静止させたまま前記第２読取部により前記積載トレイ上の前記原稿の上面の画像を読み取る読取手段と、前記画像形成手段によりシートの片面に形成されたテスト画像を前記原稿搬送手段に搬送させながら読み取る場合、前記第１読取部と前記第２読取部との両方に前記シートを読み取らせ、前記第１読取部による前記テスト画像が形成された前記シートに関する第１読取画像と、前記第２読取部による前記テスト画像が形成された前記シートに関する第２読取画像とから、前記テスト画像が形成された面の読取画像に基づいて、前記画像形成手段により形成される画像の画質を調整する制御手段と、を有することを特徴とする。
【発明の効果】
【０００６】
本発明によれば、テスト画像が形成されたシートをユーザがトレイに載置するときのユーザの負担が軽減できる。
【図面の簡単な説明】
【０００７】
画像形成装置を説明する断面図

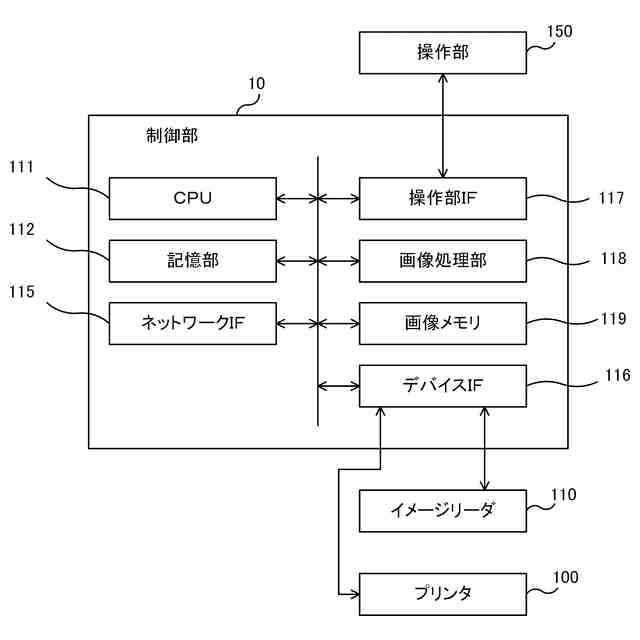

制御部を説明するブロック図

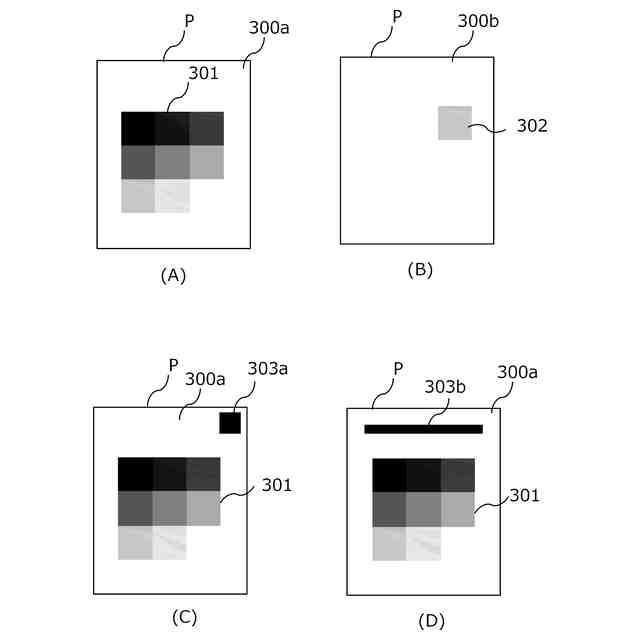

テストチャートを説明する図
ＣＰＵの機能を説明するブロック図

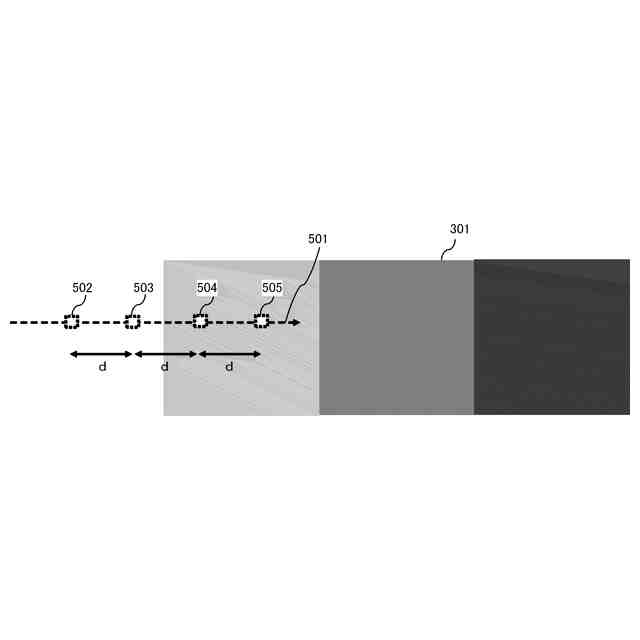

エッジ検出を説明する図

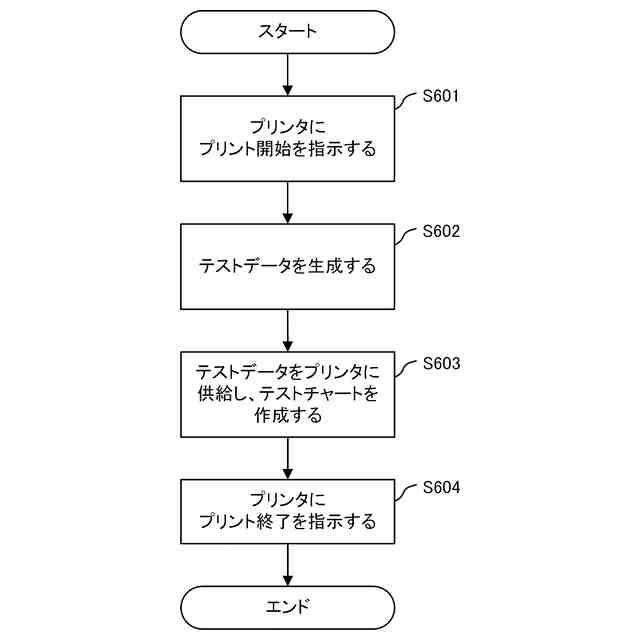

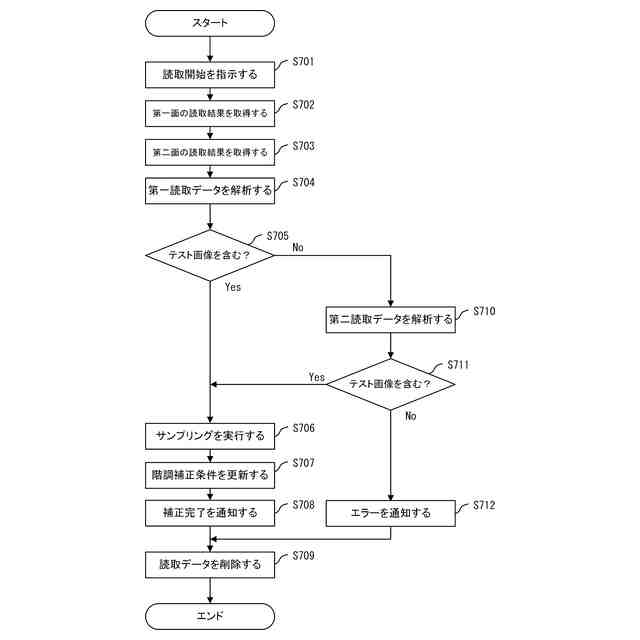

テストチャートの作成方法を示すフローチャート
階調補正条件の生成方法を示すフローチャート
階調補正条件の生成方法を示すフローチャート
階調補正条件の生成方法を示すフローチャート
イメージリーダの変形例を説明する概略断面図
【発明を実施するための形態】
【０００８】
以下、添付図面を参照して実施形態が詳しく説明される。尚、以下の実施形態は特許請求の範囲に係る発明を限定するものでするものではない。実施形態には複数の特徴が記載されているが、これらの複数の特徴の全てが発明に必須のものとは限らず、また、複数の特徴は任意に組み合わせられてもよい。さらに、添付図面においては、同一または同様の構成に同一の参照番号が付され、重複した説明は省略される。
【０００９】
＜第一実施形態＞
［画像形成装置］
図１が示すように、画像形成装置１は電子写真方式のプリンタ１００とイメージリーダ１１０とを有するマルチファンクションペリフェラル（ＭＦＰ）である。電子写真方式は一例にすぎず、インクジェット方式などの他の画像形成方式が採用されてもよい。
【００１０】
●プリンタ１００
画像形成部５０は、イエロー（Ｙ）、マゼンダ（Ｍ）、シアン（Ｃ）、ブラック（Ｋ）の四色の現像剤（トナー）を重ね合わせることでカラー画像を形成する。図１において参照番号の末尾にはトナー色を示すＹＭＣＫの文字が付与されているが、四つの色に共通する事項が説明される際にはＹＭＣＫの文字が省略される。
（【００１１】以降は省略されています）
