公開番号2025061029
公報種別公開特許公報(A)
公開日2025-04-10
出願番号2025001847,2023079439
出願日2025-01-06,2016-04-11
発明の名称表示装置
出願人株式会社半導体エネルギー研究所
代理人
主分類G09G 3/3233 20160101AFI20250403BHJP(教育;暗号方法;表示;広告;シール)
要約【課題】新規な表示装置を提供すること。

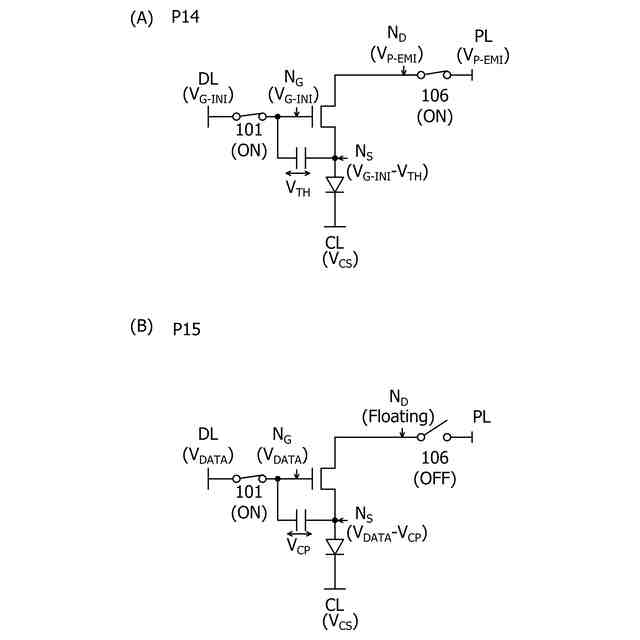

【解決手段】2T-1Cの回路構成を有する表示装置において、電流供給線とトランジス
タとの間にスイッチを設ける。スイッチは、データ電圧書き込み期間においてオフにする
よう制御する。スイッチをオフにすることで、トランジスタのソースまたはドレインの一
方を電気的に浮遊状態とすることができる。このようにすることで、発光素子の陽極側の
電位の上昇を抑制し、データ電圧書き込み期間での意図しない発光を抑制することができ
る。
【選択図】図1
特許請求の範囲【請求項１】

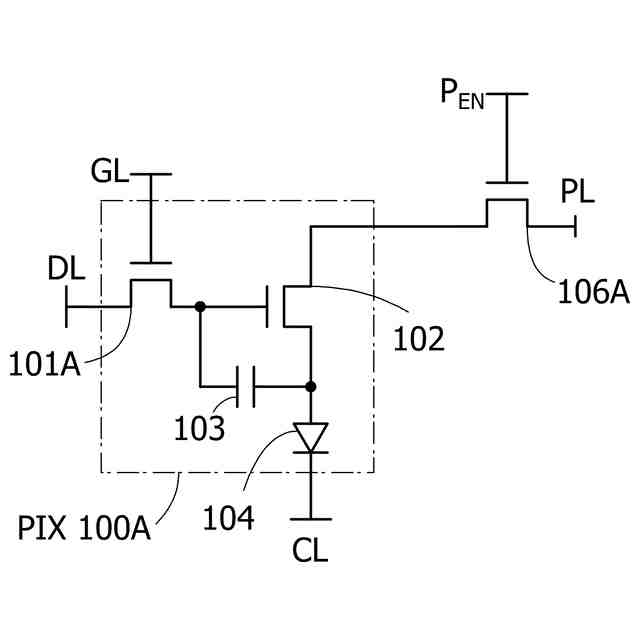

第１のスイッチと、トランジスタと、キャパシタと、発光素子と、を有する画素と、
前記画素の外側に設けられた第２のスイッチと、を有する表示装置であって、
前記キャパシタの第１の電極は、前記トランジスタのゲートと、前記第１のスイッチの一方の端子と、に電気的に接続され、
前記キャパシタの第２の電極は、前記トランジスタのソースまたはドレインの一方と、前記発光素子の第１の電極と、に電気的に接続され、
前記第１のスイッチの他方の端子は、データ線と電気的に接続され、
前記トランジスタのソースまたはドレインの他方は、前記第２のスイッチの一方の端子と電気的に接続され、
前記第２のスイッチの他方の端子は、電流供給線と電気的に接続され、

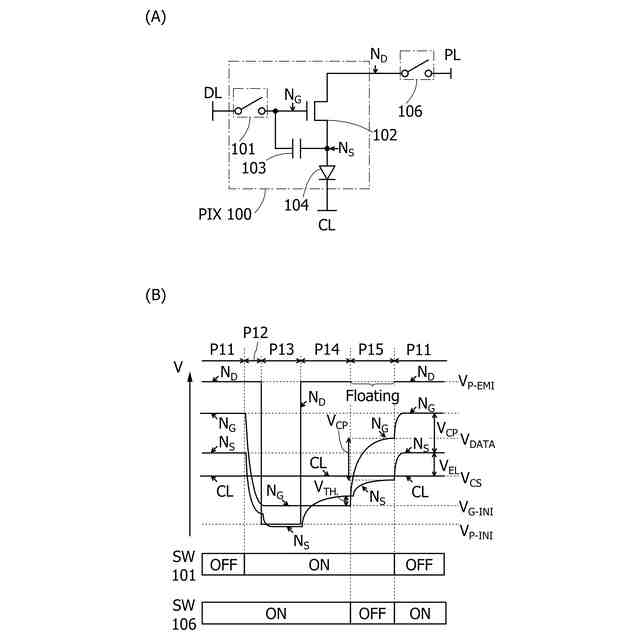

第１の期間と、前記第１の期間後の第２の期間と、前記第２の期間後の第３の期間と、前記第３の期間後の第４の期間と、を有し、
前記第１の期間は、前記第１のスイッチがオフ、前記第２のスイッチがオンであり、
前記第２の期間は、前記第１のスイッチがオン、前記第２のスイッチがオンであり、
前記第３の期間は、前記第１のスイッチがオン、前記第２のスイッチがオフであり、
前記第４の期間は、前記第１のスイッチがオフ、前記第２のスイッチがオンである表示装置。
続きを表示（約 620 文字）【請求項２】
第１のスイッチと、トランジスタと、キャパシタと、発光素子と、を有する画素と、
前記画素の外側に設けられた第２のスイッチと、を有する表示装置であって、
前記キャパシタの第１の電極は、前記トランジスタのゲートと、前記第１のスイッチの一方の端子と、に電気的に接続され、
前記キャパシタの第２の電極は、前記トランジスタのソースまたはドレインの一方と、前記発光素子の第１の電極と、に電気的に接続され、
前記第１のスイッチの他方の端子は、データ線と電気的に接続され、
前記トランジスタのソースまたはドレインの他方は、前記第２のスイッチの一方の端子と電気的に接続され、
前記第２のスイッチの他方の端子は、電流供給線と電気的に接続され、
前記トランジスタは、チャネル形成領域に酸化物半導体膜を有し、
第１の期間と、前記第１の期間後の第２の期間と、前記第２の期間後の第３の期間と、前記第３の期間後の第４の期間と、を有し、
前記第１の期間は、前記第１のスイッチがオフ、前記第２のスイッチがオンであり、
前記第２の期間は、前記第１のスイッチがオン、前記第２のスイッチがオンであり、
前記第３の期間は、前記第１のスイッチがオン、前記第２のスイッチがオフであり、
前記第４の期間は、前記第１のスイッチがオフ、前記第２のスイッチがオンである表示装置。

発明の詳細な説明【技術分野】
【０００１】
本発明の一態様は、表示装置、および電子機器に関する。
続きを表示（約 1,400 文字）【０００２】
なお本発明の一態様は、上記の技術分野に限定されない。本明細書等で開示する発明の技
術分野は、物、方法、または、製造方法に関するものである。または、本発明の一態様は
、プロセス、マシン、マニュファクチャ、または、組成物（コンポジション・オブ・マタ
ー）に関するものである。そのため、より具体的に本明細書で開示する本発明の一態様の
技術分野としては、半導体装置、表示装置、発光装置、蓄電装置、撮像装置、記憶装置、
それらの駆動方法、または、それらの製造方法、を一例として挙げることができる。
【背景技術】
【０００３】
エレクトロルミネッセンス（Ｅｌｅｃｔｒｏｌｕｍｉｎｅｓｃｅｎｃｅ：ＥＬ）素子（以
下、ＥＬ素子）に代表される発光素子を備えた表示装置の開発が活発である。
【０００４】
例えば、特許文献１乃至４には、１つの画素に２つのトランジスタと、少なくとも一つの
キャパシタを備えた２Ｔ－１Ｃ構造の回路構成が開示されている。
【先行技術文献】
【特許文献】
【０００５】
米国特許出願公開第２００７／０２６８２１０号明細書
米国特許出願公開第２００９／０２１９２３４号明細書
米国特許出願公開第２００８／００３０４３６号明細書
国際公開２００６／０６０９０２号
【発明の概要】
【発明が解決しようとする課題】
【０００６】
上述したように、表示装置が有する回路構成には、多数の構成が存在する。それぞれの構
成には一長一短があり、状況に応じて適当な構成が選択される。従って、新規な構成の表
示装置等が提案できれば、選択の自由度を向上させることにつながる。
【０００７】
本発明の一態様は、新規な表示装置、新規な表示装置の駆動方法等を提供することを課題
の一とする。
【０００８】
また特許文献１乃至４の２Ｔ－１Ｃの画素では、トランジスタに電流を流すことでゲート
－ソース間に保持した電圧を調整し、移動度補正機能を実現している。トランジスタに電
流を流す構成は、発光素子に電流を流すための配線（電流供給線）の電位を高くすること
で実現している。しかしながら、補正を行う期間において電流供給線の電位を高くすると
、意図しない発光素子の発光といった虞がある。
【０００９】
そこで本発明の一態様は、補正を行う期間において意図しない発光素子の発光を抑制でき
る、新規な構成の半導体装置等を提供することを課題の一とする。
【００１０】
なお本発明の一態様の課題は、上記列挙した課題に限定されない。上記列挙した課題は、
他の課題の存在を妨げるものではない。なお他の課題は、以下の記載で述べる、本項目で
言及していない課題である。本項目で言及していない課題は、当業者であれば明細書また
は図面等の記載から導き出せるものであり、これらの記載から適宜抽出することができる
。なお、本発明の一態様は、上記列挙した記載、および／または他の課題のうち、少なく
とも一つの課題を解決するものである。
【課題を解決するための手段】
（【００１１】以降は省略されています）
