公開番号2025061005
公報種別公開特許公報(A)
公開日2025-04-10
出願番号2025000768,2023505742
出願日2025-01-06,2021-12-27
発明の名称通信端末、コアネットワークノード、及び方法
出願人日本電気株式会社
代理人個人
主分類H04W 48/14 20090101AFI20250403BHJP(電気通信技術)
要約【課題】ネットワークスライス間の分離を可能にし、5Gのセキュリティとデータ交換の整合性を向上させる、分離したネットワークスライスへのサービスアクセスに対処する通信端末及びコアネットワークを提供する。
【解決手段】通信システム1において、モバイルデバイス3のユーザは、E-UTRAおよび/または5G RATを使用して、それぞれの基地局5およびコアネットワーク7を介して、相互に、かつ、他のユーザと通信する。各基地局5は、1つまたは複数の関連するセルを制御する。コアネットワーク7は、コントロールプレーン機能(CPF)とユーザープレーン機能(UPF)が含まれる。
【選択図】図5
特許請求の範囲【請求項１】
通信端末であって、
ネットワークスライスの使用に関するサポートを示す第１の情報を含む第１のメッセージをコアネットワークノードに送信し、
ＡｌｌｏｗｅｄＮＳＳＡＩ（ＮｅｔｗｏｒｋＳｌｉｃｅＳｅｌｅｃｔｉｏｎＡｓｓｉｓｔａｎｃｅＩｎｆｏｒｍａｔｉｏｎ）と、ＣｏｎｆｉｇｕｒｅｄＮＳＳＡＩと、第２の情報とを含む第２のメッセージを前記コアネットワークノードから受信し、
前記第２の情報は、前記ＣｏｎｆｉｇｕｒｅｄＮＳＳＡＩに含まれるＳ－ＮＳＳＡＩ（ＳｉｎｇｌｅＮｅｔｗｏｒｋＳｌｉｃｅＳｅｌｅｃｔｉｏｎＡｓｓｉｓｔａｎｃｅＩｎｆｏｒｍａｔｉｏｎ）が前記通信端末のアプリケーションの要求に応じてオンデマンドでネットワークに登録されうることを示し、
前記通信端末の前記アプリケーションが前記Ｓ－ＮＳＳＡＩを用いたサービスの利用を要求する場合、ＲｅｑｕｅｓｔｅｄＮＳＳＡＩに前記Ｓ－ＮＳＳＡＩを含む第３のメッセージを前記コアネットワークノードに送信する、
通信端末。
続きを表示（約 1,500 文字）【請求項２】
ＰＤＵセッション確立手順が、前記Ｓ－ＮＳＳＡＩの登録手順が正常に完了した後に開始される、
請求項１に記載の通信端末。
【請求項３】
前記第１の情報は、前記通信端末がオンデマンド登録機能をサポートすることを示す、
請求項１に記載の通信端末。
【請求項４】
コアネットワークノードであって、
ネットワークスライスの使用に関するサポートを示す第１の情報を含む第１のメッセージを通信端末から受信し、
ＡｌｌｏｗｅｄＮＳＳＡＩ（ＮｅｔｗｏｒｋＳｌｉｃｅＳｅｌｅｃｔｉｏｎＡｓｓｉｓｔａｎｃｅＩｎｆｏｒｍａｔｉｏｎ）と、ＣｏｎｆｉｇｕｒｅｄＮＳＳＡＩと、第２の情報とを含む第２のメッセージを前記通信端末に送信し、
前記第２の情報は、前記ＣｏｎｆｉｇｕｒｅｄＮＳＳＡＩに含まれるＳ－ＮＳＳＡＩ（ＳｉｎｇｌｅＮｅｔｗｏｒｋＳｌｉｃｅＳｅｌｅｃｔｉｏｎＡｓｓｉｓｔａｎｃｅＩｎｆｏｒｍａｔｉｏｎ）が前記通信端末のアプリケーションの要求に応じてオンデマンドでネットワークに登録されうることを示し、
前記通信端末の前記アプリケーションが前記Ｓ－ＮＳＳＡＩを用いたサービスの利用を要求する場合、ＲｅｑｕｅｓｔｅｄＮＳＳＡＩに前記Ｓ－ＮＳＳＡＩを含む第３のメッセージを前記通信端末から受信する、
コアネットワークノード。
【請求項５】
ＰＤＵセッション確立手順が、前記Ｓ－ＮＳＳＡＩの登録手順が正常に完了した後に開始される、
請求項４に記載のコアネットワークノード。
【請求項６】
前記第１の情報は、前記通信端末がオンデマンド登録機能をサポートすることを示す、
請求項４に記載のコアネットワークノード。
【請求項７】
ＵＤＭ内の加入者データに基づいて前記第２の情報を決定する手段を有する、
請求項４に記載のコアネットワークノード。
【請求項８】
通信端末が、
ネットワークスライスの使用に関するサポートを示す第１の情報を含む第１のメッセージをコアネットワークノードに送信し、
ＡｌｌｏｗｅｄＮＳＳＡＩ（ＮｅｔｗｏｒｋＳｌｉｃｅＳｅｌｅｃｔｉｏｎＡｓｓｉｓｔａｎｃｅＩｎｆｏｒｍａｔｉｏｎ）と、ＣｏｎｆｉｇｕｒｅｄＮＳＳＡＩと、第２の情報とを含む第２のメッセージを前記コアネットワークノードから受信し、
前記第２の情報は、前記ＣｏｎｆｉｇｕｒｅｄＮＳＳＡＩに含まれるＳ－ＮＳＳＡＩ（ＳｉｎｇｌｅＮｅｔｗｏｒｋＳｌｉｃｅＳｅｌｅｃｔｉｏｎＡｓｓｉｓｔａｎｃｅＩｎｆｏｒｍａｔｉｏｎ）が前記通信端末のアプリケーションの要求に応じてオンデマンドでネットワークに登録されうることを示し、
前記通信端末の前記アプリケーションが前記Ｓ－ＮＳＳＡＩを用いたサービスの利用を要求する場合、ＲｅｑｕｅｓｔｅｄＮＳＳＡＩに前記Ｓ－ＮＳＳＡＩを含む第３のメッセージを前記コアネットワークノードに送信する、
方法。
【請求項９】
ＰＤＵセッション確立手順が、前記Ｓ－ＮＳＳＡＩの登録手順が正常に完了した後に開始される、
請求項８に記載の方法。
【請求項１０】
前記第１の情報は、前記通信端末がオンデマンド登録機能をサポートすることを示す、
請求項８に記載の方法。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、通信システムに関する。この開示は、第３世代パートナーシッププロジェクト（３ＧＰＰ）標準またはその等価物または派生物に従って動作するワイヤレス通信システムおよびそのデバイスに限定されないが、特定の関連性を有する。この開示は、いわゆる「５Ｇ」（または「次世代」）システムの分離した（ｄｉｓｊｏｉｎｔ）ネットワークスライスへの要求に応じた登録（オンデマンド登録）に、排他的ではないが特に関連する。
続きを表示（約 3,800 文字）【背景技術】
【０００２】
３ＧＰＰリリース１５およびリリース１６で定義されたネットワークスライシング機能により、通信事業者や業界向けの多種多様な通信サービスが可能になる。ネットワークスライシングの商用化の可能性を高めるために、ＧＳＭＡ５ＧＪＡは、各種のネットワークスライスタイプの説明を導き出すことができるＧｅｎｅｒｉｃＳｌｉｃｅＴｅｍｐｌａｔｅ（ＧＳＴ）の概念をドキュメントＮＧ．１１６（非特許文献６）で導入した。ＧＳＴの一部のパラメータは、エンドカスタマーに提供されるサービスのパラメータと境界の定義を明示的に示している。しかしながら、これらのパラメータと境界のいくつかについての強制は、５ＧＳではまだサポートされていない。
【０００３】
Ｒｅｌ－１８（非特許文献４）のネットワークスライスへの拡張アクセスとサポートに関する３ＧＰＰＳＡ１の研究では、５Ｇシステムの潜在的なサービス要件を特定するために、ネットワークスライスを使用した、例えば以下のような、様々なユースケースとシナリオを検討している。
－特定の周波数帯域／サブ帯域、無線アクセス技術（ＲＡＴｓ、Radio Access Technologies）、地理的領域、ネットワーク、およびアプリケーションに対するネットワークスライスの制限がある場合。
－ＵＥが複数のネットワークスライスへの登録（サブスクリプション）を持っており、これらのネットワークスライスが、たとえば、異なる周波数帯域／サブ帯域、ＲＡＴｓ、地理的エリア、およびアプリケーション用に展開されている場合。
－例えば、ネットワークスライスの可用性に関して相反する制約がある場合などで、ネットワークスライスが他のネットワークスライスよりも優先または優先される場合。
【先行技術文献】
【非特許文献】
【０００４】
3GPP TR 21.905: "Vocabulary for 3GPP Specifications" V16.0.0 (2019-06) - https://www.3gpp.org/ftp//Specs/archive/21_series/21.905/21905-g00.zip
3GPP TS 23.501: "System Architecture for the 5G System (5GS)" V16.7.0 (2020-12) - http://www.3gpp.org/ftp/Specs/archive/23_series/23.501/23501-g70.zip
3GPP TS 23.502: "Procedures for the 5G System (5GS)" V16.7.0 (2020-12) - http://www.3gpp.org/ftp/Specs/archive/23_series/23.502/23502-g70.zip
3GPP TR 22.835: "Study on Enhanced Access to and Support of Network Slices" V0.2.0 (2020-11) - http://www.3gpp.org/ftp/Specs/archive/22_series/22.835/22835-020.zip
3GPP TR 23.700-40: “Study on Enhancement of Network Slicing Phase 2” V1.2.0 (2020-11) - http://www.3gpp.org/ftp/tsg_sa/WG2_Arch/Latest_SA2_Specs/Latest_draft_S2_Specs/23700-40-120.zip
GSM Association Official Document NG.116: “Generic Network Slice Template” V2.0 (2019-10) - https://www.gsma.com/newsroom/wp-content/uploads/NG.116-v2.0.pdf
3GPP TS 38.413: "NG-RAN; NG Application Protocol (NGAP)" V16.3.0 (2020-09) - https://www.3gpp.org/ftp//Specs/archive/38_series/38.413/38413-g30.zip
【発明の概要】
【発明が解決しようとする課題】
【０００５】
より多くのネットワークスライスが展開されると、各ＵＥが複数のネットワークスライスに加入（サブスクライブ）される可能性がある。一部のネットワークスライスサービスはＵＥに同時に提供できるが、同時にサービスをＵＥに提供できないネットワークスライスが存在する可能性がある。これは、例えば、企業での使用と個人での使用、隔離の要件、一般公共での使用と公安での使用、周波数制限、場所の制限など、ネットワークスライスには複数の関連する要因があるためである。
【０００６】
図１は、分離したネットワークスライスの例を概略的に示している。具体的には、図１は、（Ｒ）ＡＮノードが、アクセスおよびモビリティ管理（たとえば、ＡＭＦＹ）のためにコアネットワークノードを介して提供されるスライスＭに接続し、同じＰＬＭＮのアクセスおよびモビリティ管理（ＡＭＦＸなど）のために別のコアネットワークノードによって提供されるスライスＮに接続するユースケースシナリオを示している。たとえば、スライスＭは公安に使用され、スライスＮはインターネットアクセスに使用される。コアネットワーク（５ＧＣなど）では、専用のネットワークリソースとネットワーク機能は、隔離の要件を満たすために公安緊急サービスとビデオサービス用に個別にカスタマイズされる。これにより、異なるネットワークスライス間のコアネットワークリソースの独立性が確保される。したがって、２つのネットワークスライスは分離されており、ＵＥに同時に提供することはできない。このようなネットワークスライスは、分離した（ディスジョイント）ネットワークスライスと呼ばれる。
【０００７】
登録（サブスクリプション）と設定（コンフィギュレーション）：
－ＵＥＡ１とＡ３は、スライスＭへの登録を有している。
－ＵＥＡ２とＡ３は、スライスＮへの登録を有している。
－ＵＥＡ３のために、どのアプリケーションがどのネットワークスライスを使用するかが設定される。
【０００８】
配置（デプロイメント）：
－スライスＮとスライスＭは分離されている。
－（Ｒ）ＡＮは、スライスＭとスライスＮの両方に接続できる。
－スライスＭとスライスＮは、同じＰＬＭＮによって提供される。
解決すべき問題：電気通信システム（例えば、５ＧＳなど）には、ＵＥに同時に提供されない複数のネットワークスライス（例えば、分離したネットワークスライスなど）に加入しているＵＥが複数のネットワークスライスに同時にアクセスすることを防止するメカニズムが無い。
【０００９】
この要件を満たすためには、電気通信システム（例えば、５Ｇシステムなど）は以下のことができる必要がある。
－ＵＥに最適な（たとえば、進行中のアプリケーション、ユーザの好みに基づく）ネットワークスライスを提供する。
－（例えば、アクティブなアプリケーションや優先順位の変更によってトリガーされた場合に）中断を最小限に抑えた、提供されたネットワークスライスの変更をサポートする。
【課題を解決するための手段】
【００１０】

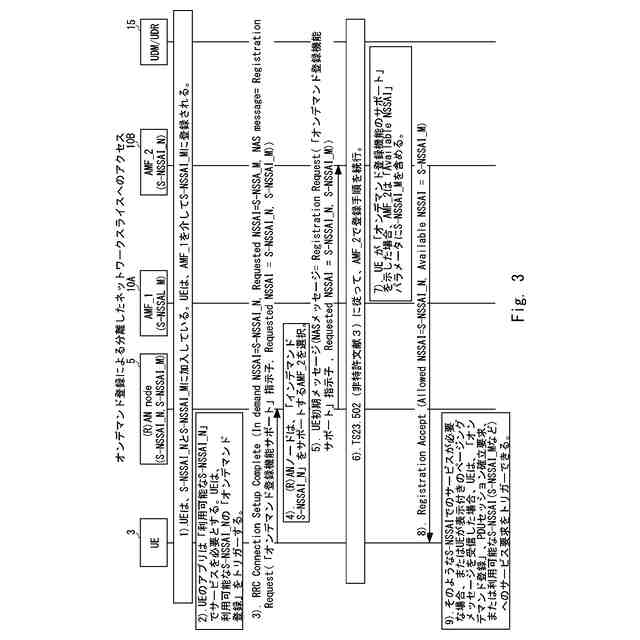

一つの側面では、通信端末（３）が、
前記通信端末（３）がオンデマンド登録機能をサポートすることを示す第１の情報と、前記通信端末（３）が登録を要求するネットワークスライスのリストを示す第２の情報と、を含む第１のＮｏｎ－ＡｃｃｅｓｓＳｔｒａｔｕｍ（ＮＡＳ）メッセージをコアネットワークノード（１０Ａ）に送信する手段と、
前記通信端末（３）がＰｕｂｌｉｃｌａｎｄｍｏｂｉｌｅｎｅｔｗｏｒｋ（ＰＬＭＮ）で使用する第１のネットワークスライスを示す第３の情報と、前記通信端末（３）が加入しており、ＰＬＭＮによってサポートされているが、前記通信端末（３）が登録されている前記コアネットワークノード（１０Ａ）によってサポートされていない第２のネットワークスライスを示す第４の情報と、を含む第２のＮＡＳメッセージを前記コアネットワークノード（１０Ａ）から受信する手段と、
前記第２のネットワークスライスへのオンデマンド登録をトリガーする手段と、を有し、
前記第１のネットワークスライスと前記第２のネットワークスライスとは前記リストに含まれる。
（【００１１】以降は省略されています）
