発明の名称仮設足場及び仮設足場用の階段
出願人エスジー有限会社
代理人個人
主分類E04G 1/04 20060101AFI20250403BHJP(建築物)
要約【課題】仮設足場における異なる高さの踏板への移動を容易に行うことが可能になる。
【解決手段】仮設足場10は、人が歩くことが可能な複数の踏板40と、複数の踏板40を支持する複数のブラケット30と、地面に対して垂直な方向の軸を有し、各支持部材が固定される複数の支柱部20と、を備え、複数の踏板40は、長方形状の第1の踏板40Aと、第1の踏板40Aの長手方向に並んで配置され、第1の踏板40Aよりも幅方向の寸法が小さい長方形状の第2の踏板40Bと、を有し、第2の踏板40Bの側方の領域に、第2の踏板40Bよりも低い位置との間の人の昇降を可能とする階段50,60を備える。
【選択図】図1
特許請求の範囲【請求項１】
人が歩くことが可能な複数の踏板と、
複数の前記踏板を支持する複数の支持部材と、
地面に対して上方に延び、各前記支持部材が固定される複数の支柱部と、を備える仮設足場であって、
複数の前記踏板は、長手状の第１の踏板と、前記第１の踏板の長手方向に並んで配置され、前記第１の踏板よりも幅方向の寸法が小さい長手状の第２の踏板と、を有し、
前記第２の踏板の側方の領域に、前記第２の踏板よりも低い位置との間の人の昇降を可能とする階段を備える
仮設足場。
続きを表示（約 1,500 文字）【請求項２】
前記階段は、
基部と、
前記基部における所定間隔ごとに設けられ、人が昇降時に歩くための複数のステップ部と、
前記基部における少なくとも一方の端部側に配され、前記支持部材及び前記支柱部の少なくとも一方に係止される被係止部と、
を備える
請求項１に記載の仮設足場。
【請求項３】
前記支持部材は、前記支柱部に固定されるブラケットとされ、
前記ブラケットは、水平方向に沿って延びる水平支持部を備え、
前記階段は、前記水平支持部に係止される一対の前記被係止部を備える
請求項２に記載の仮設足場。
【請求項４】
前記支柱部は、所定の高さの位置に前記被係止部を受ける受け部を有する
請求項２に記載の仮設足場。
【請求項５】
前記受け部には、貫通孔が形成され、
前記被係止部は前記貫通孔に圧入される
請求項４に記載の仮設足場。
【請求項６】
前記被係止部は、前記基部に対して回動可能に連結されている
請求項２に記載の仮設足場。
【請求項７】
前記基部は、基部本体と、前記基部本体に対して長さを変えることが可能な伸縮部と、を有する
請求項４に記載の仮設足場。
【請求項８】
所定段において複数の前記第１の踏板及び１以上の前記第２の踏板が前記長手方向に並ぶとともに、前記所定段に配置される複数の前記支持部材に支持され、
前記所定段において前記長手方向に並ぶ複数の前記踏板は、前記長手方向に並ぶ複数の前記第１の踏板の幅方向一方側に寄って並ぶ構成で前記第２の踏板が配置され、当該第２の踏板よりも幅方向他方側に張り出した構成で複数の前記第１の踏板が設けられ、
前記所定段よりも低い段において複数の前記第１の踏板及び１以上の前記第２の踏板が前記長手方向に並ぶとともに、前記低い段に配置される複数の前記支持部材に支持され、
前記低い段において前記長手方向に並ぶ複数の前記踏板は、前記長手方向に並ぶ複数の前記第１の踏板の幅方向一方側に寄って並ぶ構成で前記第２の踏板が配置され、当該第２の踏板よりも幅方向他方側に張り出した構成で複数の前記第１の踏板が設けられ、
前記所定段における前記第２の踏板の幅方向他方側の側方領域は、前記踏板が配置されない領域であり、
前記低い段における前記第２の踏板の幅方向他方側の側方領域は、前記踏板が配置されない領域であり、
前記所定段における前記第２の踏板の幅方向他方側の側方領域と、前記低い段における前記第２の踏板の幅方向他方側の側方領域とに跨る構成で、前記階段が設けられ、
前記第１の踏板の上面部が一体的な一枚板として構成され、
前記第２の踏板の上面部が一体的な一枚板として構成され、
前記階段におけるステップ部の幅は、前記第１の踏板の幅よりも小さい
請求項１から請求項７のいずれか一項に記載の仮設足場。
【請求項９】
長手状の第１の踏板及び当該第１の踏板の長手方向に並んで配置され、前記第１の踏板よりも幅方向の寸法が小さい長手状の第２の踏板を有する複数の踏板と、前記複数の踏板を支持する複数の支持部材と、各前記支持部材が固定される複数の支柱部と、を備える仮設足場における前記複数の踏板に対して傾斜した方向に昇降可能とされる仮設足場用の階段であって、
前記第２の踏板の側方の領域に配される、仮設足場用の階段。

発明の詳細な説明【技術分野】
【０００１】
本開示は、仮設足場及び仮設足場用に階段に関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
従来、マンションや一戸建等の建築物の増改築や改修工事（塗装等）が行われる際には、現場作業者が高所作業を行うための仮設足場が建築物の周囲に組み立てられる。仮設足場は、地面上に、金属パイプが縦横に組み合わされて構成され、水平方向に設けられた腕金が同じ高さや異なる高さに多数設けられており、多数の腕金の上に、多数の踏板が並んで載せられる。
【０００３】
各踏板は、長方形状であって、長手方向の端部が腕金の上に支持されることにより、踏板の位置が固定され、踏板の上を人が歩行できるようになっている。多数の踏板は、長手方向に並んで配置されるとともに、短手方向に複数並んで配置されている。また、現場作業者が異なる高さの踏板間を移動できるように、階段が設置される。階段が設置される位置の上方側は、昇降する人が通るために踏板が取り付けられていない空間が形成されている（下記特許文献１参照）。
【先行技術文献】
【特許文献】
【０００４】
特開平１１－３６５７２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
ところで、建築物の敷地などの条件によっては、仮設足場を設置する建築物と隣の建築物との間隔が狭くなり、仮設足場を設置するための十分なスペースが確保できない場合がある。このような場合、踏板の短手方向について、複数列の踏板を一列に減らすことにより、狭い敷地に仮設足場を設置できるようにすることが考えられる。しかしながら、踏板を一列にすると、これまで隣の列の踏板に設けていた階段のスペースがなくなって隣の列に階段を設置できないため、異なる高さの踏板間を移動することが容易ではないという問題がある。そのため、異なる高さの踏板に移動するために、垂直方向に延びる梯子を設けたり、補強のために金属パイプ間に斜めに設けられる筋交いを作業者が掴んで上方の踏板によじ登ったりする必要があり、異なる高さの踏板への移動が容易ではないという問題があった。
【０００６】
本開示の目的の一つは、幅方向のサイズを抑えやすい仮設足場において、利用者が、異なる高さの踏板への移動を行いやすい技術を提供することである。
【課題を解決するための手段】
【０００７】
本開示の一つである仮設足場は、人が歩くことが可能な複数の踏板と、複数の前記踏板を支持する複数の支持部材と、地面に対して上方に延び、各前記支持部材が固定される複数の支柱部と、を備える仮設足場であって、複数の前記踏板は、長手状の第１の踏板と、前記第１の踏板の長手方向に並んで配置され、前記第１の踏板よりも幅方向の寸法が小さい長手状の第２の踏板と、を有し、前記第２の踏板の側方の領域に、前記第２の踏板よりも低い位置との間の人の昇降を可能とする階段を備える。
【０００８】
本開示の一つである仮設足場用の階段は、長手状の第１の踏板及び当該第１の踏板の長手方向に並んで配置され、前記第１の踏板よりも幅方向の寸法が小さい長手状の第２の踏板を有する複数の踏板と、前記複数の踏板を支持する複数の支持部材と、各前記支持部材が固定される複数の支柱部と、を備える仮設足場における前記複数の踏板に対して傾斜した方向に昇降可能とされる仮設足場用の階段であって、前記第２の踏板の側方の領域に配される。
【発明の効果】
【０００９】
本開示に係る技術によれば、幅方向のサイズを抑えやすい仮設足場において、利用者が、異なる高さの踏板への移動を行いやすい。
【図面の簡単な説明】
【００１０】
実施形態１の仮設足場を示す斜視図
第２層及び第３層について、第２の踏板及び階段を含み、他の部分を省略して示す平面図

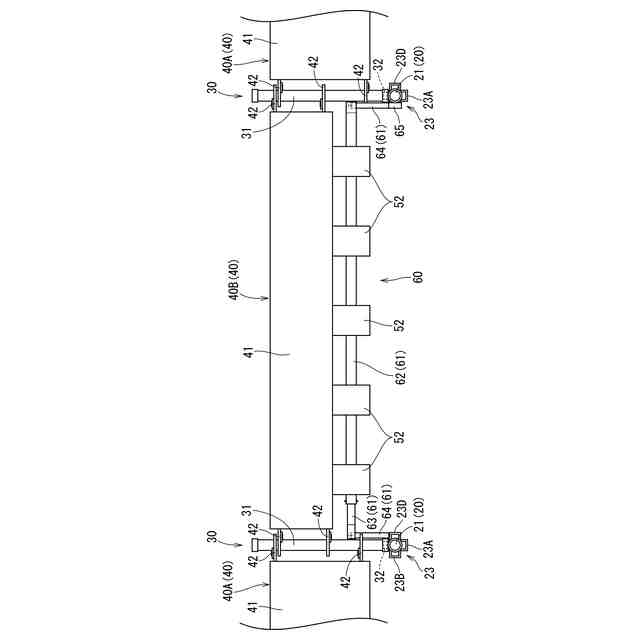

第１層について、第２の踏板及び階段を含み、他の部分を省略して示す平面図
第１層と第２層との間、及び、第２層と第３層との間のフック付きの階段を示す側面図
地面と第１層との間の可動式のくさびを有する階段を示す側面図
地面と第１層との間の可動式のくさびを有する階段を示す平面図
実施形態２の第２の踏板及び階段を含み、他の部分を省略して示す平面図
受け部への固定のためのくさびを有する階段を示す側面図
【発明を実施するための形態】
