公開番号2025059106
公報種別公開特許公報(A)
公開日2025-04-09
出願番号2024168743
出願日2024-09-27
発明の名称ETCS支援一体型デジタルリアミラー装置およびその動作方法
出願人シンクウェアコーポレーション,THINKWARE CORPORATION
代理人弁理士法人IPX
主分類G08G 1/16 20060101AFI20250401BHJP(信号)
要約【課題】本開示は、ETCS支援一体型デジタルリアミラー装置およびその動作方法を提供する。
【解決手段】一実施形態によると、デジタルリアミラー装置は、単一ハウジング内に車両の後方視野を提供するように構成されるデジタルリアミラーモジュール、および車両に対する電子料金徴収のためのETCSモジュールを含む。デジタルリアミラー装置内において、デジタルリアミラーモジュールの基板とETCSモジュールの基板は、積層されずに分離して配列される。他の実施形態によると、ETCSモジュールは、外部装置から受信した情報をデジタルリアミラーモジュールに伝達し、デジタルリアモジュールは、後方視野を提供しながら、該当の情報を表示する。ここで、情報は、課金情報、イベント情報、交通情報、環境情報、または災害状況情報のうちの少なくとも1つを含む。
【選択図】図1
特許請求の範囲【請求項１】
車両のデジタルリアミラー装置であって、
前記車両の後方視野を提供するように構成されるデジタルリアミラーモジュール、および
前記デジタルリアミラー装置内で前記デジタルリアミラーモジュールとは別に配列され、前記車両の電子料金徴収のために構成されるＥＴＣＳモジュール
を含む、
デジタルリアミラー装置。
続きを表示（約 1,200 文字）【請求項２】
前記デジタルリアミラーモジュールは、第１基板と、前記第１基板上に実装される複数の第１コンポーネントを含み、
前記第１コンポーネントは、前記車両の後方に向かって配置される表示モジュールを含み、
前記第１基板は、前記表示モジュールの背面の一部分に配置される、
請求項１に記載のデジタルリアミラー装置。
【請求項３】
前記ＥＴＣＳモジュールは、第２基板と、前記第２基板上に実装される複数の第２コンポーネントを含み、
前記第２基板は、前記表示モジュールの前記背面の残りの部分に配置される、
請求項２に記載のデジタルリアミラー装置。
【請求項４】
前記ＥＴＣＳモジュールは、外部装置から受信した情報を前記デジタルリアミラーモジュールに伝達するように構成され、
前記デジタルリアミラーモジュールは、前記表示モジュールを介して前記後方視野を提供しながら、前記情報を表示するように構成される、
請求項２に記載のデジタルリアミラー装置。
【請求項５】
前記情報は、課金情報、イベント情報、交通情報、環境情報、または災害状況情報のうちの少なくとも１つを含む、
請求項４に記載のデジタルリアミラー装置。
【請求項６】
前記外部装置は、予め定められた位置に設置され、前記車両が前記位置を通過することによって前記ＥＴＣＳモジュールと通信可能であり、前記車両の前記電子料金徴収を実行するためのＥＴＣＳサーバと接続しているＥＴＣＳ中継装置を含む、
請求項４に記載のデジタルリアミラー装置。
【請求項７】
前記デジタルリアミラーモジュールは、前記車両に搭載される少なくとも１つのカメラ装置と接続され、前記表示モジュールを介して前記カメラ装置で撮影された前記車両の後方映像を表示して、前記後方視野を提供するように構成される、
請求項２に記載のデジタルリアミラー装置。
【請求項８】
前記デジタルリアミラーモジュールは、前記表示モジュールを介して前記後方視野を直接映し出すためのミラーモードと、前記後方映像を表示して前記後方視野を提供するための表示モードの間で切り換えられるように構成される、
請求項７に記載のデジタルリアミラー装置。
【請求項９】
前記第２コンポーネントは、前記電子料金徴収に活用されるカード情報を有するバーチャルカードを記録するメモリを含む、
請求項３に記載のデジタルリアミラー装置。
【請求項１０】
前記第２コンポーネントは、前記電子料金徴収に活用されるカード情報を有し、前記デジタルリアミラー装置に挿入される実物カードと接続するように構成される接続モジュールのうちの少なくとも１つを含む、
請求項３に記載のデジタルリアミラー装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、ＥＴＣＳ（ｅｌｅｃｔｒｏｎｉｃｔｏｌｌｃｏｌｌｅｃｔｉｏｎｓｙｓｔｅｍ）支援一体型デジタルリアミラー（ｄｉｇｉｔａｌｒｅａｒｍｉｒｒｏｒ：ＤＲＭ）装置およびその動作方法に関する。
続きを表示（約 2,000 文字）【背景技術】
【０００２】
電子料金徴収システムを指すＥＴＣＳは、有料道路や橋梁などを通過する車両から通行料や混雑通行料などの料金を自動で徴収するシステムである。具体的に、ＥＴＣＳは、車両に搭載されるＥＴＣＳ端末、任意の位置に設置されて車両が当該位置を通過するときにＥＴＣＳ端末と通信するＥＴＣＳ中継装置、およびＥＴＣＳ中継装置と接続しており、ＥＴＣＳ中継装置を介して車両から料金を徴収するＥＴＣＳサーバを含む。このように、ＥＴＣＳを実現するためには、車両にＥＴＣＳ端末が搭載されていなければならない。このようなＥＴＣＳ端末は、ＥＴＣＳ中継装置との通信が円滑でなければならず、車両の美観を損なわないように車両に搭載されなければならない。
【発明の概要】
【発明が解決しようとする課題】
【０００３】
本開示は、ＥＴＣＳ支援一体型デジタルリアミラー装置およびその動作方法を提供する。
【課題を解決するための手段】
【０００４】
本開示において、車両のデジタルリアミラー装置は、車両の後方視野を提供するように構成されるデジタルリアミラーモジュール、およびデジタルリアミラー装置内にデジタルリアミラーモジュールとは別に配列され、車両に対する電子料金徴収のために構成されるＥＴＣＳモジュールを含んでよい。
【０００５】
本開示において、車両のデジタルリアミラー装置は、表示モジュール、および表示モジュールと接続しており、表示モジュールを介して車両の後方視野を提供しながら、車両に対する電子料金徴収のために構成されるＥＴＣＳモジュールを介して受信した情報を表示するように構成されるプロセッサを含んでよい。
【０００６】
本開示において、車両のデジタルリアミラー装置の動作方法は、デジタルリアミラーモジュールが車両の後方視野を提供する段階、およびデジタルリアミラー装置内にデジタルリアミラーモジュールとは別に配列されるＥＴＣＳモジュールが、車両に対する電子料金徴収を支援する段階を含んでよい。
【０００７】
本開示において、車両のデジタルリアミラー装置の動作方法は、表示モジュールを介して車両の後方視野を提供する段階、および表示モジュールを介して後方視野を提供しながら、車両に対する電子料金徴収のために構成されるＥＴＣＳモジュールを介して受信した情報を表示する段階を含んでよい。
【発明の効果】
【０００８】
本開示によると、デジタルリアミラー装置は、車両の後方視野を提供するだけでなく、電子料金徴収を支援することもできる。したがって、デジタルリアミラー装置は、ＥＴＣＳ中継装置との通信が円滑である上に、車両の美観を損なわないように車両に搭載することができる。このとき、デジタルリアミラー装置は、単一ハウジング内にデジタルリアミラーモジュールとともにＥＴＣＳモジュールを備え、特に、デジタルリアミラーモジュールとＥＴＣＳモジュールをそれぞれ実現する基板は、ハウジング内で互いに分離して配列される。したがって、デジタルリアミラー装置の厚さを減らすことができるが、これは、車両内でデジタルリアミラー装置が占める空間を減らすことができ、車両Ｖの空間活用およびデジタルリアミラー装置のデザインに対する柔軟性を高めることができる。さらに、デジタルリアミラー装置の過熱を防ぐことができる。
【０００９】
本開示によると、デジタルリアミラー装置は、車両の後方視野を提供しながら、ＥＴＣＳモジュールを介して受信した情報を表示することができる。これにより、デジタルリアミラー装置は、運転手が運転中に前方を注視しながらも、該当の情報を直感的に把握できるようにすることができる。
【図面の簡単な説明】
【００１０】

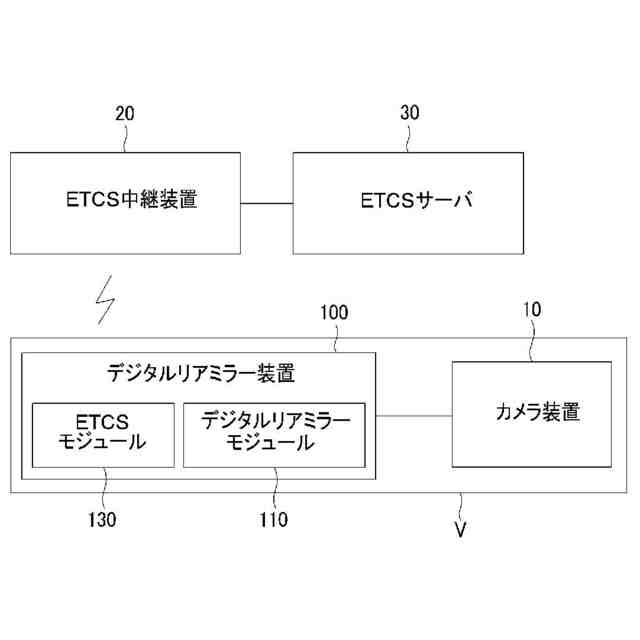

多様な実施形態における、デジタルリアミラー装置を含むシステムを示した図である。

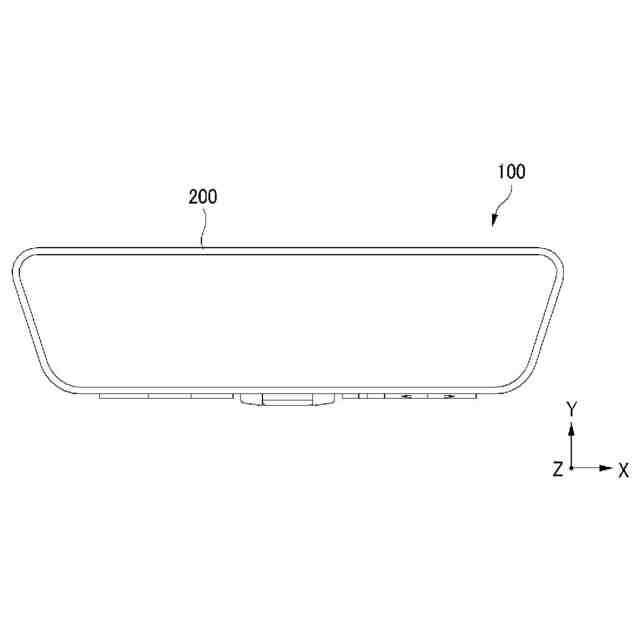

図１のデジタルリアミラー装置を例示的に示した図である。

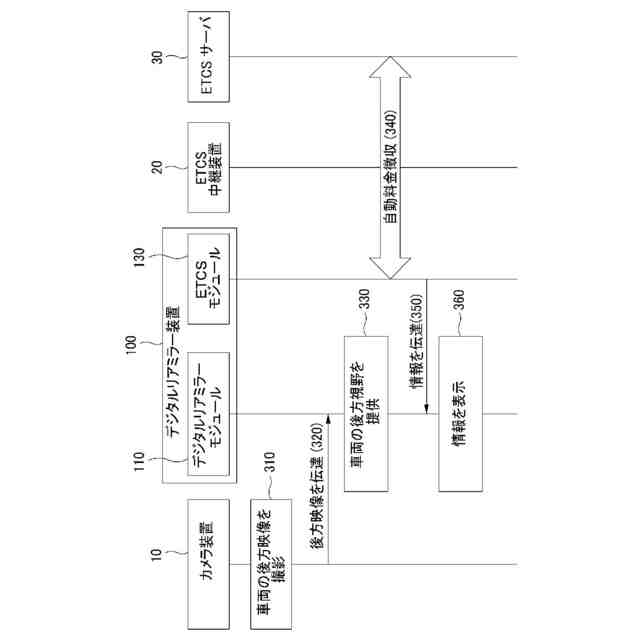

図１のシステムにおける信号の流れを示したフローチャートである。

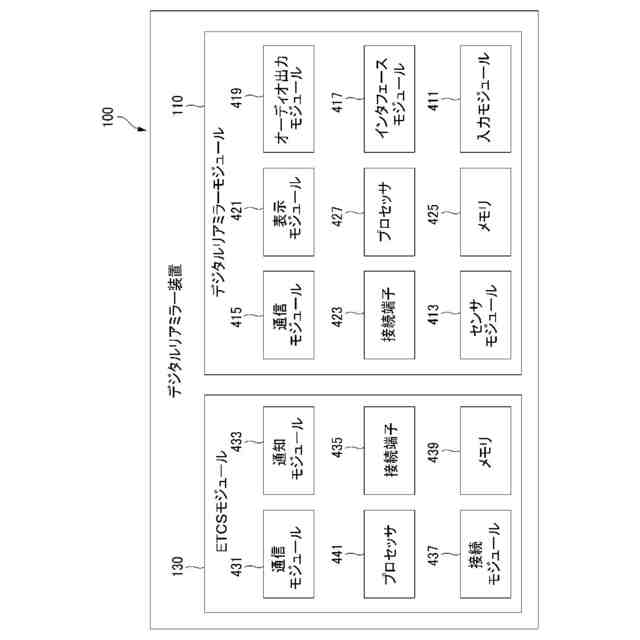

多様な実施形態における、デジタルリアミラー装置の構成を示した図である。

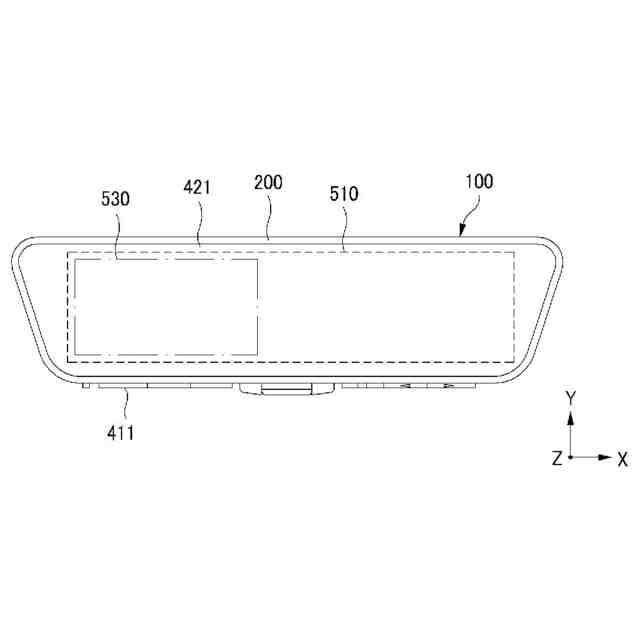

第１実施形態における、デジタルリアミラー装置の内部構造を示した図である。

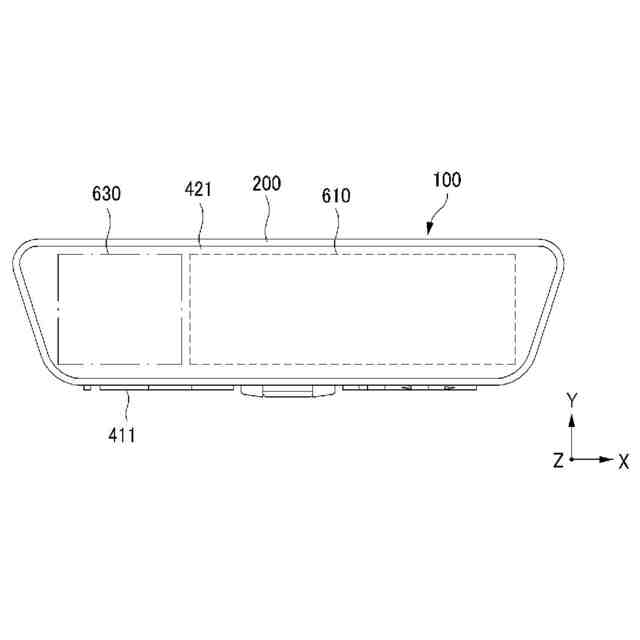

第２実施形態における、デジタルリアミラー装置の内部構造を示した図である。

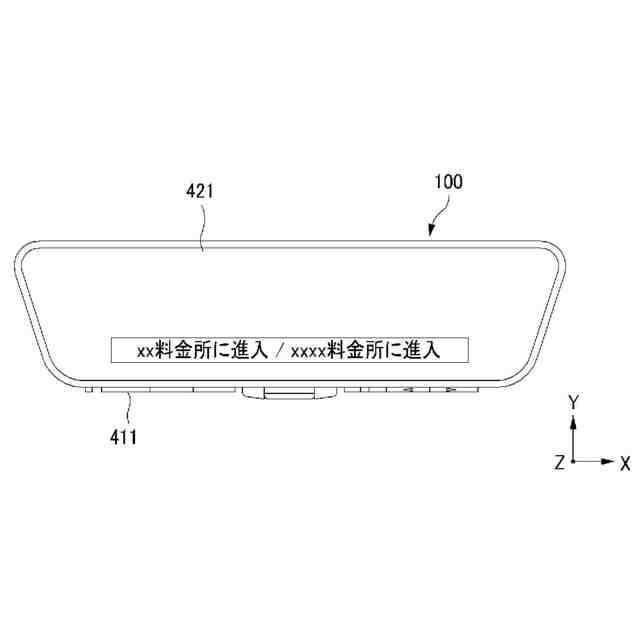

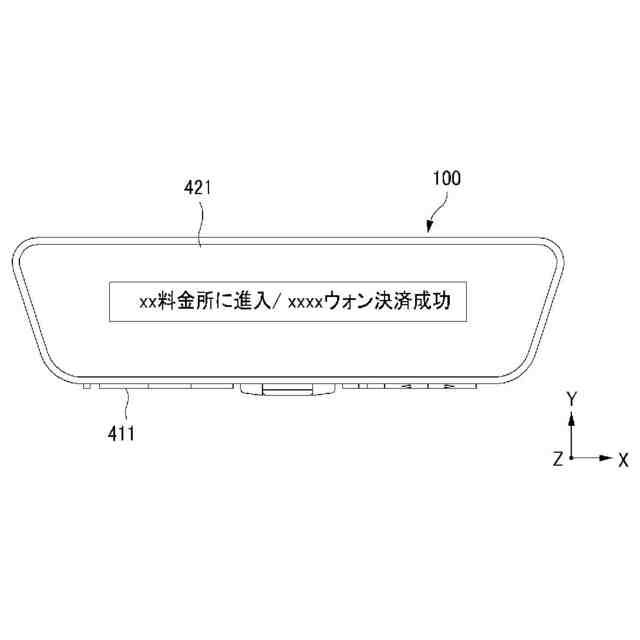

図７ａ～図７ｃは、多様な実施形態における、デジタルリアミラー装置の特定の機能を説明するための図である。
多様な実施形態における、デジタルリアミラー装置の動作方法を示した図である。
多様な実施形態における、デジタルリアミラー装置が搭載された車両を示したブロック図である。
図９の車両の制御装置を示したブロック図である。
【発明を実施するための形態】
（【００１１】以降は省略されています）
