公開番号2025055861
公報種別公開特許公報(A)
公開日2025-04-08
出願番号2023165265
出願日2023-09-27
発明の名称搬送システム
出願人三菱ロジスネクスト株式会社
代理人個人
主分類G08B 21/06 20060101AFI20250401BHJP(信号)
要約【課題】有人搬送車と無人飛行体とを備えた搬送システムにおいて、無人飛行体を使って有人搬送車を操作するオペレータの居眠りを防止することができるようにすること。
【解決手段】有人搬送車1と無人飛行体2とを備えた搬送システムSにおいて、無人飛行体2は、有人搬送車1を操作しているオペレータOの顔を撮影する撮影部25と、撮影部25によるオペレータOの顔画像に基づいて、オペレータOの眠気度合を判定する眠気判定部35と、撮影部25によるオペレータOの顔画像に基づいて、オペレータOの年齢を判定する年齢判定部36と、眠気度合に基づいて、有人搬送車1を操作しているオペレータOに警報する警報部26と、を備える。
【選択図】図4
特許請求の範囲【請求項1】
有人搬送車と無人飛行体とを備えた搬送システムにおいて、
前記無人飛行体は、
前記有人搬送車を操作しているオペレータの顔を撮影する撮影部と、

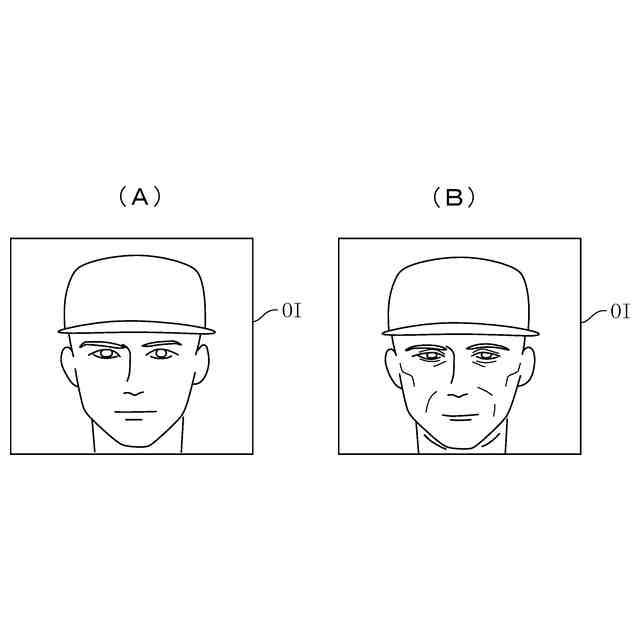

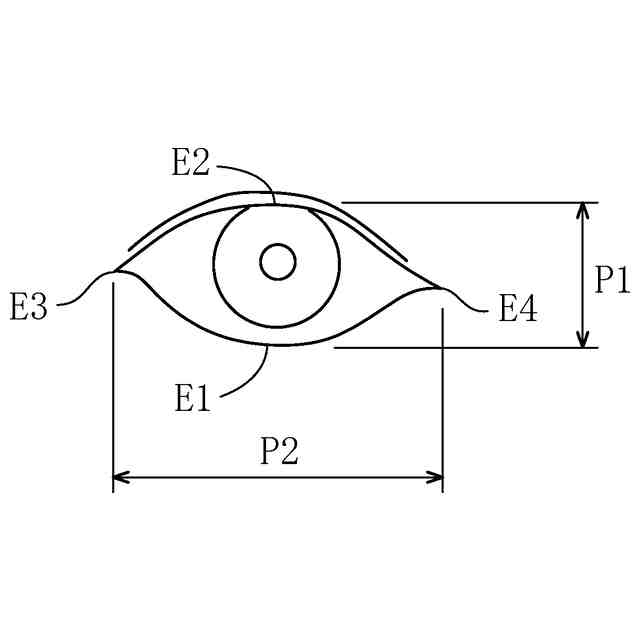

前記撮影部による前記オペレータの顔画像に基づいて前記オペレータの眠気度合を判定する眠気判定部と、前記撮影部による前記オペレータの顔画像に基づいて前記オペレータの年齢を判定する年齢判定部とを用いて、前記眠気度合及び前記年齢に基づいて前記有人搬送車を操作している前記オペレータに警報する警報部と、を備える
ことを特徴とする搬送システム。
続きを表示(約 400 文字)【請求項2】
前記警報部は、前記眠気度合が所定レベル以上、かつ、前記年齢が所定年齢以下のとき、前記オペレータに加えて前記有人搬送車の周囲に警報する
ことを特徴とする請求項1に記載の搬送システム。
【請求項3】
前記警報部は、前記警報として音、光及び水をいずれか又は組み合わせて発する
ことを特徴とする請求項1に記載の搬送システム。
【請求項4】
前記無人飛行体は、通路に画像を投影する投影部を備え、
前記警報部は、前記投影部から警報画像を投影して、前記有人搬送車の周囲に警報するよう構成されている
ことを特徴とする請求項2に記載の搬送システム。
【請求項5】
前記無人飛行体は、前記有人搬送車の走行を誘導するための誘導路に沿って走行するよう構成されている
ことを特徴とする請求項1に記載の搬送システム。

発明の詳細な説明【技術分野】
【0001】
本発明は、有人搬送車と無人飛行体とを備えた搬送システムに関する。
続きを表示(約 1,100 文字)【背景技術】
【0002】
工場や倉庫等の施設内で使用される有人搬送車(例えば、フォークリフト)は、オペレータが搭乗及び操作することで走行及び動作するように構成されている。また、フォークリフトは、フォークを使って荷物を荷取り及び荷置きするための荷役動作を行うように構成されている。
【0003】
そして、空中停止可能な無人飛行体を使って、オペレータが操作する有人搬送車を誘導するよう構成された搬送システムが知られている(特許文献1等参照)。
【0004】

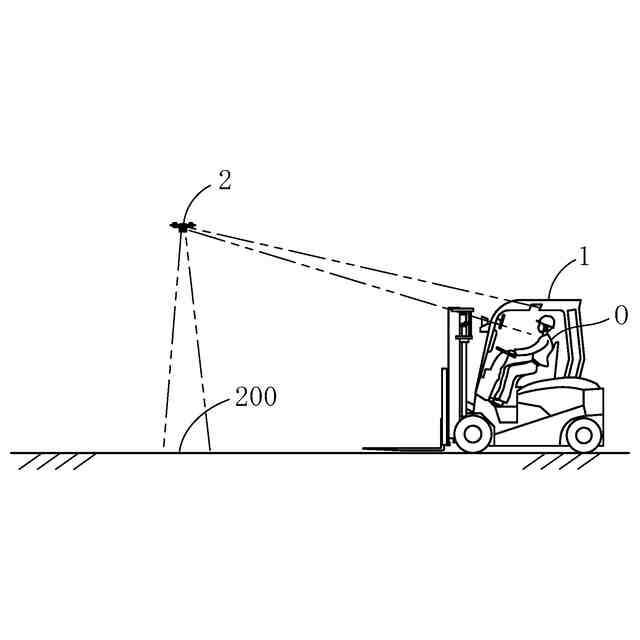

搬送システムにおいて、無人飛行体は、路面に対して誘導画像を投影するプロジェクタを備えている。誘導画像は、例えば、特定した方向を指し示す矢印が表示されており、有人搬送車の前方の路面に投影される。これにより、有人搬送車を操作中のオペレータは、誘導画像を確認することで、荷役位置に誘導されるように構成されている。
【0005】
ところで、従来の搬送システムでは、有人搬送車を操作するオペレータの居眠りを防止することができないという問題があった。
【先行技術文献】
【特許文献】
【0006】
特開2020-52629号公報
【発明の概要】
【発明が解決しようとする課題】
【0007】
そこで、本発明が解決しようとする課題は、有人搬送車と無人飛行体とを備えた搬送システムにおいて、無人飛行体を使って有人搬送車を操作するオペレータの居眠りを防止することができる搬送システムを提供することである。
【課題を解決するための手段】
【0008】
上記課題を解決するため、本発明に係る搬送システムは、有人搬送車と無人飛行体とを備えた搬送システムにおいて、無人飛行体は、有人搬送車を操作しているオペレータの顔を撮影する撮影部と、撮影部によるオペレータの顔画像に基づいてオペレータの眠気度合を判定する眠気判定部と、撮影部によるオペレータの顔画像に基づいてオペレータの年齢を判定する年齢判定部とを用いて、眠気度合及び年齢に基づいて有人搬送車を操作しているオペレータに警報する警報部と、を備える。
【0009】

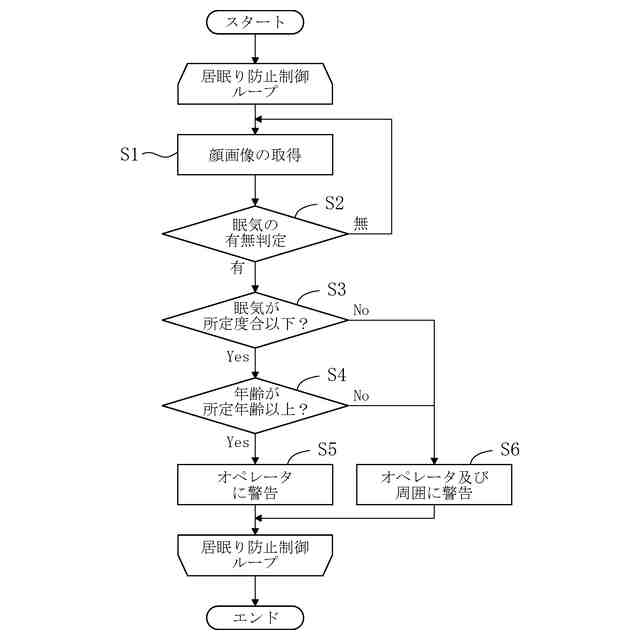

好ましくは、警報部は、眠気度合が所定レベル以上、かつ、年齢が所定年齢以下のとき、オペレータに加えて有人搬送車の周囲に警報する。
【0010】
また、警報部は、警報として音、光及び水をいずれか又は組み合わせて発することが望ましい。
(【0011】以降は省略されています)

この特許をJ-PlatPatで参照する
