公開番号2025059845
公報種別公開特許公報(A)
公開日2025-04-10
出願番号2023170190
出願日2023-09-29
発明の名称生活データ集計装置
出願人愛知時計電機株式会社
代理人個人,個人
主分類G08B 25/04 20060101AFI20250403BHJP(信号)
要約【課題】対象者の緩やかに進行する異変を把握するための技術を提供する。
【解決手段】本実施形態の生活状況把握システム100では、生活データ集計装置30は、対象者の住居Hに設置される水道メータ装置10の規定時間帯毎の使用の回数を比較期間毎に集計して演算される水道の使用度Rを、生活状況を把握するための生活データとして出力する。これにより、水道の使用に関する1日の平均的な行動パターンを、例えば一月毎や10日毎等の比較期間毎に特定することができる。そして、複数の比較期間分の生活データ同士を比較することで、行動パターンの変化の有無に基づき、対象者の緩やかに進行する異変を把握することが可能になる。
【選択図】図3
特許請求の範囲【請求項１】
対象者の生活状況を把握するために、前記対象者の住居における特定の設備・装置の使用に基づく生活データを集計して出力する生活データ集計装置であって、
１日を複数等分してなる複数の規定時間帯のそれぞれにおいて、毎日、前記特定の設備・装置が使用されたか否かを判定する使用判定手段と、
前記規定時間帯毎に前記特定の設備・装置の使用があった日数を、予め定められた複数日からなる比較期間毎に集計して、前記生活データを、前記比較期間単位の前記規定時間帯毎における前記特定の設備・装置の使用度として演算するデータ演算部と、
を備える生活データ集計装置。
続きを表示（約 1,000 文字）【請求項２】
前記データ演算部は、前記比較期間のうち前記特定の設備・装置の使用があった日数を前記比較期間の日数で除した前記使用度を演算する請求項１に記載の生活データ集計装置。
【請求項３】
前記特定の設備・装置は、水道又はガス又は電気のうち少なくとも１つ以上の特定設備であり、
前記使用判定手段は、
時刻情報と、前記特定設備から出力される設備使用量の計測結果と、を取得し、前記規定時間帯毎に前記設備使用量が予め定められた基準使用量を超えたことを条件に、
前記
特定設備の使用があったと判定するように構成されている請求項１に記載の生活データ集計装置。
【請求項４】
前記データ演算部は、前記生活データを、前記複数の規定時間帯の経過に伴う前記使用度の変化を特定する波形データとして出力する請求項１から３の何れか１の請求項に記載の生活データ集計装置。
【請求項５】
複数の前記比較期間の経過に伴う前記生活データの変化の指標データを演算して出力する指標演算装置を備え、
前記指標演算装置には、動的時間伸縮法を用いて算出される前記生活データ同士のＤＴＷ距離に基づいて前記指標データを演算する第１演算部が含まれる請求項４に記載の生活データ集計装置。
【請求項６】
前記第１演算部は、１日に含まれる規定時間帯の総数であるＮ個より小さいＭ個の前記規定時間帯を連ねた限定時間枠を利用し、前記限定時間枠を１つの前記規定時間帯分ずつずらして前記生活データを前記Ｎ個の区間に分けて、各前記区間毎に前記動的時間伸縮法を適用して前記ＤＴＷ距離を演算する限定演算部と、
前記Ｎ個分の前記区間の前記ＤＴＷ距離の総和を演算する総和演算部と、を有する請求項５に記載の生活データ集計装置。
【請求項７】
前記第１演算部は、前記Ｎ個分の前記区間の前記ＤＴＷ距離の総和を各前記区間が取り得る最大の前記ＤＴＷ距離の総和である最大総和ＤＴＷ距離から減算したものを、前記最大総和ＤＴＷ距離で除することにより、前記指標データを演算する請求項６に記載の生活データ集計装置。
【請求項８】
前記指標演算装置には、前記ＤＴＷ距離を演算するために比較される２つの前記生活データ間の積率相関係数を前記指標データとして演算する第２演算部が含まれる請求項５から７の何れか１の請求項に記載の生活データ集計装置。

発明の詳細な説明【技術分野】
【０００１】
本開示は、対象者の生活状況を把握するための生活データ集計装置に関する。
続きを表示（約 2,100 文字）【背景技術】
【０００２】
従来の生活データ集計装置として、特定の設備・装置の使用量を生活データとして出力するものが知られている（例えば、特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２０２２－１４７１１７号公報（請求項１、段落［００１３］及び［００３５］）
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、上記した従来の生活データ集計装置では、対象者の突発的な異変は把握できるが、対象者の老化や持病の悪化により生活が徐々に困難になる緩やかに進行する異変を把握することができないという問題があった。そこで、本願では、対象者の緩やかに進行する異変を把握するための技術を開示する。
【課題を解決するための手段】
【０００５】
本開示の発明に係る第１の態様は、対象者の生活状況を把握するために、前記対象者の住居における特定の設備・装置の使用に基づく生活データを集計して出力する生活データ集計装置であって、１日を複数等分してなる複数の規定時間帯のそれぞれにおいて、毎日、前記特定の設備・装置が使用されたか否かを判定する使用判定手段と、前記規定時間帯毎に前記特定の設備・装置の使用があった日数を、予め定められた複数日からなる比較期間毎に集計して、前記生活データを、前記比較期間単位の前記規定時間帯毎における前記特定の設備・装置の使用度として演算するデータ演算部と、を備える生活データ集計装置である。
【発明の効果】
【０００６】
本開示の発明の第１の態様の生活データ集計装置は、対象者の住居における特定の設備・装置の規定時間帯毎の使用の回数を比較期間毎に集計して演算される設備・装置の使用度を、生活状況を把握するための生活データとして出力する。これにより、特定の設備・装置の使用に関する１日の平均的な行動パターンを、例えば一月毎や１０日毎等の比較期間毎に特定することができる。そして、複数の比較期間分の生活データ同士を比較することで、行動パターンの変化の有無に基づき、対象者の緩やかに進行する異変を把握することが可能になる。
【図面の簡単な説明】
【０００７】

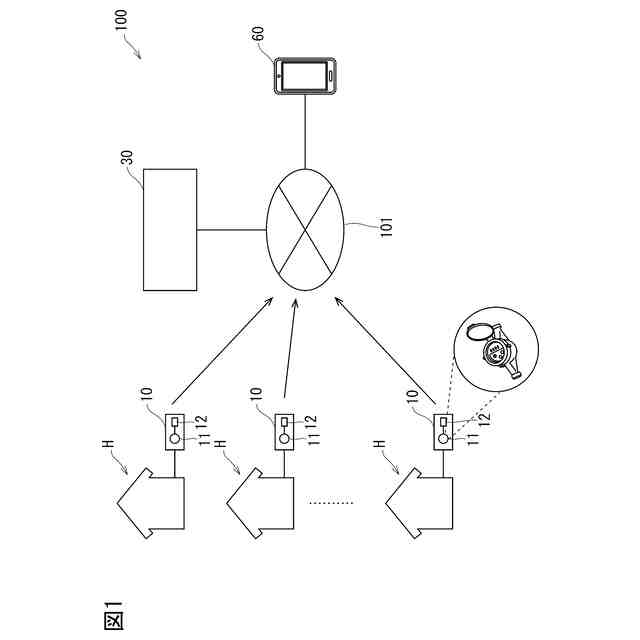

本発明の一実施形態に係る生活状況把握システムの全体構成を示す概略図

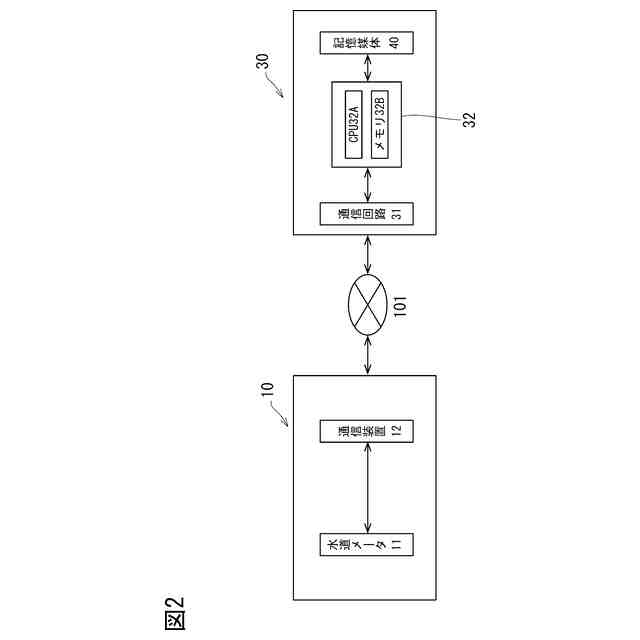

水道メータ装置及び生活データ集計装置の電気的な構成を示すブロック図

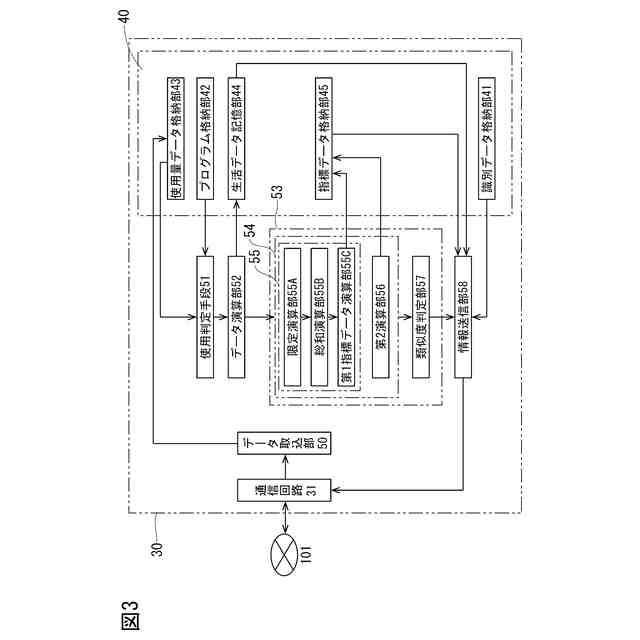

生活データ集計装置の制御的な構成を示すブロック図

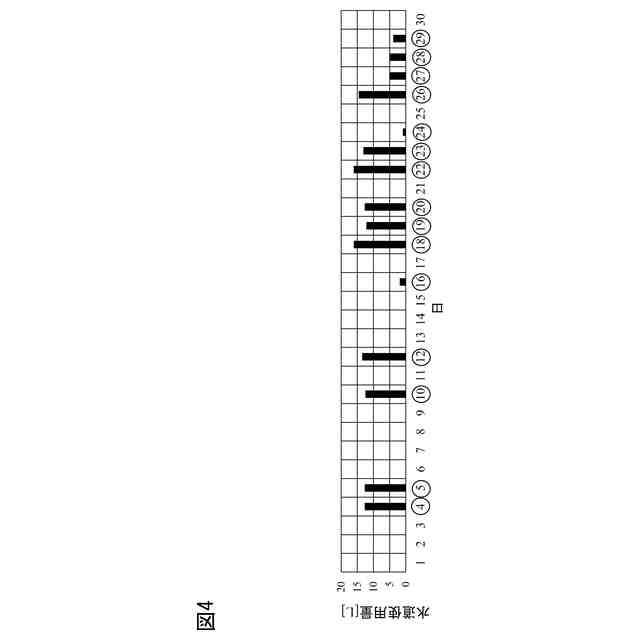

一月の１時から２時の規定時間帯の水道の使用量の一例を示すグラフ

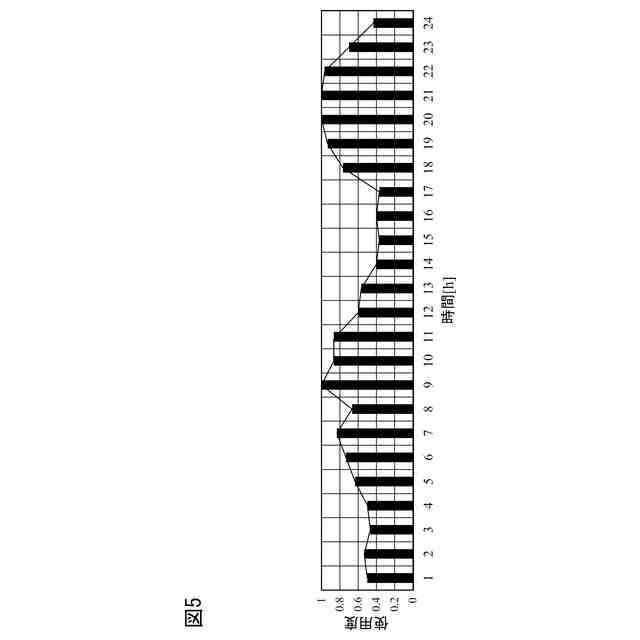

生活データの一例を示すグラフ

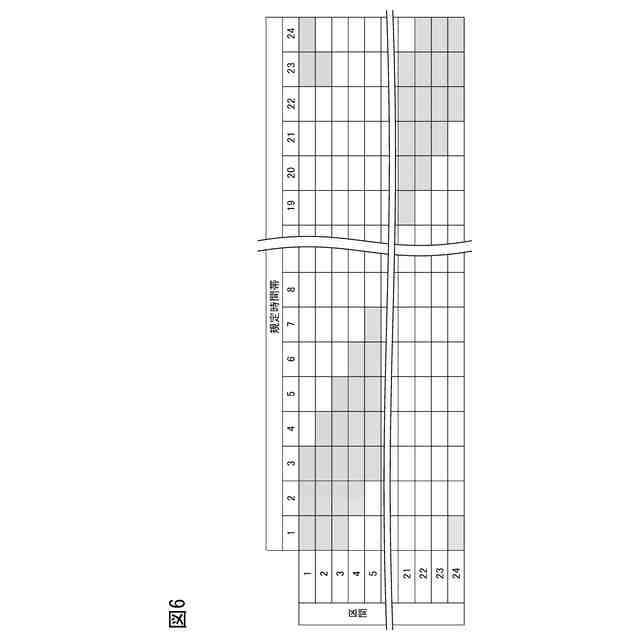

２４時間を限定時間枠で１時間ずつずらして２４の区間に分けるイメージ図

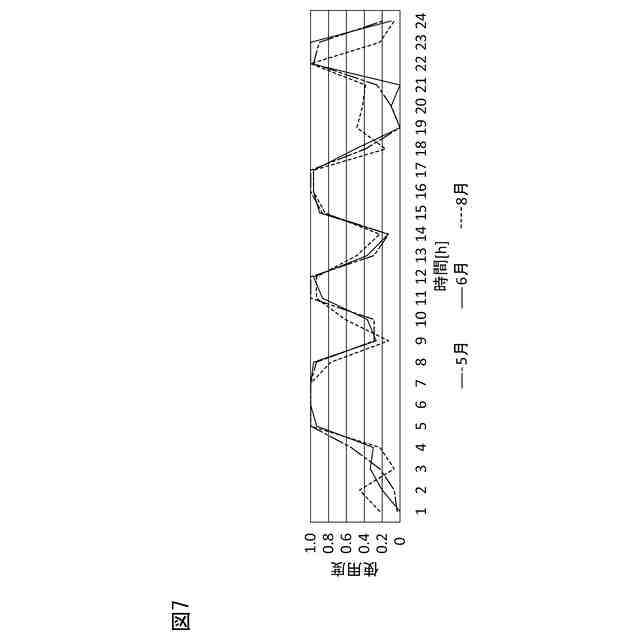

最新集計月と比較対象月の生活データの一例を示すグラフ

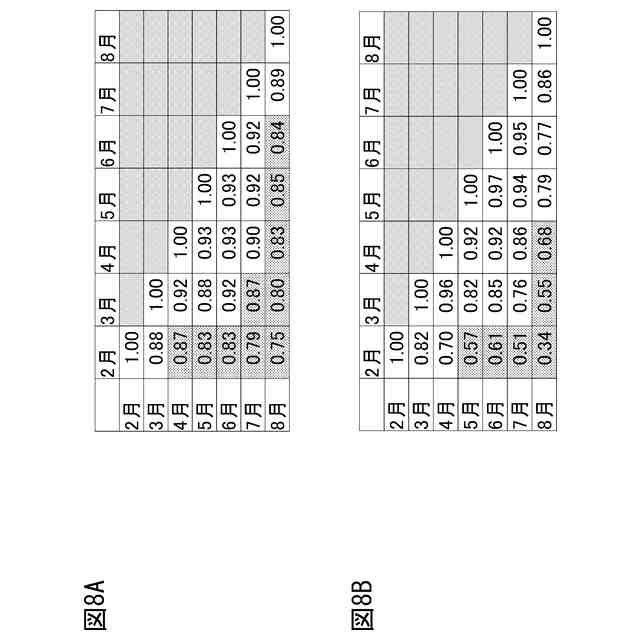

図８Ａは、第１指標データの一例、図８Ｂは、第２指標データの一例
生活データ集計プログラムのフローチャート
使用判定処理が実行するプログラムのフローチャート
データ演算処理が実行するプログラムのフローチャート
生活状況判定処理が実行するプログラムのフローチャート
第１演算処理が実行するプログラムのフローチャート
【発明を実施するための形態】
【０００８】
本開示の一実施形態に係る生活状況把握システム１００について、図１～図１３を参照して説明する。本実施形態の生活状況把握システム１００は、生活状況を把握するシステムであって、対象者の住居Ｈ毎に設置される複数の水道メータ装置１０と、通信ネットワーク１０１を介して複数の水道メータ装置１０に接続されている生活データ集計装置３０と、通信ネットワーク１０１を介して生活データ集計装置３０に任意に接続可能な外部端末６０とが含まれる。ここで、生活状況把握システム１００によって生活状況が把握される対象は、生活状況把握システム１００が設置される住居Ｈの居住者であり、一人でも複数人でもよく、老若男女を問わない。また、住居Ｈは、水道メータ装置１０にて水道の使用を外部から知ることができるものであればどのようなものでもよく、例えば、一戸建て住宅や、マンション等の集合住宅の各住戸、老人ホームの各個室等が挙げられる。
【０００９】
水道メータ装置１０は、水道メータ１１と通信装置１２とを備える。そして、水道メータ１１が計測した水道使用量の計測結果を、通信装置１２は、後述する規定時間帯より短い所定期間（例えば、１０分）毎に、水道メータ装置１０を識別するための識別データと日付時刻データとを付した使用量データＴ１を生成して、生活データ集計装置３０に向けて送信する。
【００１０】
生活データ集計装置３０は、例えば、サーバーコンピュータであって、図２に示すように、少なくとも、通信回路３１と、ＣＰＵ３２Ａとメモリ３２Ｂを含む制御部３２と、記憶媒体４０等を有する。なお、生活データ集計装置３０は、クラウドサーバーであってもよい。
（【００１１】以降は省略されています）
